Прокладка головки блока цилиндров (ГБЦ) обеспечивает герметичность между блоком цилиндров и головкой, предотвращая утечку охлаждающей жидкости и масла. В статье рассмотрим два основных дефекта прокладки ГБЦ, их причины и последствия, а также предложим пошаговую инструкцию по замене. Эти знания помогут владельцам автомобилей своевременно диагностировать проблемы и избежать серьезных повреждений двигателя, что сэкономит время и средства на ремонт.
Что такое прокладка ГБЦ и ее функции
Основная задача прокладки ГБО заключается в повышении плотности соединения головки блока цилиндров с основной частью двигателя. Этот элемент также обеспечивает необходимое давление для удержания жидкости в масляной системе. Поскольку прокладка является одноразовой деталью, её замена требуется при каждом вмешательстве в указанную область мотора.
Рекомендуем ознакомиться с материалом нашего специалиста, в котором подробно объясняется, что такое опрессовка ГБЦ.
Также советуем обратить внимание на статью нашего эксперта, посвящённую процессу гильзовки блока цилиндров.
Повторное использование прокладки может привести к снижению герметичности. Наиболее популярными являются следующие виды прокладок:
- металлические — отличаются высокой прочностью и долговечностью;
- асбестовые — предназначены для работы при высоких температурах;
- безасбестовые — способны быстро восстанавливать свою форму при незначительных деформациях.
К основным функциям прокладки можно отнести:
- обеспечение оптимального выхлопа газов;
- предотвращение попадания загрязняющих веществ в масло;
- защита соединительной зоны от утечек моторного масла.
Если хотя бы одна из перечисленных функций не выполняется, это свидетельствует о неисправности и необходимости срочной замены прокладки.
Эксперты в области автомобильной техники выделяют два основных дефекта прокладки головки блока цилиндров (ГБЦ): перегрев и механические повреждения. Перегрев часто возникает из-за недостатка охлаждающей жидкости или неисправности термостата, что приводит к деформации прокладки и утечкам. Механические повреждения могут быть вызваны неправильной установкой или использованием некачественных материалов.
Замена прокладки ГБЦ включает семь ключевых этапов. Сначала необходимо снять старую прокладку и тщательно очистить поверхности. Затем проверяется состояние головки блока и блока цилиндров на наличие трещин и деформаций. После этого устанавливается новая прокладка, следуя рекомендациям производителя. Важно правильно затянуть болты, соблюдая заданный момент. Завершающим этапом является сборка всех компонентов и проверка системы на наличие утечек. Такой подход обеспечивает надежность и долговечность работы двигателя.
Дефекты прокладки ГБЦ
Ни один производитель не может стопроцентно гарантировать длительный эксплуатационный срок, поскольку на образование дефектов влияет множество факторов – состояние двигателя, модель машины, стиль вождения. Среди основных дефектов стоит выделить пробой и прогар рассматриваемого элемента. Почему прокладка под головку блока цилиндров пробивается, и какие причины могут вызвать прогар?
| Дефект прокладки ГБЦ | Причины возникновения | Этапы замены прокладки ГБЦ |
|---|---|---|
| 1. Прорыв газов (прогар) | – Перегрев двигателя (неисправность системы охлаждения, низкий уровень ОЖ, длительная работа на высоких оборотах) – Неправильная затяжка болтов ГБЦ (неравномерная, недостаточная) – Деформация ГБЦ или блока цилиндров (перегрев, механические повреждения) – Использование некачественной прокладки – Детонация в цилиндрах |
1. Подготовка: Отключение аккумулятора, слив ОЖ и масла, демонтаж навесного оборудования, отсоединение патрубков и проводов. |
| 2. Утечка охлаждающей жидкости или масла | – Перегрев двигателя (деформация прокладки) – Неправильная затяжка болтов ГБЦ (недостаточная, неравномерная) – Коррозия или повреждение поверхности ГБЦ/блока цилиндров – Использование некачественной прокладки – Длительный срок службы прокладки (естественный износ) – Механические повреждения прокладки при установке |
2. Снятие ГБЦ: Откручивание болтов ГБЦ в определенной последовательности, аккуратное снятие головки. |
| 3. Очистка поверхностей: Удаление остатков старой прокладки, очистка привалочных поверхностей ГБЦ и блока от нагара и загрязнений. Проверка на наличие деформаций. | ||
| 4. Установка новой прокладки: Установка новой прокладки ГБЦ, соблюдая правильную ориентацию. | ||
| 5. Установка ГБЦ: Аккуратная установка ГБЦ на блок цилиндров. | ||
| 6. Затяжка болтов ГБЦ: Затяжка болтов ГБЦ в строгой последовательности и с определенным моментом затяжки (согласно мануалу), часто в несколько этапов. | ||
| 7. Сборка и проверка: Установка навесного оборудования, подключение патрубков и проводов, заливка ОЖ и масла, запуск двигателя и проверка на утечки. |
Интересные факты
Вот несколько интересных фактов о дефектах прокладки головки блока цилиндров (ГБЦ) и процессе её замены:
-
Основные дефекты прокладки ГБЦ: Два наиболее распространенных дефекта прокладки ГБЦ — это перегрев и утечка охлаждающей жидкости. Перегрев может произойти из-за недостатка охлаждающей жидкости или неисправности термостата, что приводит к деформации прокладки. Утечка охлаждающей жидкости может быть вызвана коррозией или механическими повреждениями, что приводит к смешиванию масла и охлаждающей жидкости.
-
Причины повреждения: Одной из основных причин повреждения прокладки ГБЦ является неправильная установка или использование неоригинальных запчастей. Неправильный момент затяжки болтов ГБЦ также может привести к неравномерному распределению давления и, как следствие, к повреждению прокладки.
-
Замена прокладки в 7 этапов: Процесс замены прокладки ГБЦ включает в себя следующие этапы:
- Снятие крышки ГБЦ и других компонентов, мешающих доступу.
- Слив охлаждающей жидкости и масла.
- Демонтаж головки блока цилиндров.
- Очистка поверхности блока и головки от старой прокладки.
- Установка новой прокладки с соблюдением всех рекомендаций производителя.
- Сборка в обратном порядке с правильным моментом затяжки болтов.
- Заполнение системы охлаждения и проверка на утечки.
Эти факты подчеркивают важность правильной эксплуатации и обслуживания автомобиля для предотвращения серьезных повреждений двигателя.

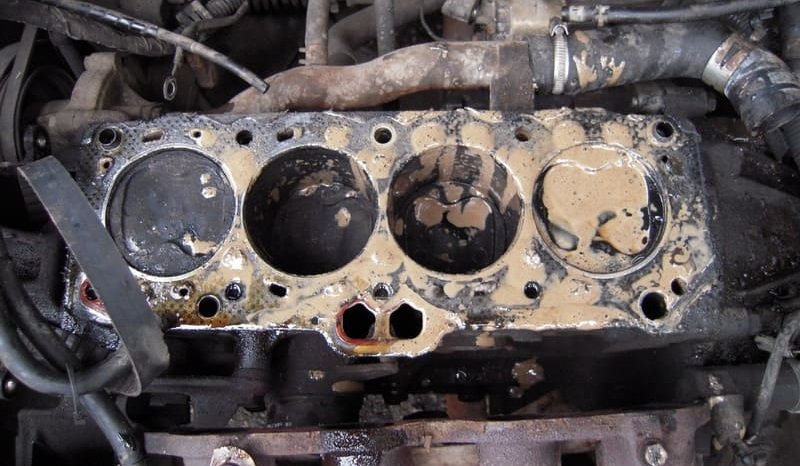

Пробой прокладки ГБЦ и его причины
Лопнувшую прокладку многие водители не замечают до тех пор, пока не произойдет серьезная поломка. Особенно подвержены этому отечественные автомобили, так как их качество зачастую уступает импортным аналогам.
Признаки необходимости ремонта могут проявляться в виде пара под капотом и необычного шума при работе двигателя, который ранее не наблюдался. Эти симптомы могут указывать на наружный пробой прокладки головки блока цилиндров.
Внутренний пробой представляет собой большую опасность из-за своей незаметности. Выявить проблему можно с помощью измерения компрессии в цилиндрах, что водители часто делают, когда двигатель начинает работать неравномерно.
Также на наличие проблемы указывают пузырьки воздуха в охлаждающей жидкости радиатора и белый пар, выходящий из выхлопной трубы. На соединениях в моторе может наблюдаться подтекание масла.
Что касается причин, то одной из самых распространенных является небрежность водителей. Рассмотрим их подробнее.
- Перегрев двигателя сразу проявляется, если прокладка выполнена из асбеста с добавлением металла. Она не выдерживает высоких температур и начинает вздуваться при первом же перегреве. Течь возникает после нескольких циклов нагрева и охлаждения, так как прочность в месте вздутия снижается.
- Деформация плоскости головки, прилегающей к блоку, является распространенной проблемой для алюминиевых головок. Чугунные головки сразу же дают трещину. В этом случае замена не всегда необходима, достаточно провести шлифовку на высокоточном станке.
- Неправильная или неравномерная затяжка болтов крепления может привести к потере прижимного усилия. Пробой происходит именно в этой области.
- Качество самой прокладки также имеет большое значение. Использование неоригинальной прокладки не является способом экономии, а скорее причиной ее замены через несколько тысяч километров пробега.
https://youtube.com/watch?v=OQtFjDfvXl0

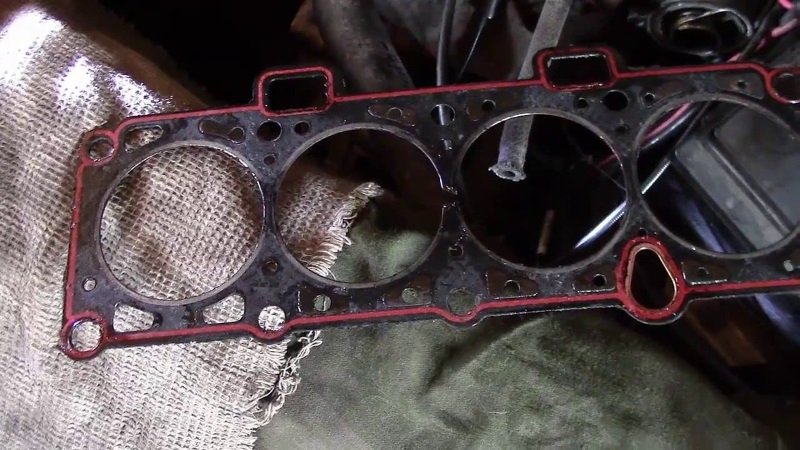

Прогар прокладки ГБЦ и его причины
Что касается прогара, проблемной зоной считается участок между водяной рубашкой и одним из цилиндров. Усугубляясь, прогар распространяется дальше. Среди других возможных вариантов стоит выделить зону между каналом охлаждения и масляным каналом. Если речь идет о новом двигателе, причина прогара единственная, и заключается она в перегреве, даже если он незначительный. Водитель без опыта не обратит внимания на первые симптомы поломки, и только усугубление признаков заставит обратить внимание на проблему.
Поскольку автомобиль будет отправлен на СТО не сразу после того, как прогорела прокладка головки блока цилиндров, а после дальнейшей эксплуатации, прогар не связывается с недавним перегревом, и поиски причин продолжаются в неверном направлении. Незначительный перегрев головки может наблюдаться, если охлаждающая жидкость залита в недостаточном объеме.
Циркуляция в системе позволяет жидкости охлаждаться, однако отвода тепла в необходимом объеме не происходит. Температура жидкости отображается приборами авто, и на первый взгляд все нормально, однако не отображается температура деталей. Следовательно, водитель даже не заметит, как из-за перегрева прогорит прокладка.
Остальные причины относятся к упущениям после проведения ремонтных работ:
- неправильный подбор толщины прокладки;
- нарушения последовательности затяжки болтов;
- избыточное или слишком малое натяжение при затяжке;
- плохое состояние привалочных поверхностей (наличие царапин или раковин, остатков старой прокладки, деформация головки).
Признаки дефектов прокладки ГБЦ
Поскольку мы рассматриваем два основных типа повреждений прокладки головки блока цилиндров, важно отдельно обсудить их проявления. Если прокладка повреждена, можно заметить следующие признаки:
- Моторное масло начинает смешиваться с антифризом, а в охлаждающую жидкость попадает топливо. Одним из тревожных сигналов могут стать маслянистые пятна в расширительном бачке системы охлаждения.
- При повреждении окантовки камеры сгорания температура двигателя возрастает. В результате в систему охлаждения начинают поступать горящие газы, что приводит к нагреву антифриза и активному образованию газов.
- Белый дым из глушителя может указывать на наличие антифриза или влаги в камере сгорания. Этот симптом характерен для разрыва между камерой сгорания и каналом охлаждения.
- При повреждении внешней оболочки наблюдаются потеки масла в области соединения головки и блока цилиндров.
- Запуск двигателя может вызвать трудности, так как выхлопные газы одного цилиндра смешиваются с топливной смесью другого. Однако после прогрева работа мотора становится стабильной.
Следующие изменения в работе автомобиля могут свидетельствовать о прогаре:
- На щупе двигателя появляются капли воды или водомасляная эмульсия, что указывает на прогар между охлаждающим и масляным каналами. При смешивании масла с охлаждающей жидкостью образуется эмульсия, которую сложно не заметить при проверке щупа. Если жидкости немного, после остановки может произойти расслаивание из-за нестабильности эмульсии. При слегка открученной пробке поддона сначала выйдет вода, а затем масло. На щупе и внутренних деталях мотора будет конденсат, образовавшийся из-за испарения жидкости. Если конденсат появляется регулярно, это подтверждает наличие прогара. Также на проблему укажет маслянистая пленка на поверхности тосола в расширительном бачке.
- Нестабильность температуры двигателя связана с температурой тосола. Если в систему охлаждения попадают газы, они могут выходить через клапан, не вызывая выброса тосола. В результате часть газов скапливается перед термостатом, что частично блокирует теплопередачу охлаждающей жидкости. Это приводит к запоздалому срабатыванию термостата и перегреву мотора. Температура резко падает при срабатывании термостата, и цикл повторяется. Если такие колебания температуры не сопровождаются пузырьками в расширительном баке, проблема может заключаться в термостате, а не в прокладке.
- Если из отопителя поступает холодный воздух, это легко заметить, но не на всех автомобилях. В некоторых случаях газы могут выйти через клапан пробки расширительного бачка, а в других — создать воздушную пробку, блокирующую нагрев воздуха из печки. Проблема становится очевидной в холодное время года при активном использовании отопителя.
- Если охлаждающая жидкость выбивается, но утечек не наблюдается, это свидетельствует о нарушении целостности прокладки, и прогар локализован между каналом охлаждающей жидкости и камерой сгорания. Открывать пробку расширительного бачка при работающем двигателе запрещено. Необходимо заглушить мотор и дождаться снижения давления в системе, иначе вырывающийся тосол может вызвать серьезные ожоги.
https://youtube.com/watch?v=ZfoG3XVNoBQ
https://youtube.com/watch?v=P_WXncoC7eg
Как проверить прокладку на наличие дефектов?
Перед началом проведения ремонтных работ по замене прокладки ГБЦ рекомендуем проверить ее на наличие повреждений, используя следующие методики:
- Магнитно-порошковая диагностика считается наиболее быстрым и простым способом. Со всех сторон ГБЦ установите магниты и обсыпьте металлической стружкой головку блока. Она переместится к магнитам, а в зоне дефектов останется.
- Проверка давлением без погружения в воду предполагает использование мыльного раствора. Его необходимо налить на плоскость крышки ГБЦ и подать в контур сжатый воздух. Появление пузырей свидетельствует о микротрещинах.
- Применение давления с погружением в воду предполагает полное погружение головки в емкость с горячей водой. Далее по такому же принципу подается сжатый воздух, а пузырьки укажут на дефекты.
- Водой также можно проверить без погружения. Плотно закройте отверстия и залейте в канал воду. Накачайте воздух насосом для обеспечения давления в 0.7 МПа минимум. Через 2 — 3 часа проверьте наличие воды. Если ее нет — прокладка с дефектами.
Замена прокладки ГБЦ
Замена прокладки может показаться несложной задачей, но она требует внимательности и аккуратности.
Следуйте пошаговой инструкции:
- Уберите все навесные элементы, которые могут мешать доступу к деталям и трубопроводам.
- Очистите болты крепления от грязи и масла.
- Откручивайте болты, начиная с центральной части, по одному обороту за раз, чтобы равномерно снять напряжение.
- Снимите головку блока и удалите старую прокладку (подробности о том, как это сделать, можно найти в статье о снятии головки блока цилиндров).
- Тщательно очистите поверхность, на которую будет установлена новая прокладка. Убедитесь, что она точно соответствует направляющим втулкам и отмеченным центровочным пазам.
- Установите головку блока на место и начните затягивать болты. На этом этапе рекомендуется использовать динамометрический ключ и следовать схеме затяжки, предоставленной производителем для вашего автомобиля. Параметры затяжки должны строго соответствовать характеристикам вашей модели, иначе прокладка может быстро выйти из строя. Рекомендуется заранее узнать необходимый момент затяжки для вашего автомобиля и убедиться, что новая прокладка соответствует всем требованиям.
- После завершения сборки двигателя можно вернуть навесное оборудование на свои места и подключить его.
Вывод
В качестве итога стоит добавить, что при замене прокладки необходимо выбирать высококачественные детали. Лучше не экономить и сразу покупать оригинальную прокладку, в противном случае аналог известного бренда из-за низкого качества материалов может прогореть или лопнуть через 10 — 15 тыс. км пробега. Даже если стоимость фирменной детали выше на 50%, такая покупка будет в полной мере оправдана.
Советы по выбору качественной прокладки ГБЦ
При выборе прокладки головки блока цилиндров (ГБЦ) важно учитывать несколько ключевых факторов, которые могут существенно повлиять на долговечность и эффективность работы двигателя. Качественная прокладка обеспечивает надежное уплотнение, предотвращая утечки охлаждающей жидкости и масла, а также минимизируя риск перегрева двигателя.
Первым шагом в выборе прокладки является обращение внимания на материал, из которого она изготовлена. На рынке представлены прокладки из различных материалов, таких как металл, композитные материалы и асбест. Металлические прокладки, например, обладают высокой прочностью и устойчивостью к высоким температурам, что делает их идеальными для высокопроизводительных двигателей. Композитные прокладки, в свою очередь, обеспечивают хорошую герметичность и подходят для большинства стандартных автомобилей.
Вторым важным аспектом является соответствие прокладки конкретной модели двигателя. Необходимо убедиться, что выбранная прокладка подходит именно для вашего автомобиля, так как различия в размерах и конфигурации могут привести к серьезным проблемам. Рекомендуется использовать оригинальные запчасти или прокладки от проверенных производителей, которые зарекомендовали себя на рынке.
Третий момент – это проверка наличия сертификатов качества и гарантий от производителя. Качественная прокладка должна иметь соответствующие сертификаты, подтверждающие ее соответствие стандартам. Гарантия от производителя также является важным показателем надежности, так как она свидетельствует о доверии производителя к своему продукту.
Не менее важным является и выбор места покупки. Лучше всего приобретать прокладки в специализированных магазинах или у официальных дистрибьюторов, где можно получить консультацию и гарантии на товар. Избегайте покупки запчастей на сомнительных интернет-ресурсах или у неофициальных продавцов, так как это может привести к приобретению некачественного товара.
Наконец, стоит обратить внимание на отзывы других автовладельцев. Изучение мнений и рекомендаций поможет вам сделать более обоснованный выбор и избежать распространенных ошибок. Обсуждения на форумах и специализированных сайтах могут дать полезные советы по выбору прокладки и ее установке.
Читайте также:
Следуя этим рекомендациям, вы сможете выбрать качественную прокладку ГБЦ, которая обеспечит надежную работу вашего двигателя и продлит срок его службы.
Вопрос-ответ
Каковы причины неисправности прокладки ГБЦ?
Перегрев, ошибки при установке, износ и плохое обслуживание – четыре главные причины её выхода из строя. И тут важно не только следить за состоянием прокладки, но и устранять первопричины проблем. Если прокладка головки блока цилиндров выходит из строя, двигатель начинает работать «вразнос».
Основные дефекты головки блока цилиндров?
Основные дефекты головки блока цилиндров включают трещины, деформацию, износ седел клапанов, повреждение прокладки и коррозию. Эти проблемы могут привести к утечкам охлаждающей жидкости, потере компрессии и перегреву двигателя, что в свою очередь требует ремонта или замены головки блока для восстановления нормальной работы двигателя.
Что входит в замену прокладки ГБЦ?
При замене прокладки ГБЦ часто требуется шлифовка головки блока цилиндров, проверка на трещины, замена болтов ГБЦ, а также замена других уплотнительных элементов, таких как прокладки впускного и выпускного коллекторов.
Советы
СОВЕТ №1
Перед началом замены прокладки ГБЦ обязательно ознакомьтесь с руководством по ремонту вашего автомобиля. Это поможет вам понять особенности конструкции и избежать ошибок в процессе работы.
СОВЕТ №2
При снятии головки блока цилиндров используйте качественные инструменты и следуйте последовательности, указанной в инструкции. Это поможет избежать повреждений как прокладки, так и других компонентов двигателя.
СОВЕТ №3
Не забывайте тщательно очищать поверхности блока цилиндров и головки перед установкой новой прокладки. Наличие остатков старой прокладки или загрязнений может привести к утечкам и повторным проблемам.
СОВЕТ №4
После завершения замены прокладки ГБЦ проведите тест на герметичность системы. Это поможет убедиться, что все установлено правильно и нет утечек, что особенно важно для долговечности работы двигателя.
