Устройство подшипника ступицы переднего колеса и 3 способа его замены

Подшипник передней ступицы — ключевой элемент подвески автомобиля, обеспечивающий плавное вращение колес и стабильность на дороге. Износ этого компонента ухудшает управляемость, увеличивает шум и может привести к серьезным поломкам. В статье рассмотрим устройство подшипника ступицы переднего колеса и три способа его замены. Знание этих аспектов поможет своевременно выявлять проблемы и поддерживать автомобиль в исправном состоянии, что обеспечит безопасность и комфорт во время поездок.

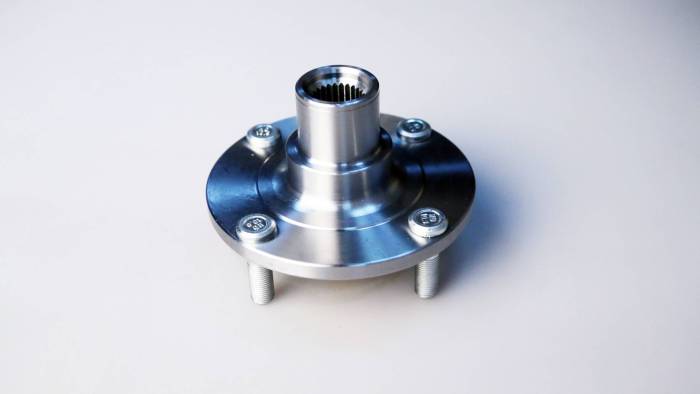

Функции подшипника ступицы переднего колеса

Каждое колесо автомобиля оснащено своей ступицей, которая играет ключевую роль в обеспечении вращения колеса вокруг своей оси и его креплении к осям. В случае переднего привода ступица также выполняет функции трансмиссии, передавая крутящий момент на колеса. Кроме того, к ступице крепится тормозной барабан. В современных иномарках в ступицу встроено множество датчиков, которые следят за качеством движения и работой тормозной системы.

В зависимости от года выпуска, марки и модели автомобиля ступичные подшипники могут быть:

• шариковыми радиальными;
• роликовыми радиальными;
• роликовыми радиально-упорными.

Ступица изготавливается из чугуна или различных видов стали, что обеспечивает ей прочность и долговечность. Обычно ремонт этого элемента сводится к замене подшипников и обновлению смазки. Подшипник можно снять и установить с помощью специального съёмного ключа. Некоторые водители используют молоток для этого, однако такой подход крайне нежелателен, так как он может повредить посадочное место для подшипника.

Устройство подшипника ступицы переднего колеса является ключевым элементом в системе подвески автомобиля, обеспечивая плавное вращение колеса и поддержку нагрузки. Эксперты отмечают, что подшипники могут подвергаться значительным нагрузкам и износу, что требует регулярной проверки и замены. Существует несколько методов замены подшипника, каждый из которых имеет свои преимущества. Первый способ — это замена подшипника с использованием специального инструмента, который позволяет быстро и эффективно извлечь старый элемент и установить новый. Второй метод включает в себя использование пресса, что обеспечивает надежное соединение и минимизирует риск повреждения ступицы. Третий способ — это замена подшипника в сборе со ступицей, что может быть более удобным для механиков, особенно в случае сильного износа. Выбор метода зависит от состояния автомобиля и опыта специалиста.

https://youtube.com/watch?v=pUVH1OJkIyU

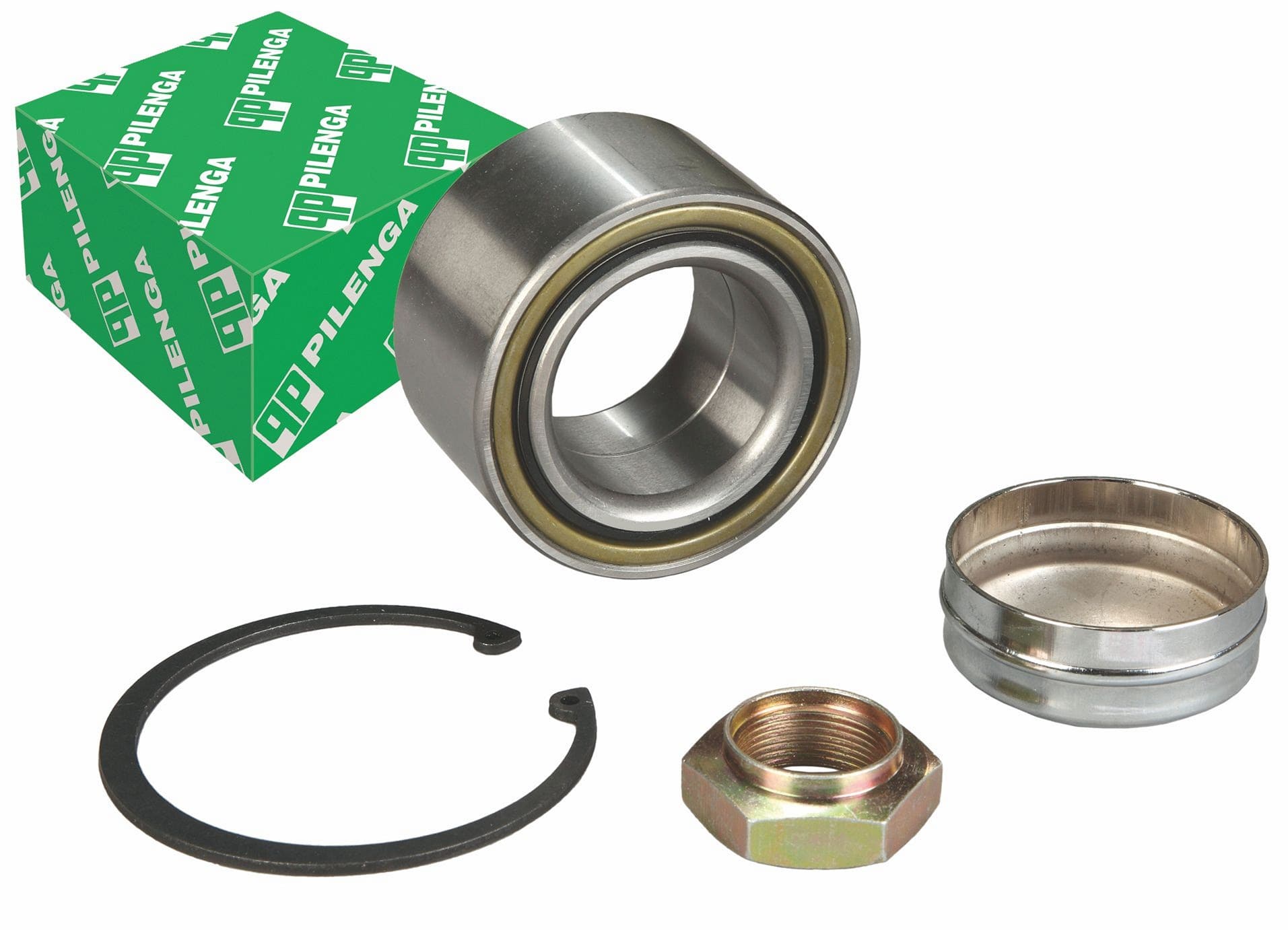

Устройство подшипника

Подшипник передней ступицы имеет три составляющие части: де обоймы (внешнюю и внутреннюю) и ролики в кассете. С боков эта конструкция закрывается сальниками. Сам подшипник напрессовывается и затягивается гайкой. Степень затягивания гайки регулирует степень зажатия подшипника. Бывает, при небольших стуках в ступице достаточно просто подтянуть гайку. Подшипник должен всегда находиться в смазанном состоянии для увеличения срока службы.

Интересные факты

https://youtube.com/watch?v=Wm-TJOp8R8I

Интересные факты о подшипниках ступицы переднего колеса:

1. Роль в безопасности: Подшипники ступицы переднего колеса играют критически важную роль в безопасности автомобиля. Они обеспечивают плавное вращение колес и помогают поддерживать стабильность при движении. Износ или повреждение подшипника может привести к ухудшению управляемости и увеличению тормозного пути.

2. Типы подшипников: Существуют разные типы подшипников ступицы, включая шариковые и роликовые. Шариковые подшипники чаще используются в легковых автомобилях, тогда как роликовые подшипники могут быть предпочтительнее для более тяжелых транспортных средств, так как они лучше справляются с большими нагрузками.

3. Срок службы: Срок службы подшипников ступицы может варьироваться от 100,000 до 200,000 километров, в зависимости от условий эксплуатации и качества самого подшипника. Однако регулярная проверка и обслуживание могут значительно продлить их срок службы.

Способы замены подшипника ступицы:

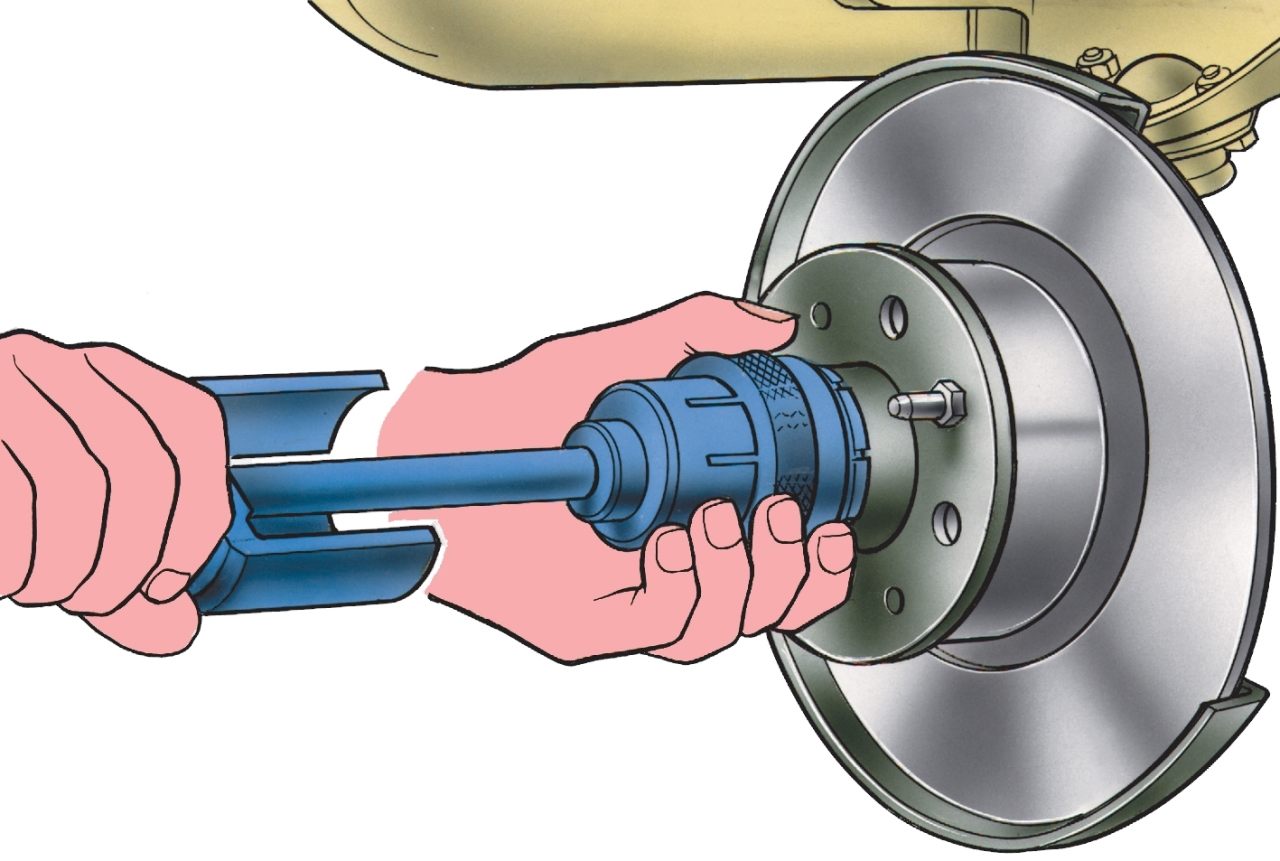

1. Замена с использованием специального инструмента: Для замены подшипника ступицы можно использовать пресс и специальные насадки. Этот метод требует определенных навыков и инструментов, но обеспечивает качественную установку нового подшипника.

2. Замена в сборе: В некоторых случаях проще и быстрее заменить всю ступицу в сборе, которая уже включает новый подшипник. Это особенно актуально для современных автомобилей, где ступица и подшипник могут быть неразъемными.

3. Замена с использованием съемника: Съемник подшипников позволяет аккуратно извлечь старый подшипник из ступицы без повреждения других компонентов. Этот метод подходит для тех, кто хочет сохранить ступицу и заменить только подшипник.

Причины износа

Износ ступичного подшипника может быть вызван несколькими факторами.

1. Недостаток смазки в подшипнике.
2. Перегрузка автомобиля, что приводит к дополнительной нагрузке на ступичный узел.
3. Агрессивный стиль вождения, включая движение по песку или пыли, что может привести к попаданию влаги, грязи и песка, а затем и к деформации подшипника.
4. Перегрузка узла во время заносов и дрифта. При резких поворотах и заносах возникает повышенная нагрузка, что со временем приводит к износу компонентов.

Однако это не означает, что любой перегруз немедленно приведет к негативным последствиям. Процесс износа происходит постепенно, в ходе эксплуатации на протяжении времени.

Чаще всего ролики в подшипнике выходят из строя не из-за качества вождения или состояния дорог, а из-за заводских дефектов или обычной эксплуатации. Ступичные подшипники, созданные для работы с повышенными нагрузками, обладают значительным запасом прочности.

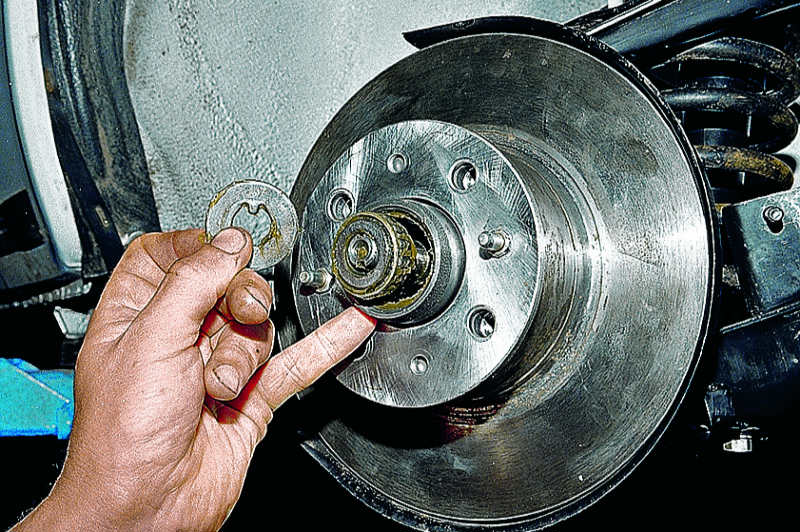

Признаки износа

Более подробную информацию о том, как проверить ступичный подшипник, вы сможете узнать в материале нашего специалиста.

На начальных этапах неисправность определить практически невозможно без специального оборудования. Это становится понятно только при наличии гула от колеса. Именно это и есть первый признак износа подшипника. Гул очень похожий на шум от самолета. Такой же гул может быть при сильной затяжке ступичной гайки или ее слабой затяжке. Шум обычно на разной скорости разный. Так же признаком неисправности ступичного подшипника может быть люфт на колесе.

Самый простой способ определить неисправность в ступице — это постукивание ногой по колесам. Если при постукивании есть определённый люфт или звук, то это может быть первым признаком еще задолго до гула.

Если ступица начала уже гудеть, стучать или потрескивать при езде, то нужно провести более детальный осмотр узла и его последующий ремонт. Езда по дорогам может быть опасна и для Вас, и для окружающих.

Замена ступичного переднего подшипника

Давайте поэтапно рассмотрим процесс замены:

1. Сначала активируем ручной тормоз и ставим автомобиль на передачу. Задние колеса фиксируем упорами, чтобы избежать движения машины.
2. Далее, не поднимая автомобиль на домкрат, «ослабляем» ступичную гайку. Обычно она затянута очень крепко. Чтобы предотвратить катание автомобиля, напарник должен в это время нажимать на тормоза.
3. Поднимаем колесо с помощью домкрата и снимаем его, после чего отвинчиваем суппорт. Затем необходимо снять тормозной диск со ступицы. Дальше можно воспользоваться одним из трех методов:
4. Первый — снимаем подшипник с помощью съемника, не снимая поворотный кулак с автомобиля. Этот способ подходит не всем, так как для него требуется ремонтная яма или подъемник. Место для работы ограничено, и развернуться будет сложно. Однако преимуществом является то, что при таком подходе не нарушается настройка развала, так как регулировочный болт остается на месте. Если работать удобно, то можно вытащить или выбить ступицу и снять подшипник.
5. Второй метод заключается в том, что мы откручиваем весь механизм кулака и, уже сняв его, используем тиски и съемный ключ для замены подшипника. Однако при этом способе сбивается настройка развала. Тем не менее, этот метод является наиболее распространенным среди автомобилистов. Перед демонтажем нужно установить две метки: одна на болте стойки, другая на поворотном кулаке. При сборке точность может быть не идеальной, но метки помогут собрать все почти так же, как и было. Если вы проводите комплексный ремонт подвески, включая замену шаровых опор, наконечников и сайлентблоков, этот способ будет наиболее удобным.
6. Третий метод заключается в полном снятии стойки, а затем с использованием тисков и съемного ключа выполняется замена подшипника. Это самый трудоемкий способ, и не всегда удается применить первые два метода по различным причинам.
7. Следующий шаг — аккуратно выбиваем ступицу из подшипника. Затем снимаем стопорное кольцо. Далее с помощью съемника выпрессовываем подшипник.
8. Гнездо под подшипник необходимо очистить от старой смазки и загрязнений, затем смазать и запрессовать новый подшипник в поворотный кулак.
9. Устанавливаем на место стопорное кольцо. Ступицу с помощью наставки забиваем в поворотный кулак (усилие при забивании должно быть направлено на внутреннюю сторону подшипника).

После этого собираем все механизмы в обратном порядке.

Автослесари советуют обновлять смазку в ступице каждые 20-30 тысяч километров, даже если нет признаков гула, стуков или люфта. Это поможет сэкономить средства на более серьезные ремонты.

https://youtube.com/watch?v=qyMgsXRmqlA

Какую смазку применять для смазки подшипника

Материалов для смазки на прилавках существует большое количество: есть специализированные и многофункциональные. Самая распространенная смазка для ступичных подшипников — смазка «Литол». Так же при замене смазки в подшипнике обратите внимание на состояние старой смазки. Если она засохла или взялась комками — не используйте ее больше в этом узле.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой подробно рассказывается о смазке для подшипников.

Заключение

При условии качественной сборки и использовании надежных деталей, замена подшипников ступицы требуется не так часто. Подшипники производятся с запасом прочности, что увеличивает их срок службы. Кроме того, регулярный контроль за уровнем и состоянием смазки в подшипниках позволяет значительно снизить вероятность их замены. В конце концов, предотвратить поломку гораздо проще, чем заниматься ее ремонтом.

Советы по выбору качественного подшипника

При выборе качественного подшипника ступицы переднего колеса необходимо учитывать несколько ключевых факторов, которые могут существенно повлиять на долговечность и надежность детали. Первым шагом является определение типа подшипника, который подходит для конкретной модели автомобиля. Разные производители могут использовать различные конструкции и размеры подшипников, поэтому важно сверяться с рекомендациями производителя автомобиля.

Следующий аспект — это материал, из которого изготовлен подшипник. Наиболее распространенными являются подшипники из стали, но также существуют варианты с керамическими элементами, которые обладают высокой прочностью и устойчивостью к коррозии. При выборе стоит обратить внимание на наличие защитных уплотнений, которые предотвращают попадание грязи и влаги внутрь подшипника, что значительно увеличивает его срок службы.

Не менее важным является бренд производителя. Известные компании, такие как SKF, FAG, Timken и другие, зарекомендовали себя на рынке благодаря высокому качеству своей продукции. Приобретение подшипника от проверенного производителя может гарантировать его надежность и долговечность. Также стоит обратить внимание на наличие сертификатов качества и соответствия международным стандартам.

При покупке подшипника следует избегать слишком низкой цены, так как это может быть признаком низкого качества. Лучше всего выбирать продукцию среднего ценового сегмента, которая сочетает в себе разумную цену и высокое качество. Также рекомендуется проверять отзывы других пользователей и специалистов, чтобы получить представление о реальном опыте эксплуатации конкретной модели подшипника.

Наконец, перед установкой нового подшипника стоит внимательно осмотреть его на предмет повреждений или дефектов. Даже незначительные царапины или вмятины могут негативно сказаться на его работе. Если вы не уверены в своих силах, лучше обратиться к профессионалам для установки подшипника, чтобы избежать возможных ошибок и обеспечить безопасность на дороге.

Вопрос-ответ

Как поменять подшипник ступицы переднего колеса?

Чтобы поменять подшипник ступицы переднего колеса, сначала поднимите автомобиль и снимите колесо. Затем открутите тормозной суппорт и диск, если это необходимо. Используя специальный инструмент, извлеките старый подшипник из ступицы. Установите новый подшипник, убедившись в правильной ориентации и смазке. Соберите все детали в обратном порядке, затяните крепежные элементы и проверьте работу колеса.

Как устроена ступица простыми словами?

Конструкция ступицы состоит из обода со шпильками или отверстиями – они нужны для крепежа колеса. Во внутренней части изделия есть специальное посадочное место для подшипника. В запчасти есть также отверстие, чтобы установить полуось.

Что нужно для замены подшипника ступицы?

Для того чтобы менять подшипник ступицы, нужно предварительно подготовить инструменты, в частности торцевые ключи, пассатижи, специальный ступичный съемник и другие. В то же время понадобятся авто смазка и защитные перчатки.

Советы

СОВЕТ №1

Перед началом замены подшипника ступицы обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические рекомендации и особенности, которые помогут избежать ошибок в процессе замены.

СОВЕТ №2

Используйте качественные инструменты и запчасти. При замене подшипника ступицы важно использовать оригинальные или сертифицированные детали, чтобы обеспечить долговечность и надежность работы. Также убедитесь, что у вас есть все необходимые инструменты для выполнения работы.

СОВЕТ №3

Обратите внимание на состояние других компонентов подвески. При замене подшипника ступицы стоит проверить состояние тормозных колодок, дисков и других элементов, чтобы избежать повторного разбора в ближайшем будущем.

СОВЕТ №4

Если вы не уверены в своих силах, лучше обратиться к профессионалам. Замена подшипника ступицы требует определенных навыков и знаний, поэтому, если у вас нет опыта, лучше доверить эту работу специалистам, чтобы избежать возможных проблем на дороге.
