Суть работы гидрокомпенсаторов: 10 причин стука и способы устранения неполадки

Гидрокомпенсаторы обеспечивают автоматическую регулировку зазоров в клапанном механизме, способствуя бесшумной работе двигателя. Со временем или под воздействием различных факторов они могут начать работать неправильно, что вызывает стук. В статье рассмотрим устройство и виды гидрокомпенсаторов, а также 10 причин стука и способы его устранения. Знание этих аспектов поможет автовладельцам диагностировать и решать проблемы с гидрокомпенсаторами, что повысит долговечность и надежность двигателя.

Что такое гидрокомпенсатор и зачем он нужен

Гидрокомпенсаторы представляют собой устройства, которые автоматически регулируют зазоры между валом и клапанами, используя давление масла. Среди преимуществ применения таких механизмов можно выделить следующие:

• снижение расхода топлива;
• улучшение динамических показателей;
• повышение акустического комфорта благодаря уменьшению шума работы двигателя;
• снижение ударных нагрузок и смягчение работы двигателя;
• уменьшение износа деталей газораспределительного механизма;
• повышение точности фаз газораспределения;
• увеличение крутящего момента, мощности и срока службы двигателя.

Также рекомендуем ознакомиться со статьей нашего эксперта, в которой подробно рассматривается выбор присадки для гидрокомпенсаторов.

Эксперты в области автомобильной техники отмечают, что гидрокомпенсаторы играют ключевую роль в обеспечении стабильной работы двигателя. Они автоматически регулируют зазоры между клапанами и распредвалом, что позволяет избежать стуков и повысить эффективность работы мотора. Однако, если возникают проблемы, такие как стук, это может свидетельствовать о различных неполадках. Среди основных причин эксперты выделяют недостаток масла, загрязнение системы смазки, износ деталей и неправильную установку. Для устранения неполадок рекомендуется провести диагностику, проверить уровень масла и его качество, а также очистить или заменить гидрокомпенсаторы. Важно помнить, что своевременное обращение к специалистам поможет избежать серьезных повреждений двигателя и продлить срок его службы.

Устройство и принцип работы гидрокомпенсаторов

Устройство стандартного гидравлического компенсатора представлено корпусом с подвижной плунжерной парой внутри, в состав которой входит подпружиненный плунжер с шариковым клапаном и втулка. В качестве корпуса может использоваться часть головки блока цилиндров, цилиндрический толкатель или элементы рычагов привода клапанов.

Работа гидрокомпенсатора во многом зависит от плунжерной пары. Благодаря зазору в 5 — 8 микрон между плунжером и втулкой с одной стороны соединение полностью герметично, а с другой стороны детали свободно перемещаются друг относительно друга.

Обратный шариковый клапан закрывает отверстие в нижней части плунжера, а пружина необходимой жесткости установлена между плунжером и втулкой.

Принцип работы гидрокомпенсаторов клапанов далее рассмотрен более подробно:

1. Тепловой зазор остается между распределительным валом и корпусом в момент, когда кулачок распределительного вала тыльной стороной располагается к толкателю.
2. Посредством масляного канала из системы смазки в плунжер поступает масло, одновременно пружина действует на плунжер и поднимает его, компенсируя зазор. Масло попадает также и в полость под плунжером.
3. По мере поворачивания вала возникает давление на толкатель со стороны кулачка, из-за чего тот перемещается вниз.
4. Происходит закрытие обратного шарикового клапана, а плунжерная пара берет на себя роль жесткого элемента, передавая усилие клапану.
5. Из-под плунжера выдавливается немного масла, поскольку между ним и втулкой есть зазор, но поскольку масло поступает из смазочной системы, происходит компенсация утечки.
6. Длина гидрокомпенсатора несколько изменяется, поскольку при запущенном двигателе детали нагреваются, но зазор компенсируется в автоматическом порядке за счет изменения объема порции масла.

https://youtube.com/watch?v=s_xUugmLISo

Интересные факты

Вот несколько интересных фактов о гидрокомпенсаторах и причинах их неисправностей:

1. Принцип работы: Гидрокомпенсаторы, или гидравлические компенсаторы, работают на основе принципа гидравлического давления. Они автоматически регулируют зазор между клапанами и кулачками распредвала, что позволяет поддерживать оптимальную работу двигателя и снижает шум при его работе.

2. Причины стука: Одной из основных причин стука гидрокомпенсаторов является недостаток масла в системе. Это может происходить из-за утечек, загрязнения масла или его старения. Недостаток смазки приводит к тому, что компенсатор не может должным образом выполнять свои функции, что вызывает стук.

3. Способы устранения неполадок: Для устранения стука гидрокомпенсаторов рекомендуется сначала проверить уровень и состояние масла, а также заменить его, если оно загрязнено. В некоторых случаях может помочь промывка системы, а в более серьезных ситуациях может потребоваться замена самих компенсаторов.

Виды гидрокомпенсаторов

С учетом конструктивных характеристик, гидрокомпенсаторы обычно делят на несколько категорий:

• гидравлическая опора коромысла;
• гидроопора;
• роликовый гидротолкатель;
• гидротолкатель.

Хотя схемы реализации для каждой из этих категорий различаются, их назначение и принцип работы остаются одинаковыми.

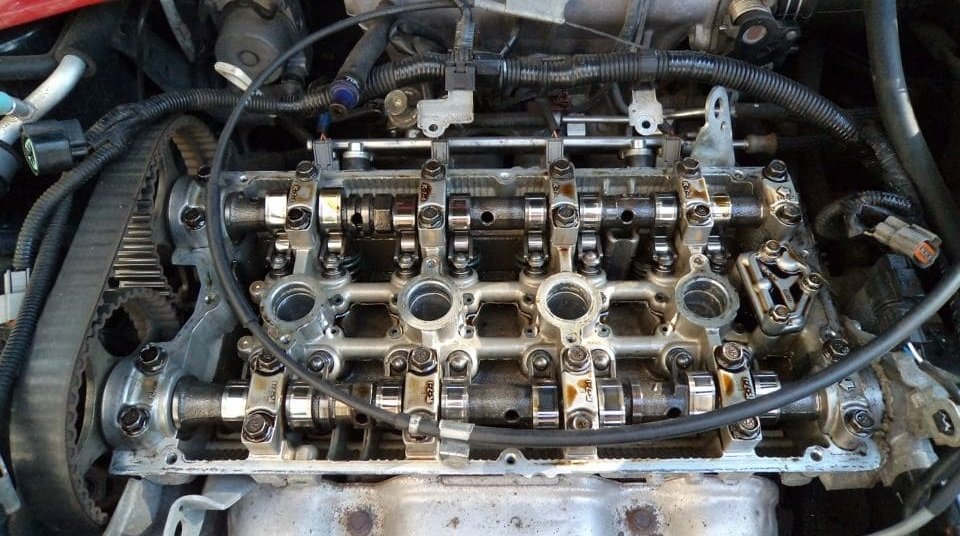

Причины стука гидрокомпенсаторов

Существует две проблемные ситуации, которые объясняют, почему стучат гидрокомпенсаторы – неполадки в системе двигателя, которая подает масло или проблемы в механике гидрокомпенсатора.

Проблемы с механикой могут быть следующими:

1. Детали гидрокомпенсатора загрязнены из-за постепенного нагара масла и попадания чужеродных примесей.
2. В гидравлический компенсатор попал воздух, поскольку масло в механизм подавалось в недостаточном количестве.
3. Залипание клапана подачи масла из-за его засорения.
4. Заводкой брак отдельных элементов гидравлического компенсатора.
5. Ударная поверхность плунжерной пары со временем изнашивается, поскольку на рабочей поверхности плунжера появляются вмятины от кулачков распределительного вала.

Что касается неполадок в системе двигателя, они могут быть следующими:

• попадание в масло воздуха, если его уровень в двигателе ниже или выше необходимого;
• выход масляного фильтра из строя;
• засорение масляных каналов грязью и нагаром;
• изменение характеристик моторного масла ввиду перегрева двигателя;
• неподходящие характеристики масла (климатические условия, качество, вязкость).

Стучат гидрокомпенсаторы на холодную и на горячую. Если двигатель уже прогрет, а стук не прекращается, проблема может быть в масле. Его нужно заменить на более качественное или просто залить новое. Проблема также может заключаться в грязном масляном фильтре. Проверьте его и замените новым при необходимости. Если проблема не исчезла, первопричину стука нужно искать в других узлах.

Стук на холодную может возникать из-за вязкости масла, поскольку при непрогретом двигателе оно не может попасть внутрь компенсатора. После прогрева вязкость меняется и стук пропадает.

Устранение неисправности

В автомобиле имеется несколько гидрокомпенсаторов, поэтому для выявления неисправного элемента целесообразно использовать акустическую диагностику. Квалифицированный специалист знает, как с помощью звука проверить работоспособность гидрокомпенсаторов.

Для опытного механика такие действия не представляют сложности. После того как будет выявлен неисправный гидравлический компенсатор, для устранения постороннего звука его следует промыть, установить обратно и снова запустить двигатель. Если этот шаг не принесет результата, потребуется его замена. Рассмотрим поэтапно, как действовать в обоих случаях.

https://youtube.com/watch?v=_zrmDgr47tM

Как промыть гидрокомпенсатор?

Промывать рассматриваемый механизм необходимо в условиях защищенного от пыли и сквозняков помещения. Не разбирать двигатель совсем не получится, но избавлять его от каждого винтика тоже нет никакой необходимости.

На подготовительном этапе приготовьте три глубоких емкости под размер компенсатора, а также промывочную жидкость, в роли которой может выступить керосин или хороший 92-й бензин.

Также перед промыванием оставьте автомобиль на сутки в гараже, чтобы в поддон стекло как можно больше масла. Дальнейшие действия следующие:

1. Отключите аккумуляторную батарею, чтобы обесточить авто.
2. Избавьтесь от воздушного фильтра.
3. Открутите болты, чтобы снять крышку ГБЦ.
4. Извлеките гидравлический компенсатор из гнезд после снятия осей коромысел.
5. Используйте щетку с синтетической щетиной для очищения наружных сторон деталей.
6. Промойте гидрокомпенсаторы в первой емкости. Для этого погрузите в жидкость каждый из них и надавите на шариковый клапан через отверстие в плунжере с помощью проволоки. Будьте аккуратны и не сломайте пружину. Далее нажимайте на сам плунжер. Как только вы заметите, что ход стал более легким, тщательно отожмите шарик клапана и слейте жидкость из компенсатора. Используйте шприц для дополнительного промывания каналов в корпусе и переходите к аналогичному промыванию во второй емкости.
7. На завершающем этапе вас ожидает проверка, для этого понадобится третья емкость с промывочной жидкостью. Как проверить гидрокомпенсаторы перед установкой на место? Достаточно окунуть их в третью емкость, набрать жидкость в ГК и опустить клапан, после чего плунжером вверх вынимайте деталь. Если надавить на плунжер пальцем, он не должен двигаться.
8. При отсутствии движения возвращайте детали на место путем установки коромысел, крышки головки блока цилиндров и остальных элементов. Помните о необходимости зажимать болты от середины к краям.

После того как сборка будет завершена, запустите двигатель и подождите пару минут, пока он поработает на холостых оборотах, на которых стука не должно быть после промывки. Очистка также помогает избавиться от стука после прогревания двигателя и его выхода на рабочий температурный режим.

https://youtube.com/watch?v=8N6YtR7XSRU

Замена гидрокомпенсатора

Если очистка не принесла результатов, замена гидравлических компенсаторов станет единственным разумным выходом. Процесс замены гидрокомпенсаторов включает в себя следующие шаги:

1. Удалите неисправный механизм с помощью съемника или магнита. Использование магнита оправдано только в том случае, если гидрокомпенсатор свободно движется. Если он прикипел, вам понадобится съемник.
2. Промойте всю систему подачи масла, замените масляный фильтр и залейте новое масло. Убедитесь в его подаче в место установки компенсаторов, прокручивая коленчатый вал. Гидравлический компенсатор должен быть снят на этом этапе.
3. Установка компенсаторов без масла строго запрещена, так как это может привести к критическим ударным нагрузкам.
4. После установки нового механизма на место не запускайте двигатель сразу. Используйте ключ для прокручивания коленвала на несколько оборотов и подождите полчаса. Это время позволит деталям занять свои рабочие позиции, а внутреннему давлению нормализоваться.

Поскольку может выйти из строя как один, так и несколько гидрокомпенсаторов, вам нужно будет самостоятельно решить, сколько из них следует заменить. В данном случае важным фактором будет ваше финансовое состояние. Если механизмы разборные, возможно их восстановление и профилактика по отдельности.

Если вы решили на полную замену, это будет оптимальным решением и обеспечит вам уверенность в отсутствии проблем в ближайшем будущем. Никогда не экономьте на качестве масла, так как это значительно продлит срок службы как компенсатора, так и трущихся элементов двигателя.

Профилактика и уход за гидрокомпенсаторами

Гидрокомпенсаторы, или гидравлические компенсаторы, играют ключевую роль в работе двигателя внутреннего сгорания, обеспечивая автоматическую регулировку зазоров между клапанами и кулачками распредвала. Правильная работа этих компонентов критически важна для стабильной работы двигателя и его производительности. Однако, как и любые другие механизмы, гидрокомпенсаторы требуют регулярного ухода и профилактики, чтобы избежать серьезных поломок и дорогостоящего ремонта.

Первым шагом в профилактике гидрокомпенсаторов является регулярная замена масла. Масло не только смазывает движущиеся части, но и обеспечивает необходимую гидравлическую среду для работы компенсаторов. Использование масла, рекомендованного производителем, поможет избежать образования отложений и загрязнений, которые могут негативно сказаться на работе гидрокомпенсаторов.

Вторым важным аспектом является контроль уровня масла в двигателе. Недостаток масла может привести к недостаточному смазыванию и перегреву гидрокомпенсаторов, что в свою очередь может вызвать их преждевременный износ или поломку. Регулярная проверка уровня масла и его состояния поможет выявить проблемы на ранней стадии.

Третьим пунктом профилактики является периодическая проверка состояния гидрокомпенсаторов. Это можно сделать при плановом техническом обслуживании автомобиля. Специалисты могут провести диагностику и выявить возможные проблемы, такие как износ или повреждение компенсаторов, что позволит избежать серьезных последствий.

Четвертым аспектом является соблюдение рекомендаций по замене масла и фильтров. Загрязненное масло и фильтры могут привести к ухудшению работы гидрокомпенсаторов, поэтому важно следить за их состоянием и заменять их в соответствии с графиком обслуживания.

Пятым пунктом является использование качественного топлива. Некачественное топливо может привести к образованию отложений в системе, что также негативно скажется на работе гидрокомпенсаторов. Рекомендуется использовать топливо, соответствующее стандартам, установленным производителем автомобиля.

Шестым аспектом является контроль за работой системы охлаждения. Перегрев двигателя может привести к изменению свойств масла и ухудшению работы гидрокомпенсаторов. Регулярная проверка системы охлаждения и замена антифриза помогут избежать перегрева и связанных с ним проблем.

Седьмым пунктом является внимательное отношение к звукам, исходящим от двигателя. Если вы заметили посторонние звуки, такие как стук или треск, это может быть признаком неисправности гидрокомпенсаторов. В таком случае рекомендуется немедленно обратиться к специалисту для диагностики и устранения проблемы.

Восьмым аспектом является использование автомобиля в соответствии с его назначением. Экстремальные условия эксплуатации, такие как частые поездки на короткие расстояния или агрессивный стиль вождения, могут негативно сказаться на работе гидрокомпенсаторов. Старайтесь избегать таких условий, чтобы продлить срок службы двигателя и его компонентов.

Девятым пунктом является регулярная диагностика и обслуживание других систем автомобиля, таких как система зажигания и впрыска. Неправильная работа этих систем может привести к неправильному сгоранию топлива и, как следствие, к образованию отложений, которые могут повредить гидрокомпенсаторы.

Наконец, десятым аспектом профилактики является использование качественных запчастей при ремонте и замене компонентов двигателя. Некачественные детали могут привести к быстрому износу и поломке гидрокомпенсаторов, что в конечном итоге скажется на работе всего двигателя.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы гидрокомпенсаторов и избежать неприятных ситуаций, связанных с их неисправностью. Регулярный уход и профилактика — залог надежной работы вашего автомобиля.

Вопрос-ответ

Что можно сделать, чтобы не стучали гидрокомпенсаторы?

Для профилактики стука гидрокомпенсаторов лучшим вариантом будет использовать масло необходимой для вашего двигателя вязкости с наличием моющих и антиаэрационных присадок. Как следствие, оно будет держать в чистоте масляные каналы двигателя и гидрокомпенсатора. Именно таким есть канадское масло Petro-Canada.

Какова основная функция гидрокомпенсаторов?

Гидрокомпенсатор — элемент двигателя внутреннего сгорания, который автоматически компенсирует тепловой зазор между распредвалом и клапаном во время работы двигателя.

Как понять, что гидрокомпенсатор вышел из строя?

Неисправный гидрокомпенсатор издает резкий стук, стрекот с частотой вдвое меньше частоты оборотов двигателя.

Советы

СОВЕТ №1

Регулярно проверяйте уровень масла в двигателе. Низкий уровень масла может привести к недостаточной смазке гидрокомпенсаторов, что вызывает их стук. Убедитесь, что масло соответствует рекомендациям производителя и заменяйте его в установленные сроки.

СОВЕТ №2

Обратите внимание на качество используемого масла. Использование некачественного или неподходящего масла может негативно сказаться на работе гидрокомпенсаторов. Выбирайте масла, соответствующие спецификациям вашего автомобиля.

СОВЕТ №3

При возникновении стука в двигателе не откладывайте диагностику. Своевременное обращение к специалистам поможет выявить проблему на ранней стадии и избежать более серьезных повреждений двигателя.

СОВЕТ №4

Регулярно проводите техническое обслуживание автомобиля. Это включает в себя проверку и замену фильтров, осмотр системы смазки и других важных компонентов, что поможет предотвратить проблемы с гидрокомпенсаторами и продлить срок службы двигателя.
