Камера заднего вида — важный элемент автомобилей, обеспечивающий безопасность и удобство маневрирования. Установка устройства снижает риск столкновений и улучшает видимость задней части автомобиля, что критично в городских условиях. В статье представим пошаговую инструкцию по подключению камеры заднего вида и полезные советы, чтобы каждый водитель мог установить это устройство самостоятельно и повысить свою безопасность на дороге.

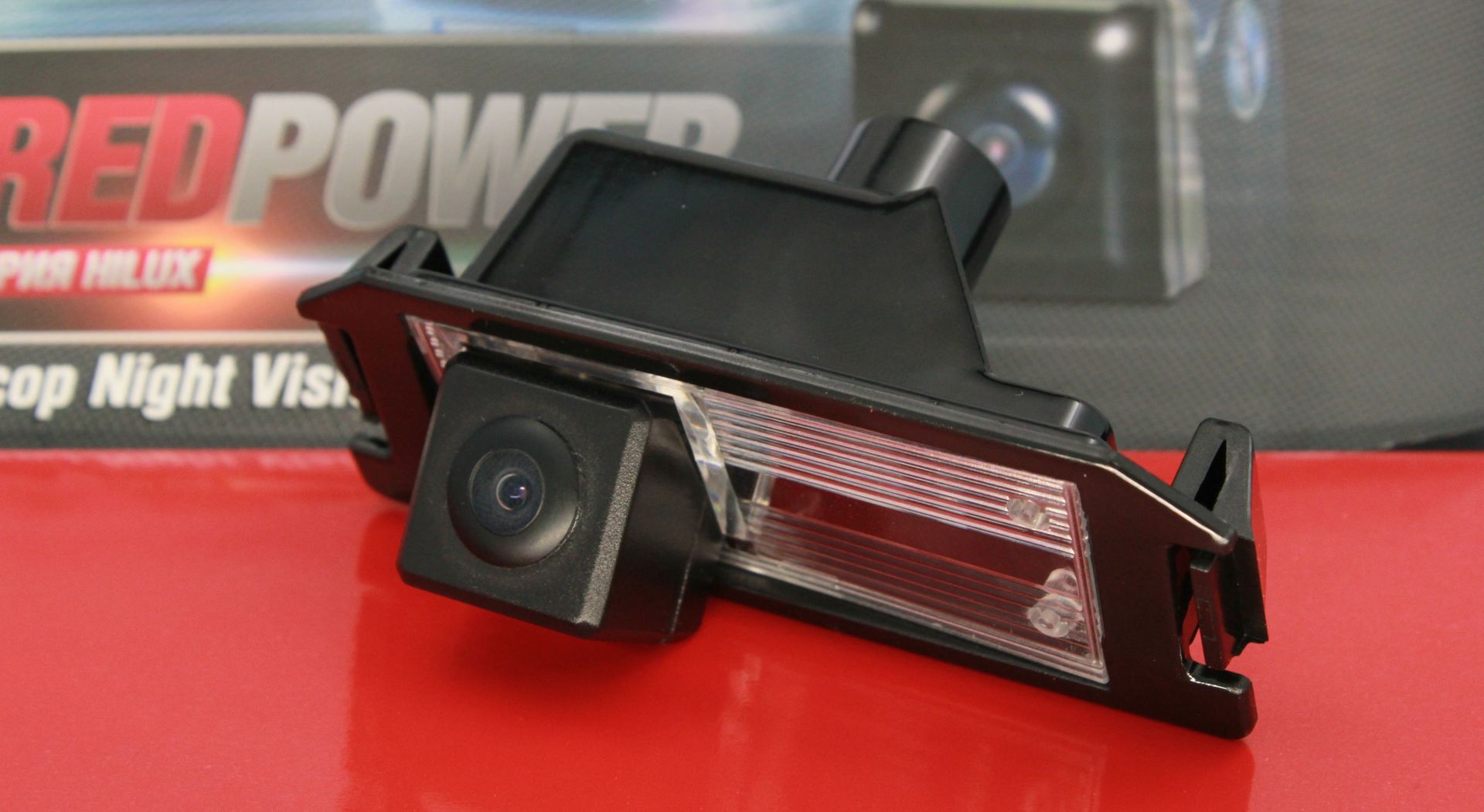

Выбор камеры заднего вида
Современные производители предлагают широкий ассортимент камер заднего вида для автомобилей. Большинство из них — это устройства, произведенные в Китае, которые, тем не менее, по качеству могут соперничать с более дорогими брендами.
Рекомендуем также ознакомиться с полезной статьей, в которой наш автор делится советами по выбору и установке беспроводной камеры заднего вида.
Чтобы правильно выбрать и подобрать подходящую камеру для вашего автомобиля, стоит обратить внимание на следующие характеристики:
- стоимость — цена является одним из ключевых факторов для большинства покупателей. В случае с этими устройствами стоимость может варьироваться в несколько раз в зависимости от бренда. Если вы планируете использовать камеру лишь время от времени, нет смысла рассматривать дорогие модели с высоким разрешением. Лучше выбрать устройство средней ценовой категории;
- разрешение — это важный параметр, который напрямую влияет на качество изображения на экране. Чем выше разрешение, тем лучше будет картинка, однако, как уже упоминалось, не всем требуется идеальное качество;
- чувствительность к освещению — этот параметр особенно важен для жителей северных регионов и городов с плохим освещением. Если камера имеет низкую чувствительность, то в темное время суток она может не выполнять свои функции, даже если у нее высокое разрешение;
- угол обзора — каждый автовладелец сам решает, какой угол обзора ему нужен. Обычно производители предлагают модели с углом от 120 до 180 градусов. Если вы не уверены в своем выборе, можно остановиться на среднем варианте;
- наличие монитора — если в вашем автомобиле нет встроенного экрана, лучше выбирать камеры, которые идут в комплекте с монитором для отображения изображения.
Подключение камеры заднего вида к автомобилю — задача, требующая внимательности и аккуратности. Эксперты рекомендуют начать с выбора подходящей модели камеры, учитывая такие факторы, как разрешение, угол обзора и наличие ночной подсветки. После приобретения устройства важно ознакомиться с инструкцией, так как разные модели могут иметь свои особенности подключения.
Для установки камеры необходимо определить место её крепления, обычно это делается на задней части автомобиля, над номерным знаком. Далее следует провести проводку от камеры к монитору, который может быть встроен в магнитолу или установлен отдельно. Эксперты советуют использовать изолированные соединения и защитные гофры для проводов, чтобы избежать повреждений.
При подключении важно правильно соединить провода питания и сигнальные линии, что обеспечит корректную работу устройства. После завершения установки необходимо протестировать камеру, убедившись в её правильной работе и отсутствии помех. В случае возникновения проблем, стоит обратиться к профессионалам, чтобы избежать повреждений автомобиля или оборудования.
https://youtube.com/watch?v=Q6hjVg3AzHM
Способы установки камеры заднего вида
Немаловажным фактором также является способ установки камеры заднего вида для автомобиля. В целом, можно выделить два основных варианта установки:
- камера и отдельная система для вывода картинки — это может быть подключение ко встроенной мультимедийной системе или же самостоятельное подключение к отдельно установленному экрану. Отлично подойдет для тех, кто уже имеет монитор, а также не хочет менять общий дизайн автомобиля и подвергать замене зеркало заднего вида;
- камера с зеркалом — такой вариант предусматривает вывод изображения с устройства непосредственно на зеркало заднего вида. Происходит это следующим образом: выбирается либо специальное зеркало с небольшим встроенным экраном или применяется специальная накладка на заводское зеркало. Подойдет для профессиональных водителей, которые легко смогут обходиться подобной заменой.
Помимо способа установки также есть необходимость выбрать место, куда именно будет устанавливаться камера.
Возможно, вас также заинтересует статья нашего специалиста, в которой рассказывается о том, как подключить видеорегистратор в машине без прикуривателя.
Не знаете, как подключить телефон к магнитоле? Тогда обязательно прочитайте очень интересную и познавательную статью нашего автора.
Читайте также:

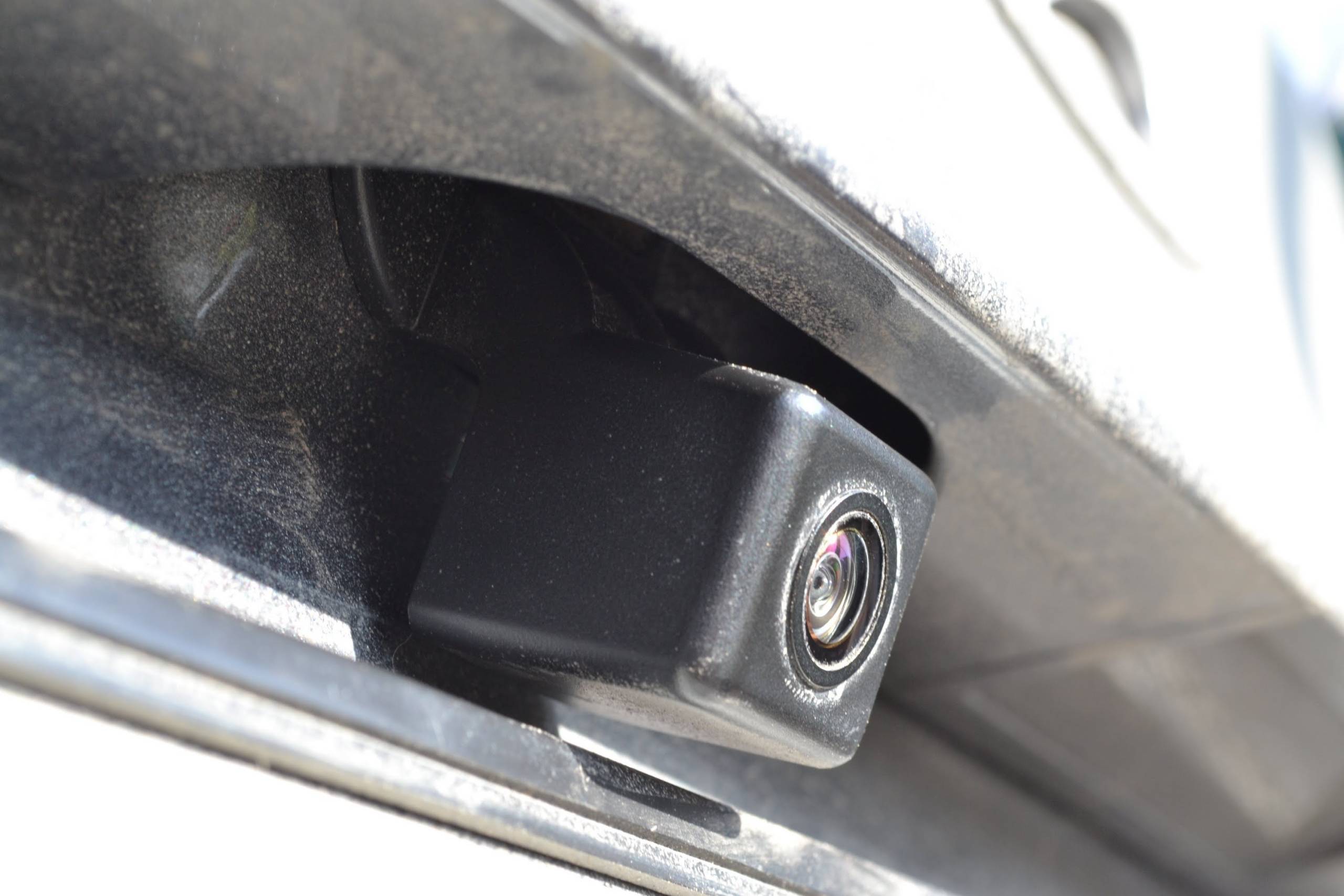

Во многом место зависит от модели автомобиля, а также от того, куда легче будет установить гаджет. Одни из самых распространенных вариантов:
- плафон для освещения госномеров автомобиля. Некоторые производители предлагают все необходимые детали для закрепления камеры заднего вида в данном месте. Преимуществом является то, что благодаря подсветке улучшается качество изображения;
- в ручку багажника. Подойдет для машин, у которых ручки выполнены единым корпусом с молдингом. Закрепить камеру можно будет с помощью обычных саморезов;
- закрепить на номерной знак — также распространенный вариант, который подойдет всем моделям машин.
Выбрать вариант установки камеры заднего вида можно, как самостоятельно, так и при помощи специалистов, которые учтут особенности автомобиля, а также высоту подвески и характеристики дорог в регионе.
| Этап установки | Описание действия | Советы и рекомендации |
|---|---|---|
| 1. Выбор камеры и монитора | Определитесь с типом камеры (врезная, накладная, в рамке номера) и монитора (в зеркале, отдельный, штатный). | Учитывайте размер и тип кузова автомобиля, а также свои предпочтения. Беспроводные камеры проще в установке, но могут иметь помехи. |
| 2. Подготовка инструментов и материалов | Соберите необходимые инструменты: отвертки, ключи, изолента, стяжки, тестер, дрель (для врезной камеры). | Убедитесь, что у вас есть все необходимое, чтобы не прерывать процесс установки. |
| 3. Установка камеры | Врезная: просверлите отверстие в бампере или крышке багажника. Накладная: прикрепите к поверхности с помощью саморезов или двустороннего скотча. В рамке номера: замените штатную рамку. | Тщательно выбирайте место установки для оптимального обзора. Проложите кабель камеры аккуратно, избегая перегибов и защемлений. |
| 4. Прокладка кабеля от камеры к салону | Аккуратно проложите кабель от камеры через уплотнители, технологические отверстия или под обшивкой до места установки монитора. | Используйте стяжки для фиксации кабеля. Избегайте мест, где кабель может быть поврежден или перетерт. |
| 5. Подключение питания камеры | Подключите красный провод камеры к плюсу фонаря заднего хода, черный провод – к массе (кузову автомобиля). | Используйте тестер для определения плюса и минуса. Убедитесь в надежности соединения. |
| 6. Установка монитора | В зеркале: закрепите на штатном зеркале. Отдельный: установите на приборную панель или лобовое стекло. Штатный: подключите к штатной мультимедийной системе. | Выберите место, где монитор не будет мешать обзору и будет хорошо виден. |
| 7. Подключение монитора | Подключите видеокабель от камеры к монитору. Подключите питание монитора к источнику 12В (например, к прикуривателю или к ACC). | Убедитесь в правильности полярности при подключении питания. |
| 8. Тестирование системы | Включите зажигание, включите заднюю передачу и проверьте изображение на мониторе. | Отрегулируйте угол наклона камеры при необходимости. Убедитесь, что изображение четкое и без помех. |
| 9. Финальная сборка и маскировка кабелей | Установите на место все снятые обшивки и элементы салона. Аккуратно замаскируйте все провода. | Проверьте, чтобы все элементы были надежно закреплены. |
Интересные факты
Вот несколько интересных фактов о подключении камеры заднего вида на автомобиль:
-
Безопасность и удобство: Установка камеры заднего вида значительно снижает риск аварий при парковке и маневрировании. Исследования показывают, что автомобили, оснащенные такими камерами, уменьшают количество наездов на пешеходов и препятствия на 30% по сравнению с автомобилями без них.
-
Совместимость с мультимедийными системами: Многие современные автомобили имеют встроенные мультимедийные системы, которые позволяют легко интегрировать камеру заднего вида. Это может включать в себя автоматическое отображение изображения с камеры на экране при включении заднего хода, что делает установку более простой и удобной.
-
Разнообразие типов камер: Существует множество типов камер заднего вида, включая модели с ночным видением, широкоугольными линзами и даже с функцией парковки. Выбор правильной камеры может существенно повлиять на качество изображения и удобство использования, поэтому важно учитывать условия эксплуатации и личные предпочтения при покупке.
https://youtube.com/watch?v=5fyK-zjBGLU
Необходимые инструменты и материалы
Просто приобретение камеры заднего вида не всегда оказывается достаточным. Установка камеры своими руками требует наличия дополнительных инструментов и некоторых материалов.
Прежде всего, многие автолюбители забывают о том, что перед началом установки необходимо тщательно очистить автомобиль и, особенно, место, где будет крепиться камера. Вы можете воспользоваться услугами профессиональной мойки или самостоятельно удалить пыль и грязь. Пропуск этого этапа может привести к тому, что крепление будет недостаточно надежным.
Кроме того, в зависимости от типа крепления и метода установки, стоит уточнить, какие дополнительные элементы могут понадобиться. Это могут быть:
- саморезы;
- кабели;
- переходники;
- шнуры;
- блоки питания и другие детали.
Важно уточнять эти моменты в зависимости от конкретной модели камеры заднего вида. Некоторые производители включают в комплект все необходимые элементы для самостоятельного монтажа.
- Читайте также:

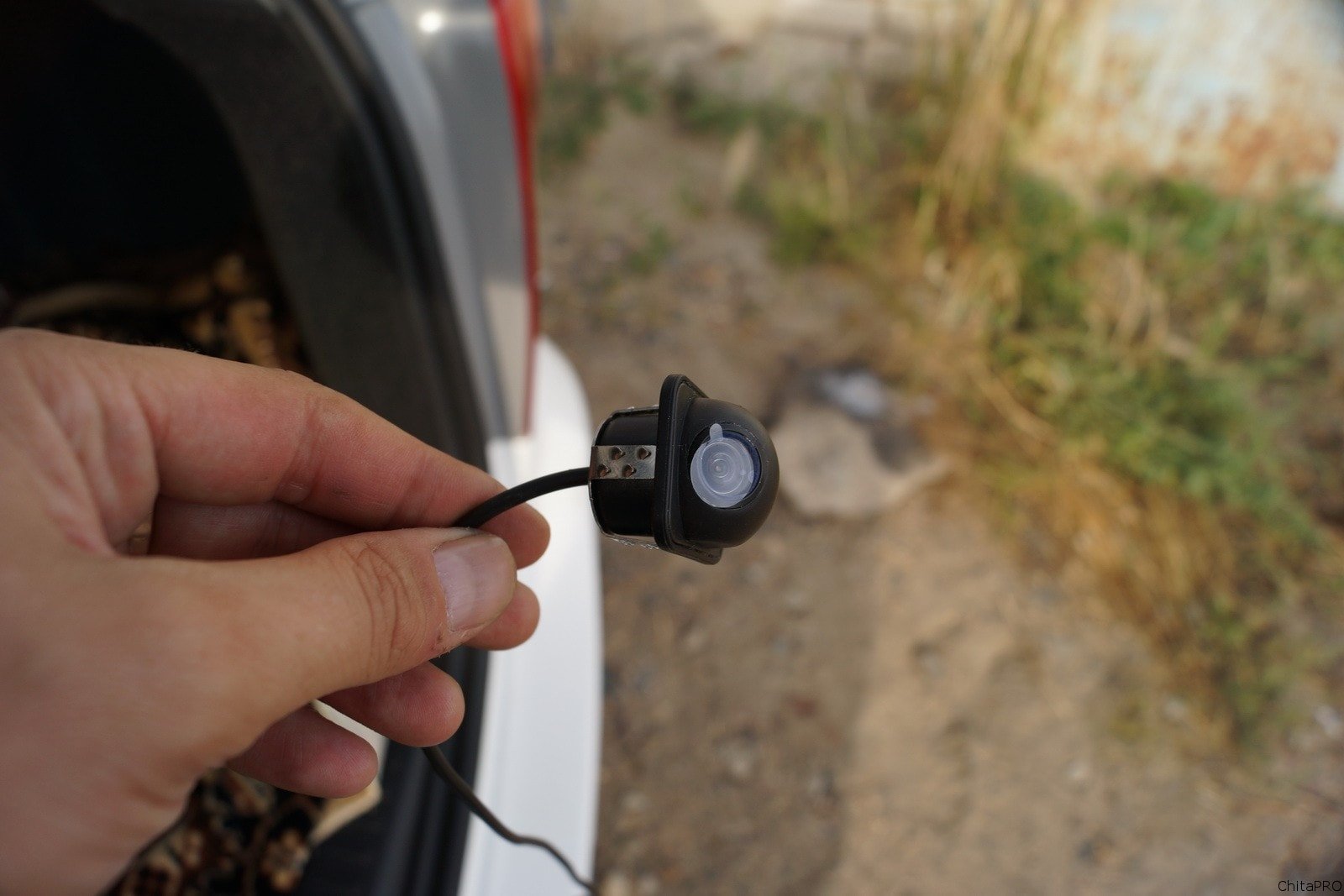

Этапы монтажа камеры заднего вида
Рассмотрим подробную инструкцию, как установить камеру заднего вида в случае выбора места над задним бампером машины, с подсоединением ко встроенному монитору Pioneer.
Подготовка места для установки камеры
Выбор места для установки камеры имеет ряд плюсов. Прежде всего, это обеспечивает широкий угол обзора и отсутствие препятствий в кадре. Однако есть и недостаток: камера остается на открытом воздухе и может быть доступна для посторонних. Поэтому такой вариант лучше подойдет владельцам автомобилей, которые имеют гаражи, или в случае, если блок с госномерами установлен глубже, что позволяет скрыть камеру. Перед установкой необходимо зафиксировать кронштейн камеры, просверлив четыре отверстия для крепления и одно для подключения питания.
Подключение питания
Наиболее ответственный этап — подключение к общей сети электричества автомобиля. Если у вас нет опыта подобных работ, то лучше обратиться к специалисту, дабы не испортить устройство. Если же понимание общее как и что работает есть, то необходимо следовать данным этапам.
У любой камеры есть два провода: для питания и для передачи видеосигнала. Так как большая часть камер имеет короткие провода, то их необходимо удлинить таким образом, чтобы они доставали до монитора. Удлинители часто входят в комплект.
Питание чаще всего подключается к задним фонарям. Таким образом одновременно со включением заднего хода будет включаться и камера.
Проводка кабелей в салоне автомобиля
Все кабели следует проложить по багажнику и салону, скрыв их, чтобы избежать повреждений. Это можно сделать двумя способами: либо закрепить их под обшивкой, либо использовать специальные фиксаторы для проводов.
Первый вариант имеет свои плюсы — провода остаются невидимыми, однако этот метод требует более тщательной и глубокой разборки автомобиля, что подходит не всем.
Второй способ проще и быстрее в исполнении, но не дает полной уверенности в том, что обрывы не произойдут.

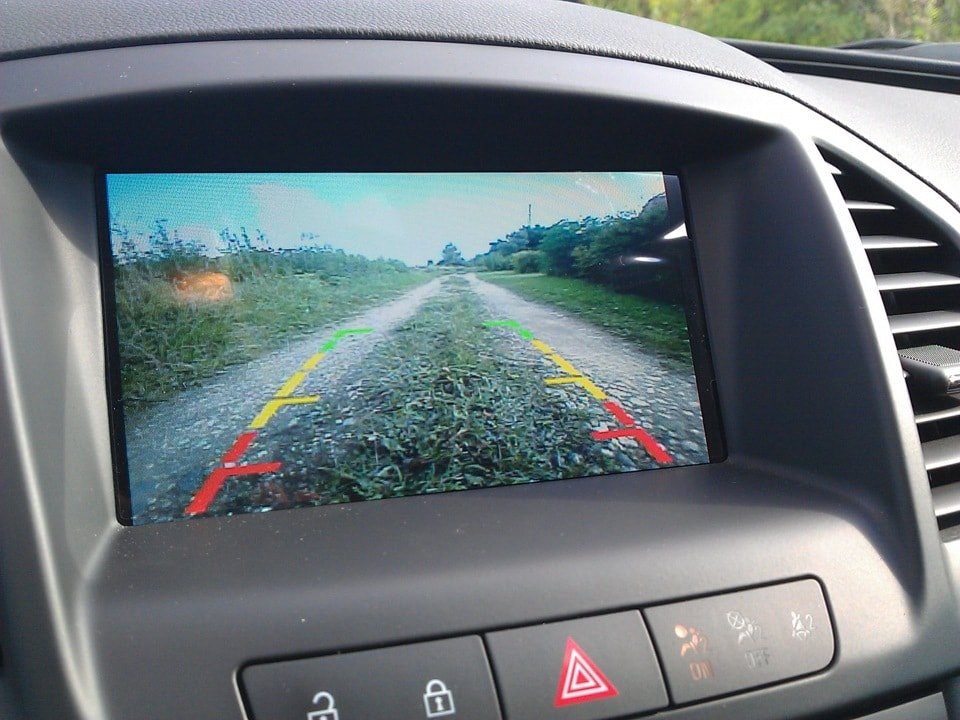

Подключение монитора
В случае, если подключение осуществляется не ко встроенному монитору, то также необходимо найти питание для этого элемента системы.
Подключение камеры к магнитоле или к монитору осуществляется с помощью провода передачи видеосигнала. Его необходимо подсоединить к вашему устройство, исходя из цвета. В случае с магнитолой Pioneer — это коричневый «тюльпан». Далее в настройках монитора указывается включение камеры заднего вида. После этого необходимо сменить полярность на режим батареи.
Все, ваша камера будет включаться автоматически со включением заднего хода.
https://youtube.com/watch?v=8RpfKkw0g64
Заключение
Правильная установка камеры заднего вида значительно упрощает и делает более приятным процесс вождения, особенно в условиях интенсивного движения и при парковке. Если же вы самостоятельно установили камеру, но не получили ожидаемого результата, или изображение на экране постоянно пропадает, рекомендуется обратиться в сервисный центр. Профессионалы быстро выявят проблему и устранят ее.
Следуя приведенным рекомендациям по выбору и установке камеры заднего вида, вы сможете в кратчайшие сроки обновить свой автомобиль, повысив его комфорт и безопасность.
Настройка и тестирование камеры заднего вида
После установки камеры заднего вида на автомобиль, следующим важным этапом является ее настройка и тестирование. Правильная настройка обеспечит оптимальную работу устройства и позволит избежать проблем в будущем.
-
Читайте также:
1. Подключение к монитору
Первым шагом в настройке является подключение камеры к монитору или мультимедийному устройству автомобиля. Убедитесь, что все соединения надежны, и проверьте, правильно ли подключены кабели питания и видеосигнала. Обычно камера заднего вида подключается к заднему фонарю, чтобы активироваться при включении задней передачи.
2. Регулировка угла обзора
После подключения камеры необходимо отрегулировать угол обзора. Для этого:
- Включите заднюю передачу и посмотрите на изображение на мониторе.
- Если изображение не соответствует реальному положению, отрегулируйте угол наклона камеры. Большинство моделей имеют возможность изменения угла установки.
- Проверьте, чтобы камера охватывала достаточную область позади автомобиля, включая края и углы.
3. Настройка яркости и контрастности
Камеры заднего вида могут иметь настройки яркости и контрастности. Эти параметры можно отрегулировать для улучшения качества изображения в различных условиях освещения. Для этого:
- Включите заднюю передачу и наблюдайте за изображением на экране.
- Используйте меню настроек монитора для изменения яркости и контрастности до достижения оптимального результата.
4. Проверка работы в различных условиях
Важно протестировать камеру в различных условиях освещения, включая яркий солнечный свет и темноту. Это поможет убедиться, что камера работает корректно и изображение остается четким. Проверьте, как камера реагирует на изменения освещения, и при необходимости внесите дополнительные настройки.
5. Тестирование на практике
После завершения всех настроек проведите тестирование камеры на практике. Найдите безопасное место и выполните несколько маневров задним ходом. Обратите внимание на:
- Четкость изображения на экране.
- Наличие искажения или размытости.
- Корректность отображения объектов и расстояний.
Если вы заметили какие-либо проблемы, вернитесь к настройкам и внесите необходимые изменения.
6. Регулярное обслуживание
После успешной настройки камеры заднего вида не забывайте о регулярном обслуживании. Периодически проверяйте чистоту объектива камеры и состояние проводов. Если камера начинает давать сбои или изображение становится нечетким, возможно, потребуется ее переустановка или замена.
Следуя этим рекомендациям, вы сможете настроить и протестировать камеру заднего вида, что обеспечит безопасность и комфорт при движении задним ходом.
Вопрос-ответ
Какие инструменты понадобятся для установки камеры заднего вида?
Для установки камеры заднего вида вам понадобятся: отвертка, мультиметр, изолента, провода для подключения, а также, возможно, дрель для сверления отверстий. Также рекомендуется иметь под рукой руководство по эксплуатации вашего автомобиля для поиска необходимых схем подключения.
Как правильно выбрать место для установки камеры заднего вида?
Оптимальное место для установки камеры заднего вида — это центральная часть заднего бампера, чуть выше номерного знака. Это обеспечит широкий угол обзора и минимизирует слепые зоны. Убедитесь, что камера не будет закрыта грязью или снегом, и что она будет защищена от механических повреждений.
Как подключить камеру заднего вида к монитору автомобиля?
Подключение камеры к монитору осуществляется через видеокабель. Сначала подключите видеовыход камеры к видеовходу монитора. Затем подключите питание камеры к источнику 12V, например, к задним фонарям, чтобы камера включалась автоматически при включении задней передачи. Проверьте соединения и протестируйте работу системы перед окончательной сборкой.
Советы
СОВЕТ №1
Перед началом установки камеры заднего вида, внимательно изучите руководство пользователя вашего автомобиля. Это поможет вам понять, где находятся необходимые разъемы и как правильно подключить камеру без повреждения электрической системы.
СОВЕТ №2
Выберите качественную камеру заднего вида с хорошим разрешением и углом обзора. Это обеспечит вам четкое изображение и поможет избежать слепых зон при парковке и маневрировании.
СОВЕТ №3
При установке камеры используйте герметичные соединения и защитные элементы, чтобы предотвратить попадание влаги и грязи. Это продлит срок службы устройства и улучшит его работу в любых погодных условиях.
СОВЕТ №4
После установки камеры обязательно протестируйте ее работу. Проверьте, правильно ли отображается изображение на экране, и убедитесь, что камера корректно реагирует на движение. Это поможет избежать проблем в будущем.
