Коренные и шатунные вкладыши коленвала: 4 шага по установке детали

В статье рассмотрим аспекты коренных и шатунных вкладышей коленчатого вала, которые обеспечивают эффективное функционирование двигателя. Правильная установка и диагностика этих деталей помогут избежать неисправностей и продлить срок службы двигателя. Предложим шаги по установке вкладышей и разберем основные причины их неисправности, что поможет поддерживать автомобиль в исправном состоянии.

Что такое вкладыши коленвала

Вкладыши коленчатого вала представляют собой подшипники скольжения, которые используются в вращающихся валах шатунов. Вращение в этой системе возникает в результате микроскопических взрывов, происходящих в камерах сгорания цилиндров двигателя.

Высокие скорости и значительные нагрузки, возникающие в данной системе, требуют минимизации трения между деталями, иначе двигатель может выйти из строя в считанные мгновения. Это недопустимо. Как же удается защитить мотор?

Для предотвращения подобных ситуаций важные элементы двигателя покрыты тонкой масляной пленкой, которая создается специальной смазочной системой автомобиля. Эта защита возможна только при достаточно высоком давлении масла. Таким образом, вкладыши коленчатого вала обеспечивают дополнительную защиту, что способствует увеличению срока службы этой критически важной детали.

Также рекомендуем ознакомиться с подробной статьей нашего эксперта, в которой описывается процесс шлифовки коленвала. Существуют шатунные и коренные вкладыши коленчатого вала. Первые располагаются между шатунами и шейками, в то время как коренные выполняют аналогичную функцию, но находятся между коленвалом и его проходом через корпус двигателя внутреннего сгорания.

https://youtube.com/watch?v=txx0KDlulQs

Установка коренных и шатунных вкладышей коленвала — это важный этап в ремонте двигателя, требующий внимательности и точности. Эксперты рекомендуют следовать четырем основным шагам для достижения оптимального результата.

Первый шаг — тщательная очистка поверхностей. Перед установкой новых вкладышей необходимо удалить старые остатки масла и загрязнения, чтобы обеспечить надежное сцепление. Второй шаг включает в себя проверку состояния коленвала и шатунов на наличие износа или повреждений. Третий шаг — правильная установка вкладышей. Важно следить за тем, чтобы они были установлены в соответствии с маркировкой и не имели перекосов. Четвертый шаг — контроль за моментом затяжки болтов. Эксперты подчеркивают, что соблюдение рекомендованных значений критично для предотвращения последующих поломок. Следуя этим шагам, можно значительно повысить надежность работы двигателя.

https://youtube.com/watch?v=nDND7Hbmvf8

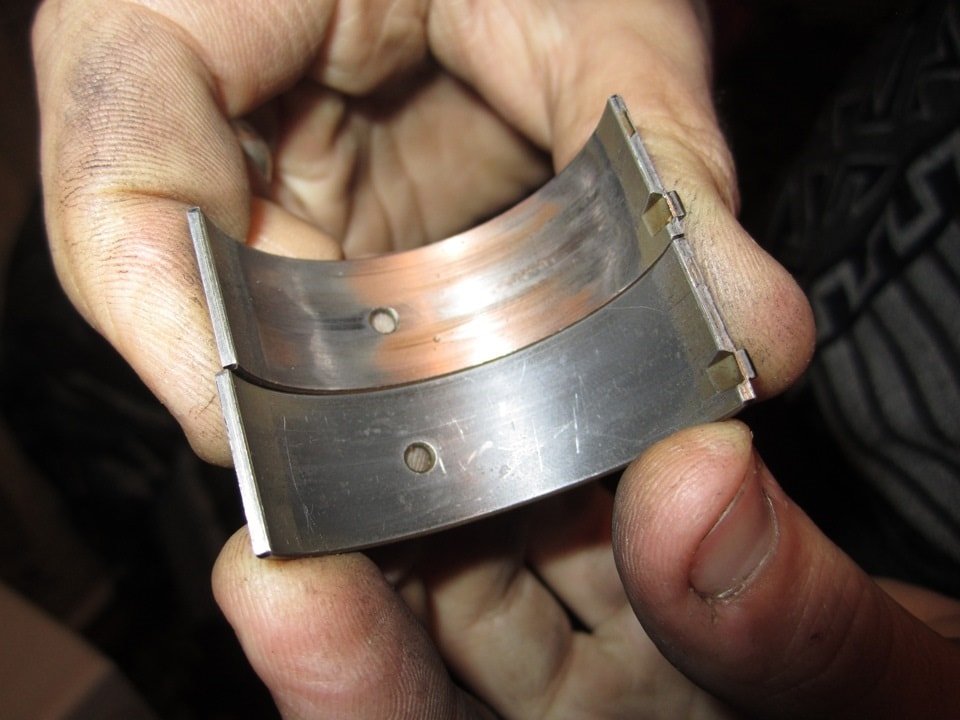

Причины поломки

Из-за высоких нагрузок данные части коленвала имеют повышенный риск поломки. Основными причинами возникающих проблем с данными элементами являются их физический износ и проворачивание. Первая считается естественной поломкой, поскольку со временем они имеют свойство стираться, это ведёт к большему ходу вала и сниженной подаче масла из-за низкого давления.

Вторая ситуация происходит потому, что пластина вкладышевого элемента слишком тонкая и при проворачивании он слипается с шейкой коленвала. Это фактически ведёт к поломке двигателя. Причины второго случая могут быть такими:

• предельные показатели вязкости смазки, попадание в неё вредных примесей или полное отсутствие таковой;
• плохое натяжение для поставленных подшипниковых крышек;
• смазка слишком жидкая;
• двигатель часто эксплуатируется в условиях регулярных перегрузок.

Всё это ведёт к поломке указанных компонентов и фактически делает невозможной эксплуатацию двигателя. Поэтому важно при обнаружении указанной неисправности заменить поломанные детали новыми и произвести их полноценную установку.

Интересные факты

Вот несколько интересных фактов о коренных и шатунных вкладышах коленвала, а также шаги по их установке:

https://youtube.com/watch?v=uI3SIWXkK-4

Интересные факты:

1. Материалы и технологии: Коренные и шатунные вкладыши часто изготавливаются из специальных сплавов, которые обеспечивают высокую прочность и износостойкость. Современные технологии позволяют использовать композитные материалы, которые значительно снижают трение и увеличивают срок службы деталей.

2. Роль в смазке: Вкладыши коленвала играют ключевую роль в системе смазки двигателя. Они создают масляную пленку между движущимися частями, что предотвращает прямой контакт металлов и снижает износ. Это особенно важно при высоких температурах и нагрузках.

3. Регулировка зазоров: Правильная установка коренных и шатунных вкладышей требует точной регулировки зазоров. Неправильный зазор может привести к повышенному износу, перегреву и даже поломке двигателя. Поэтому важно использовать специальные инструменты для измерения и контроля.

Шаги по установке:

1. Подготовка: Перед установкой необходимо тщательно очистить поверхности коленвала и вкладышей от грязи и старого масла. Также стоит проверить состояние деталей на наличие повреждений или износа.

2. Установка коренных вкладышей: Установите коренные вкладыши в соответствующие гнезда на блоке цилиндров. Убедитесь, что они правильно зафиксированы и соответствуют маркировке (если такая имеется).

3. Установка шатунных вкладышей: Аналогично установите шатунные вкладыши в шатуны. Проверьте, чтобы они плотно сидели и не имели перекосов.

4. Сборка и затяжка: Установите коленвал на место и аккуратно затяните болты крепления шатунов и коренных вкладышей, следуя рекомендациям производителя по моменту затяжки. Это обеспечит равномерное распределение нагрузки и предотвратит повреждение деталей.

Следуя этим шагам и учитывая интересные факты, можно обеспечить надежную и долговечную работу двигателя.

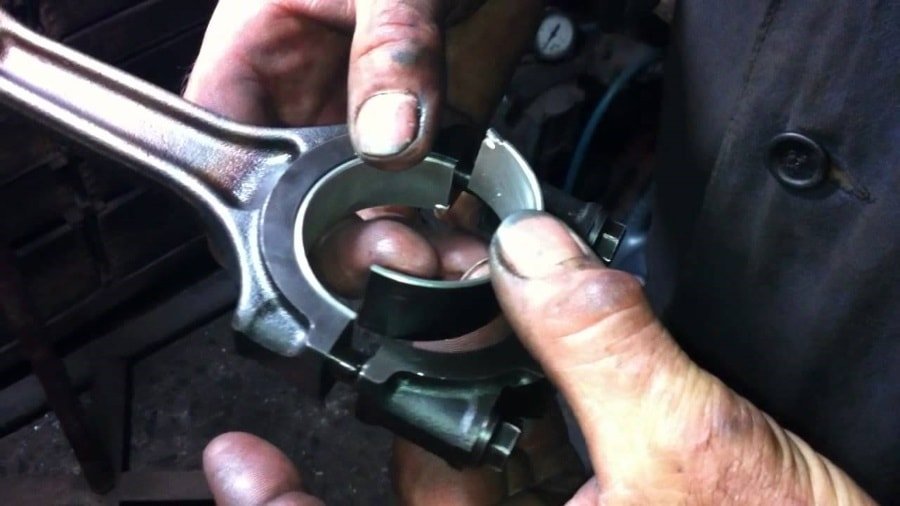

Порядок установки

Чаще всего установку этих компонентов выполняют в автосервисах, где трудятся квалифицированные специалисты. Тем не менее, если у человека есть определённые навыки в ремонте и он уверенно обращается с инструментами, то можно попробовать установить элементы коленвала самостоятельно. Для этого следует придерживаться следующего порядка действий:

1. Необходимо проверить зазор между валом и вкладышем. Для этого используется пластиковая проволока, которую натягивают с усилием 51 ньютон на метр. По степени сплющивания проволоки можно определить существующий зазор. Если он превышает допустимые значения, потребуется замена вкладыша.
2. Сначала снимаются все шатуны с реек, затем демонтируется коленвал и производится его расточка. После этого подбирается ремонтный элемент. Эти процедуры лучше всего выполнять на центростремителе, а также важно иметь микрометр.
3. После подбора элемента осуществляется обратная установка коленвала. Компоненты вставляются на свои места, и закручиваются крышки коренных подшипников.
4. Коленвал и шатуны устанавливаются обратно. Вкладыши смазываются маслом, и их крышки закручиваются. Таким образом, процесс завершается, и вкладыши будут функционировать долгое время.

Прямой процесс установки этих элементов занимает значительно меньше времени по сравнению с подготовительными работами и дополнительными процедурами. Это означает, что при наличии желания и необходимых навыков каждый может самостоятельно установить вкладыши.

Вывод

Коленчатый вал считается важной и весьма дорогостоящей деталью автомобиля, которая работает под невероятно большими нагрузками. Потому важно сделать всё для того, чтобы продлить период его эксплуатации. Своевременной мерой станет расточка вала и правильная замена вкладышей. Всё это поможет сделать элементы механизма более гладкими и прочными, дабы они были практически сразу готовы к работе.

Вкладыши можно приобретать как отдельно, так и в комплекте. Важным моментом здесь будет то, что для каждого автомобиля имеются стандартные вкладыши, которые помогают в дальнейшем подбирать похожие по своим характеристикам элементы. Удачной эксплуатации коленвала и автомобиля в целом!

Советы по выбору качественных вкладышей

При выборе качественных коренных и шатунных вкладышей коленвала необходимо учитывать несколько ключевых факторов, которые могут существенно повлиять на долговечность и производительность двигателя. Вот несколько советов, которые помогут вам сделать правильный выбор.

• Материал изготовления: Вкладыши могут быть выполнены из различных материалов, таких как бронза, алюминий или композитные материалы. Наиболее распространенными являются вкладыши из алюминия с добавлением различных легирующих элементов для повышения прочности и износостойкости. Обратите внимание на спецификации производителя, чтобы выбрать вкладыши, соответствующие требованиям вашего двигателя.
• Размер и допуски: Важно убедиться, что вкладыши имеют правильные размеры и допуски, соответствующие вашему двигателю. Неправильный размер может привести к повышенному износу, перегреву и даже поломке двигателя. Перед покупкой проверьте техническую документацию и, при необходимости, проконсультируйтесь с профессионалом.
• Производитель: Выбирайте вкладыши от известных и проверенных производителей, которые зарекомендовали себя на рынке. Изучите отзывы и рейтинги, чтобы избежать подделок и некачественной продукции. Хорошие производители часто предоставляют гарантии на свою продукцию, что также является важным фактором при выборе.
• Цена: Не стоит экономить на качестве, особенно когда речь идет о таких критически важных компонентах, как вкладыши коленвала. Слишком низкая цена может свидетельствовать о низком качестве материала или производственного процесса. Сравните цены на вкладыши разных производителей, но помните, что разумная цена должна соответствовать качеству.

Следуя этим рекомендациям, вы сможете выбрать качественные коренные и шатунные вкладыши, которые обеспечат надежную работу вашего двигателя и продлят его срок службы.

Вопрос-ответ

Куда устанавливаются шатунный и коренной вкладыши?

Коренные подшипники. Устанавливаются непосредственно в коренные постели блока двигателя, охватывают коренные шейки коленчатого вала и обеспечивают необходимое вращение вала. Шатунные подшипники. Располагаются в шатуне и обеспечивают взаимодействие с шатунными шейками коленчатого вала.

Как правильно должны стоять замки на вкладышах?

За счет устранения операций по механической обработке пазов в шатуне и его крышке, а также «замков» на самих вкладышах, снижаются затраты на их изготовление. При монтаже подобных вкладышей их надо ставить строго посередине нижней головки шатуна.

Какие вкладыши устанавливаются на коленвал?

Коренные вкладыши устанавливаются в коленвале блока двигателя и удерживают коренные шейки коленвала, обеспечивая его свободное вращение. Шатунные подшипники скольжения устанавливаются в нижней головке шатуна и удерживают шатунную шейку коленчатого вала.

Как правильно затягивать коренные вкладыши?

Для этого калиброванная пластмассовая проволока располагается на нужной шейке. После этого устанавливается крышка с вкладышем и затягивается с необходимым усилием (примерно 51 Н·м, измерить эту величину можно, затягивая обследуемый узел динамометрическим ключом).

Советы

СОВЕТ №1

Перед началом установки коренных и шатунных вкладышей обязательно тщательно очистите все поверхности, на которые будут устанавливаться детали. Убедитесь, что нет остатков старого масла, грязи или металлических частиц, так как это может привести к неправильной работе двигателя.

СОВЕТ №2

При установке вкладышей используйте специальную смазку, чтобы обеспечить надежное сцепление и предотвратить износ в первые моменты работы двигателя. Это поможет избежать повреждений и продлит срок службы новых деталей.

СОВЕТ №3

Обратите внимание на правильную ориентацию вкладышей. У каждого вкладыша есть специальные метки или вырезы, которые должны совпадать с соответствующими метками на коленвале и блоке цилиндров. Неправильная установка может привести к серьезным повреждениям двигателя.

СОВЕТ №4

После установки всех вкладышей и сборки двигателя обязательно проведите проверку на наличие люфта и зазоров. Используйте щупы для измерения, чтобы убедиться, что все параметры находятся в пределах допустимых значений, что гарантирует надежную работу двигателя.
