Вакуумный усилитель тормозов — важный элемент тормозной системы, который облегчает управление автомобилем, позволяя водителю прилагать меньше усилий при нажатии на тормоза. В этой статье рассмотрим устройство вакуумного усилителя, его принцип работы и роль в обеспечении безопасности на дороге. Также вы узнаете о трех простых способах проверки его исправности, что поможет поддерживать автомобиль в хорошем состоянии и избежать проблем с тормозной системой.
Что такое вакуумный усилитель тормозов и зачем нужен
Вакуумный усилитель тормозной системы в современных автомобилях представляет собой важный элемент, без которого сложно представить функционирование всего механизма. Как известно, усилия, которые прикладывает человек, недостаточны для того, чтобы эффективно замедлить или остановить автомобиль, особенно когда он движется на высокой скорости. В этот момент на помощь приходит данное устройство, которое позволяет системе работать с максимальной эффективностью.
Мы также рекомендуем ознакомиться с материалом нашего эксперта, в котором подробно рассматривается главный тормозной цилиндр.
Водитель прикладывает лишь небольшое усилие к педали, которое значительно меньше, чем то, что требуется для работы тормозных колодок. Именно благодаря вакуумному усилителю даже хрупкие девушки могут управлять тяжелыми внедорожниками.
Иными словами, вакуумный усилитель — это высокоэффективная конструкция, обеспечивающая значительное различие между усилием, которое прикладывает человек, и тем, которое фактически создается в системе.
Вакумный усилитель тормозов является важным компонентом системы торможения автомобиля, обеспечивая значительное увеличение силы, прикладываемой к тормозам. Принцип его работы основан на разнице давления: при нажатии на педаль тормоза создается вакуум, который усиливает давление на тормозные механизмы. Это позволяет водителю применять меньшие усилия для достижения необходимого тормозного эффекта.
Эксперты рекомендуют три простых способа проверки исправности вакуумного усилителя. Во-первых, можно провести визуальный осмотр на наличие утечек вакуума, проверив соединения и шланги. Во-вторых, стоит обратить внимание на работу тормозов: если педаль становится слишком жесткой или требует больших усилий, это может указывать на неисправность усилителя. В-третьих, можно выполнить тест с запуском двигателя: при нажатии на тормоза перед запуском, педаль должна немного опуститься при запуске, что свидетельствует о нормальной работе вакуумного усилителя. Эти простые проверки помогут водителям своевременно выявить проблемы и обеспечить безопасность на дороге.
https://youtube.com/watch?v=HyoLpsyM25Q
Устройство и месторасположение

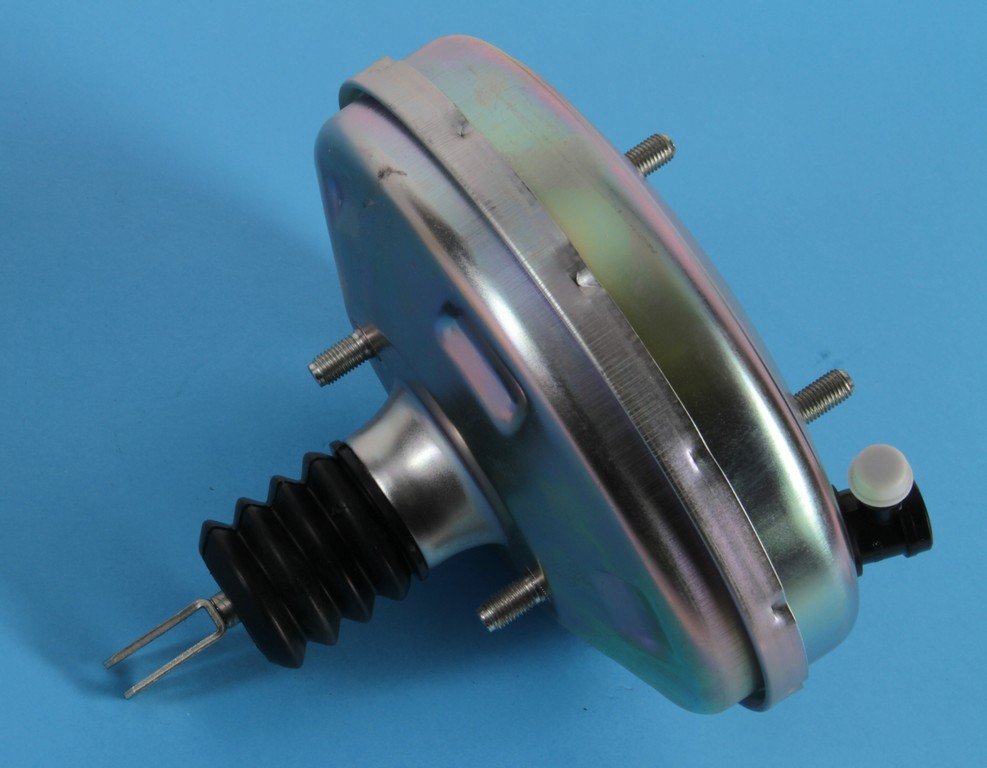

По своей конструкции усилитель представляет собой прочный герметичный корпус, выполненный в округлой форме. Устанавливается деталь непосредственно перед педалью тормоза, в особой части моторного отсека.
Описывая устройство вакуумного усилителя тормозов, можно отметить, что состоит он из таких деталей и элементов, как:
- корпус;
- диафрагма для двух камер;
- специальный следящий клапан;
- шланг вакуумного усилителя тормозов;
- толкатель тормозной педали;
- шток поршня от основного тормозного гидроцилиндра;
- возвратная пружина.
Корпусная часть усилителя разделена на две камеры при помощи диафрагмы: атмосферную и вакуумную. Вторая находится со стороны основного тормозного цилиндра, что касается первой, то она расположена со стороны педали тормоза. Через обратный клапан встроенного усилителя вакуумная камера соединяется с источником разряжения наполняющего его вакуума.
Читайте также:
В дизельных авто источником подобного разряжения является электрический вакуумный насос. Здесь осуществляется незначительное разряжение, потому насос должен быть использован обязательно. Присутствующий у вакуумного усилителя обратный клапан, предназначен для разъединения его с источником разряжения в процессе остановки двигателя и при выходе из строя электровакуумного насоса.
Атмосферная камера, в своем исходном положении, соединяется с вакуумной камерой. При нажатии на педаль тормоза осуществляется соединение с атмосферной. Подобное перемещение производится при помощи специального толкателя.
В конструкции встроенного вакуумника, для увеличения общего уровня эффективности в сложной ситуации, допускается специальная система экстренного торможения. Она имеет вид дополнительного электромагнитного штокового привода.
| Компонент | Описание | Функция |
|---|---|---|
| Корпус | Герметичная оболочка, разделенная диафрагмой на две камеры. | Защита внутренних элементов, создание вакуумных камер. |
| Диафрагма | Гибкая мембрана, разделяющая вакуумную и атмосферную камеры. | Перемещение штока главного тормозного цилиндра под действием разницы давлений. |
| Шток | Соединяет диафрагму с главным тормозным цилиндром. | Передача усилия от диафрагмы к главному тормозному цилиндру. |
| Обратный клапан | Клапан, расположенный на вакуумной линии. | Поддержание вакуума в усилителе при выключенном двигателе. |
| Вакуумная камера | Камера, соединенная с впускным коллектором двигателя. | Создание разрежения (вакуума). |
| Атмосферная камера | Камера, соединенная с атмосферой через воздушный фильтр. | Подача атмосферного давления для создания разницы давлений. |
| Педаль тормоза | Механический элемент, управляющий работой усилителя. | Активация усилителя при нажатии на тормоз. |
| Главный тормозной цилиндр | Устройство, преобразующее механическое усилие в гидравлическое давление. | Создание давления в тормозной системе. |
Интересные факты
Вот несколько интересных фактов о вакуумном усилителе тормозов и его работе:
-
Принцип работы: Вакуумный усилитель тормозов использует разницу давления для увеличения силы, приложенной к тормозам. Он работает на основе вакуума, создаваемого в двигателе, который используется для создания разряжения в одном из отсеков усилителя. Когда водитель нажимает на тормоза, это разряжение помогает увеличить силу, передаваемую на тормозные механизмы, что делает торможение более эффективным и менее утомительным.
-
Материалы и конструкция: Вакуумные усилители обычно изготавливаются из легких и прочных материалов, таких как алюминий и пластик. Они имеют мембрану, которая разделяет два отсека: один из них соединен с вакуумом, а другой — с атмосферным давлением. Эта мембрана играет ключевую роль в работе устройства, позволяя ему эффективно усиливать давление.
-
Способы проверки исправности:
- Проверка вакуума: Один из простых способов проверки — это проверить наличие вакуума. Для этого можно отключить шланг, и если при запуске двигателя вы почувствуете всасывание, значит, вакуумный усилитель работает правильно.
- Тест на педали тормоза: Нажмите на педаль тормоза несколько раз с выключенным двигателем. Если педаль становится жесткой после нескольких нажатий, это может указывать на неисправность усилителя.
- Проверка на утечки: Нанесите мыльный раствор на соединения шлангов и сам усилитель. Если появятся пузырьки, это указывает на утечку вакуума, что может свидетельствовать о проблемах с устройством.
Эти факты подчеркивают важность вакуумного усилителя тормозов в системе безопасности автомобиля и способы его проверки для поддержания исправности.
https://youtube.com/watch?v=oB2eM5OzTJ0
Принцип действия
Ключевым аспектом данной конструкции является её надежность. Чтобы лучше понять, как функционирует встроенный вакуумный усилитель, можно представить механизм, в который во время движения поступает воздух в накопительный бак. Это приводит к образованию значительного давления. Накопленный воздух, подаваемый под высоким давлением, равномерно распределяется в механизм, создавая мощное усилие. В этом и заключается основной принцип работы усилителя.
Хотя в особенностях работы механизма нет никаких секретов, производители уделяют особое внимание конструкции узла. Это обусловлено тем, что для современных автомобилей, предназначенных для высокоскоростной эксплуатации, надежная работа тормозной системы является критически важным фактором.
Поэтому конструкция вакуумного усилителя должна быть максимально прочной и надежной.
Признаки наличия неисправностей в вакуумном усилителе тормозов
При эксплуатации авто особое внимание нужно уделять вопросам герметичности конструкции и многочисленных трубок, которые подключены к ней. Определить неисправность системы можно по следующим признакам:
- необходимость значительно увеличивать давления на тормозную педаль для более эффективного торможения;
- сниженная величина хода тормозной педали;
- торможение продолжается после отжатия педали;
- неровность в оборотах двигателя по причине подсоса, идущего из вакуумного шланга;
- присутствие дополнительных звуков, похожих на подсос, и производимых в процессе торможения;
- полный отказ в работе усилителя.
Если усилитель выходит из строя, если двигатель просто глохнет, тормозная система обычно остаётся полностью исправной. Единственным фактором, которым выражается сбой в системе, является отсутствие усилий или увеличение их в процессе нажатия на педаль.
Необходимо очень внимательно следить за работой усилителя. Это одно из основных условий высокого уровня безопасности движения.
Описывая проблемы в работе с тормозным усилителем, можно рассмотреть некоторые причины выхода его из строя. Среди самых распространенных из них можно отметить следующие:
- Потеря герметичности шланга.
- Неисправность диафрагмы.
- Потеря основных свойств встроенных клапанов.
- Общее нарушение герметичности камер.
- Поломка возвратной пружины.
Общий механизм работы тормозного усилителя давно полностью отработан. По этой причине основная масса автолюбителей достаточно редко сталкивается с проблемами и какими-либо неисправностями. Несмотря на это, систему торможения нужно время от времени тщательно тестировать, принимая во внимание общую важность её эксплуатации.
https://youtube.com/watch?v=pJhDToPH2hY
Как самостоятельно проверить работоспособность тормозной системы?
Существует два достаточно простых способа проверить функциональность вакуумного усилителя тормозов. Первый метод включает в себя следующие шаги:
- Завести и прогреть двигатель.
- Заглушить его.
- Несколько раз нажать на тормозную педаль.
При первом нажатии педаль должна быть нажата до конца. При повторных нажатиях ход педали должен уменьшаться. Если при многократном нажатии не наблюдается изменений, это указывает на отсутствие разряжения в усилителе.
Второй способ проверки выполняется при выключенном двигателе. Необходимо несколько раз нажать на тормозную педаль до упора, а затем зафиксировать её в нажатом состоянии. После этого следует завести двигатель. Если система функционирует корректно, педаль немного опустится вниз.
Для быстрой оценки работы вакуумного усилителя тормозов можно провести простой тест. При работающем двигателе нужно сильно нажать на тормоз, а затем заглушить двигатель. Если в течение минуты после остановки двигателя педаль немного поднимется, это может свидетельствовать о наличии небольшой утечки воздуха в системе. В таком случае потребуется провести определенные ремонтные работы.
Способы самостоятельного устранения неисправностей
Наличие неисправности автоматически влечёт за собой необходимость проведения ремонтных работ.
Для этого потребуется обратиться в СТО или провести восстановление своими руками, при наличии необходимых инструментов и оборудования.
При желании провести ремонтные работы самостоятельно, в первую очередь придётся приобрести новый усилитель, посетив имеющий положительную репутацию автомагазин.
После совершения покупки, нужно выполнить следующую последовательность действий:
- Требуется отсоединить от тормозной педали авто специальный шток вакуумного усилителя. Для этой цели потребуется аккуратно снять стопорную пластинку пальца, немного поддев её предварительно чем-то острым.
- В подкапотном пространстве необходимо разъединить колодку с проводками от основного датчика уровня тормозной жидкости.
- Аккуратно снимается шланг, посредством удержания обратного клапана рукой.
- От вакуумного усилителя откручивается, при помощи ключей, цилиндр тормоза. При этом не нужно отсоединять все тормозные трубки.
- Необходимо отвернуть 4 гайки кронштейна, в той части, где устройство прикреплено к кузову транспортного средства.
После всех этих действий можно будет без проблем снять деталь одновременно с кронштейном. Потом нужно будет просто отсоединить кронштейн от усилителя, открутив ещё пару гаек. После этого можно считать усилитель полностью снятым.
Устранив вышедший из строя элемент, можно будет подсоединить совершенно новый, приобретенный в автомагазине усилитель. Для этого потребуется совершать обратную последовательность действий.
-
Читайте также:
Заключение
Вакуумный усилитель тормозной системы автомобиля играет ключевую роль и является необходимым элементом. Без него функционирование системы становится невозможным. Если усилитель перестанет работать, водителю придется прикладывать значительные усилия для простого торможения, вплоть до использования обеих ног для нажатия на педаль. Более того, передвижение на автомобиле без исправного усилителя представляет собой серьезную опасность. В случае необходимости экстренного торможения может не хватить расстояния, отведенного для безопасной остановки.
Частые причины выхода из строя вакуумного усилителя тормозов
Вакумный усилитель тормозов — это важный компонент системы торможения автомобиля, который обеспечивает более легкое нажатие на тормоза. Однако, как и любое другое устройство, он может выйти из строя. Понимание причин, по которым это может произойти, поможет водителям своевременно выявлять и устранять проблемы.
Одной из наиболее распространенных причин неисправности вакуумного усилителя является утечка вакуума. Это может произойти из-за повреждения или износа уплотнительных колец, шлангов или соединений. Если вакуумный шланг треснул или отсоединился, это приведет к недостаточному давлению, что затруднит работу тормозов.
Еще одной причиной может быть повреждение самого усилителя. Внутренние компоненты, такие как мембрана, могут изнашиваться со временем, что приводит к снижению эффективности работы устройства. Если мембрана порвана или деформирована, это также может вызвать утечку вакуума.
Коррозия и загрязнение также могут стать причиной выхода из строя вакуумного усилителя. Влага и грязь, попадая внутрь устройства, могут привести к образованию ржавчины и других отложений, что негативно сказывается на его работе. Регулярное обслуживание и проверка системы тормозов помогут предотвратить такие проблемы.
Наконец, неправильная установка или несоответствие компонентов также могут стать причиной неисправности. Если вакуумный усилитель был установлен неправильно или не соответствует спецификациям автомобиля, это может привести к его преждевременному выходу из строя.
Понимание этих причин поможет водителям более внимательно следить за состоянием вакуумного усилителя тормозов и своевременно проводить необходимые проверки и ремонты.
Вопрос-ответ
Как устроен вакуумный усилитель тормоза?
Устройство вакуумного усилителя тормозов. Внешне ВУТ представляет собой округлый герметичный корпус в виде приложенных друг к другу ободками тарелок с выходящими с двух сторон штоками. Со стороны моторного отсека шток соединен с главным тормозным цилиндром (ГТЦ), а со стороны салона — непосредственно с педалью тормоза.
Каков принцип работы усилителя тормозов?
Принцип работы усилителя тормозов состоит из двух камер, разделённых подвижной мембраной. Для усиления усилия, прилагаемого водителем к педали, между камерами усилителя создаётся разность давлений. Для этого в неактивированном состоянии усилитель тормозов вакуумируется.
Советы
СОВЕТ №1
Перед проверкой вакуумного усилителя тормозов убедитесь, что двигатель автомобиля работает. Вакуумный усилитель требует наличия вакуума, который создается только при работающем двигателе. Это позволит вам получить точные результаты проверки.
СОВЕТ №2
При проверке вакуумного усилителя обратите внимание на наличие утечек вакуума. Для этого можно использовать мыльный раствор: нанесите его на соединения и шланги. Если появятся пузырьки, это указывает на утечку, и вам следует заменить поврежденные детали.
СОВЕТ №3
Регулярно проверяйте состояние тормозной жидкости и системы тормозов в целом. Некачественная или загрязненная тормозная жидкость может негативно сказаться на работе вакуумного усилителя и всей тормозной системы, поэтому следите за ее уровнем и состоянием.
СОВЕТ №4
Если вы заметили, что тормоза стали менее эффективными или педаль тормоза проваливается, не откладывайте проверку вакуумного усилителя. Своевременная диагностика может предотвратить серьезные проблемы с тормозной системой и обеспечить вашу безопасность на дороге.
