В этой статье рассмотрим сборку усилителя для сабвуфера на основе микросхемы TDA1562Q, обеспечивающей мощность до 70 Вт. Создание собственного усилителя улучшит качество звучания вашей автомобильной аудиосистемы и добавит глубокие басы. Мы предоставим схему устройства и пошаговые инструкции, которые помогут вам успешно собрать усилитель, даже без большого опыта в электронике.

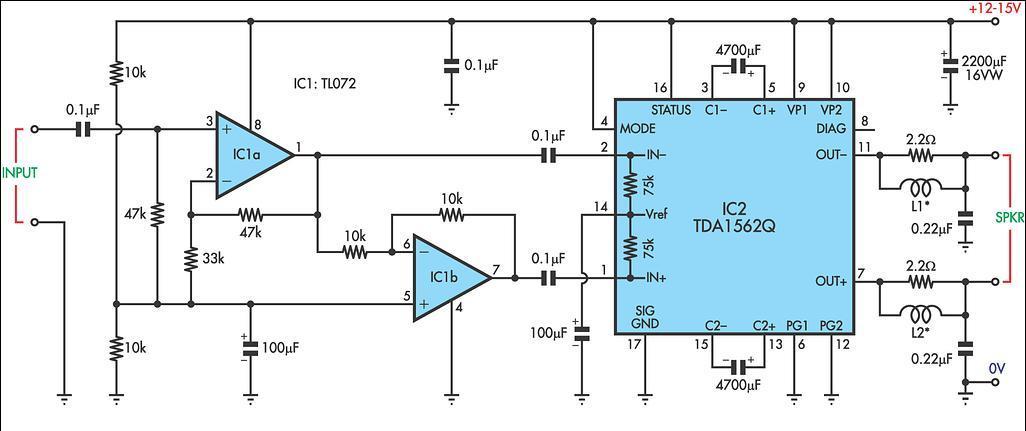

Принципиальная схема усилителя
Представляем вашему вниманию основную схему усилителя.
Эта схема включает не только усилитель мощности, но и предусилитель, который реализован на базе сдвоенной микросхемы операционного усилителя. Кроме того, он выполняет функции частотного фильтра.
При подключении к автомобильному аккумулятору максимальная выходная мощность усилителя достигает примерно 50 Вт, что вполне достаточно для эффективной работы среднего сабвуфера.
Создание усилителя для сабвуфера на основе интегральной микросхемы TDA1562Q — это увлекательный и доступный проект для любителей аудиотехники. Эксперты отмечают, что данный процесс можно разбить на три ключевых этапа.
Первый этап включает в себя подготовку необходимых компонентов и схемы. Важно тщательно выбрать детали, такие как конденсаторы и резисторы, чтобы обеспечить стабильную работу устройства. На втором этапе происходит сборка схемы на печатной плате. Здесь необходимо следить за правильностью соединений, чтобы избежать коротких замыканий и других проблем.
На заключительном этапе осуществляется тестирование и настройка усилителя. Эксперты подчеркивают, что именно на этом этапе можно добиться оптимального звучания, регулируя параметры усиления и фильтрации. В результате, правильно собранный усилитель на TDA1562Q способен значительно улучшить качество звука, делая прослушивание музыки более насыщенным и глубоким.
https://youtube.com/watch?v=QWYi2Ig1Q_A
Необходимое оборудование и компоненты
Итак, кроме вышеуказанной микросхемы нам понадобятся:

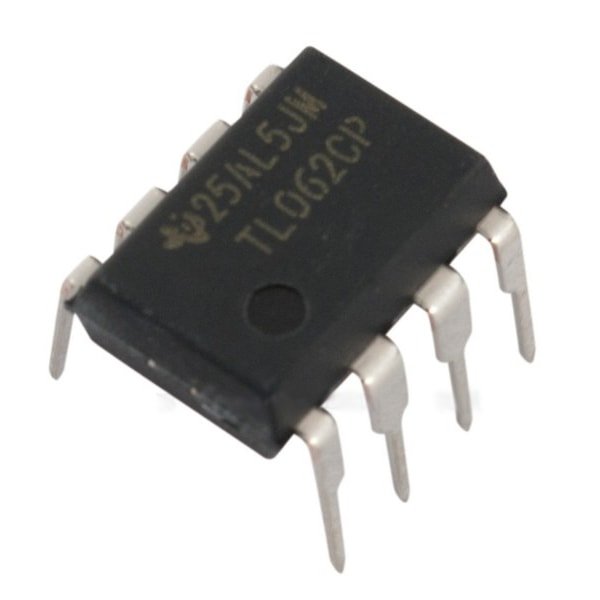

- операционный усилитель TL 072 (можно заменить на микросхемы TL 062, TL 082 или 4558);
- резисторы мощностью 0,25-0,5 Вт;
- электролитические конденсаторы (новые!);
- конденсаторы неполярные — плёночные;
- изолированные провода;
- термопаста;
- радиатор с площадью рассеивания не меньше 600 см²;
- лист одностороннего текстолита.
Так же, питание схемы рекомендуется осуществить через предохранитель на 10 А и дроссель, который можно «позаимствовать» из старой магнитолы (читайте о том, на чём должен основываться выбор автомагнитолы).
Конечно, мы не обойдемся без паяльника, припоя и некоторого умения со всем этим обращаться.
Читайте также:
| Этап сборки | Описание действий | Необходимые компоненты и инструменты |
|---|---|---|
| 1. Подготовка компонентов и платы | Закупка всех необходимых радиодеталей, проверка их работоспособности. Подготовка печатной платы (если не используется готовая) – травление, сверление отверстий. | Микросхема TDA1562Q, конденсаторы (электролитические, пленочные), резисторы, диоды, индуктивности, радиатор, термопаста, текстолит, хлорное железо (для травления), дрель, сверла, паяльник, припой, флюс. |
| 2. Монтаж компонентов на плату | Аккуратная пайка всех компонентов на печатную плату согласно схеме. Особое внимание уделить правильной полярности конденсаторов и диодов. Установка микросхемы TDA1562Q на радиатор с использованием термопасты для эффективного отвода тепла. | Паяльник, припой, флюс, пинцет, кусачки, мультиметр (для проверки соединений). |
| 3. Подключение и тестирование | Подключение усилителя к источнику питания (12В), источнику звука (например, магнитоле) и сабвуферу. Проверка работоспособности усилителя, отсутствие посторонних шумов и искажений. Настройка уровня громкости и частоты среза (если предусмотрено). | Блок питания 12В, провода для подключения, сабвуфер, источник звука, осциллограф (желательно, для более точной настройки), мультиметр. |
Интересные факты
Вот несколько интересных фактов о сборке усилителя для сабвуфера на интегральной микросхеме TDA1562Q:
-
Мощность и эффективность: TDA1562Q — это мощный усилитель класса D, который может выдавать до 2×25 Вт на нагрузке 4 Ом. Это делает его идеальным для сабвуферов, так как он обеспечивает высокую выходную мощность при низком уровне тепловых потерь, что позволяет использовать его в компактных и портативных системах.
-
Защита от перегрева и короткого замыкания: Интегральная микросхема TDA1562Q оснащена встроенными защитными функциями, которые предотвращают повреждение устройства в случае перегрева или короткого замыкания. Это делает сборку усилителя более надежной и безопасной, особенно для начинающих радиолюбителей.
-
Простота в использовании: Сборка усилителя на TDA1562Q не требует сложных компонентов или специализированных знаний в электронике. Существует множество готовых схем и плат, доступных в интернете, что позволяет даже новичкам создать качественный усилитель для сабвуфера всего за несколько часов.
https://youtube.com/watch?v=9tALTr4L4Pg
Монтаж
Основная плата усилителя

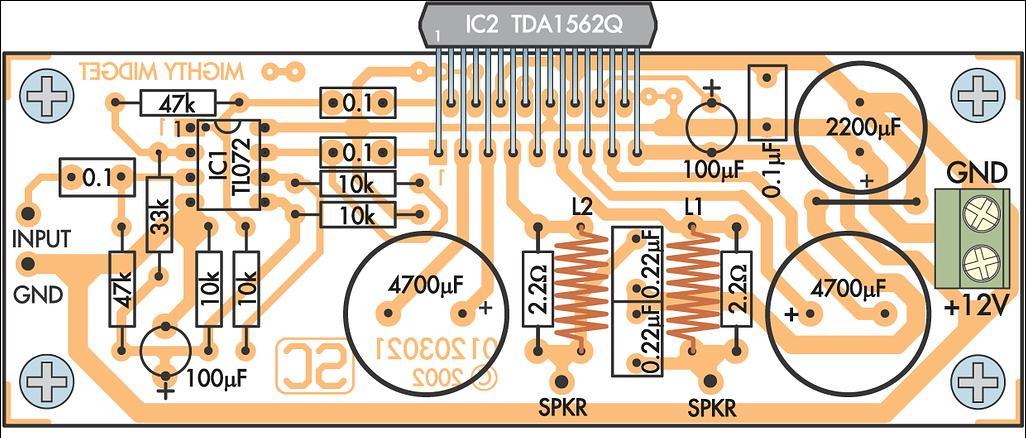

Схема печатной платы усилителя приведена ниже.
Печатную плату можно изготовить путем травления текстолита с медной подложкой раствором хлорного железа. Рисунок дорожек контактов проще перенести на плату с глянцевого листа бумаги, на котором этот рисунок напечатан с помощью лазерного принтера. Нюансы этого способа легко можно найти в интернете на соответствующих сайтах по электротехнике.
Пайку деталей производим аккуратно, удаляя излишки флюса. Особенно это касается микросхем. Микросхему операционного усилителя можно установить через восьмиконтактную панель.
Помните: перегрев полупроводниковых элементов, может привести к выходу их из строя!
Катушки индуктивности L1 и L2 в выходном фильтре усилителя, изготовляются из медной эмалированной проволоки диаметром 1 мм, путем накручивания на цилиндрический сердечник диаметром 5 мм. Количество витков катушки — 20.
Микросхему усилителя устанавливают на теплоотвод. Он должен быть площадью более 600 см². Роль радиатора может выполнить шасси авто.
После монтажа всех элементов подсоединяют провода.
Блок стабилизации и коммуникации питания
В описанной выше схеме мы применили наиболее простую конфигурацию питания усилителя от аккумулятора. Тем не менее, для достижения более надежной работы усилителя рекомендуется подключить его через стабилизатор. Это устройство можно собрать самостоятельно, так как в интернете легко найти схемы на любой вкус, но наиболее удобный вариант — использовать готовый блок стабилизации от старого усилителя или приобрести новый.
Кроме того, блок стабилизации помогает продлить срок службы аккумулятора автомобиля.
Для предотвращения разрядки аккумулятора можно использовать реле с отдельной клеммой REM, которая функционирует при напряжении 12 В. Эта клемма подключается к выходу автомагнитолы, что позволяет сабвуферу активироваться одновременно с музыкальным устройством.
Для контроля работы усилителя можно добавить светодиод в схему питания устройства.
Окончательная сборка устройства
После монтажа платы, проводим окончательную сборку усилителя и помещаем его в корпус. Корпус можно изготовить самостоятельно из обычной фанеры с помощью лобзика. На фанере вычерчивается схема по нужным размерам, вырезается лобзиком и закрепляется герметиком.
Так же корпус можно приобрести в магазине или использовать алюминиевый короб, который одновременно будет выполянть роль радиатора.
Размещая все детали в корпусе, нужно обеспечить в нем свободную циркуляцию воздуха для лучшего охлаждения деталей.
-
Читайте также:
Корпус усилителя необходимо надежно закрепить в салоне автомобиля.
Перед установкой важно убедиться в правильности полярности питания, иначе аппарат сразу сгорит.

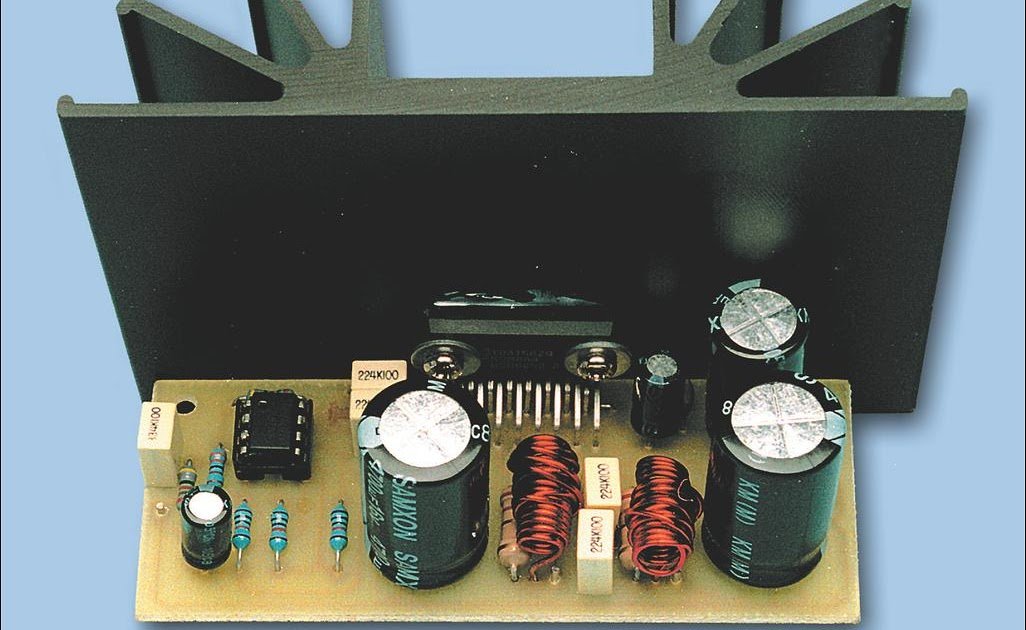

Проверка работоспособности
Теперь, когда мы разобрались с тем, как создать усилитель для сабвуфера, пришло время протестировать его. Это можно сделать в домашних условиях, однако важно соблюдать меры безопасности, чтобы избежать поражения электрическим током или повреждения устройства. Процесс тестирования выглядит следующим образом: усилитель подключается к аккумулятору, а к нему присоединяется колонка с сопротивлением 20 Ом. Затем на усилитель подается нагрузка, и проверяется его мощность.
Если у вас нет базовых знаний в области радиоэлектроники, рекомендуется проверить работоспособность усилителя, установив его в акустическую систему. Перед этим необходимо настроить магнитолу. Если после установки усилителя в систему звук стал таким, как вы ожидали, значит, усилитель был собран корректно.
https://youtube.com/watch?v=Q7FGHvDDiQo
Заключение
Монтаж усилителя своими руками имеет массу преимуществ:
- Качественный звук.
- Высокая выходная мощность.
- Достаточно простой процесс сборки.
- Экономия средств.
Если вы решили собрать усилитель самостоятельно, отнеситесь к этому серьезно, ознакомьтесь с точным описанием процесса и постарайтесь вникнуть в суть. Важно соблюдать меры безопасности во время работы. Установку каждой детали нужно производить очень внимательно и аккуратно, спешка тут ни к чему, иначе вся работа будет насмарку. Проверяйте все контакты, чтобы не пришлось делать это уже после монтажа в аудиосистему.
Это описание подойдет новичкам, которые никогда не сталкивались с работой с электроникой. Изготовление усилителя своими руками позволит значительно сэкономить на покупке этого дорогостоящего девайса. Правильная сборка может гарантировать надежную работу и качественный звук.
Настройка и оптимизация звука
После завершения сборки усилителя для сабвуфера на интегральной микросхеме TDA1562Q, следующим важным этапом является настройка и оптимизация звука. Этот процесс включает в себя несколько ключевых шагов, которые помогут добиться наилучшего качества звучания и максимальной эффективности работы устройства.
1. Подбор компонентов
Для достижения оптимального звучания необходимо обратить внимание на выбор дополнительных компонентов, таких как конденсаторы и резисторы. Например, использование качественных конденсаторов с низким ESR (эквивалентное последовательное сопротивление) может значительно улучшить отклик усилителя на низких частотах. Рекомендуется использовать конденсаторы с высоким значением напряжения, чтобы избежать их пробоя при работе устройства на максимальной мощности.
2. Регулировка уровня громкости
Настройка уровня громкости является критически важным этапом. Для этого необходимо подключить усилитель к источнику звука и установить его на минимальный уровень. Постепенно увеличивайте громкость, следя за тем, чтобы не возникало искажений. Если искажения появляются, это может указывать на перегрузку усилителя или неправильную настройку фильтров. Важно найти баланс между громкостью и качеством звука.
3. Настройка фильтров
Усилитель TDA1562Q поддерживает работу с фильтрами, которые помогают выделить низкие частоты, необходимые для сабвуфера. Рекомендуется использовать активные или пассивные фильтры, чтобы отфильтровать высокие частоты, которые не нужны для сабвуфера. Настройка частоты среза фильтра должна быть выполнена в диапазоне от 80 до 120 Гц, в зависимости от характеристик вашего сабвуфера и акустического пространства.
4. Тестирование и прослушивание
После всех настроек необходимо провести тестирование устройства. Подключите сабвуфер к усилителю и запустите различные музыкальные треки, охватывающие широкий диапазон частот. Обратите внимание на качество звучания, наличие искажений и общую динамику. Если звук не устраивает, вернитесь к предыдущим шагам и внесите необходимые коррективы.
5. Устранение проблем
Если в процессе тестирования вы столкнулись с проблемами, такими как шумы или искажения, проверьте все соединения и убедитесь, что компоненты правильно установлены. Также стоит обратить внимание на заземление устройства, так как плохое заземление может привести к появлению помех. В некоторых случаях может потребоваться дополнительная настройка фильтров или замена компонентов на более качественные.
Оптимизация звука — это не разовый процесс, а постоянная работа, которая может потребовать времени и терпения. Однако, следуя вышеописанным шагам, вы сможете добиться отличного звучания вашего сабвуфера, что сделает прослушивание музыки более приятным и насыщенным.
Вопрос-ответ
Можно ли подключить 4-канальный усилитель к сабвуферу и колонкам?
В автомобиле подключение сабвуфера к усилителю требует особого подхода. 4-канальные усилители считаются наиболее продвинутыми и позволяют подключить различные комбинации акустических компонентов: несколько колонок и сабвуфер или даже два сабвуфера.
Как подключить сабвуфер мостом к усилителю?
Мостовое подключение двух каналов. В принципе, подключение усилителя мостом — не сложная операция, для этого не нужно никаких перемычек или дополнительных соединений. Плюсовой провод от сабвуфера подключаете к плюсовой клемме (+) одного канала, а минусовой, соответственно, к минусовой (-) второго.
Можно ли подключить к усилителю колонки и сабвуфер?
Не подключайте на двухканальном усилителе одновременно колонки и сабвуфер. Наверняка у вас сработает защита усилителя, но может усилитель и сгореть. Монтаж усилителя производят в любом удобном месте – обычно в багажнике или под сиденьем. Акустическая система располагается в штатных местах, а сабвуфер в багажнике.
Что сильнее — 2 Ом или 4 Ом?
Сила удара — это мощность. Ом в основном влияет на чистоту звука. Я рекомендую 2 Ом, потому что он менее устойчив, но вы не заметите большой разницы между сабвуферами на 2 и 4 Ом. Так что в конечном счёте выбор за вами.
Советы
СОВЕТ №1
Перед началом сборки усилителя, внимательно изучите схему и технические характеристики интегральной микросхемы TDA1562Q. Убедитесь, что у вас есть все необходимые компоненты и инструменты, чтобы избежать перерывов в процессе работы.
СОВЕТ №2
При пайке компонентов на плате используйте качественный паяльник и припой. Это поможет избежать коротких замыканий и обеспечит надежное соединение. Не забывайте о технике безопасности: работайте в хорошо проветриваемом помещении и используйте защитные очки.
СОВЕТ №3
После завершения сборки обязательно проведите тестирование усилителя. Подключите его к сабвуферу и проверьте качество звука на разных уровнях громкости. Это поможет выявить возможные проблемы и скорректировать настройки перед окончательной установкой.
СОВЕТ №4
Не забывайте о правильном охлаждении усилителя. Установите радиатор на микросхему и обеспечьте достаточную вентиляцию в корпусе. Это поможет избежать перегрева и продлит срок службы вашего устройства.
