5 этапов регулировки карбюратора ВАЗ-2107

Настройка карбюратора на ВАЗ-2107 влияет на производительность и экономичность автомобиля. В этой статье рассмотрим 5 этапов регулировки карбюратора, что позволит вам самостоятельно и эффективно настроить его без обращения в автосервис. Следуя рекомендациям, вы улучшите работу двигателя, сэкономите на ремонте и получите полезные навыки в обслуживании автомобиля.

Карбюратор и его назначение

Основная функция карбюратора заключается в создании качественной воздушно-топливной смеси. В роли автомобильного топлива выступает бензин, который при искровом зажигании не всегда воспламеняется должным образом. Присутствие карбюратора в системе подачи топлива обеспечивает поступление мелкодисперсной смеси бензина и воздуха в цилиндры двигателя, где она легко воспламеняется от искры.

Задача карбюратора состоит в приготовлении топливной смеси с соблюдением оптимальных пропорций, после чего она подается в двигатель. Конструкция простого карбюратора включает в себя соединенные камеры — смесительную и поплавковую. Поплавок контролирует уровень топлива в поплавковой камере. Жиклер подает топливо в смесительную камеру, где оно распыляется и смешивается с потоком воздуха. Таким образом, формируется воздушно-топливная смесь, которая легко воспламеняется.

Регулировка карбюратора ВАЗ-2107 — важный процесс, который требует внимательного подхода и знаний. Эксперты выделяют пять ключевых этапов, которые помогут добиться оптимальной работы двигателя. Первый этап включает в себя проверку состояния воздушного фильтра и его замену при необходимости, так как чистота воздуха напрямую влияет на смесь. Второй этап — настройка холостого хода, что позволяет обеспечить стабильную работу двигателя на малых оборотах. Третий этап — регулировка уровня топлива в поплавковой камере, что критично для предотвращения перебоев в подаче смеси. Четвертый этап включает в себя настройку смеси, что позволяет добиться лучшей экономии топлива и снижения выбросов. Наконец, пятый этап — проверка и, при необходимости, регулировка дроссельной заслонки, что обеспечивает адекватный отклик на нажатие педали акселератора. Правильное выполнение этих шагов значительно улучшает работу автомобиля и продлевает срок службы двигателя.

https://youtube.com/watch?v=-QLsIrveZVU

Актуальность регулировки карбюратора

Регулировка карбюратора ВАЗ-2107 своими руками может понадобиться в следующих ситуациях:

• не запускается прогретый или холодный мотор;
• техническое обслуживание, осуществляемое дважды в год — перед зимним и перед летним сезоном;
• подергивания авто в момент трогания или после разгона;
• нестабильная работа мотора;
• сильные провалы при активации педали газа или тупая реакция.

Регулировка является обязательной мерой во всех упомянутых случаях, процедуру можно провести даже без снятия карбюратора, однако при демонтаже устройства выполнять работы намного легче. Оптимальный вариант настройки карбюратора, если его не демонтировать – регулировка холостого хода.

Интересные факты

Вот несколько интересных фактов о регулировке карбюратора ВАЗ-2107:

1. Точная настройка для экономии топлива: Правильная регулировка карбюратора может значительно снизить расход топлива. На ВАЗ-2107, как и на других автомобилях с карбюраторной системой, оптимизация соотношения воздух-топливо позволяет не только улучшить экономичность, но и повысить мощность двигателя.

2. Влияние высоты над уровнем моря: Эффективность работы карбюратора зависит от атмосферного давления и высоты над уровнем моря. На больших высотах воздух становится разреженным, что требует корректировки карбюратора для поддержания оптимального соотношения смеси. Это особенно актуально для владельцев автомобилей, которые часто путешествуют в горные районы.

3. Значение температуры двигателя: Перед началом регулировки карбюратора важно прогреть двигатель до рабочей температуры. Это связано с тем, что характеристики смеси изменяются в зависимости от температуры, и только при правильной температуре можно добиться точной настройки, что в свою очередь влияет на стабильность работы двигателя и его динамические характеристики.

https://youtube.com/watch?v=pII8GydxErM

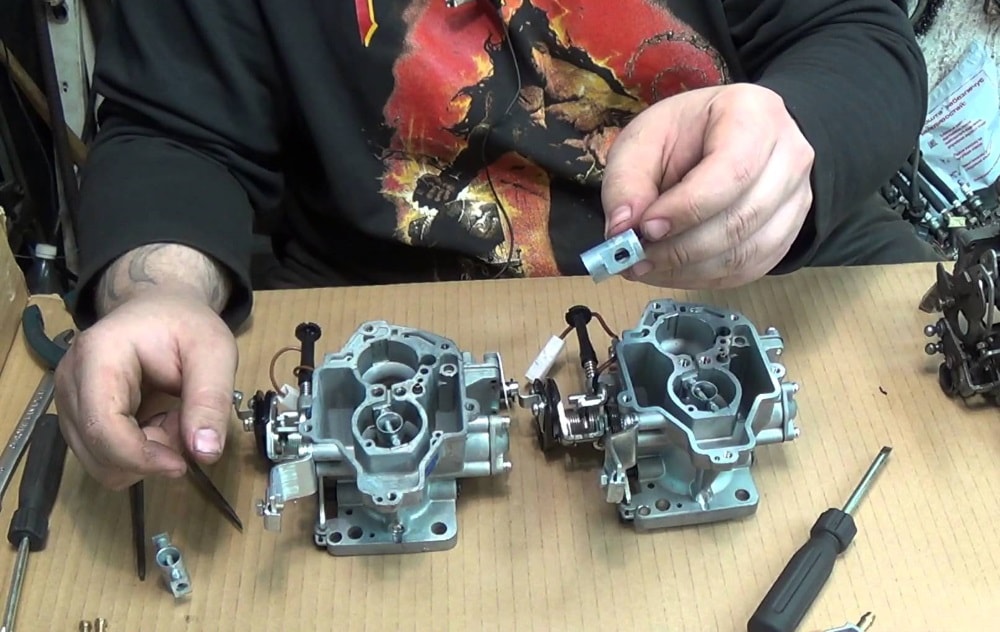

Настройка карбюратора ВАЗ-2107

Определите, к какому типу принадлежит карбюратор вашего автомобиля, и затем приступайте к регулировке, следуя пошаговой инструкции. Учитывая тип устройства, вы сможете правильно выбрать комплект для его ремонта, если возникнет такая необходимость.

Обратите внимание на табличку, расположенную на корпусе карбюратора в центральной части. На ней указан номер, по которому следует подбирать запасные части. Подготовка карбюратора к регулировке включает в себя следующие шаги. Важно тщательно очистить карбюратор перед выполнением дальнейших действий, так как за годы эксплуатации на нем накапливаются моторное масло, грязь и пыль.

Следуйте этим шагам:

1. Сначала снимите корпус воздушного фильтра, иначе вы не сможете качественно очистить карбюратор.
2. При помощи ключа на 10 отвинтите гайки с крышки корпуса и извлеките шайбы; воздушный фильтр придется убрать вместе с крышкой.
3. Затем используйте ключ на 8, чтобы отвинтить четыре гайки, которые удерживают корпус. Снимите его вместе с шлангами.
4. Не снимая мотор, начните очистку карбюратора с помощью керосина или специализированных средств для чистки двигателя. Если двигатель горячий, процесс пройдет быстрее. Избегайте использования растворителей, так как они могут повредить элементы из технической резины или пластика.

Также рекомендуем ознакомиться с материалом нашего эксперта, в котором подробно рассматривается регулировка карбюратора ВАЗ-2108.

Не забудьте изучить статью специалиста, посвященную регулировке карбюратора на ВАЗ-2109.

Следующая регулировка включает в себя пять этапов, описанных ниже.

Привод дроссельной заслонки

При неправильной настройке рассматриваемого привода приемистость мотора ухудшается наряду с показателями разгонной динамики. Воспользуйтесь помощью напарника, подготовьте фонарик с отвёрткой, рожковый ключ на 8, а также штангенциркуль. Дальше следуют действия:

1. До конца утопите подсос, в это время напарнику нужно будет надавить на педаль газа до пола. Открытие дроссельной заслонки на данном этапе будет полным. Направьте свет фонарика в сторону первой камеры, как только напарник отпустит педаль газа, вы заметите, как закроется камера. Исключено наличие даже малейших щелей.
2. Для определения длины тяги воспользуйтесь штангенциркулем, ориентируйтесь на параметр в 8 см. Подгоните длину тяги к указанному параметру посредством вращения наконечников, не забудьте отвернуть гайки, которые контрят.
3. Поставьте тягу на место и повторите замеры. В последнее время для изготовления тяг используется пластмасса низкого качества, которая даёт усадку, поэтому замеры необходимо будет также провести повторно через пару недель.

Поплавковая система

Значения свободного хода поплавка ориентировочно составляют 14 мм с одной стороны, а с противоположной — 6,5 мм. Регулировку можно выполнить с помощью специального проверочного шаблона. Поплавок не должен сильно прижимать шарик клапана, а лишь слегка касаться его. Если длина не соответствует указанному значению в меньшую сторону, необходимо немного подогнуть язычок игольчатого клапана.

Следующий шаг — настройка уровня открытия клапана. Когда поплавок находится в верхнем положении, подача топлива уменьшается. При увеличении расхода топлива поплавок изменяет свое положение на противоположное, как только резко нажимается на педаль газа и открывается дроссельная заслонка.

Не забудьте также отрегулировать отклонение поплавка в другую сторону. Отодвиньте его от крышки на максимально возможное расстояние и проверьте с помощью шаблона. Толщина шаблона должна составлять 14 мм. Если параметры не совпадают, подогните упор кронштейна крепления. На этом этапе величина свободного хода должна составлять 8 мм. Чтобы обеспечить стабильный поток бензина, обязательно проверьте состояние фильтров и сеток.

Ускорительный насос

Чтобы рассматриваемая проверка стала доступной, необходимо обеспечить присутствие бензина в карбюраторе. Несколько раз активируйте педаль газа и параллельно следите за клювиком, локализированном в диффузоре вторичной камеры, из которого должна появиться струйка бензина. Если её нет, придётся продуть клювик, предварительно вывернув распылитель.

Нажмите на газ, когда распылитель будет снят, и убедитесь в наличии бензина в соответствующем канале. Аккуратно снимите распылитель, следите за тем, чтобы прокладка, выполненная из меди, никуда не пропала. Если бензина нет, необходимо решать проблему с герметичностью диафрагмы. Для проверки герметичности снимите с корпуса крышку путём снятия четырёх винтов посредством крестообразной отвёртки. Будьте внимательны, не потеряйте пружину. Диафрагма в случае нарушения герметичности ремонту не подлежит, её придется менять на новую.

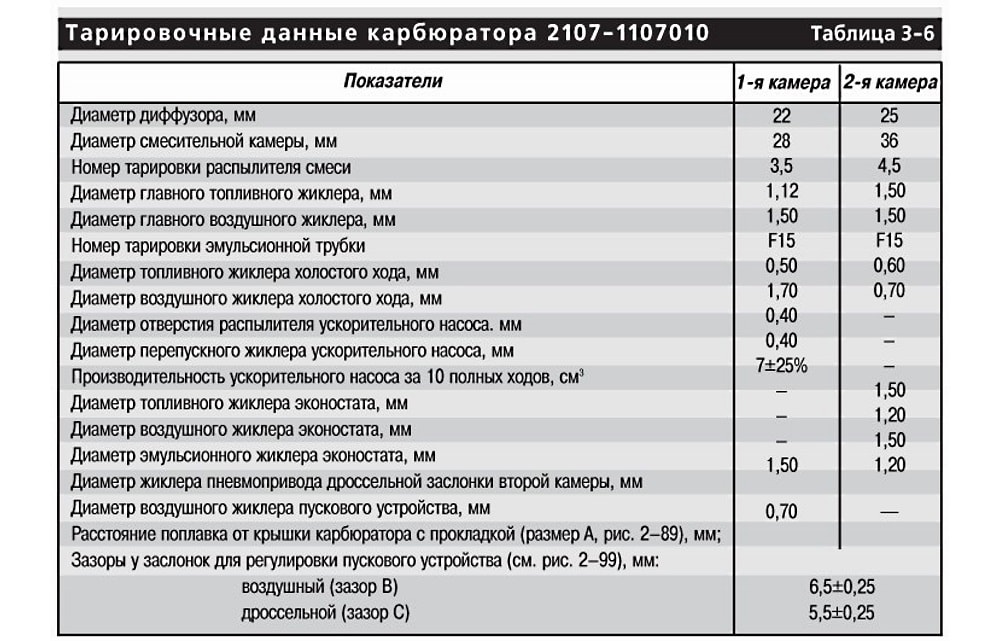

Жиклеры

Жиклеры могут забиваться при использовании некачественного бензина. Сняв крышку карбюратора, вы сможете увидеть характерные отложения в поплавковой камере. Эти отложения легко попадают в топливные каналы и со временем могут полностью перекрыть доступ бензина. Для устранения проблемы достаточно продуть каналы с помощью компрессора или насоса для шин.

Также рекомендуется использовать аэрозоль для очистки жиклеров. Вставьте трубку от баллончика в каждый жиклер по очереди и тщательно промойте их. Не следует менять местами жиклеры в поплавковой камере во время проверки, так как это может привести к значительному увеличению расхода топлива.

Если у вас нет аэрозоля, а продувка каналов не дала нужного результата, выверните жиклеры из их гнёзд и промойте их. Погрузите жиклеры на несколько минут в растворитель 646 или 647, чтобы растворить все накопившиеся отложения. Эмульсионные трубки также необходимо очистить, для этого используйте стержень подходящего диаметра.

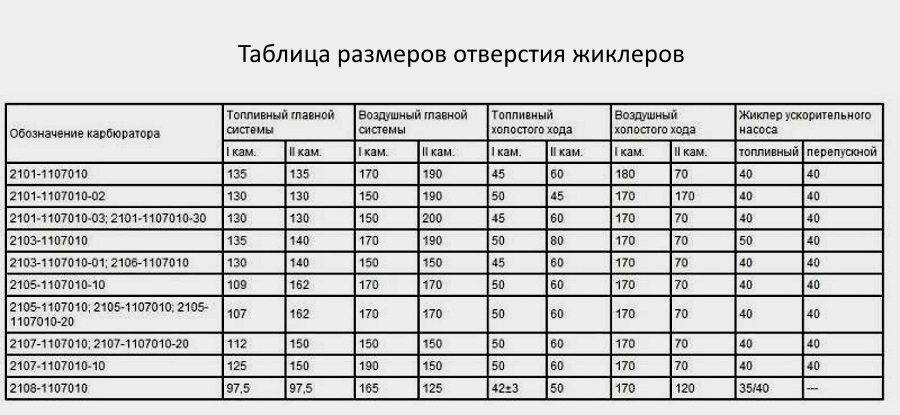

Не забудьте очистить жиклеры как из первичной, так и из вторичной камеры. Выкрутите пустые бронзовые винты с помощью отвёртки. Извлечь жиклеры из посадочных мест достаточно просто. Размеры жиклеров обычно стандартные, поэтому вы можете не беспокоиться о том, что их перепутаете. Избегайте использования ветоши при очистке любых деталей карбюратора, так как оставшиеся ворсинки могут вызвать проблемы в работе автомобиля.

Обороты холостого хода

Зачастую именно этот этап является завершающим, если водитель принялся за настройку карбюратора. За регулировку качественных и количественных характеристик топлива отвечают два винта. Завод изготовитель зачастую запрессовывает предохранительные втулки на эти винты после выполнения заводских настроек. Их установка допускает минимальное и несущественное проворачивание винта, поэтому необходимо их снять, чтобы выполнить полноценную регулировку. Если речь идёт о регулировке в условиях СТО, по завершении работ втулки устанавливаются на свои места.

Дополнительно рекомендуем прочитать статью нашего специалиста, посвящённую тому, как проверить и почистить датчик холостого хода.

В некоторых случаях обороты двигателя посредством вращения винтов не меняются, если зазор между дроссельной заслонкой и диффузором слишком большой. Для выставления зазора используйте винт, расположенный возле винта качества топливной смеси.

https://youtube.com/watch?v=E-thHjN5J9o

Вывод

Освоение пошагового руководства по регулировке автомобильного карбюратора поможет вам избежать визитов в автосервис, что, в свою очередь, позволит сэкономить деньги и углубить свои знания о работе основных компонентов вашего автомобиля.

Проверка и регулировка смеси

Регулировка смеси является одним из ключевых этапов настройки карбюратора ВАЗ-2107, так как правильное соотношение топлива и воздуха обеспечивает оптимальную работу двигателя, его мощность и экономичность. Для начала необходимо подготовить все необходимые инструменты: отвертки, манометр, тахометр и, возможно, специальный прибор для проверки состава выхлопных газов.

Первым шагом в проверке смеси является запуск двигателя и его прогрев до рабочей температуры. Это важно, так как карбюратор может вести себя по-разному на холодном и горячем двигателе. После прогрева двигателя следует установить тахометр, чтобы контролировать обороты двигателя во время регулировки.

Далее необходимо проверить, как двигатель работает на холостом ходу. Для этого нужно установить обороты на уровне 800-900 об/мин. Если двигатель глохнет или работает нестабильно, это может указывать на неправильное соотношение смеси. В этом случае следует отрегулировать винт качества смеси, который находится на карбюраторе. Поворачивая его, можно увеличить или уменьшить количество топлива в смеси. Важно делать это постепенно, по четверти оборота, и наблюдать за изменениями в работе двигателя.

После регулировки винта качества смеси, необходимо повторно проверить обороты двигателя. Если они все еще не соответствуют норме, возможно, потребуется отрегулировать винт холостого хода, который отвечает за количество воздуха, поступающего в карбюратор. Поворачивая этот винт, можно добиться стабильной работы двигателя на холостом ходу.

Следующий этап — это проверка состава выхлопных газов. Для этого можно использовать газоанализатор, который покажет, соответствует ли содержание угарного газа и других компонентов нормам. Если показатели превышают допустимые значения, это может указывать на обогащенную смесь, и потребуется дальнейшая регулировка.

После всех проведенных манипуляций важно провести тест-драйв автомобиля. Это позволит оценить, как изменилось поведение двигателя в различных режимах работы. Если все настройки выполнены правильно, двигатель должен работать ровно, без провалов и подергиваний, а расход топлива должен находиться в пределах нормы.

Таким образом, проверка и регулировка смеси — это важный процесс, который требует внимательности и аккуратности. Правильная настройка карбюратора ВАЗ-2107 не только улучшает его работу, но и продлевает срок службы двигателя.

Вопрос-ответ

На сколько оборотов выкручивать винт качества ВАЗ 2107?

Винт качества выкрутил на 2 оборота от упора. Этот винт регулирует соотношение воздуха и бензина.

Как происходит настройка карбюратора?

Самая простая методика регулировки холостого хода карбюратора — постепенно уменьшать обороты двигателя винтом количества и увеличивать, крутя «качество». Так в несколько итераций можно подобрать оптимальный состав смеси, а в конце выставить необходимое для устойчивой работы двигателя количество оборотов.

Сколько оборотов выкручивать винт количества?

Соответствовать норме, поэтому закрутить или выкрутить винт количества таким образом, чтобы обороты составляли 850-900 оборотов в минуту.

Советы

СОВЕТ №1

Перед началом регулировки карбюратора обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля. Это поможет вам понять основные параметры и особенности работы карбюратора ВАЗ-2107.

СОВЕТ №2

Используйте качественные инструменты для регулировки. Наличие точного измерительного оборудования, такого как манометр и тахометр, значительно упростит процесс и повысит точность настройки.

СОВЕТ №3

Регулировку карбюратора лучше всего проводить на прогретом двигателе. Это обеспечит более точные результаты, так как температура влияет на характеристики смеси и работу двигателя.

СОВЕТ №4

Не забывайте о регулярной проверке состояния воздушного фильтра. Загрязненный фильтр может негативно сказаться на работе карбюратора, поэтому его чистка или замена должны быть частью обслуживания автомобиля.
