Топливная система современного автомобиля — 5 важных конструктивных элементов

Топливная система автомобиля обеспечивает его эффективную работу и производительность. Она отвечает за подачу топлива к двигателю, что влияет на мощность, экономичность и устойчивость в различных режимах эксплуатации. В этой статье рассмотрим пять ключевых элементов топливной системы, которые обеспечивают ее надежность и функциональность. Понимание этих компонентов поможет владельцам автомобилей заботиться о своем транспортном средстве, своевременно выявлять и устранять неисправности, что обеспечит долгую и бесперебойную работу двигателя.

Назначение топливной системы

Топливная система играет ключевую роль в подаче бензина или дизельного топлива из бака непосредственно в цилиндры двигателя. На своем пути топливо смешивается с воздухом, и в поршневую систему поступает уже готовая смесь. В цилиндрах происходит процесс детонации, то есть микровзрыв этой топливной смеси. Энергия, высвобождаемая в результате детонации, передается на коленчатый вал, где преобразуется в крутящий момент, который затем передается на колеса автомобиля.

Современные автомобили оснащены сложными топливными системами, которые обеспечивают эффективную работу двигателя. Эксперты выделяют пять ключевых конструктивных элементов, играющих важную роль в этом процессе. Во-первых, топливный насос отвечает за подачу топлива из бака к двигателю, обеспечивая необходимое давление. Во-вторых, фильтр очищает топливо от примесей, что предотвращает повреждение двигателя. Третьим важным элементом является инжектор, который распыляет топливо в камеру сгорания, обеспечивая оптимальную смесь с воздухом. Четвертым элементом является регулятор давления, который поддерживает стабильное давление в системе. Наконец, датчики, такие как датчик массового расхода воздуха, обеспечивают точную настройку работы двигателя. Все эти компоненты работают в гармонии, что позволяет автомобилю демонстрировать высокую производительность и экономичность.

https://youtube.com/watch?v=ftuEgPnlsYQ

Устройство и основные конструктивные элементы

По конструкции всю топливную систему можно разделить на такие элементы:

1. Бак для топлива. Баки бывают разные по конфигурации и объёму. Оснащены датчиком уровня топлива, который даёт понимание водителю об уровне наполненности бака. Для заливки топлива в баке есть горловина, закрывающаяся крышкой.
2. Топливные магистрали. Представляют собой набор трубчатых магистралей, по которым топливо доходит из бака до распределяющего устройства.
3. Фильтры. Применяются фильтры грубой и тонкой очистки (читайте о том, где находится топливный фильтр). Фильтр грубой очистки монтируется непосредственно на бак с топливом и представляет собой металлическую решётку. Этот фильтр не даёт проникнуть большим частичкам загрязнений в магистрали топливной системы. Фильтр тонкой очистки устанавливается непосредственно в моторном отсеке перед топливным насосом. Он уже отлавливает более маленькие частички грязи.
4. Топливные насосы. По конструкции устанавливают два или один топливный насос. Их количество зависит от конструкции смеси образователя. В карбюраторных типах насос стоит один. В дизельных двигателях устанавливают насосы низкого и высокого давления.
5. Смесеобразователь. Этот элемент отвечает за смешивание топлива с воздухом и впрыск смеси в двигатель. В бензиновых двигателях это карбюратор или же инжектор.

Интересные факты

Вот несколько интересных фактов о топливной системе современных автомобилей и её ключевых конструктивных элементах:

1. Топливный насос: Современные автомобили часто используют электрические топливные насосы, которые находятся в бензобаке. Это позволяет обеспечить стабильное давление топлива и улучшает его подачу к двигателю. Интересно, что некоторые насосы могут автоматически регулировать свою производительность в зависимости от потребностей двигателя, что способствует экономии топлива и снижению выбросов.

2. Фильтр тонкой очистки: Фильтры топлива в современных автомобилях могут иметь сложные конструкции, включая несколько слоев фильтрации. Они не только задерживают частицы грязи и ржавчины, но и могут улавливать воду, что предотвращает коррозию и повреждение инжекторов. Некоторые фильтры имеют срок службы до 100 000 км, что делает их важным элементом для поддержания работоспособности топливной системы.

3. Инжекторы: Современные инжекторы работают с высокой точностью и могут распылять топливо в виде мелкодисперсного тумана. Это улучшает смешивание топлива с воздухом и способствует более эффективному сгоранию. Интересно, что некоторые инжекторы могут работать в режиме “двойного впрыска”, когда топливо подается как в впускной коллектор, так и непосредственно в камеру сгорания, что позволяет оптимизировать производительность и снизить выбросы вредных веществ.

https://youtube.com/watch?v=rUe9MbTurfI

Типы систем подачи топлива в двигатель

В зависимости от конструкции автомобиля, года его выпуска и типа используемого топлива, топливные системы могут значительно различаться.

По типу топлива они делятся на:

• бензиновые;
• дизельные.

Конструкция этих систем имеет существенные отличия, о которых мы расскажем ниже.

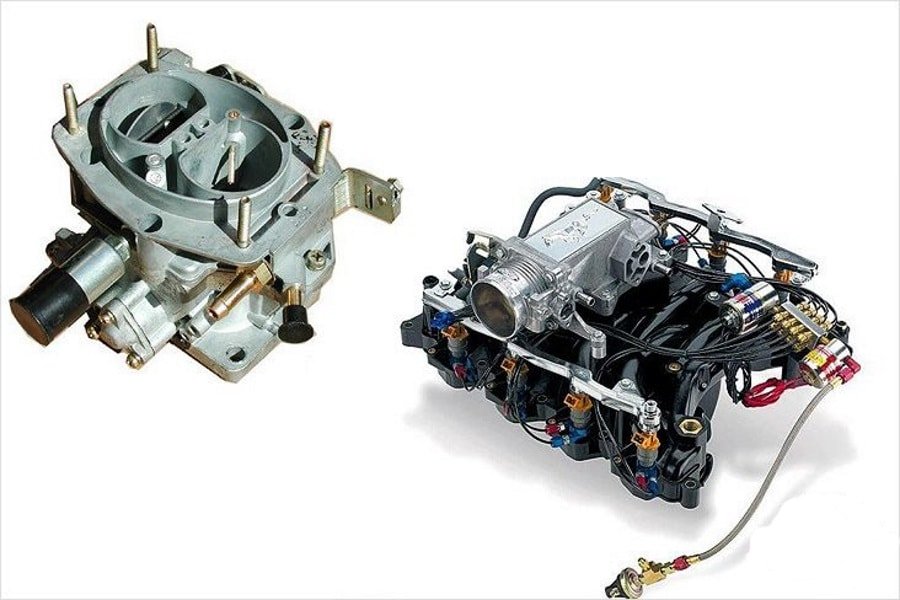

Бензиновые системы, в свою очередь, подразделяются на:

• карбюраторные;
• инжекторные.

В современных автомобилях карбюраторные системы практически не встречаются, так как в большинстве случаев используются инжекторы. Однако автомобили, выпущенные 10-15 лет назад, часто были оснащены карбюраторами, поэтому мы также рассмотрим принцип работы этих систем.

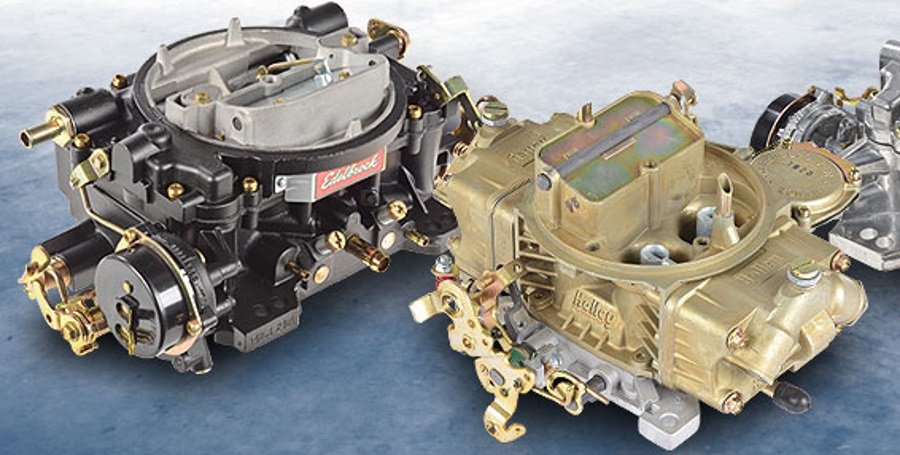

Топливная система карбюраторных двигателей

По конструкции карбюратор состоит из корпуса, поплавковой камеры, клапанов, жиклеров, смеси образующей камеры. В карбюраторной системе топливный насос устанавливается один —  малого давления. Устанавливается он в моторном отделении, недалеко от карбюратора. Насос накачивает топливо в поплавковую камеру. Своё название эта камера получила за счёт поплавка, который регулирует её наполнение. Если в камере больше топлива, чем нужно, поплавок подымает игольчатый клапан. Игольчатый клапан закрывает подачу топлива в камеру. При недостатке топлива в камере весь процесс происходит наоборот.

обратный клапан топливной системы.

Из поплавковой камеры топливо через жиклер, который представляет собой трубочку с малым отверстием, подаётся в камеру смешивания. В этой камере бензин смешивается с воздухом, который в свою очередь поступает из воздухозаборника.

Регулируется подача топлива дроссельной заслонкой, а она тросиком связана с педалью газа в авто. Из карбюратора смесь подаётся в двигатель с помощью обратной тяги от цилиндропоршневой группы. Иными словами, поршень всасывает топливную смесь.

Бывают три вида топливной смеси:

1. Обогащённая. В составе этой смеси увеличенное количество топлива и уменьшенный объём воздуха. Это приводит в свою очередь к перерасходу топлива. Такую смесь применяют при запуске двигателя автомобиля. Регулируется это с помощью так называемого «подсоса». После прогрева двигателя смесь необходимо сделать нормальной и убрать «подсос».
2. Нормальная. В составе смеси нужное количество топлива и воздуха. Это иными словами золотая середина.
3. Обеднённая. В этой смеси количество воздуха больше нужного, а топлива меньше. Это влечёт за собой уменьшение расхода и мощности. Машина будет с трудом подниматься на горки, особенно гружёная. Скорость станет значительно меньше.

Регулируется качество смеси на карбюраторе болтом. Вообще стоит сказать, что на карбюраторе есть винт холостого хода и качества смеси. Именно винтом качества смеси и регулируется её состав.

Если нет понимания, как регулировать, то лучше доверить это дело профессионалу. Эта работа очень точная и здесь нужны навыки.

Одна из самых частых проблем карбюраторных типов систем — это как раз самостоятельная регулировка. Бывают ситуации, что дело вовсе не в настройках, а, например, в поломанном игловом клапане. Из-за переполнения поплавковой камеры расход увеличивается, а автолюбители начинают крутить винты смеси образователя. Это не приводит ни к чему.

Особенности топливной системы инжекторного двигателя

Основное различие между инжекторными и карбюраторными двигателями заключается в следующем. Топливный насос создает высокое давление, подавая топливо на топливную рампу, откуда оно поступает в двигатель через форсунки (узнайте больше о ремонте дизельных форсунок). Управление подачей топлива, его объемом и качеством осуществляется с помощью блока управления.

Вносить какие-либо изменения возможно только с использованием специального компьютера. Кроме того, блок управления не активирует подачу топлива, если хотя бы один из датчиков автомобиля неисправен. На панели приборов появится сообщение об ошибке с указанием ее кода. По этому коду можно определить, какой именно датчик нуждается в замене.

Также рекомендуем ознакомиться с материалом нашего эксперта, в котором подробно объясняется, что такое инжектор.

https://youtube.com/watch?v=iix3bbgwLZc

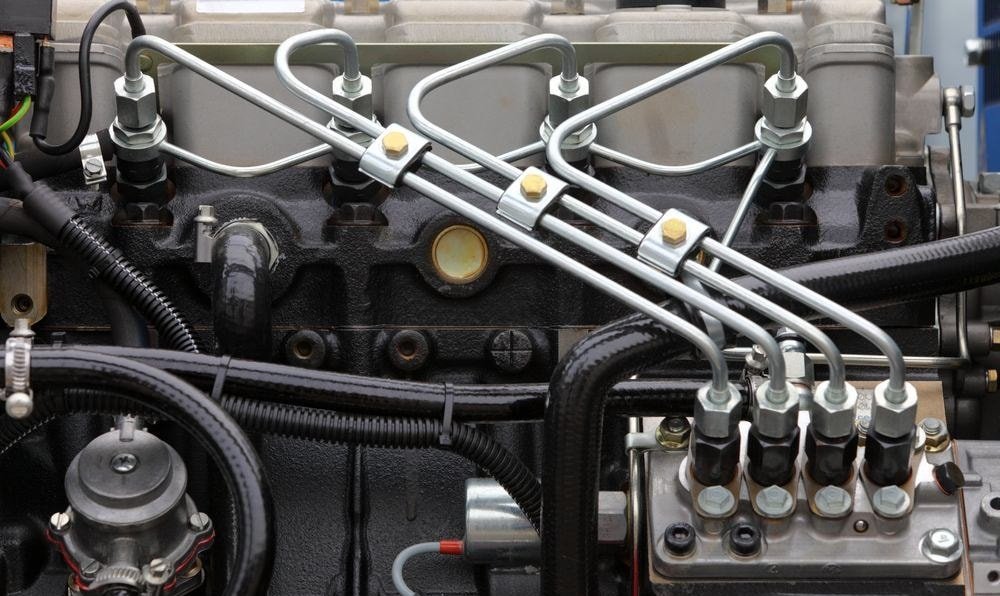

Схема топливной системы дизельного двигателя

В дизельном двигателе топливная система отличается от бензиновой. Воспламенение топливной смеси происходит вследствие сжатия воздуха и его нагрева. В таких системах не применяются свечи для детонации смеси. В дизельных двигателях применяются свечи, но накаливания. Они служат для подогрева топливной системы при пуске. При работе они не нужны.

В дизельной системе есть два топливных насоса. Один из них высокого давления, а другой низкого. Насос низкого давления качает топливо из бака. Насос высокого давления создаёт нужное давление в системе при впрыскивании. Роль распределителя выполняют форсунки, они дозируют количество смеси и определяют её качество. Для проверки износа форсунок есть специальный стенд.

Рекомендуем дополнительно прочитать подробную статью нашего эксперта, в которой описана система питания дизельного двигателя.

Особенностью дизельного двигателя является отсутствие регулирования качества смеси. Особенно это сказывается зимой при низких температурах. Так же в зимнее время дизель начинает подмерзать. Для того, чтобы этого не случалось, применяют присадки.

Заключение

Топливная система играет ключевую роль в расходе бензина или дизеля вашего автомобиля. При отсутствии надлежащего контроля и обслуживания этой системы, расход топлива может значительно возрасти. На практике гораздо проще поддерживать в хорошем состоянии то, что уже есть, чем заниматься ремонтом запущенных систем.

Регулярная замена расходных материалов, таких как топливные фильтры, а также диагностика систем подачи топлива (карбюраторов, инжекторов и форсунок) являются необходимыми мерами. Это не только поможет сэкономить деньги, но и сбережет ваше время.

Современные технологии и инновации в топливных системах

Современные топливные системы автомобилей претерпели значительные изменения благодаря внедрению новых технологий и инновационных решений. Эти изменения направлены на повышение эффективности работы двигателя, снижение вредных выбросов и улучшение общей производительности автомобиля. Рассмотрим ключевые аспекты современных технологий в топливных системах.

1. Электронное управление топливом

Современные автомобили оснащены электронными системами управления, которые обеспечивают точный контроль над подачей топлива. Использование датчиков, таких как датчики массового расхода воздуха (MAF) и кислорода (O2), позволяет системе в реальном времени адаптироваться к условиям работы двигателя. Это обеспечивает оптимальное соотношение воздух-топливо, что, в свою очередь, способствует улучшению экономии топлива и снижению выбросов.

2. Инжекторные системы

Современные инжекторные системы, такие как прямой впрыск, обеспечивают более эффективное сгорание топлива. Прямой впрыск позволяет подавать топливо непосредственно в камеру сгорания, что улучшает распыление и смешивание с воздухом. Это приводит к более полному сгоранию и увеличению мощности двигателя, а также снижению расхода топлива. Кроме того, системы с многоточечным впрыском обеспечивают более равномерное распределение топлива по цилиндрам.

3. Технологии очистки топлива

Современные топливные системы также включают в себя различные технологии очистки топлива, которые помогают предотвратить образование отложений и загрязнений. Использование фильтров тонкой очистки и систем, таких как адсорберы углеводородов, позволяет минимизировать вредные выбросы и продлить срок службы компонентов системы. Эти технологии особенно важны для автомобилей, работающих на бензине и дизельном топливе, где загрязнения могут значительно повлиять на производительность.

4. Альтернативные источники топлива

С увеличением интереса к экологически чистым технологиям, многие производители автомобилей начали внедрять системы, работающие на альтернативных источниках топлива, таких как сжиженный газ (LPG), сжатый природный газ (CNG) и электричество. Эти системы требуют особого проектирования и интеграции, но они позволяют значительно снизить выбросы углекислого газа и других вредных веществ. Например, гибридные автомобили используют комбинацию бензинового двигателя и электрического мотора, что позволяет оптимизировать расход топлива и уменьшить влияние на окружающую среду.

5. Интеллектуальные системы диагностики и мониторинга

Современные топливные системы также оснащены интеллектуальными системами диагностики, которые позволяют отслеживать состояние компонентов в реальном времени. Эти системы могут предупреждать водителя о необходимости обслуживания или замены деталей, что способствует предотвращению серьезных поломок и увеличению надежности автомобиля. Использование бортовых компьютеров и мобильных приложений для мониторинга состояния системы делает управление автомобилем более удобным и эффективным.

Таким образом, современные технологии и инновации в топливных системах автомобилей направлены на повышение эффективности, снижение вредных выбросов и улучшение общей производительности. Эти достижения становятся важными шагами к созданию более экологически чистого и экономичного транспорта.

Вопрос-ответ

Каковы пять основных компонентов топливной системы?

Топливная система. Ключевые компоненты включают топливный бак, топливный насос, топливный фильтр, форсунки и топливопроводы. При правильной работе двигателя двигатель получает ровно столько топлива, сколько необходимо для эффективного сгорания. Однако отказ любого компонента системы может серьёзно повлиять на его производительность.

Какая топливная система самая современная?

Наиболее современной системой топливоподачи для дизельных двигателей является система непосредственного впрыска COMMON RAIL. Рассмотрим подробнее её устройство. Она характеризуется впрыском топлива в цилиндр под высоким атмосферным давлением, благодаря чему снижается расход топлива, а мощность двигателя вырастает.

Советы

СОВЕТ №1

Регулярно проверяйте состояние топливного фильтра. Он отвечает за очистку топлива от примесей и загрязнений, что помогает продлить срок службы двигателя и других компонентов топливной системы.

СОВЕТ №2

Используйте качественное топливо. Некачественное или несертифицированное топливо может содержать вредные примеси, которые могут повредить топливную систему и снизить эффективность работы двигателя.

СОВЕТ №3

Обратите внимание на работу топливного насоса. Если вы заметили шум или изменения в производительности автомобиля, это может быть признаком неисправности насоса, и его следует проверить как можно скорее.

СОВЕТ №4

Не игнорируйте индикаторы на приборной панели. Если загорается лампочка, связанная с системой подачи топлива, это может указывать на проблемы, требующие немедленного внимания, чтобы избежать серьезных поломок.
