Самостоятельная замена втулок переднего и поперечного стабилизаторов: 2 пошаговые инструкции

Замена втулок стабилизатора — важная процедура для надежной работы подвески автомобиля. Стабилизатор поддерживает устойчивость и управляемость, а его втулки со временем изнашиваются, что ухудшает характеристики подвески. В этой статье представлены две пошаговые инструкции по самостоятельной замене втулок переднего и поперечного стабилизаторов. Это позволит сэкономить на услугах автосервиса и улучшить навыки обслуживания автомобиля. Следуя нашим рекомендациям, вы сможете выполнить работу быстро и качественно.

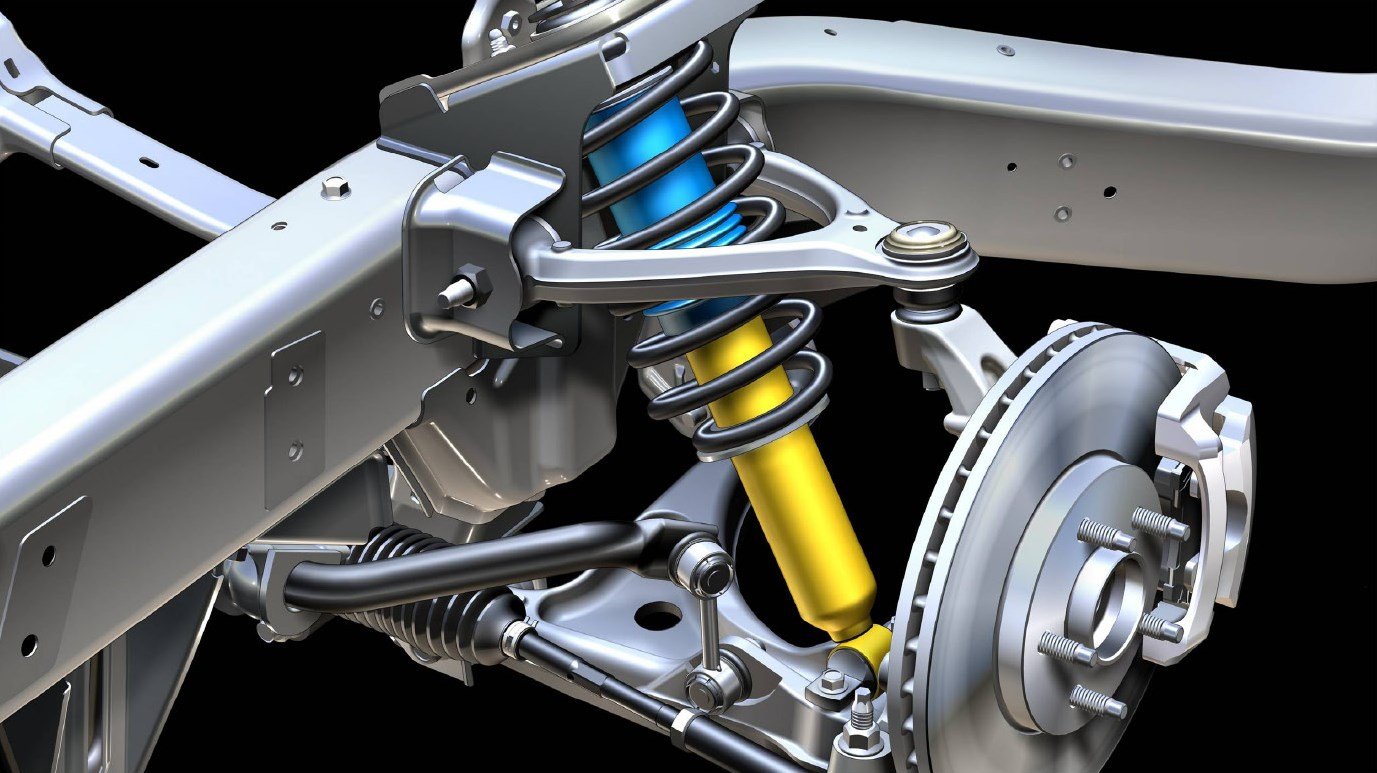

Подвеска современного автомобиля

Эксперты в области автосервиса подчеркивают, что самостоятельная замена втулок переднего и поперечного стабилизаторов — это задача, с которой может справиться каждый автолюбитель, обладающий базовыми навыками работы с инструментами. В первую очередь, важно подготовить необходимые инструменты и запчасти, а также ознакомиться с инструкцией по замене для конкретной модели автомобиля.

Первый этап включает в себя подъем автомобиля и снятие колес для доступа к стабилизаторам. Затем необходимо открутить старые втулки, используя подходящий ключ. На втором этапе устанавливаются новые втулки, которые следует тщательно зафиксировать, чтобы избежать люфта. После завершения работ важно провести тест-драйв, чтобы убедиться в правильности установки и отсутствии посторонних звуков. Такой подход не только экономит средства, но и позволяет водителю лучше понять устройство своего автомобиля.

https://youtube.com/watch?v=-dr4aueVp54

Устройство и работа подвески

Главная задача подвески — обеспечение упругой связи между кузовом и колёсами. Таким образом, подвеска смягчает толчки и прыжки, возникающие при движении автомобиля по неровной дороге или её отсутствии. Плавность хода автомобиля напрямую зависит от подвески.

Подвеска служит своеобразным амортизатором, поглощающим энергию, возникающую при наезде на неровности, либо попадания в ямы и рытвины. Однако она не гарантирует полной мягкости движения и сильно изнашивается при частом движении по неровностям.

Подвески делятся на следующие типы:

• McPherson;
•  двухрычажная;
•  многорычажная;
•  адаптивная;
•  «Де Дион»;
•  задняя зависимая;
•  задняя полузависимая;
•  пикапов и внедорожников;
•  грузовых автомобилей.

Интересные факты

Вот несколько интересных фактов о самостоятельной замене втулок переднего и поперечного стабилизаторов, а также пошаговые инструкции:

https://youtube.com/watch?v=gtJZ5c4EiPQ

Интересные факты:

1. Улучшение управляемости: Замена втулок стабилизаторов может значительно улучшить управляемость автомобиля. Изношенные втулки могут привести к увеличению крена кузова в поворотах, что негативно сказывается на стабильности и безопасности.

2. Экономия средств: Самостоятельная замена втулок стабилизаторов позволяет сэкономить значительные суммы на услугах автосервиса. Процесс не требует специальных навыков и может быть выполнен даже новичком с минимальным набором инструментов.

3. Профилактика других поломок: Регулярная проверка и замена втулок стабилизаторов может предотвратить более серьезные проблемы с подвеской, такие как износ других компонентов, что в свою очередь может привести к более дорогим ремонтам.

Пошаговые инструкции:

Замена втулок переднего стабилизатора:

1. Подготовка:

   • Поднимите переднюю часть автомобиля с помощью домкрата и установите подставки для безопасности.
   • Снимите колесо для доступа к стабилизатору.

2. Снятие старых втулок:

   • Найдите втулки стабилизатора, которые обычно находятся на кронштейнах.
   • С помощью ключа или трещотки открутите крепежные болты втулок.
   • Снимите старые втулки и очистите места их установки от грязи и ржавчины.

3. Установка новых втулок:

   • Установите новые втулки на место старых.
   • Закрепите их с помощью болтов, соблюдая рекомендуемый момент затяжки.
   • Установите колесо обратно и опустите автомобиль.

Замена втулок поперечного стабилизатора:

1. Подготовка:

   • Поднимите заднюю часть автомобиля и установите подставки.
   • Снимите задние колеса для удобства доступа.

2. Снятие старых втулок:

   • Найдите втулки поперечного стабилизатора, которые обычно расположены на концах стабилизатора.
   • Открутите крепежные болты и снимите старые втулки.

3. Установка новых втулок:

   • Установите новые втулки на место старых.
   • Закрепите их с помощью болтов, следя за правильной затяжкой.
   • Установите колеса обратно и опустите автомобиль.

Эти инструкции помогут вам успешно заменить втулки стабилизаторов и улучшить характеристики вашего автомобиля.

Подвеска типа McPherson

Подвеска McPherson — это одна из самых ранних конструкций, созданная выдающимся инженером Эрлом Макферсоном в 1960 году. Она включает в себя стабилизатор поперечной устойчивости, рычаг и опорный узел. Основным недостатком данной подвески является изменение угла развала колес, однако её популярность объясняется доступностью и высокой надежностью.

Двухрычажная подвеска

Двухрычажная подвеска представляет собой одну из наиболее совершенных конструкций. Это подвеска с двумя рычагами разной длины (верхний короткий и нижний длинный). Такая конструкция позволяет автомобилю сохранять устойчивость на дороге и обеспечивает долговечность покрышек. Каждое колесо принимает свое препятствие самостоятельно и не перекидывает нагрузку на другие колеса.

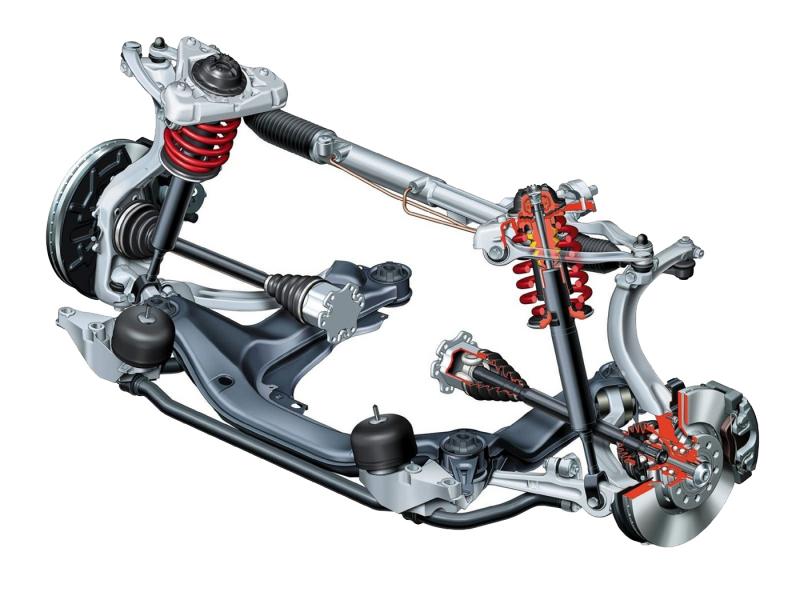

Многорычажная подвеска

Многорычажная подвеска — это относительно новая разработка, представляющая собой усовершенствованную конструкцию. Она состоит из множества рычагов, сайлент-блоков и шарниров, которые работают в тандеме для смягчения ударов и резких толчков во время движения. Благодаря этой системе уровень шума от колес в салоне автомобиля значительно снижается. Подвеска предлагает отдельные регулировки как по поперечному, так и по продольному направлениям. Каждое колесо функционирует независимо от остальных, что делает конструкцию идеальной для полноприводных автомобилей.

Несмотря на то что стоимость многорычажной подвески долгое время оставалась на высоком уровне, в настоящее время она доступна даже для владельцев автомобилей гольф-класса.

Адаптивная подвеска

Адаптивная подвеска весьма любопытна с точки зрения конструкции. Долгое время была примитивной и много весила, но сейчас её сильно модернизировали. Благодаря этому она допускает максимальный крен кузова и волновую раскачку на большой скорости и позволяет автоматически адаптироваться под любой тип покрытия дороги. В состав адаптивной подвески входят: регулируемые стабилизаторы поперечной устойчивости, активные стойки амортизаторов, блок управления ходовой частью и электронные датчики, фиксирующие неровности дороги и другие параметры.

«Де Дион»

«Де Дион» получила свое название в честь французского изобретателя, который ее разработал. Главная задача этой подвески заключается в уменьшении нагрузки на задний мост автомобиля за счет отделения картера главной передачи. В данном случае картер крепится к кузову автомобиля. Такая схема позволяет создавать как зависимую, так и независимую подвеску. Однако у нее есть и свои минусы. При резком старте кузов автомобиля может оказывать значительное давление на заднюю ось.

Задняя зависимая подвеска

Задняя зависимая подвеска — это настоящий классический вариант, так как использовался на многих старых автомобилях ВАЗ. В основу подвески входят цилиндрические винтовые пружины, представляющие собой упругие элементы. Балка заднего моста «висит» на пружинах и фиксируется к кузову посредством четырёх продольных рычагов. Реактивная поперечная штанга выполняет роль поглотителя кренов и положительно влияет на управляемость. Но комфорта и плавности хода от этой подвески не ждите, так как задний мост весит немало.

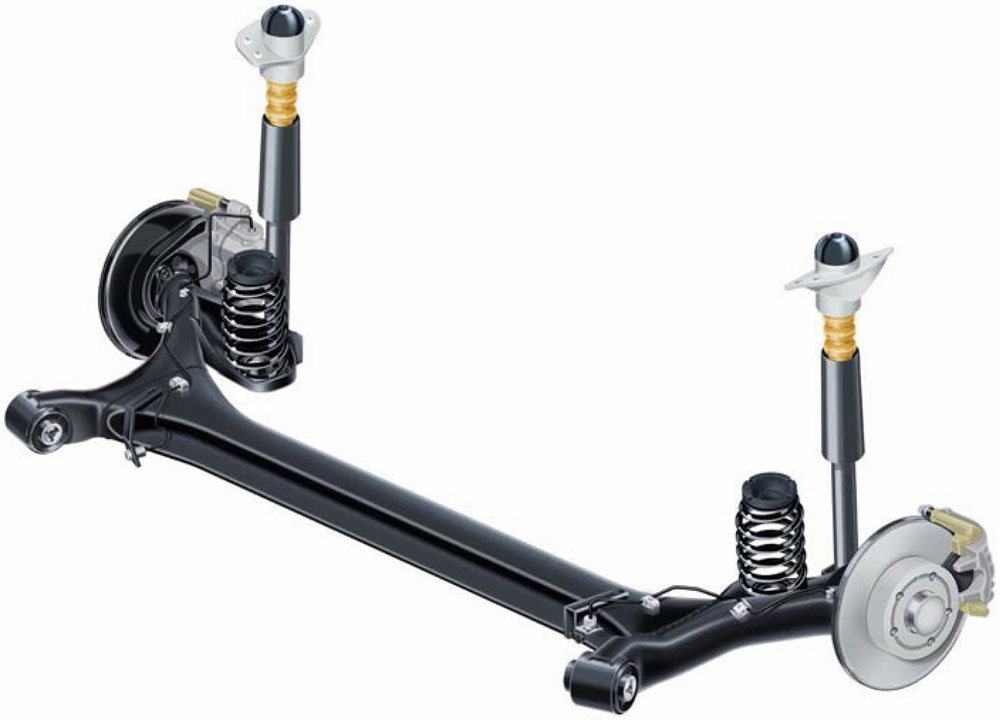

Полузависимая задняя подвеска

Полузависимая задняя подвеска обычно применяется в автомобилях с полным приводом. Ключевыми компонентами этой системы являются два продольных рычага, которые соединяются в центре с поперечиной. Данная подвеска отличается небольшой массой и не нуждается в сложном обслуживании или капитальном ремонте. Однако для автомобилей с задним приводом такая подвеска не подходит.

Другие виды подвесок

пневмобаллонах в пружины).

Подвеска грузовых автомобилей чаще всего зависимая с поперечными или продольными рессорами и гидравлическими амортизаторами. Такая конструкция позволяет упростить процесс производства и ремонта грузовиков.

Стабилизатор поперечной устойчивости: конструкция и назначение

Стабилизатор поперечной устойчивости — это ключевой элемент подвески автомобиля. Он играет важную роль в снижении наклона кузова во время поворотов, улучшении сцепления колес с дорогой и равномерном распределении нагрузки на раму. Внешне стабилизатор напоминает металлическую балку с изогнутыми концами. Он устанавливается с обеих сторон на колеса одной из осей, чаще всего на передней (такой стабилизатор называется передним). Кроме того, этот компонент конструкции также фиксируется к кузову автомобиля.

Центральная балка с опорами стабилизатора функционирует как торсион, который соединяет оба колеса с основой автомобиля (узнайте больше о конструкции стойки стабилизатора передней оси).

Диагностика подвески в сервисном центре

Стоимость такой диагностики варьируется от пятисот до тысячи рублей. Диагностика позволяет выявить дефекты подвески. Поскольку эта часть автомобиля наиболее подвержена износу, то диагностика должна проводиться оперативно и своевременно.

Определить, что наступило время проверить подвеску на исправность, вы можете по нехарактерному стуку и увеличению тормозного пути автомобиля. Устойчивость автомобиля на дороге со временем также ослабевает. Диагностика в сервисных центрах производится с помощью высокоточного оборудования (люфтомер, тестер бокового ухода) и обеспечивает максимальную информативность. После диагностики вы получите специальную диагностическую карту с результатами работы.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой рассказывается о том, в чём состоит диагностика ходовой части.

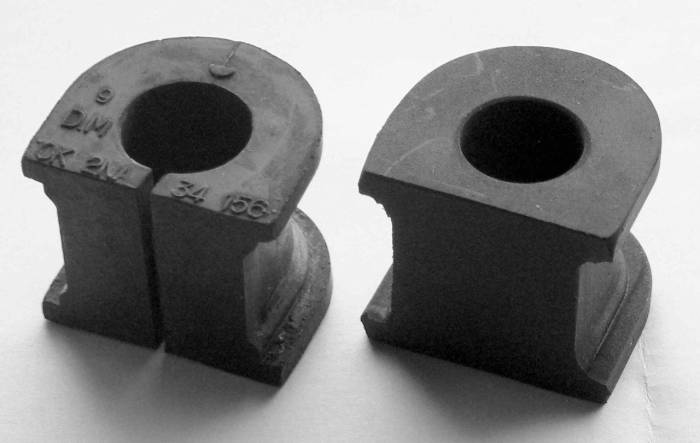

Втулки стабилизатора

Для монтажа стабилизатора используются специальные втулки. Что представляют собой втулки? Это упругие компоненты, которые обеспечивают автомобилю комфортное движение. Они также способствуют снижению шума и вибраций, возникающих при работе стабилизатора.

Втулки изготавливаются методом литья из резины или полиуретана. Форма этих элементов для большинства моделей схожа. Кроме того, они дополнительно оснащаются канавками, которые защищают от механических повреждений.

Признаки износа втулок стабилизатора

Существует несколько признаков:

• образование люфта рулевого колеса во время выполнения поворотов;
• подрагивание рулевого колеса;
• крен кузова с различным стуком и щелчками;
• вибрация и посторонний шум;
• «виляние» автомобиля в сторону при движении прямо;
• неустойчивость на дороге.

Причины неисправности втулок

Втулки стабилизатора часто выходят из строя из-за некачественного дорожного покрытия и использования различных химических реагентов. Особенно это касается реагентов, применяемых в зимний период для борьбы с гололедицей. Кроме того, агрессивный стиль вождения, который включает резкие старты и торможения, значительно ускоряет износ многих автомобильных компонентов, включая втулки стабилизатора.

Низкие температуры также могут стать серьезной причиной износа. Резина, из которой изготовлены некачественные втулки, под воздействием холода становится жесткой и теряет свою эластичность.

И, наконец, самым важным фактором, способствующим износу, является время. Втулка стабилизатора, как и многие другие детали автомобиля, имеет свой срок службы. В конечном итоге любая втулка подвержена износу и нуждается в замене.

Замена втулок стабилизатора

Необходимые инструменты

Перед тем как приступить к замене втулок стабилизатора, важно внимательно осмотреть подвеску. Сначала очистите её от грязи. Визуально определить износ втулки можно по наличию трещин и потертостей на её поверхности. Резина изношенных втулок теряет свою эластичность. Для более детального осмотра втулок лучше использовать смотровую яму или подъёмник. Если таких условий нет, можно воспользоваться простым методом: уперевшись руками в верхнюю часть крыши автомобиля, покачайте его. Если вы услышите стуки или скрипы в нижней части кузова, это будет сигналом о необходимости замены втулок.

Некоторые владельцы автомобилей пытаются увеличить срок службы втулок, применяя специальные смазки. Однако этот метод не рекомендуется, так как смазка во время движения собирает дорожный мусор и пыль. Если вы всё же решили использовать смазку, выбирайте качественные продукты, которые не повредят резину. Хорошими вариантами являются «Литол-24» и «MOLYKOTE CU-7439». Эти универсальные средства подходят даже для смазки тормозных суппортов. Смазка для втулок часто входит в состав ремонтного комплекта. В некоторых случаях вам может понадобиться лом.

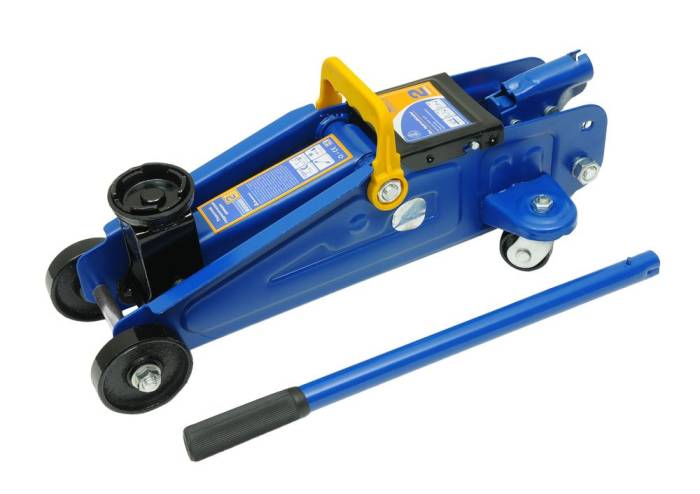

Для замены втулок вам понадобятся один или несколько домкратов. Лучше всего выполнять замену на смотровой яме, где также могут понадобиться специальные опоры. Из инструментов вам понадобятся гаечные ключи, шуруповёрт и ремкомплект.

Пошаговая инструкция по самостоятельной замене

Процесс замены втулок переднего и поперечного стабилизатора несколько отличаются.

Для замены втулок переднего стабилизатора вам необходимо совершить ряд действий, описанных ниже:

1. Установите автомобиль неподвижно над смотровой ямой или на подъёмнике.
2. С помощью инструментов ослабьте болты колес, которые находятся спереди.
3. Снимите колёса.
4. Открутите гайки крепления стоек к стабилизатору.
5. Разъедините стойки и стабилизатора.
6. Ослабьте задние болты крепления скобы, которая обрамляет втулку, а затем выкрутите передние болты.
7. Тщательно очистите от грязи места для установки новых втулок.
8. Смажьте внутренние стороны втулок с помощью силиконового спрея или мыльного раствора. Для этого может также подойти специальная смазка, имеющаяся в ремнаборах.
9. Установите втулки стабилизатора и проведите обратный монтаж всех деталей.

Чтобы заменить втулки поперечного стабилизатора, вам необходимо также установить автомобиль неподвижно над ямой или на подъёмнике. После этого совершите ряд действий, описанных ниже:

1. Подложите противооткатные башмаки под задние колеса автомобиля и слегка приподнимите передние.
2. Специальным рожковым ключом открутите гайки на скобах в местах, где они прикреплены к нижнему рычагу подвески автомобиля. Проведите эту операцию с обеих сторон штанги стабилизатора. Шайбы-гроверы под гайками снимаются вручную.
3. Снимайте скобы и извлекайте изношенные втулки. Чтобы это сделать, отогните ломом штангу стабилизатора и удерживайте её с помощью того же лома при снятии втулки.
4. Если имеются центральные втулки, то придется снимать штангу стабилизатора, крепящуюся на двух кронштейнах. Гайки на них можете открутить рожковым ключом.
5. Сняв штангу, зажимайте кронштейн в тиски. Тогда вы сможете извлечь штангу, а затем — втулку.
6. Произведите замену втулки, очистив места установки от грязи и проведя смазку.
7. Далее, как обычно, проводится обратный монтаж.

https://youtube.com/watch?v=2hp6rss27cE

Заключение

Замена втулки стабилизатора — это достаточно распространенная процедура. Тем не менее, ее можно выполнить самостоятельно, не прибегая к услугам автосервисов. Однако для вашей безопасности не лишним будет периодически обращаться в сервисный центр для проверки состояния подвески. Регулярная диагностика поможет вам обеспечить комфортное вождение. Желаем удачи и безопасных поездок!

Советы по уходу и обслуживанию стабилизаторов

Для обеспечения долговечности и надежности стабилизаторов, а также для предотвращения преждевременного износа втулок, важно следовать нескольким простым рекомендациям по уходу и обслуживанию.

• Регулярная проверка состояния втулок: Периодически осматривайте втулки стабилизаторов на наличие трещин, износа или других повреждений. Это поможет выявить проблемы на ранней стадии и предотвратить более серьезные поломки.
• Очистка от грязи и загрязнений: Старайтесь поддерживать чистоту в области стабилизаторов. Грязь и дорожные соли могут ускорить коррозию и износ втулок. Используйте мягкую щетку и воду для удаления загрязнений.
• Смазка: В некоторых случаях рекомендуется использовать специальные смазочные материалы для втулок. Это поможет уменьшить трение и износ, а также продлить срок службы деталей. Однако будьте осторожны и следуйте рекомендациям производителя автомобиля.
• Проверка креплений: Убедитесь, что все крепления стабилизаторов надежно затянуты. Ослабленные болты могут привести к неправильной работе системы и преждевременному износу втулок.
• Своевременная замена: Если вы заметили, что втулки стабилизаторов начали издавать посторонние звуки или ухудшилась управляемость автомобиля, не откладывайте замену. Чем быстрее вы замените изношенные детали, тем меньше вероятность возникновения серьезных проблем в будущем.
• Профессиональная диагностика: Если у вас нет опыта в обслуживании автомобиля, рекомендуется периодически обращаться к профессионалам для диагностики и обслуживания системы стабилизации. Это поможет избежать ошибок и обеспечит безопасность на дороге.

Следуя этим простым советам, вы сможете значительно продлить срок службы втулок переднего и поперечного стабилизаторов, а также обеспечить надежную и безопасную работу вашего автомобиля.

Вопрос-ответ

Можно ли заменить втулки самостоятельно?

Заменить эти втулки самостоятельно сравнительно просто и экономически эффективно, используя правильные инструменты и методы.

Нужно ли после замены втулок стабилизатора делать сход-развал?

Внимание! После замены стоек стабилизатора не нужно делать сход-развал – эта запчасть никак не связана с углами колёс. Нет необходимости производить попарную замену стоек, как в случае с амортизаторами.

Могу ли я самостоятельно заменить стойки стабилизатора?

Установка тяги стабилизатора поперечной устойчивости — распространённый проект, который можно выполнить своими руками, и большинство автовладельцев могут сделать это самостоятельно, если у них есть под рукой инструменты. Но если вы не уверены, не рискуйте и обратитесь к механику для замены детали.

Советы

СОВЕТ №1

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запчасти. Это поможет избежать ненужных перерывов в процессе замены и сделает работу более эффективной.

СОВЕТ №2

Обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны специфические рекомендации и особенности, касающиеся замены втулок стабилизаторов именно для вашей модели.

СОВЕТ №3

При снятии старых втулок старайтесь запомнить порядок сборки и расположение деталей. Это поможет избежать ошибок при установке новых втулок и обеспечит правильную работу стабилизаторов.

СОВЕТ №4

После завершения замены втулок обязательно проведите тест-драйв автомобиля. Это позволит убедиться, что все установлено правильно и нет посторонних звуков или вибраций при движении.
