Ремонт форсунок дизельного двигателя своими руками: 3 причины и 6 признаков неисправности детали

Ремонт форсунок дизельного двигателя своими руками — задача, с которой сталкиваются автолюбители, стремящиеся сэкономить на сервисе и продлить срок службы автомобиля. В статье рассмотрим три основные причины ремонта форсунок и шесть признаков их неисправности. Знание этих аспектов поможет своевременно выявить проблемы и выполнить необходимые работы, что обеспечит надежную работу двигателя и снизит риск серьезных поломок.

Устройство и принцип работы форсунки дизельного двигателя

Чтобы лучше понять работу форсунки, рассмотрим схематически процесс впрыска:

• Топливный насос высокого давления (ТНВД) извлекает горючее из бака;
• затем насос заполняет топливную рампу дизельным топливом;
• горючее направляется в каналы, ведущие к форсунке;
• внутри форсунки топливо поступает к распылителю;
• как только давление на распылитель достигает заданного уровня, форсунка открывается, и дизельное топливо попадает в камеру сгорания.

Рекомендуем также ознакомиться с статьей нашего эксперта, в которой подробно рассматривается система питания дизельного двигателя.

Эксперты в области дизельных двигателей подчеркивают, что ремонт форсунок своими руками может быть оправдан в некоторых случаях. Во-первых, это позволяет существенно сэкономить на услугах автосервисов. Во-вторых, самостоятельный ремонт дает возможность лучше понять устройство двигателя и его компонентов. В-третьих, наличие необходимых инструментов и запчастей делает процесс более доступным.

Однако важно знать признаки неисправности форсунок. К ним относятся: увеличение расхода топлива, нестабильная работа двигателя, черный дым из выхлопной трубы, посторонние звуки при работе мотора, снижение мощности и трудности с запуском. Обращение к этим симптомам поможет своевременно выявить проблему и принять меры, что в конечном итоге продлит срок службы двигателя и повысит его эффективность.

https://youtube.com/watch?v=yNNtSMS4Jwc

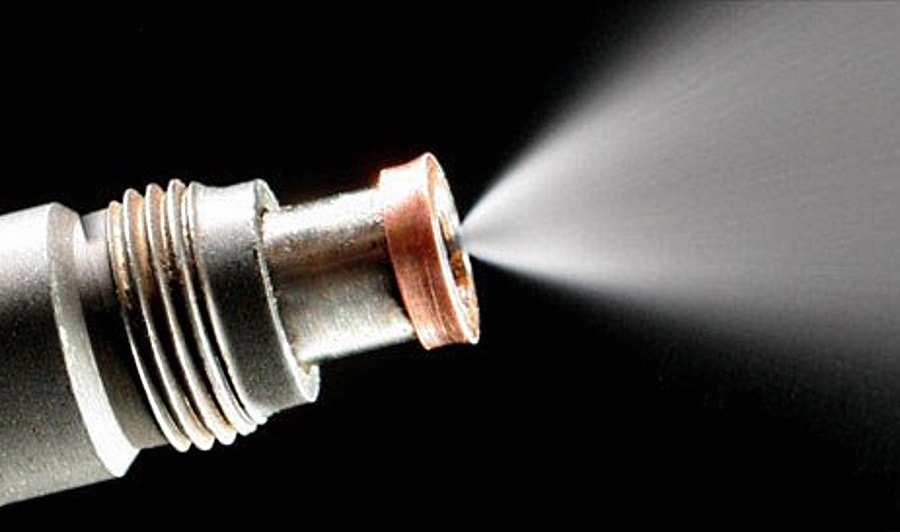

Принцип работы форсунки дизельного двигателя

Опишем конструкцию детали на примере примитивной механической форсунки с 1 пружиной. В боковой части расположен канал, обеспечивающий непрерывную подачу солярки. Внутри камеры форсунки имеется подвижный барьер с пружиной и иглой, который опускается при росте давления. Игла поднимается, освобождая путь топлива к распылителю.

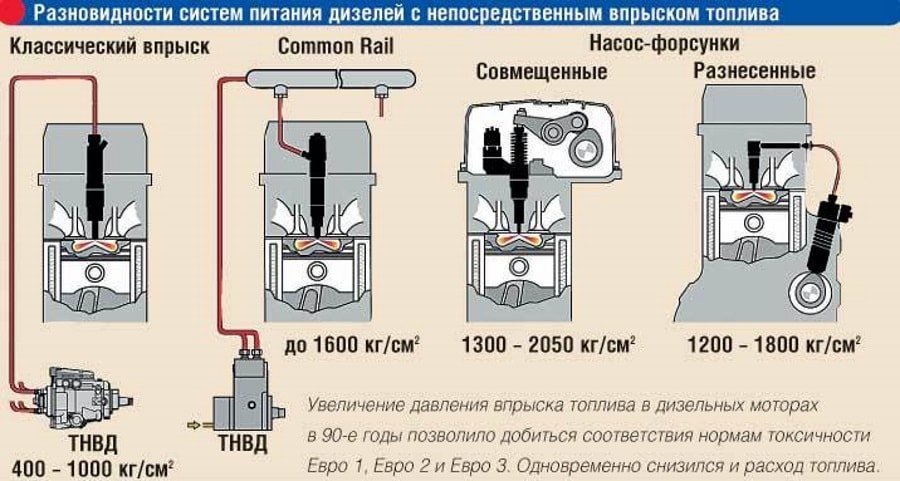

Дополнительно можно отметить более продвинутые типы форсунок:

1. Пьезоэлектрические: толкатель пружины опускается под воздействием пьезоэлемента. Такая технология обеспечивает высокую интенсивность открытия распылителя: достигается экономия топлива, при этом ДДВС работает более ровно.
2. Электрогидравлические: в конструкции имеются впускной и сливной дроссели, а также электромеханический клапан. Режим работы компонентов регулируется блоком управления двигателя.
3. Насос-форсунки: применяются в моторах, в которых отсутствует топливный насос высокого давления. Горючее подаётся непосредственно форсунки. Внутри таких устройств распыления имеется собственная плунжерная пара, которая генерирует необходимое для впрыска давление.

Интересные факты

Вот несколько интересных фактов о ремонте форсунок дизельного двигателя и признаках их неисправности:

https://youtube.com/watch?v=oHKIZVih3jE

3 причины ремонта форсунок дизельного двигателя своими руками:

1. Экономия средств: Ремонт форсунок самостоятельно может значительно снизить затраты на обслуживание автомобиля, так как услуги профессиональных сервисов могут быть довольно дорогими.
2. Углубленное понимание работы двигателя: Процесс ремонта форсунок позволяет владельцу автомобиля лучше понять работу дизельного двигателя и его компонентов, что может быть полезно в будущем для диагностики и устранения других проблем.
3. Доступность запчастей: Многие детали для ремонта форсунок можно найти в интернете или в магазинах автозапчастей, что делает процесс ремонта более доступным для автолюбителей.

6 признаков неисправности форсунок:

1. Увеличенный расход топлива: Если форсунки не распыляют топливо должным образом, это может привести к его неэффективному сгоранию и, как следствие, к увеличению расхода.
2. Дымление из выхлопной трубы: Чёрный или сизый дым может указывать на неправильное сгорание топлива, что часто связано с неисправными форсунками.
3. Проблемы с запуском двигателя: Если двигатель трудно запускается или не запускается вовсе, это может быть связано с недостаточным количеством топлива, поступающего в цилиндры.
4. Неровная работа двигателя: Если двигатель работает с перебоями или “троит”, это может быть признаком того, что одна или несколько форсунок не функционируют должным образом.
5. Посторонние звуки: Шум или стук в районе форсунок могут указывать на их износ или повреждение.
6. Наличие утечек: Если вокруг форсунок наблюдаются следы топлива, это может свидетельствовать о повреждении уплотнителей или самих форсунок.

Эти факты помогут вам лучше понять, как диагностировать и ремонтировать форсунки дизельного двигателя, а также сэкономить время и деньги на обслуживании автомобиля.

Неисправности в работе форсунок

Из-за избыточных нагрузок форсунка может выйти из строя, если режим работы двигателя нарушен. Производители утверждают, что срок службы этих компонентов составляет до 200 000 км, однако под воздействием неблагоприятных условий эксплуатации износ деталей может проявиться значительно раньше.

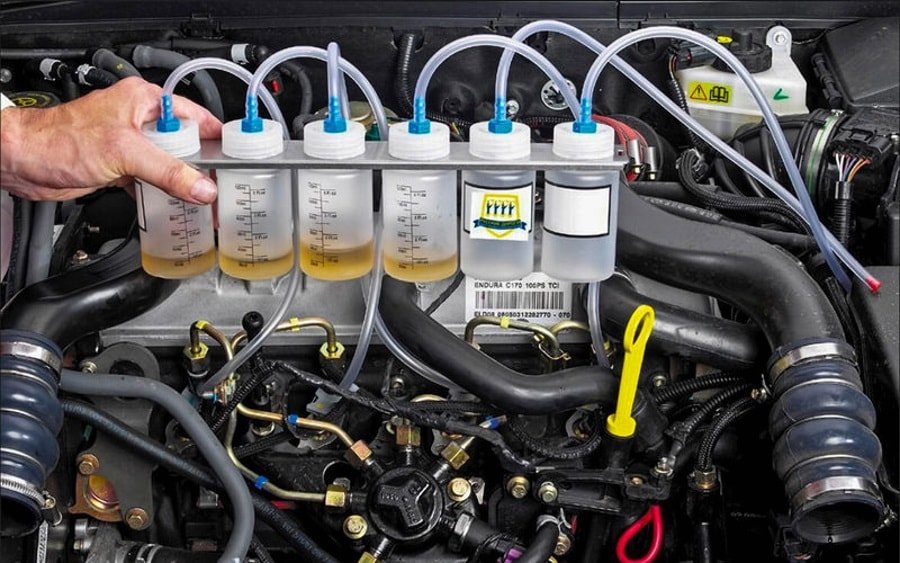

Причины неисправности форсунок

Ремонт дизельных форсунок может потребоваться по следующим причинам:

1. Низкое качество солярки: бич всех «дизелистов». Из-за примесей в горючем распылитель забивается; нарушается дозировка и режим подачи топлива.
2. Низкое качество сборки компонента впрыска или заводской брак: форсунка не выдерживает эксплуатационных условий, выходит из строя деталь в целом или отдельные компоненты.
3. Механические повреждения, вызванные некорректной работой смежных систем ДДВС.

Обычно поломки имеют следующий характер: изменяется угол распыления и количество подаваемого топлива, нарушается целостность корпуса, ухудшается ход иглы.

Признаки неисправности

Давайте кратко рассмотрим «симптоматический ряд»:

• при движении возникают рывки и толчки;
• двигатель внутреннего сгорания нестабильно функционирует на холостых оборотах, может глохнуть;
• во время работы мотора наблюдается чрезмерное выделение выхлопных газов;
• заметная потеря мощности;
• отключение отдельных цилиндров;
• сизый или черный дым из выхлопной трубы.

Ремонт форсунок

Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.

Необходимые инструменты и материалы

Для выполнения самостоятельного обслуживания распылителей дизельного двигателя автовладельцу понадобятся:

• набор рожковых или накидных ключей;
• отвертки с прямым и крестовым шлицем;
• чистая сухая тряпка;
• максиметр;
• промывочная жидкость для дизельных двигателей.

Рекомендуется осуществлять работы в сухом, хорошо освещённом и защищённом от пыли гараже.

Демонтаж форсунки

Диагностика дизельных форсунок и их обслуживание подразумевают снятие распылителей с ДВС. Перед началом работ рекомендуется тщательно вымыть двигатель и моторный отсек, чтобы избежать попадания мусора, инородных частиц. С особым пристрастием нужно промыть ГБЦ (читайте о том, что такое опрессовка ГБЦ). На трубки высокого давления необходимо нанести разметку, которая поможет не запутаться при обратной сборке.

Перед снятием необходимо закрыть штуцеры форсунок (используйте пластиковые колпачки) во избежание загрязнений. Для демонтажа распылителей не рекомендуется использовать обычные рожковые ключи — неопытный ремонтник может сорвать резьбу с форсунок. Если должная квалификация отсутствует, используйте накидные ключи и инструмент — «головку» с длинной ручкой.

Удалив форсунки из отверстий, просушите их и уберите наружные загрязнения ветошью. В отверстия форсунок заложены уплотнительные кольца. При ремонте деталей впрыска они заменяются на новые в обязательном порядке. Не допускайте, чтобы грязь с колечек попадала в систему впрыска во время снятия.

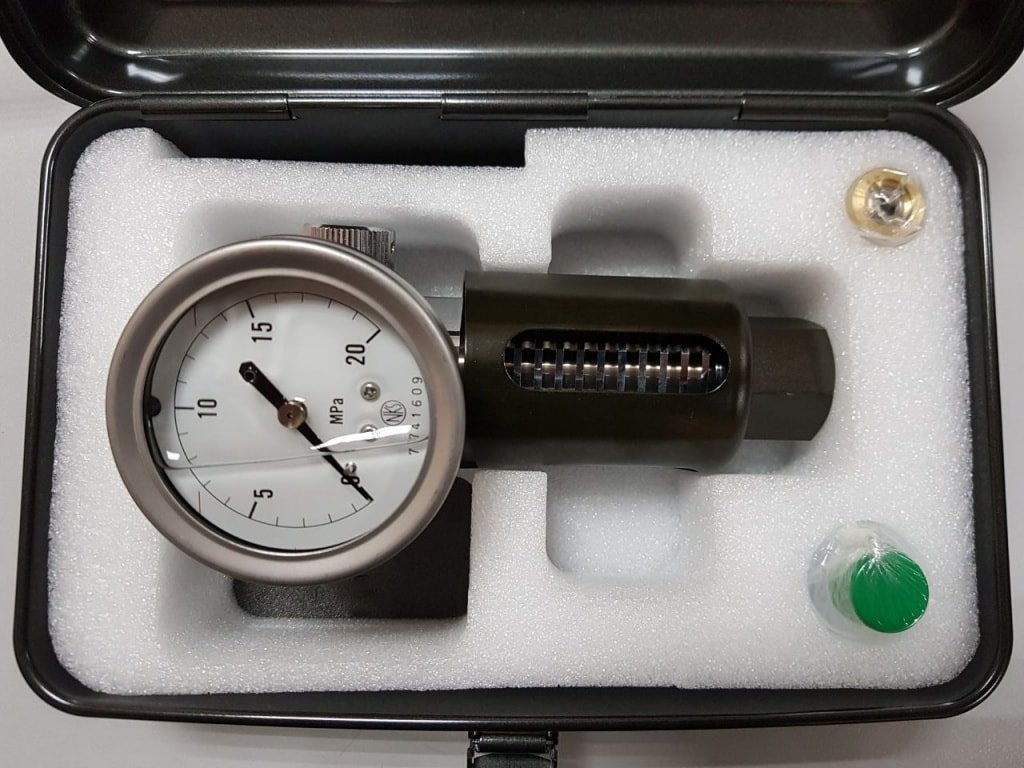

Проверка работоспособности форсунки

Существует несколько способов проверки работоспособности форсунок. Наиболее простой метод — это тестирование на работающем двигателе:

1. Запустите двигатель и дайте ему поработать на холостом ходу.
2. Поочередно выкручивайте форсунки одну за другой.
3. Если после снятия какой-либо из них работа двигателя ухудшается, значит, эта форсунка исправна, и её следует вернуть на место.
4. Методом исключения вы сможете определить неисправную форсунку — это та, демонтаж которой не повлияет на работу двигателя.

Для диагностики также можно использовать мультиметр. Перед началом работы отключите клеммы аккумулятора и отсоедините проводку форсунок, затем проверьте каждую деталь с помощью прибора. На исправных форсунках с высоким сопротивлением значения будут находиться в пределах 11 — 17 Ом; при низком импедансе мультиметр покажет до 5 Ом.

Наличие манометра значительно упростит задачу. Этот прибор позволяет измерить текущее давление, при котором срабатывает распылитель, а также поможет выявить проблемы, связанные с углом распыления и формой струи впрыска.

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Если форсунка продолжает «лить» даже после замены распылителя и тщательной чистки, обратите внимание на работоспособность пружины со штифтом — возможно, они изношены.

Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.

https://youtube.com/watch?v=OzXKpVukCLc

Установка форсунки

Перед тем как приступить к демонтажу устройства, рекомендуется отметить маркером все детали, чтобы избежать путаницы. Особое внимание уделите размечанию шлангов высокого давления. Форсунка закручивается вручную до тех пор, пока это возможно. Далее затяжка осуществляется с помощью динамометрического ключа. Значения необходимой затяжки можно найти в инструкции по эксплуатации двигателя. После установки форсунки необходимо удалить воздух из топливной системы. На современных автомобилях для этого достаточно несколько раз прокрутить стартер, либо можно использовать ручной насос для подкачки, если он имеется.

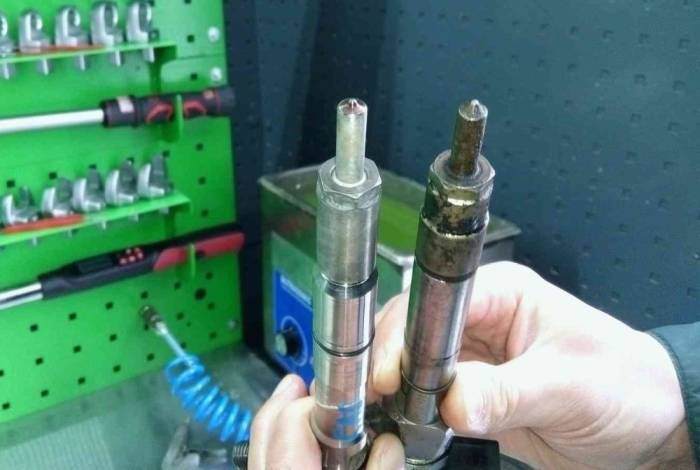

Случаи, когда форсунка подлежит замене полностью

Перечислим основные признаки:

• выработан ресурс, заявленный производителем;
• на корпусе имеются пробои, иные нарушения герметичности;
• прогоревшая гайка распылителя: если неполадку не устранить на ранней стадии, то сам распылитель придёт в негодность.

Обратите внимание, что на некоторых моторах после установки новой форсунки необходимо «привязать» её к двигателю: внести изменения в настройки блока управления.

Устанавливать форсунку лучше на СТО, так как на станции имеется стендовое оборудование для регулировки и оценки текущего состояния детали.

Заключение

Ремонт форсунок своими силами — это, скорее, крайняя мера. Такой подход в условиях гаража может оказаться успешным только при наличии высокой квалификации у мастера. Основная проблема кустарного ремонта заключается в отсутствии точного стендового оборудования для диагностики, что не позволяет специалисту адекватно оценить результаты проведенных работ.

Если у вас есть возможность обратиться в специализированный сервис, не упускайте ее: современное компьютерное оборудование и стенды для очистки помогут продлить срок службы форсунок и избежать потенциально дорогостоящего ремонта. Например, ультразвуковая чистка может избавить водителя от проблем с двигателем на несколько сезонов. Ремонт современных систем впрыска, таких как «Коммон Рэйл», в домашних условиях невозможен, так как требуется точная компьютерная настройка деталей.

Чтобы минимизировать риск дорогостоящего ремонта и замены компонентов, рекомендуется использовать чистящие топливные присадки. Они помогают предотвратить образование нагара и накопление отложений. Применение присадок должно быть регулярным, а не эпизодическим. Имейте в виду: присадки служат для профилактики поломок, а не для их устранения.

Советы по профилактике и уходу за форсунками дизельного двигателя

Форсунки дизельного двигателя играют ключевую роль в процессе сгорания топлива, и их исправная работа напрямую влияет на производительность и экономичность автомобиля. Чтобы избежать серьезных поломок и продлить срок службы форсунок, необходимо следовать нескольким простым рекомендациям по профилактике и уходу за ними.

1. Используйте качественное топливо. Одной из основных причин неисправности форсунок является использование низкокачественного дизельного топлива, которое может содержать примеси и воду. Выбирайте проверенные заправки и старайтесь избегать топлива с низким октановым числом. Это поможет снизить риск образования отложений и коррозии внутри форсунок.

2. Регулярно меняйте топливный фильтр. Топливный фильтр защищает форсунки от загрязнений и частиц, которые могут повредить их. Рекомендуется менять фильтр каждые 10-15 тысяч километров пробега или в соответствии с рекомендациями производителя автомобиля. Это поможет поддерживать чистоту топливной системы и предотвратить засорение форсунок.

3. Проводите диагностику системы впрыска. Регулярная диагностика системы впрыска позволит выявить возможные проблемы на ранних стадиях. Используйте специализированное оборудование для проверки давления в системе, состояния форсунок и наличия утечек. Если вы заметили какие-либо отклонения от нормы, не откладывайте ремонт на потом.

4. Следите за состоянием двигателя. Неправильная работа других систем двигателя, таких как система охлаждения или зажигания, может негативно сказаться на форсунках. Регулярно проверяйте уровень масла, состояние свечей зажигания и систему охлаждения. Это поможет избежать перегрева и других проблем, которые могут привести к поломке форсунок.

5. Используйте добавки для чистки форсунок. Специальные добавки для чистки форсунок могут помочь удалить отложения и загрязнения, которые со временем накапливаются в системе впрыска. Рекомендуется использовать такие добавки не реже одного раза в 10-15 тысяч километров пробега, особенно если вы заметили ухудшение работы двигателя.

6. Обращайтесь к профессионалам. Если вы не уверены в своих силах или заметили серьезные проблемы с форсунками, лучше обратиться к специалистам. Профессиональная диагностика и ремонт помогут избежать дальнейших повреждений и сэкономят ваши деньги в долгосрочной перспективе.

Следуя этим простым советам, вы сможете значительно продлить срок службы форсунок дизельного двигателя и избежать дорогостоящего ремонта. Помните, что профилактика всегда лучше, чем лечение!

Вопрос-ответ

Основные неисправности дизельных форсунок?

Основные неисправности дизельных форсунок включают забивание распылителей, что приводит к неправильному распылению топлива, утечки топлива из-под корпуса форсунки, что может вызвать повышенный расход и загрязнение, а также проблемы с электромагнитными катушками, которые могут привести к отсутствию или неправильной работе форсунки. Кроме того, износ пружин и уплотнений может вызвать снижение давления и неэффективное впрыскивание топлива.

Какие неисправности существуют у форсунок?

Загрязнение и засорение: Грязь, нагар или некачественное топливо могут засорить инжектор, что снижает подачу топлива и приводит к пропускам зажигания. Проблемы с электрикой: Проблемы с проводкой или соленоидом могут помешать нормальному открытию инжектора, что приводит к снижению производительности двигателя или загоранию индикатора «Check Engine».

Советы

СОВЕТ №1

Перед началом ремонта форсунок обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. Это поможет вам понять, какие именно форсунки установлены и какие инструменты понадобятся для их демонтажа и ремонта.

СОВЕТ №2

При диагностике неисправностей форсунок используйте специальное оборудование, такое как тестеры и манометры. Это позволит точно определить, в чем заключается проблема, и избежать ненужных затрат на замену исправных деталей.

СОВЕТ №3

Не забывайте о важности чистоты во время ремонта. Перед тем как снять форсунки, тщательно очистите область вокруг них от грязи и масла, чтобы избежать попадания загрязнений в двигатель.

СОВЕТ №4

Если вы не уверены в своих силах или столкнулись с серьезной неисправностью, не стесняйтесь обратиться к профессионалам. Иногда лучше доверить ремонт опытным специалистам, чтобы избежать дальнейших проблем с двигателем.
