Обгонная муфта генератора — важный элемент, обеспечивающий работу автомобиля. Её неисправность может вызвать проблемы с электрооборудованием. В статье рассмотрим пять признаков поломки обгонной муфты и предложим инструкцию по диагностике и замене. Эти знания помогут своевременно выявить неисправность и сэкономить на ремонте, выполнив замену самостоятельно с нужным инструментом.
Что такое обгонная муфта генератора
Данный механизм предназначен для устранения инерционных моментов и импульсной нагрузки, возникающей в двигателе автомобиля. Обгонная муфта монтируется на шкиве генератора.
Эксперты в области автомобильной техники отмечают, что обгонная муфта генератора является критически важным элементом, который часто подвержен поломкам. Основные причины неисправностей включают износ подшипников, недостаточную смазку, перегрев, неправильную установку и механические повреждения. Для диагностики состояния муфты рекомендуется проводить визуальный осмотр на наличие трещин и деформаций, а также проверять свободный ход вала генератора. В случае выявления неисправностей, специалисты советуют заменить муфту, предварительно сняв генератор и обеспечив доступ к элементу. Регулярное техническое обслуживание и контроль за состоянием муфты помогут избежать серьезных поломок и продлить срок службы генератора.
https://youtube.com/watch?v=Zqj518ZOgBQ
Назначение
Функция муфты состоит в том, чтобы устранять инерцию с ротора, которая поступает на ремень генератора. Это позволяет продлить его срок службы с 30 тыс. км. (как было раньше, до разработки устройства) до 100 тыс. км.
| Причина поломки | Симптомы | Диагностика и ремонт |
|---|---|---|
| 1. Износ подшипников | Шум (скрежет, гул) из генератора, особенно при сбросе газа; вибрация генератора; люфт шкива. | Диагностика: Снять ремень, покрутить шкив генератора рукой. Если есть люфт или слышен шум, подшипники изношены. Ремонт: Замена обгонной муфты в сборе (подшипники не меняются отдельно). |
| 2. Заедание механизма свободного хода | Генератор не вращается при работе двигателя (или вращается с трудом); ремень генератора проскальзывает или свистит; двигатель глохнет при включении потребителей. | Диагностика: Снять ремень. Попробовать провернуть шкив генератора в обе стороны. В одну сторону должен вращаться свободно, в другую – блокироваться. Если блокировки нет или она затруднена, муфта неисправна. Ремонт: Замена обгонной муфты. |
| 3. Повреждение пружин или роликов | Аналогично заеданию механизма свободного хода; может сопровождаться щелчками или стуками при работе генератора. | Диагностика: Аналогично заеданию. В некоторых случаях можно увидеть поврежденные элементы при снятии муфты. Ремонт: Замена обгонной муфты. |
| 4. Коррозия или загрязнение | Затрудненное вращение шкива; шум; заедание. Чаще всего возникает после попадания воды или грязи. | Диагностика: Визуальный осмотр на предмет ржавчины или грязи. Попытка очистки и смазки (временно). Ремонт: В большинстве случаев – замена обгонной муфты, так как очистка не всегда эффективна. |
| 5. Перегрев | Изменение цвета металла на муфте (потемнение); запах гари; заедание или полный отказ муфты. Может быть вызван перегрузкой генератора или неисправностью других элементов системы. | Диагностика: Визуальный осмотр. Проверка работы генератора и потребителей. Ремонт: Замена обгонной муфты. Устранение причины перегрева (например, проверка диодного моста или регулятора напряжения). |
Интересные факты
Вот несколько интересных фактов о обгонной муфте генератора, а также о причинах её поломок и методах диагностики и ремонта:
-
Функция обгонной муфты: Обгонная муфта генератора позволяет ему вращаться быстрее, чем двигатель, когда он работает на высоких оборотах. Это предотвращает повреждение генератора и обеспечивает стабильную работу электрической системы автомобиля. Если муфта выходит из строя, это может привести к перегреву и повреждению как генератора, так и других компонентов.
-
Причины поломок: Одной из основных причин поломки обгонной муфты является износ подшипников, который может быть вызван недостаточной смазкой или загрязнением. Также к поломкам могут привести неправильная установка, механические повреждения или перегрев, вызванный длительной работой на высоких оборотах.
-
Диагностика и ремонт: Для диагностики состояния обгонной муфты можно использовать метод визуального осмотра, а также проверку на наличие люфта и шумов при вращении. Если муфта неисправна, её замена может потребовать специальных инструментов и навыков, поэтому в некоторых случаях лучше обратиться к профессионалам. Однако, если вы решите выполнить ремонт самостоятельно, важно следовать инструкциям производителя и использовать качественные запчасти.
Эти факты подчеркивают важность обгонной муфты в системе генератора и необходимость регулярного обслуживания для предотвращения поломок.
https://youtube.com/watch?v=3s8TEaVOAd8
Устройство
Обгонная муфта генератора состоит из двух обойм:
- внешняя обойма, которая соединена со шкивом генератора;
- внутренняя обойма, связанная с валом якоря генератора;
Между этими обоймами располагается слой специализированных роликов, размещенных в два уровня:
Читайте также:
- 1 уровень — игольчатые подшипники;
- 2 уровень — профилированные элементы, выполняющие функцию стопорного механизма.
Эти обоймы взаимосвязаны и интегрированы друг с другом.
Принцип работы
Когда двигатель начинает работать, вращение внешней обоймы муфты начинает усиливаться. Ролики, выполняющие роль стопорного устройства, замыкаются. При этом внешняя часть связывается с внутренней. Одновременно раскручивается вал и шкив генератора.
При прекращении работы отработанные газы начинают отходить. При этом замедляется вращение коленчатого вала. Внутренняя часть обоймы обгоняет по вращению внешнюю. Параллельно стопорный механизм открывается и её связь со внешней частью муфты становится слабее. Из-за этого внутренняя обойма перестаёт тормозить.
Это полный цикл работы узла устройства. Один процесс следует за другим. При этом инерция от ремня передаётся шкиву и ремню генератора.
Неисправности обгонной муфты генератора
Виды поломок и их причины
Обычно обгонная муфта выходит из строя при следующих обстоятельствах:
- неисправность шкива;
- износ внутренней пружины;
- порвался ремень генератора;
- пробег более 100 тыс. км;
- неисправность обгонного механизма.
Дополнительно рекомендуем прочитать статью нашего специалиста, посвящённую тому, как проверить генератор.
Показатели поломки
Симптомы неисправности обгонной муфты генератора:
- во время функционирования генератора слышны посторонние звуки;
- генератор полностью перестает работать;
- при включении кондиционера или при движении на малой скорости ощущается значительная вибрация;
- на высоких оборотах слышен свист ремня;
- при запуске или остановке двигателя возникает кратковременный треск.
Выявление дефектов
Для диагностики работы узла следует раскрутить двигатель до 4 тыс. оборотов. Затем надо включить зажигание. Необходимо прислушаться к остаточному звуку. Если он напоминает звук остановки турбины, то муфта генератора работает исправно. Если такового нет, то механизм требует замены.
-
Читайте также:
Муфту можно проверить и в демонтированном состоянии, для этого надо сделать следующее:
- зажать пальцами внутреннее кольцо;
- внешнее кольцо повернуть в направления вращения ремня;
- при движении внешней обоймы муфта вышла из строя и её надо менять.
Можно проделать такой же эксперимент. Но вращать внешнюю обойму необходимо в противоположную сторону. В этом случае она, наоборот, должна вращаться. Если же этого не происходит, то деталь вышла из строя.
Самостоятельная замена обгонной муфты
Заменить это устройство не так уж легко. Для этого потребуется набор специализированных инструментов. Даже если они у вас есть, процесс может оказаться довольно сложным. У некоторых моделей автомобилей расстояние между кузовом и генератором слишком мало, и в таких случаях ключ просто не сможет влезть.

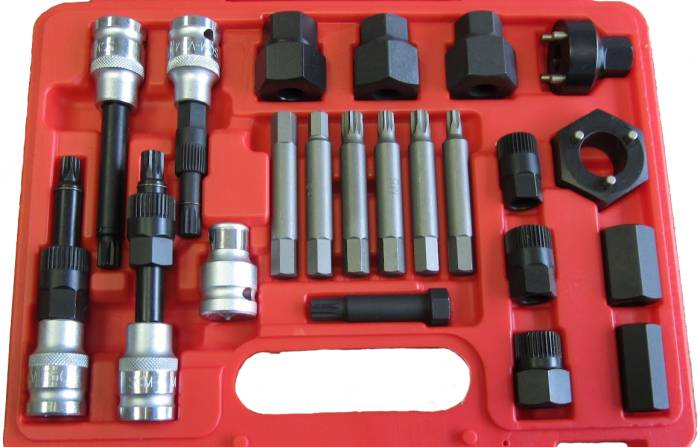

Необходимый инструмент
Для того, чтобы правильно снять муфту, потребуется специальный инструмент. Ключ для снятия обгонной муфты генератора состоит из частей:
- Биты. На одном конце есть шестигранник, на другом — запрессованная головка под вороток. Она проворачивает и удерживает шкив;
- Насадки с многогранниками. Служит для установки внутреннего шлица муфты. С другой стороны имеется шестигранник для откручивания крепёжных частей.

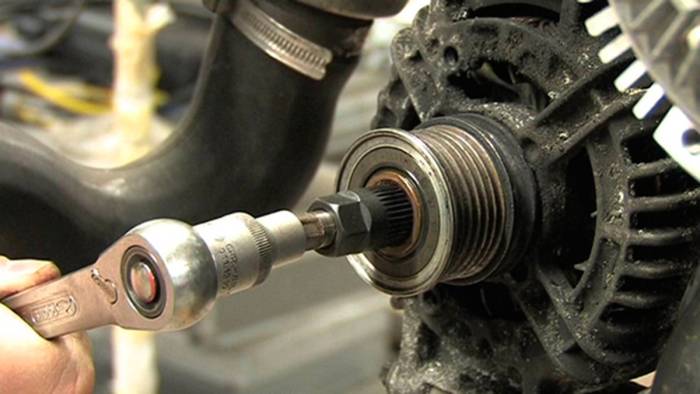

Снятие муфты
Для выполнения этой операции необходимо ослабить ремень генератора. Затем следует открутить гайку, которая фиксирует муфту. Это устройство не подлежит разборке и ремонту. Чтобы снять муфту, потребуется зафиксировать вал шкива с помощью подходящего инструмента.
После этого вал ротора генератора нужно провернуть против часовой стрелки, если резьба на шкиве расположена справа. В случае левосторонней резьбы — по часовой стрелке. Это действие выполняется с использованием динамометрического ключа.
Защитный колпачок не может быть использован повторно. При установке новой муфты его необходимо заменить, предварительно убедившись в надежном креплении устройства.
https://youtube.com/watch?v=OcY8pTfqE38
-
Читайте также:
Установка муфты
Новая муфта устанавливается на место снятой с той же последовательностью. Важно при этом не пользоваться ударными инструментами — это может стать причиной поломки.
Проверка работы новой муфты заключается в том, что её надо покрутить в разные стороны. Она должна вращаться только в одну сторону. При повороте в противоположную сторону муфта движется вместе со шкивом генератора.
Последствия несвоевременной замены
Если не заменить неисправную обгонную муфту при её поломке, это значительно уменьшит срок службы ремня. В дальнейшем может произойти сбой в работе генератора, что приведет к проблемам с электросистемой автомобиля.
Заключение
Обгонный механизм помогает увеличить срок службы ремня, защищая его от лишних колебаний. Замена обгонной муфты генератора возможна вне стен автосалона. Но для этого потребуются специальные инструменты. Важно помнить: обгонный механизм подлежит смене каждые 100 тыс. км.
Своевременный ремонт — залог исправности автомобиля.
Советы по выбору качественной обгонной муфты
При выборе обгонной муфты для генератора важно учитывать несколько ключевых факторов, которые могут существенно повлиять на долговечность и эффективность работы данного компонента. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Оцените качество материалов
Обгонные муфты изготавливаются из различных материалов, и качество этих материалов напрямую влияет на срок службы изделия. Предпочитайте муфты, изготовленные из высококачественной стали или алюминия, которые обладают хорошей прочностью и устойчивостью к коррозии. Также обратите внимание на наличие защитных покрытий, которые могут предотвратить износ и повреждения.
2. Проверьте производителя
Выбор надежного производителя — один из самых важных аспектов. Изучите репутацию компании, обратите внимание на отзывы пользователей и рекомендации специалистов. Известные бренды, как правило, предлагают более качественные и надежные изделия, что снижает риск поломок в будущем.
3. Убедитесь в соответствии стандартам
Обгонные муфты должны соответствовать определенным стандартам качества и безопасности. Проверьте наличие сертификатов и соответствие продукции международным стандартам, таким как ISO или SAE. Это гарантирует, что муфта прошла необходимые испытания и отвечает требованиям по надежности и безопасности.
4. Обратите внимание на конструкцию
Конструкция обгонной муфты также играет важную роль в ее работе. Выбирайте модели с простым и надежным механизмом, который обеспечивает плавное и бесшумное вращение. Избегайте сложных конструкций, которые могут быть более подвержены поломкам и требуют частого обслуживания.
5. Сравните цены
Хотя цена не всегда является показателем качества, важно сравнить стоимость различных моделей. Не стоит выбирать самые дешевые варианты, так как они могут оказаться менее надежными. Однако и слишком дорогие муфты не всегда оправданы. Найдите оптимальный баланс между ценой и качеством, основываясь на ваших потребностях и бюджете.
Следуя этим рекомендациям, вы сможете выбрать качественную обгонную муфту для генератора, которая прослужит долго и обеспечит надежную работу вашего оборудования. Не забывайте также о регулярном обслуживании и диагностике, чтобы предотвратить возможные поломки в будущем.
Вопрос-ответ
Как понять, что вышла из строя обгонная муфта?
Если она вращается в обе стороны или заклинила, требуется замена. Слушание шумов. Запустите двигатель и прислушайтесь к работе генератора. Посторонние звуки, такие как скрипы или шумы, могут указывать на неисправность подшипников или износ механизма муфты.
Можно ли отремонтировать обгонную муфту генератора?
К сожалению, ремонт обгонной муфты невозможен или чреват заклиниванием в недолгом будущем. Поэтому, если у Вас случилась такая неприятность, то только замена. Замену обгонной муфты лучше производить в профильной мастерской, так как для этого необходим специальный съемник (инструмент).
Как проверить работу обгонной муфты?
Проверка без демонтажа. Разгоните двигатель приблизительно до 2000–2500 оборотов в минуту (об/мин). Затем отключите двигатель и послушайте, слышно ли жужжание генератора. Если слышно короткое жужжание (от 1 до 5 секунд), мог износиться подшипник шкива и может потребоваться замена обгонной муфты генератора.
Советы
СОВЕТ №1
Регулярно проверяйте состояние обгонной муфты генератора. Обратите внимание на посторонние звуки при работе двигателя, которые могут указывать на износ или повреждение муфты. Чем раньше вы заметите проблему, тем легче и дешевле будет ее устранить.
СОВЕТ №2
При диагностике обгонной муфты используйте мультиметр для проверки напряжения и сопротивления. Это поможет выявить проблемы с электрической частью генератора, которые могут влиять на работу муфты.
СОВЕТ №3
При замене обгонной муфты всегда выбирайте качественные запчасти от проверенных производителей. Это обеспечит надежность и долговечность работы генератора, а также снизит риск повторных поломок.
СОВЕТ №4
Не забывайте о смазке подшипников генератора. Правильная смазка поможет предотвратить перегрев и износ обгонной муфты, что значительно продлит срок ее службы.
