Как снять и проверить неисправный регулятор давления топлива (РДТ)? 6 простых шагов

Регулятор давления топлива (РДТ) обеспечивает стабильное давление топлива для оптимального сгорания и производительности двигателя. Неисправности в РДТ могут снизить мощность, увеличить расход топлива и привести к поломке двигателя. В этой статье представлена инструкция из шести шагов по снятию и проверке регулятора давления топлива. Эти шаги помогут сэкономить на ремонте и повысить безопасность вашего автомобиля.

Устройство и принцип работы РДТ

РДТ представляет собой мембранный клапан, который с одной стороны соединяется с шлангом для подачи топлива, а с другой — с пружинным механизмом впускного коллектора. Это устройство создает необходимую разницу давлений между воздухом и топливом на форсунке, а также во впускном коллекторе. В результате излишки бензина или дизеля возвращаются в бак через обратную магистраль.

Также рекомендуем ознакомиться с материалом нашего эксперта, в котором подробно описывается процесс ремонта дизельных форсунок.

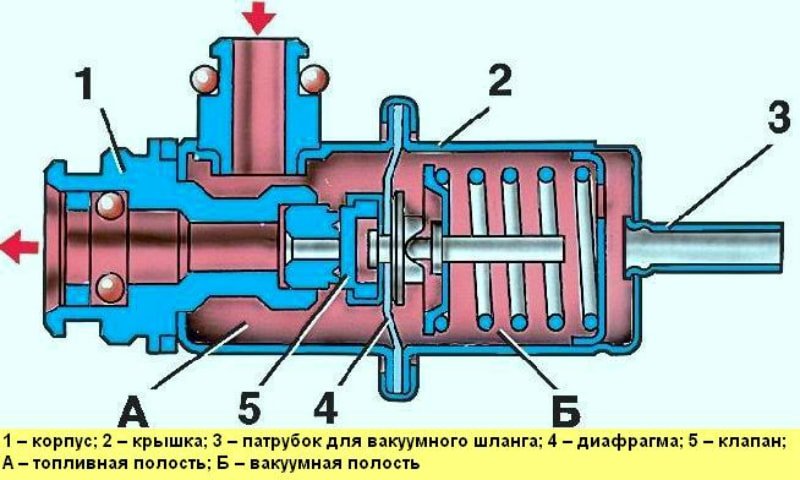

Прибор для регулировки давления топлива состоит из двух камер: топливной и диафрагменной. Когда горючее попадает в первую камеру через входной штуцер, оно направляется в диафрагменный сектор по специальному впускному трубопроводу. Если давление в нижней камере превышает общее давление, создаваемое пружиной в диафрагменной камере, диафрагма перемещается, позволяя остаткам топливной смеси возвращаться в бак через возвратную линию. Это обеспечивает стабильный перепад давления в системе на уровне 2,5 бар.

В дизельных автомобилях предусмотрен обратный клапан в топливной системе, который имеет несколько отличающуюся конструкцию.

Его основные компоненты включают соленоид и шток, который упирается в шарик для блокировки обратного потока. Это защищает двигатель от быстрого износа, связанного с уменьшением гидравлических колебаний. Обслуживание и восстановление регулятора давления топлива на дизельном двигателе осуществляется аналогично бензиновому варианту.

Эксперты рекомендуют следовать простым шагам для снятия и проверки неисправного регулятора давления топлива. В первую очередь, необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Затем следует слить топливо из системы, чтобы предотвратить утечки. После этого можно аккуратно снять регулятор, отсоединив все соединения.

На следующем этапе важно провести визуальный осмотр на наличие повреждений или коррозии. Для проверки работоспособности регулятора специалисты советуют использовать манометр, подключив его к топливной системе. Если давление не соответствует норме, это может указывать на неисправность. Завершив проверку, необходимо установить регулятор обратно, убедившись в надежности всех соединений. Такой подход позволит избежать лишних затрат и обеспечить надежную работу двигателя.

https://youtube.com/watch?v=1ssAprKlMZs

Расположение РДТ в топливной рейке транспортного средства

Применение специального регулятора для топливной системы связано с необходимостью снижения или повышения напора подачи горючего в двигатель при его работе на различных оборотах. К примеру, для холостого хода потребуется совсем небольшое количество горючего, в то время как при повышении скорости интенсивность его впрыскивания должна повышаться.

С целью выравнивания этой разницы на всех форсунках прибор установлен в конце топливной рейки. Стандартно он вмонтирован в топливной рампе. Очень часто его расположение может быть изменено – например, РДТ помещают в шланг для обратной подачи или даже в бак.

Размещение в бензобаке дает возможность избежать необходимости монтажа дополнительных топливных магистралей, а обратный клапан блокирует попадание в систему лишнего горючего. Независимо от локализации РТД выполняет одинаковую функцию, что заключается в поддержке требуемого и безопасного для двигателя транспортного средства напора горючего.

Для систем без рециркуляции топлива РДТ находится в топливном баке, а его конструкция рассчитана на поддержку одного и того же давления жидкости по отношению к атмосферному. Спецификой такого варианта расположения является то, что разницы между давлениями топлива в баке и во впускном коллекторе не будут постоянными, что в конечном итоге учтено в продолжительности впрыска рабочей жидкости.

Интересные факты

Вот несколько интересных фактов о регуляторах давления топлива и их проверке:

1. Функция РДТ: Регулятор давления топлива (РДТ) играет ключевую роль в системе питания двигателя. Он поддерживает постоянное давление топлива в рампе, что обеспечивает оптимальную работу инжекторов. Неправильное давление может привести к проблемам с запуском, потерей мощности и увеличением расхода топлива.

2. Методы проверки: Существует несколько способов проверки РДТ, включая использование манометра для измерения давления топлива. Однако, некоторые механики также используют метод “проверки на слух” — если слышен свист или шипение, это может указывать на утечку или неисправность регулятора.

3. Влияние на экосистему: Неисправный регулятор давления топлива может привести к увеличению выбросов вредных веществ в атмосферу. Это связано с тем, что неправильное соотношение топлива и воздуха в смеси может вызвать неполное сгорание, что негативно сказывается на экологии и может привести к штрафам за превышение норм выбросов.

Возможные причины неисправности в работе РДТ

Конструкция регулятора давления топлива разработана так, чтобы поддерживать стабильное давление в системе даже при выключенном двигателе. Однако на практике это не всегда удается. Основная причина заключается в износе клапана, который со временем теряет свою способность удерживать топливо. В результате, чтобы запустить двигатель, водителю приходится долго крутить стартер.

Среди наиболее распространенных проблем с устройством, регулирующим подачу топлива, можно выделить несколько ключевых моментов.

1. Клапан не удерживает давление. Главной причиной такой неисправности является ослабление пружины, которая теряет способность создавать необходимое сопротивление. В этом случае бензин будет возвращаться в бак, не достигая форсунок двигателя.
2. Затрудненное движение топлива из-за закупорки регулятора давления. Это может привести к тому, что двигатель не удастся запустить даже с пол-оборота.
3. Подклинивание устройства, вызванное неравномерными колебаниями давления. При такой неисправности возникают сложности с разгонкой автомобиля, что негативно сказывается на безопасности как водителя, так и пассажиров.

Важно отметить, что регулятор давления топлива чаще всего выходит из строя из-за износа. Обычно это происходит после пробега в 100-200 тыс. км. В таких случаях наблюдается истончение или высыхание мембраны. Пружина ослабевает, а клапан начинает подклинивать. Если же проблемы с клапаном возникают раньше указанного пробега, это может свидетельствовать о некачественной сборке или дефекте детали.

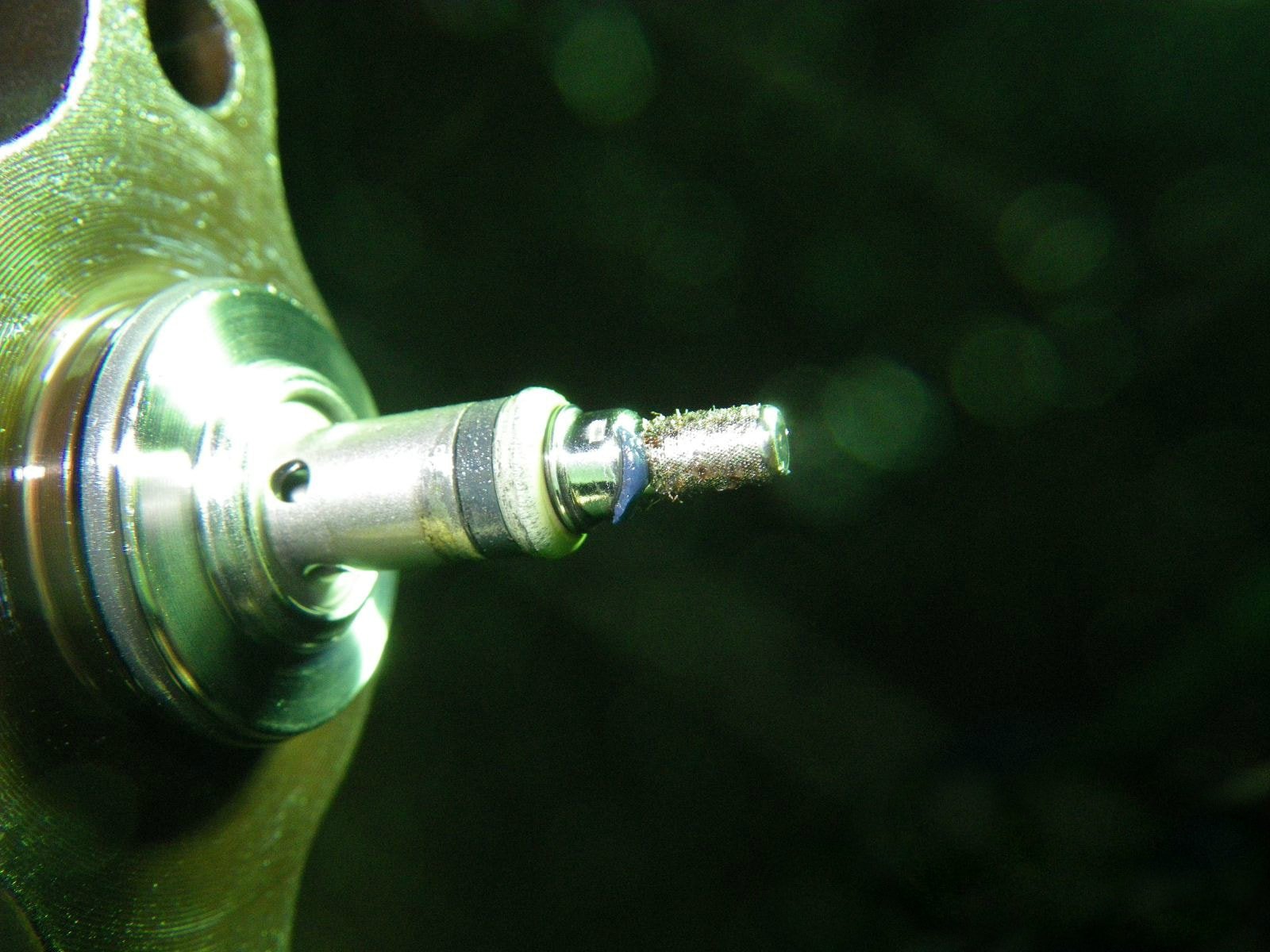

Еще одной причиной неисправности клапана может быть низкое качество топлива. В этом случае посторонние примеси, попадая в рабочую жидкость, засоряют регулятор давления топлива. В отличие от первой ситуации, когда можно самостоятельно заменить мембрану, в данном случае потребуется обратиться в сервис для установки нового устройства, так как чистка клапана не предусмотрена.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

• неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
• наблюдается уменьшение чувствительности мотора;
• наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
• повышается уровень вредность (наличие СН и СО) выхлопных газов;
• повышается расход топлива;
• наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

https://youtube.com/watch?v=PEMmSVodwLU

Ремонт и замена РДТ

Если в процессе эксплуатации автомобиля вы заметили признаки неисправности регулятора топлива, диагностика этого устройства станет важным шагом для восстановления его нормальной работы. Если проверка показывает, что регулятор неисправен, следует выполнить следующие действия.

Шаг 1. Удалите пробку штуцера, чтобы иметь возможность измерить давление топлива на его конце.

Шаг 2. С помощью специального металлического защитного колпачка аккуратно извлеките золотник из внутренней части штуцера.

Шаг 3. Снизьте давление в топливной системе, а затем осторожно отсоедините вакуумный шланг от устройства.

Шаг 4. Открутите гайку, которая фиксирует трубку, подающую топливо.

Шаг 5. После того как вы открутите два болта, удерживающих модуль на топливной раме, аккуратно извлеките штуцер из отверстия.

Шаг 6. Осторожно извлеките регулятор давления топлива (РДТ).

Как правило, снятое устройство не подлежит ремонту, и его заменяют на новое, более эффективное. Модуль можно приобрести с доставкой как в специализированных магазинах, так и через интернет.

https://youtube.com/watch?v=9hkA7K7fQ3c

Выводы

Регулятор давления топлива стоит считать основным модулем транспортного средства, что поддерживает работу всей топливной системы. Все, что от вас требуется, – внимательность и оперативное реагирование. Его восстановление и диагностика по большой части являются процедурами, не требующими определенных навыков или усилий. Однако если пренебречь представленными рекомендациями, придется полностью менять модуль, что приводит к стремительному увеличению его стоимости.

Инструменты и материалы для проверки РДТ

Перед тем как приступить к снятию и проверке регулятора давления топлива (РДТ), необходимо подготовить все необходимые инструменты и материалы. Это поможет избежать ненужных задержек и обеспечит безопасность во время работы.

• Набор инструментов:
  • Ключи и головки различных размеров – для снятия крепежных элементов, удерживающих РДТ.
  • Отвертки – для работы с пластиковыми или металлическими зажимами и соединениями.
  • Плоскогубцы – могут понадобиться для снятия шлангов или зажимов.
  • Мультиметр – для проверки электрических соединений и измерения напряжения.
  • Манометр – для измерения давления топлива в системе.
• Защитные средства:
  • Перчатки – защитят руки от загрязнений и возможных травм.
  • Очки – защитят глаза от брызг топлива и других веществ.
• Материалы:
  • Новая прокладка или уплотнительное кольцо – рекомендуется заменить при установке нового РДТ.
  • Чистящие средства – для удаления загрязнений с соединений и деталей.
  • Контейнер для сбора топлива – для предотвращения разлива топлива во время работы.
• Дополнительные инструменты:
  • Сканер OBD-II – для диагностики ошибок в системе управления двигателем, связанных с РДТ.
  • Топливный шланг – если необходимо временно обойти систему для проверки.

Подготовив все перечисленные инструменты и материалы, вы сможете эффективно и безопасно провести диагностику и замену регулятора давления топлива. Убедитесь, что у вас есть все необходимое под рукой, прежде чем начинать работу, чтобы избежать лишних перерывов и обеспечить качественное выполнение задачи.

Вопрос-ответ

Как проверить неисправный регулятор давления топлива?

Проверьте реакцию на вакуум: отсоедините вакуумный шланг и посмотрите на манометр, если ваш регулятор использует вакуумную линию. Давление должно повыситься после снятия вакуума, обычно около 10 фунтов на кв. дюйм. Если изменений нет, регулятор может быть неисправен.

Как очистить регулятор давления топлива, не снимая его?

Просто возьмите кусок ткани и тщательно протрите его. Для этой процедуры не нужно использовать воду или другие чистящие средства. В основном в этой части скапливается только пыль, и её можно легко очистить сухой тканью, тщательно протерев.

Каковы признаки неисправности регулятора давления?

Шум в трубах: колебания давления воды, вызванные неисправным регулятором, могут привести к гидравлическому удару, характеризующемуся стуком или шумом в трубах. Протекающие или капающие краны: постоянные утечки или капание воды из кранов или унитазов могут указывать на слишком высокое давление из-за неисправности регулятора.

Советы

СОВЕТ №1

Перед началом работы обязательно ознакомьтесь с руководством пользователя вашего автомобиля. Это поможет вам понять, где находится регулятор давления топлива и какие инструменты могут понадобиться для его снятия и проверки.

СОВЕТ №2

При снятии регулятора давления топлива используйте защитные перчатки и очки. Это поможет избежать травм и контакта с топливом, которое может быть вредным для здоровья.

СОВЕТ №3

Перед проверкой регулятора давления топлива убедитесь, что система питания полностью обесточена. Это предотвратит случайные утечки топлива и обеспечит вашу безопасность во время работы.

СОВЕТ №4

После проверки и, при необходимости, замены регулятора давления топлива, не забудьте провести тест-драйв автомобиля. Это позволит убедиться, что проблема решена и двигатель работает корректно.
