Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

Владельцы автомобилей, особенно те, кто ремонтирует их самостоятельно, понимают важность удобного доступа к нижней части машины. Подъёмник для легкового автомобиля — необходимый инструмент, который упрощает обслуживание и ремонт. В этой статье мы рассмотрим два простых варианта подъёмников, которые можно сделать своими руками, что сэкономит деньги и время, а также повысит комфорт при работе с автомобилем в гараже.

Домкрат домашней сборки

Наиболее доступным вариантом для бытового подъёмного механизма является устройство с двухстоечной конструкцией, которое может быть оснащено электрическим, электрогидравлическим или гидравлическим приводом. В подъёмниках с первым типом привода в стойках находятся резьбовые валы, на которых установлена движущаяся несущая гайка, прикреплённая к подъёмной стальной лапе. Существуют и другие модели винтовой конструкции, которые могут включать 1, 3 или 4 стойки.

Более детальную информацию о том, как самостоятельно изготовить домкрат, вы сможете найти в статье нашего эксперта.

Если вас интересует, как правильно выбрать ромбический автомобильный винтовой домкрат, ознакомьтесь с материалом нашего специалиста.

Чтобы создать недорогое, но эффективное устройство для личного использования, важно разобраться в принципах работы заводских приборов. Автомобильный подъёмник для гаража можно собрать из следующих материалов:

• 3 стальных уголка размером 750×750×8 мм;
• червячный редуктор;
• стальная плита толщиной 10 мм;
• 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
• крюк;
• трос толщиной 5 мм;
• две шпонки «звёздочка».

При выборе компонентов важно учитывать, что минимальная грузоподъёмность устройства с передаточным коэффициентом 60 кг должна составлять 300 кг.

Также рекомендуем ознакомиться с материалом нашего специалиста, в котором рассказывается о том, как сделать лебедку из стартера своими руками.

Не забудьте прочитать статью нашего эксперта, посвящённую выбору ручной лебедки для автомобиля.

Создание автомобильного подъёмника для гаража своими руками — задача, которая может показаться сложной, но на самом деле существует несколько простых решений. Эксперты рекомендуют начать с создания подъёмника на основе гидравлического домкрата. Для этого потребуется прочная рама, на которую устанавливается домкрат, и платформа для автомобиля. Такой подъёмник позволяет поднимать машину на удобную высоту для проведения ремонта или обслуживания.

Второй вариант — это использование системы блоков и тросов. С помощью прочных материалов можно создать конструкцию, которая будет поднимать автомобиль за колеса. Этот метод требует немного больше времени на сборку, но обеспечивает хорошую устойчивость и безопасность. Оба варианта доступны для реализации и могут значительно упростить работу в гараже, позволяя владельцам автомобилей самостоятельно выполнять необходимые задачи.

https://youtube.com/watch?v=mA11wQvpK-Q

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

• стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
• на уголки необходимо установить стальную плиту и закрепить болтами М8;
• установить на плиту редуктор;
• закрепить шпонку на приводном редукторе вала;
• в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
• закрепить шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите два отверстия, пропустить вторую цепь;
• первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

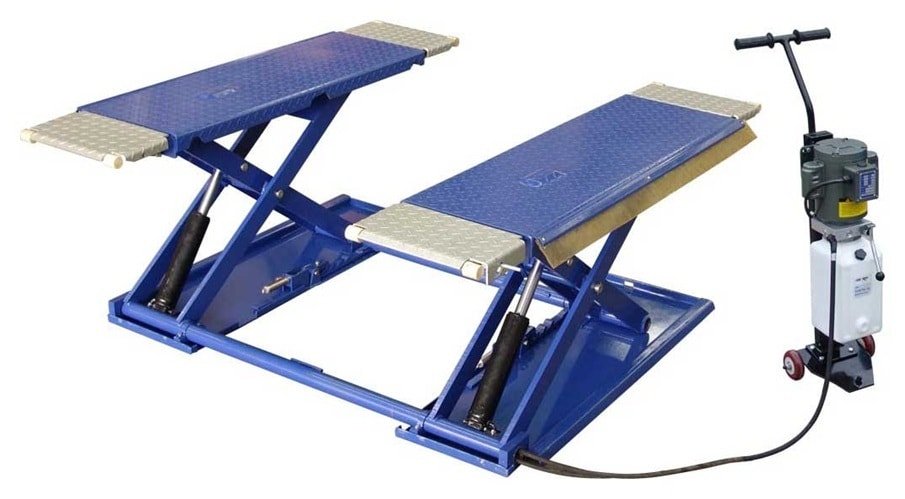

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

Возможно, вас также заинтересует статья нашего эксперта, описывающая изготовление стапеля для кузовных работ своими руками.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров.

Настройка рабочих параметров устройства осуществляется следующим образом:

• удалить крепления, фиксирующие раму и двигатель автомобиля;
• подвести трос под мотор, набросить петли на крюк;
• перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
• переместить двигатель на ремонтный стол.

https://youtube.com/watch?v=JiyjY40WRx0

Интересные факты

Вот несколько интересных фактов о создании автомобильного подъёмника для гаража своими руками:

1. Принцип рычага: Один из самых простых способов создания подъёмника — использование принципа рычага. С помощью длинной балки и подставок можно создать устройство, которое позволит поднимать автомобиль с минимальными усилиями. Это основано на законе рычага, где небольшое усилие на длинном плече может поднять тяжелый объект на коротком плече.

2. Гидравлические системы: Многие самодельные подъёмники используют гидравлические системы, которые можно создать из доступных материалов, таких как автомобильные домкраты. Гидравлический домкрат может быть установлен на платформе, что позволяет поднимать автомобиль на нужную высоту с помощью простого механизма.

3. Безопасность и устойчивость: При создании подъёмника важно учитывать не только его функциональность, но и безопасность. Использование прочных материалов и правильное распределение веса помогут избежать несчастных случаев. Например, добавление дополнительных опор и использование противоскользящих материалов на платформе значительно увеличит устойчивость конструкции.

Эти факты подчеркивают как технические аспекты, так и важность безопасности при создании самодельного подъёмника для автомобиля.

Автомобильный подъёмник-опрокидыватель

Если у вас нет возможности установить смотровую яму с подъемником в гараже, механики советуют создать опрокидыватель-подъемник для автомобиля своими руками. Лучше всего заказать чертежи у специалиста. Это устройство изготавливается из листового металла и квадратного профиля с использованием сварки. Конструкция, способная выдерживать значительные нагрузки, отличается прочностью, безопасностью и легкостью в использовании.

Основным рабочим элементом автоподъемника-опрокидывателя является реечный, гидравлический или червячный домкрат. Пятка устройства, имеющая крупные ребра жесткости, может наклонить автомобиль весом до 2,5 тонн под углом 45°. Для обеспечения надежности платформа с подвижными механизмами дополнительно укрепляется ребрами жесткости из металла толщиной до 7 мм, уголками и квадратным профилем с толстыми стенками. Опорный гнутый уголок, нижняя площадка и опорный брус также изготавливаются из металла.

Создать механический опрокидыватель можно из следующих компонентов:

• квадратная труба с толщиной стенки 0,5×0,5 см или уголок с полкой;
• два пальца;
• четыре втулки;
• куски металла для косынок.

Все детали соединяются между собой с помощью сварки, а кронштейны с шарнирами крепятся к платформе. После этого подъемник будет готов к эксплуатации.

https://youtube.com/watch?v=ryOGo5lI41E

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Безопасность и меры предосторожности при использовании подъёмников

При использовании автомобильных подъёмников, особенно сделанных своими руками, безопасность должна быть на первом месте. Неправильная эксплуатация или недостаточная прочность конструкции могут привести к серьёзным травмам или даже летальным исходам. Поэтому важно учитывать несколько ключевых аспектов, чтобы минимизировать риски.

1. Качество материалов: При выборе материалов для подъёмника необходимо использовать только высококачественные и прочные компоненты. Сталь, алюминий и другие металлы должны быть соответствующей толщины и прочности, чтобы выдерживать вес автомобиля. Избегайте использования вторичных или несертифицированных материалов, так как это может привести к поломке конструкции.

2. Правильная сборка: Следует тщательно следовать инструкциям по сборке и использовать все необходимые крепежные элементы. Неправильная установка может привести к тому, что подъёмник не будет работать должным образом. Убедитесь, что все соединения надежны и не имеют люфта.

3. Регулярная проверка: Перед каждым использованием подъёмника необходимо проводить визуальный осмотр. Проверьте наличие трещин, коррозии, износа или других повреждений. Также важно следить за состоянием гидравлических систем, если они используются в конструкции подъёмника.

4. Использование защитного оборудования: При работе с подъёмником рекомендуется использовать защитные очки и перчатки. Это поможет избежать травм в случае неожиданного падения или поломки конструкции. Также стоит предусмотреть наличие подставок или других средств, которые могут дополнительно поддерживать автомобиль во время работы.

5. Правила эксплуатации: Не забывайте о правилах эксплуатации подъёмника. Никогда не превышайте максимальную грузоподъемность, указанную в инструкции. Также не оставляйте автомобиль на подъёмнике без присмотра и не пытайтесь работать под ним, если он не зафиксирован должным образом.

6. Обучение пользователей: Если подъёмник будет использоваться несколькими людьми, обязательно проведите инструктаж. Все пользователи должны понимать, как правильно использовать устройство и какие меры предосторожности необходимо соблюдать.

Соблюдение этих мер предосторожности поможет обеспечить безопасность при использовании автомобильного подъёмника и снизит риск несчастных случаев. Помните, что ваша безопасность и безопасность окружающих всегда должны быть на первом месте.
