Назначение и 4 типа устройства главной передачи в автомобиле: 9 требований к работе ГП

Главная передача (ГП) — ключевой элемент трансмиссии автомобиля, передающий крутящий момент от двигателя к колесам. В статье рассмотрим назначение ГП, её функции и четыре типа устройств, а также девять требований для надежной и эффективной работы автомобиля. Понимание этих аспектов поможет автовладельцам ориентироваться в технических характеристиках и принимать обоснованные решения при выборе и обслуживании трансмиссии.

Расположение в автомобиле

Главная передача выполняет ключевую функцию, заключающуюся в увеличении крутящего момента двигателя и снижении частоты вращения ведущих колес. В случае переднеприводного автомобиля главная передача расположена в коробке передач, рядом с самоблокирующим дифференциалом.

Если же ведущие колеса находятся сзади, то главная передача устанавливается в картере заднего моста, где также размещен самоблок. В полноприводных автомобилях расположение главной передачи зависит от типа привода: она может находиться как в коробке передач, так и в картере ведущего моста.

Рекомендуем также ознакомиться со статьей нашего специалиста, в которой подробно объясняется, что такое трансмиссия.

Кроме того, советуем прочитать материал нашего эксперта, в котором он детально рассказывает о дифференциале.

Главная передача (ГП) играет ключевую роль в трансмиссии автомобиля, обеспечивая передачу крутящего момента от двигателя к колесам. Эксперты выделяют четыре основных типа устройств главной передачи: гипоидные, червячные, планетарные и конические. Каждый из них имеет свои особенности и преимущества, однако все они должны соответствовать девяти основным требованиям для обеспечения надежной работы.

Во-первых, ГП должна обеспечивать высокую эффективность передачи энергии, минимизируя потери. Во-вторых, важна прочность и долговечность материалов, чтобы избежать преждевременного износа. Третье требование связано с шумом и вибрацией: устройства должны работать максимально тихо. Четвертое — это простота обслуживания и ремонта. Пятое требование касается теплоотведения, чтобы избежать перегрева. Шестое — устойчивость к коррозии, особенно в условиях неблагоприятной эксплуатации. Седьмое — возможность работы в широком диапазоне температур. Восьмое — надежность в условиях перегрузок. И, наконец, девятое требование — это совместимость с другими компонентами трансмиссии. Соблюдение этих критериев гарантирует долговечность и эффективность работы главной передачи.

Разновидности устройства

ГП отличаются количеством ступеней редуктора. Существуют следующие виды главной передачи.

1. Одинарная. Она состоит из ведомой и ведущей шестерёнок.
2. Двойная. Обладает четырьмя шестерёнками. Этот вид устанавливается в грузовых автомобилях, так как им необходимо повышенное передаточное число.

Двойная бывает центральной и раздельной. Центральная расположена в картере ведущего моста, а раздельная — в ступице ведущих колёс и мосте. ГП различается по виду соединения зубьев:

• цилиндрическая;
• гипоидная;
• червячная;
• каноническая.

https://youtube.com/watch?v=UwyD3oEMERo

Интересные факты

Вот несколько интересных фактов о главной передаче (ГП) в автомобиле и её назначении:

1. Назначение главной передачи: Главная передача служит для передачи крутящего момента от трансмиссии к колесам автомобиля. Она также изменяет направление вращения и позволяет адаптировать скорость вращения колес к скорости двигателя, что особенно важно для обеспечения оптимальной работы автомобиля на разных скоростях и условиях.

2. Типы главной передачи: Существует четыре основных типа главной передачи:

   • Цилиндрическая (или параллельная) — используется в легковых автомобилях и обеспечивает высокую эффективность.
   • Коническая — часто применяется в полноприводных автомобилях, позволяет передавать крутящий момент под углом.
   • Спиральная — обеспечивает более плавную работу и меньший шум, чем цилиндрическая.
   • Гипоидная — сочетает в себе преимущества конической и спиральной передач, позволяя передавать мощность с меньшими потерями и обеспечивая компактность конструкции.

3. Требования к работе главной передачи: Главная передача должна соответствовать нескольким критериям, включая:

   • Высокая прочность и долговечность, чтобы выдерживать большие нагрузки.
   • Эффективность передачи крутящего момента, минимизируя потери энергии.
   • Низкий уровень шума и вибраций для комфортной езды.
   • Способность работать в различных температурных режимах и условиях эксплуатации.
   • Простота обслуживания и ремонта.
   • Устойчивость к износу и коррозии.
   • Обеспечение надежной работы в условиях перегрузок.
   • Возможность регулировки передаточного отношения для достижения оптимальной производительности.
   • Соответствие экологическим стандартам, включая снижение выбросов и потребления топлива.

Эти факты подчеркивают важность главной передачи в автомобиле и её влияние на общую производительность и комфорт вождения.

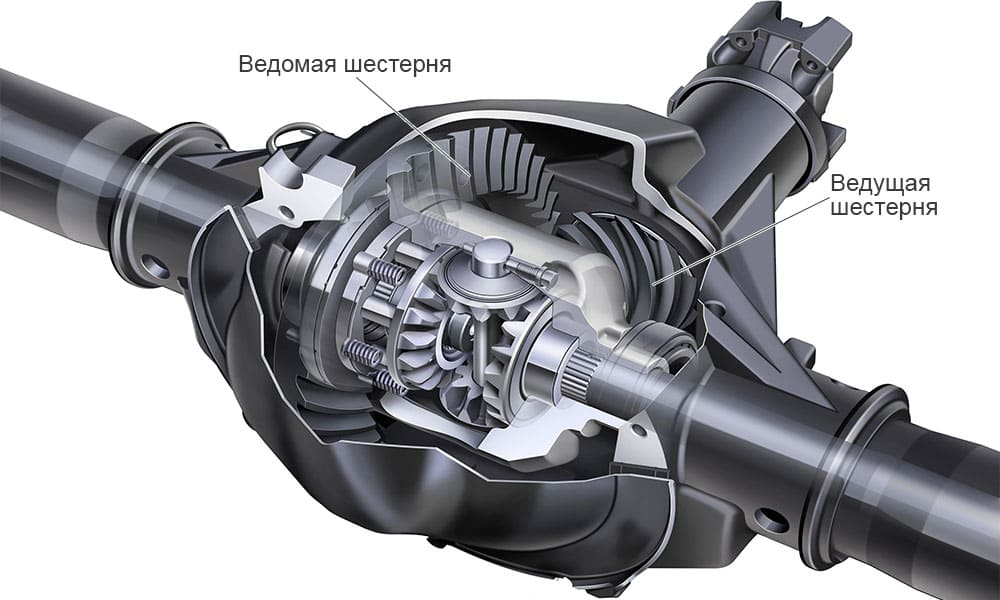

Принцип работы

Принцип работы главной передачи достаточно прост: когда автомобиль движется, крутящий момент от двигателя передаётся через коробку передач, а затем с помощью передачи и самоблока — на валы привода. Это позволяет главной передаче непосредственно изменять крутящий момент, который поступает на колёса, что, в свою очередь, влияет на динамику их вращения.

Ключевым аспектом является передаточное число. Этот параметр отражает соотношение количества зубьев ведомой шестерёнки к ведущей. Чем выше это значение, тем быстрее автомобиль достигает максимальной скорости. Однако в этом случае снижается максимальная скорость.

Снижение передаточного числа, наоборот, увеличивает динамику разгона, но автомобиль начинает набирать скорость медленнее. Для каждой модели автомобиля передаточное число подбирается с учётом технических характеристик двигателя, коробки передач, размеров колёс, системы тормозов и других факторов.

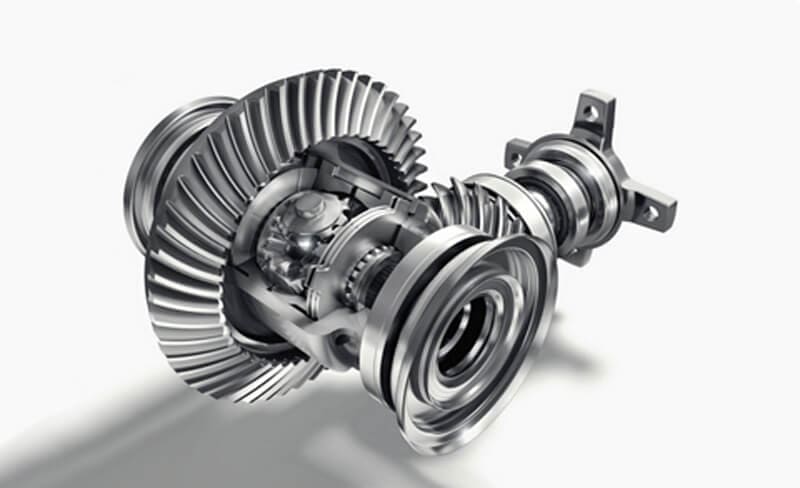

Как устроена ГП?

Из чего состоит главная передача:

• коническая шестерёнка;
• коническое колесо.

Шестерёнка — это ведущая деталь (к ней присоединяется тяга от КПП и мотора), а колесо — ведомый элемент (принимает тягу от зубчатого колеса и передаёт её под углом 90°).

Шестерни выполняют с зубьями в виде спирали, из-за этого увеличивается их твёрдость и количество. При этом они сцеплены, и шестерёнки функционируют плавно и без шума.

Помимо конической шестерёнчатой передачи с осями, которые пересекаются взаимно, в машине используют гипоидную передачу. Тут зубья обладают определённой конструкцией и осью небольшой конической шестерёнки. Она сдвинута вниз по отношению к центру наибольшей шестерёнки на определённое расстояние.

Это позволяет разместить кардан ниже и снизить высоту выпуклой верхней части туннеля для расположения вала на днище кузова, за счёт этого увеличивается площадь салона автомобиля.

Появляется возможность немного уменьшить центр тяжести машины и увеличить её устойчивость. Гипоидная передача имеет значительную плавность хода, высокую прочность зубьев и износоустойчивость.

https://youtube.com/watch?v=NOp_uFn0HUg

Основные требования

ГП состоит из двух шестерён. Ведущая шестерёнка меньшего размера соединена со вторичным валом трансмиссии. Ведомая шестерёнка, в свою очередь, больше по размеру и взаимодействует с дифференциалом и колесами автомобиля. К основным требованиям к передаче относятся:

• минимизация шума и вибрации в процессе работы;
• снижение расхода топлива;
• увеличение коэффициента полезного действия;
• обеспечение высоких тягово-скоростных характеристик;
• технологичность;
• компактные размеры (для повышения клиренса и снижения уровня днища автомобиля);
• легкость;
• высокая прочность;
• минимальные требования к обслуживанию.

Для повышения КПД передачи можно улучшить качество обработки зубьев обеих шестерёнок и увеличить прочность компонентов, а также использовать подшипники качения в конструкции.

Снижение вибрации и шума в работе зубчатых редукторов автомобиля является важной задачей. Для достижения этого необходимо обеспечить качественную смазку зубьев. Это повысит точность соединения зубчатых колес и увеличит диаметр валов. Также следует реализовать дополнительные меры, направленные на повышение надежности деталей механизма.

Цилиндрическая передача

Она устанавливается в переднеприводных автомобилях, у которых в горизонтальном положении расположен мотор и КПП. Здесь применяются шестерёнки, которые имеют шевронные и неровные зубья. Передаточное число составляет 3,5 — 4,2.

ГП на заднеприводных автомобилях

На заднеприводных автомобилях применяются различные типы главной передачи, так как двигатель и коробка передач располагаются параллельно движению, а крутящий момент передается на ведущую ось в вертикальном направлении.

На таких автомобилях чаще всего используется гипоидная передача, которая характеризуется минимальной нагрузкой на зубья и низким уровнем шума. Однако в процессе работы наблюдается снижение коэффициента полезного действия, поскольку смещенные точки крепления зубчатых колес увеличивают трение при скольжении.

Для автомобилей с гипоидной главной передачей передаточное число варьируется от 3,5 до 5,4, а для грузовых машин — от 5 до 7. Эта передача отличается от цилиндрической тем, что ось вала не пересекается с шестеренкой, что позволяет опустить карданный вал и уменьшить клиренс кузова, обеспечивая тем самым лучшую устойчивость автомобиля.

Если владельцу автомобиля не важны размеры и уровень шума, он может выбрать главную передачу классического типа. Червячная передача используется крайне редко, так как ее производство требует значительных затрат времени и ресурсов.

Для обеспечения нормальной работы трущихся элементов и зубьев необходима смазка. В картер или задний мост заливается специальное масло, уровень которого следует регулярно контролировать для поддержания стабильной работы всех компонентов автомобиля.

https://youtube.com/watch?v=I375EHIN7ug

Достоинства и недостатки

Любой тип соединения зубьев обладает плюсами и минусами.

Положительные и отрицательные моменты:

1. Цилиндрическая. Наибольшее передаточное число лимитировано показателем 4,2. Последующее повышение соотношения числа зубьев приведёт к увеличению габаритов передачи и увеличению шума.
2. Гипоидная. Выделяется небольшой нагрузкой на зубья и низким уровнем шума. Однако из-за смещения в фиксации шестерёнок увеличивается трение скольжения и снижается коэффициент полезного действия, но одновременно возникает возможность спустить кардан на наименьшую высоту.
3. Коническая ГП. Применяется редко вследствие больших габаритов и высокого уровня шума.
4. Червячная. Фактически не применяется из-за дороговизны.

Требуемый уход

Шестерёнки главной передачи и самоблока требуют регулярной смазки и ухода. Несмотря на то, что эти компоненты выглядят как прочные металлические детали, у них есть свой предел прочности. Поэтому рекомендации по избеганию резких стартов и торможений, а также аккуратному использованию сцепления и минимизации нагрузки на автомобиль, остаются актуальными и в наше время.

Все трущиеся элементы и зубья шестерёнок нуждаются в периодической смазке. Для этого в картер заливается специальное масло, уровень которого следует периодически проверять.

Масло, обеспечивающее работу шестерёнок, может вытекать через ослабленные соединения и повреждённые сальники.

Если у вас возникли сомнения относительно возможных неисправностей в трансмиссии, поднимите ведущее колесо автомобиля с помощью домкрата. Запустите двигатель и включите передачу, чтобы колесо начало вращаться. Обратите внимание на все движущиеся детали и прислушайтесь к возможным странным звукам.

Затем поднимите другое колесо. Если вы заметите сильный шум, вибрацию или появление капель масла, рекомендуется обратиться в автосервис.

https://youtube.com/watch?v=lAu3LgJFiyg

Вывод

Для чего нужна главная передача в автомобиле? Она даёт возможность повысить или снизить крутящий момент, передаваемый колёсами авто и при этом снижает или увеличивает динамику их кручения. Передаточное число в ГП выбирается так, что наибольший крутящий момент и частота вращения колёс находятся в оптимальных пределах для каждого автомобиля. ГП чаще всего становится предметом тюнинга авто.

Современные технологии в устройстве ГП

Современные технологии в устройстве главной передачи (ГП) автомобилей значительно изменили подход к проектированию и производству этих ключевых компонентов трансмиссии. Главная передача отвечает за передачу крутящего момента от двигателя к колесам, обеспечивая тем самым движение автомобиля. В последние годы в разработке ГП акцент сделан на повышении эффективности, надежности и долговечности, что стало возможным благодаря внедрению новых материалов, технологий обработки и конструктивных решений.

Одним из основных направлений является использование легких и прочных сплавов, которые позволяют снизить массу главной передачи без потери прочностных характеристик. Это, в свою очередь, способствует улучшению топливной экономичности автомобиля и снижению выбросов вредных веществ в атмосферу. Например, современные ГП часто изготавливаются из алюминиевых сплавов или композитных материалов, что позволяет уменьшить вес конструкции.

Кроме того, современные технологии обработки, такие как числовое программное управление (ЧПУ), позволяют достигать высокой точности при изготовлении зубчатых колес и других элементов ГП. Это обеспечивает более плавную работу трансмиссии и снижает уровень шума и вибраций, что особенно важно для комфорта пассажиров.

Внедрение технологий 3D-печати также открывает новые горизонты в производстве главной передачи. С помощью этой технологии можно создавать сложные геометрические формы, которые невозможно получить традиционными методами. Это позволяет оптимизировать конструкцию ГП и улучшить ее характеристики.

Современные системы управления трансмиссией, такие как электронные блоки управления (ЭБУ), также играют важную роль в работе главной передачи. Они позволяют адаптировать работу ГП в зависимости от условий эксплуатации, что повышает общую эффективность автомобиля. Например, ЭБУ может изменять параметры работы трансмиссии в зависимости от нагрузки, состояния дороги и других факторов, что способствует улучшению управляемости и безопасности.

Наконец, стоит отметить, что современные технологии диагностики и мониторинга состояния главной передачи позволяют своевременно выявлять и устранять неисправности, что значительно увеличивает срок службы этого узла. Использование датчиков и систем телематики позволяет отслеживать параметры работы ГП в реальном времени, что помогает предотвратить серьезные поломки и снизить затраты на обслуживание.

Вопрос-ответ

Назначение главной передачи автомобиля?

Гла́вная переда́ча — неотъемлемый элемент трансмиссии автомобиля с любым типом двигателя, основной функцией которого является окончательное преобразование крутящего момента для дальнейшей передачи его на ведущие колёса.

Какое назначение имеет главная передача дифференциала?

Внутри картера находится главная передача, собранная с дифференциалом, которая с помощью полуосей перенаправляет мощность от карданного вала к задним колесам. Главная передача разрешает менять направление крутящего момента от карданного вала к полуосям примерно на 85-95 градусов.

Какая передача в машине самая главная?

Главная передача автомобиля – элемент трансмиссии, в наиболее распространенном варианте состоящий из двух шестерен (ведомой и ведущей), призванный преобразовывать крутящий момент, поступающий от коробки передач, и передавать его на ведущую ось.

Советы

СОВЕТ №1

Изучите основные функции главной передачи (ГП) в вашем автомобиле. Понимание того, как ГП влияет на работу трансмиссии и распределение мощности, поможет вам лучше заботиться о своем автомобиле и выявлять возможные проблемы на ранних стадиях.

СОВЕТ №2

Регулярно проверяйте уровень и состояние масла в главной передаче. Правильное смазывание критически важно для долговечности и надежности работы ГП. Заменяйте масло в соответствии с рекомендациями производителя, чтобы избежать износа деталей.

СОВЕТ №3

Обратите внимание на шумы и вибрации при движении. Если вы заметили необычные звуки или изменения в поведении автомобиля, это может быть признаком неисправности главной передачи. Не откладывайте диагностику и ремонт, чтобы избежать более серьезных повреждений.

СОВЕТ №4

При выборе автомобиля учитывайте тип главной передачи, который используется в модели. Разные типы ГП могут иметь свои преимущества и недостатки в зависимости от стиля вождения и условий эксплуатации. Это поможет вам сделать более осознанный выбор при покупке.
