Как проверить генератор автомобиля? 5 простых способов проверки с помощью мультиметра

Генератор автомобиля обеспечивает работу электрической системы, и его неисправность может вызвать проблемы с запуском двигателя и электрооборудованием. В этой статье мы расскажем, как проверить генератор с помощью мультиметра в домашних условиях, что поможет быстро выявить неисправности. Знание методов диагностики сэкономит время и деньги на ремонте и повысит уверенность в исправности вашего автомобиля.

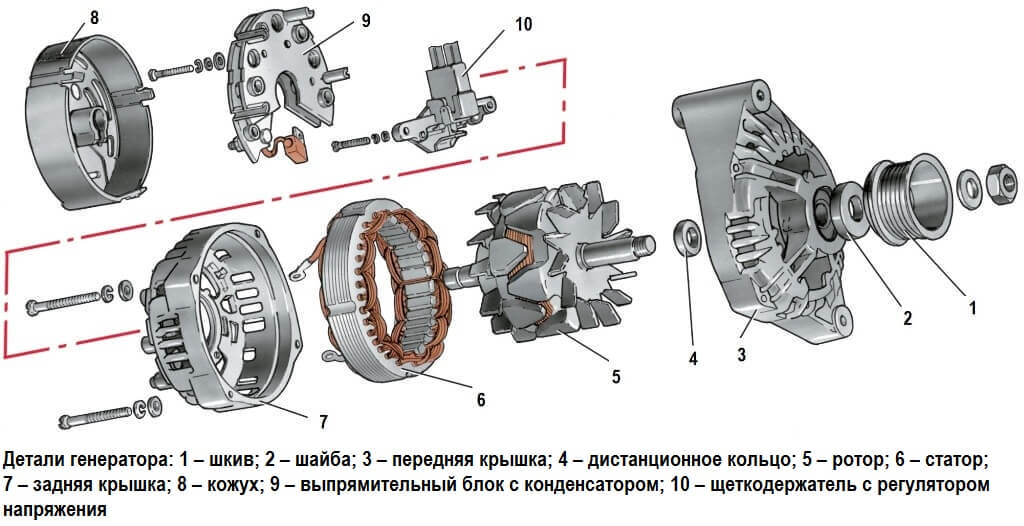

По какой причине генератор может выйти из строя

Поскольку признаки неисправности генератора, как правило, имеют схожий характер, определить точные причины его поломки без специального оборудования бывает затруднительно. Существует четыре основные неисправности, которые могут привести к утрате работоспособности генератора.

1. Заклинивание подшипников. В процессе работы автомобиля в генераторе происходит постоянное движение его компонентов, что со временем может привести к утрате смазки и, как следствие, к заклиниванию или полному заеданию деталей. Поскольку подшипники имеют высокую плотность, в первую очередь страдает ремень, отвечающий за их вращение. Если ремень порвался, это сигнализирует о необходимости замены или ремонта генератора.

2. Прогорание обмотки. Обмотка может сгореть по различным причинам, но наиболее частой является воздействие химических веществ и соли, которыми обрабатывают дороги зимой. Когда проводка перегорела или утратила свою целостность, генерация электричества прекращается.

3. Износ или заедание щёток. Проблемы с щёточным узлом возникают из-за износа графитовых стержней. Это довольно распространённая проблема, так как многие водители забывают вовремя заменять щётки.

4. Поломка реле регулятора. Эта деталь предотвращает перезарядку аккумулятора и поддерживает напряжение в заданных пределах.

Рекомендуем также ознакомиться с материалом нашего эксперта о том, что такое обгонная муфта генератора и где она расположена.

Поскольку проверка генератора в условиях дороги может быть затруднительной, важно заранее проводить плановое обслуживание и обращать внимание на признаки возможных неисправностей.

Проверка генератора автомобиля с помощью мультиметра — это важная процедура, которая позволяет выявить возможные неисправности. Эксперты рекомендуют начать с измерения напряжения на аккумуляторе при выключенном двигателе. Оно должно составлять около 12.6 вольт. Затем, запустив двигатель, следует повторно измерить напряжение; оно должно возрасти до 13.8-14.4 вольт, что указывает на исправность генератора. Третий шаг — проверка напряжения на выходе генератора при различных оборотах двигателя. Четвертым способом является проверка сопротивления обмоток генератора, которое должно быть в пределах нормы. Наконец, эксперты советуют обратить внимание на состояние ремня генератора, так как его износ может привести к снижению эффективности работы устройства. Эти простые методы помогут владельцам автомобилей своевременно выявить проблемы и избежать серьезных поломок.

https://youtube.com/watch?v=SpPctkWNOvA

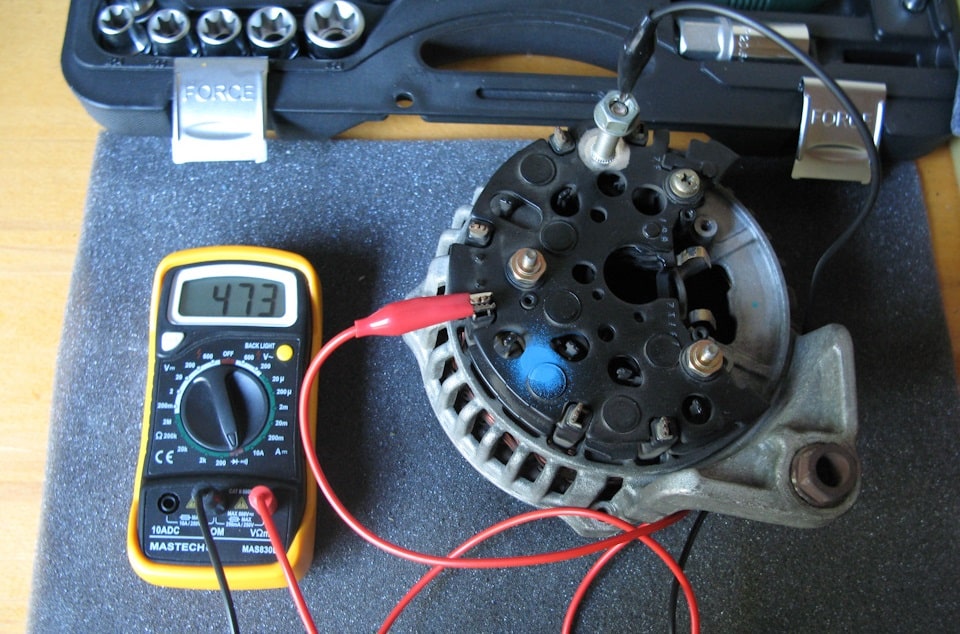

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

1. Проверка должна осуществляться при помощи мультиметра.
2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Также советуем прочитать статью нашего эксперта, в которой рассказывается о том, как снять генератор на Приоре.

Возможно, вас также заинтересует статья нашего специалиста, посвящённая тому, как снять генератор на ВАЗ-2114.

Рекомендуем дополнительно прочитать статью нашего эксперта, в которой он рассказывает о том, как ремонтировать генератор ВАЗ-2106.

Существует список действий, которые категорически нельзя выполнять при проверке:

• проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
• соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
• диагностика и работа генератора не должна начинаться без подключения потребителей. Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Интересные факты

Вот несколько интересных фактов о проверке генератора автомобиля с помощью мультиметра:

1. Напряжение на холостом ходу: Один из простых способов проверки генератора — измерить напряжение на клеммах аккумулятора при работающем двигателе. Если генератор исправен, напряжение должно находиться в пределах 13,8–14,4 В. Если оно ниже, это может указывать на проблемы с генератором или его регулятором напряжения.

2. Тест под нагрузкой: Чтобы проверить, как генератор справляется с нагрузкой, можно включить несколько электрических приборов (фары, кондиционер, обогреватель) и снова измерить напряжение. Если оно остается в пределах нормы, это свидетельствует о хорошем состоянии генератора. Снижение напряжения при нагрузке может указывать на его неисправность.

3. Проверка диодов: Генераторы используют диоды для преобразования переменного тока в постоянный. С помощью мультиметра можно проверить диоды на наличие короткого замыкания или обрыва. Для этого нужно измерить сопротивление в одном направлении (должно быть низким) и в другом (должно быть высоким). Если результаты не соответствуют этим критериям, диоды могут быть неисправны.

Эти методы позволяют быстро и эффективно оценить состояние генератора, что может помочь избежать более серьезных проблем с электросистемой автомобиля.

Как проверить генератор на работоспособность в домашних условиях

Существует два ключевых подхода к проверке. Первый из них, хотя и является довольно традиционным, надежно демонстрирует эффективность устройства. Второй метод более изощренный и способен улавливать незначительные недостатки в системе. С помощью этого второго подхода можно обнаружить даже самые мелкие отклонения в функционировании каждого компонента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

• работает исправно;
• есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Как проверить генератор мультиметром

Использование специализированного оборудования для измерений поможет обнаружить даже незначительные отклонения. Существует несколько ключевых параметров, которые считаются стандартными для всех типов автомобилей. Напряжение аккумулятора без нагрузки должно находиться в диапазоне 12,5 — 12,7 В. При запуске двигателя на аккумуляторе возникает нагрузка, и в этом случае нормальными значениями считаются 13,8 — 14,8 В. После достижения максимальной нагрузки напряжение должно вернуться к уровню 13,8 В. Если этого не произошло или значение упало еще ниже, необходимо проверить генератор.

Поскольку не все автомобилисты могут правильно протестировать генератор, в случае обнаружения неисправности и невозможности провести диагностику самостоятельно, рекомендуется обратиться в автосервис. Квалифицированные специалисты смогут выявить причины поломки и объяснить, почему не удалось провести проверку самостоятельно.

https://youtube.com/watch?v=mC3Y4Dp-58c

Проверка регулятора напряжения

Последовательность действий такова.

1. Для проверки состояния регулятора напряжения потребуется использование вольтметра, шкала которого должна иметь от 0 до 15 В. Диагностику необходимо выполнять только на хорошо прогретом моторе. Для этого автомобиль заводится на 15 минут и включается свет фар.
2. Замер осуществляется между выводом массы и 30 клеммы. Для большинства автомобилей норму найти очень легко, так как она у большинства находится в пределах 13,5 — 14,6 В. Цифры ниже 13 В говорят о том, что детали необходима срочная замена.

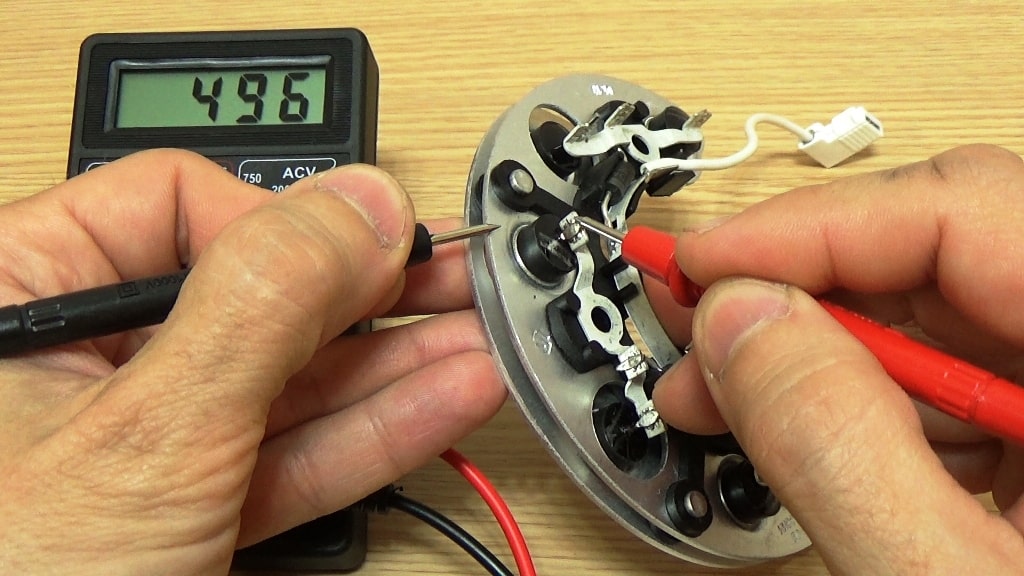

Проверка диодного моста генератора

Данный метод представляет собой один из способов проверки генератора без использования автомобиля. Для проведения диагностики необходимо иметь доступ к аккумуляторной батарее и самому генератору. Вольтметр устанавливается в режим измерения и подключается к массе и к зажиму В+ на аккумуляторе. После включения специального оборудования на дисплее не должно отображаться значение, превышающее 0,5 мА. Если же показания выше этого уровня, это может указывать на неисправность диодов или на повреждение изоляции на обмотках.

Проверка тока отдачи

Данная проверка выполняется только при подключённом моторе. Этот способ достаточно проблематичный и требует большого количества времени и скрупулёзности. Суть диагностики заключается в измерении тока приборов, потребляющих электричество. Двигатель необходимо завести и добиться максимально высоких оборотов. Зонд устанавливается на провод, который идёт к зажиму 30 или В+.

Поочерёдно нужно включать все электроприборы авто, а показатели с мультиметра записывать. После того, как результаты были получены, числа необходимо сложить. Далее следует включить все электроприборы и сравнить показатели на измерительном оборудовании с суммой прошлых исследований. Считается нормой показатель на 5 А меньший от полученной суммы, но увеличенная свидетельствует о неисправности запчасти.

Проверка тока возбуждения генератора

Двигатель должен функционировать на максимальных оборотах. Мультиметр подключается к клемме 67. На экране прибора сразу отобразится результат и величина тока возбуждения. У исправного генератора этот параметр колеблется в диапазоне от 3 до 7 А.

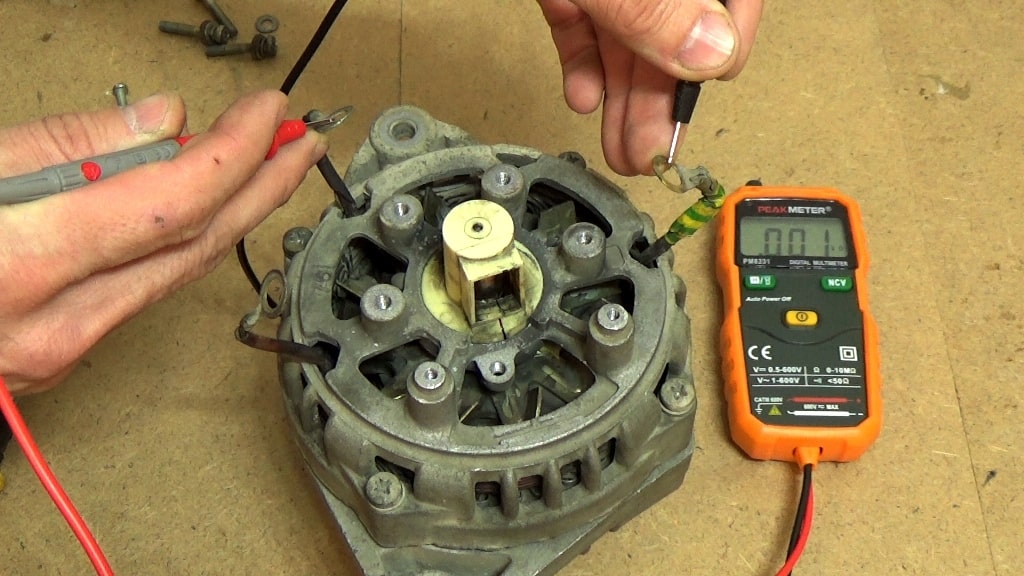

Проверка обмоток

Проверить состояние обмотки можно не только визуально, но и при помощи специальных приборов. Данная манипуляция предполагает проведение подготовительных работ:

• демонтаж держателя щёток;
• снятие регулятора напряжения;
• зачистка контактных колец;
• проверка на отсутствие дефектов в обмотке.

После выполнения подготовительных работ потребуется омметр. Щупы прибора прикладываются к контактным кольцам и статору, после чего проводится исследование. Нормальные показатели находятся в пределе 5 — 10 Ом.

Как проверить снятый генератор на работоспособность

Диагностика генератора в снятом состоянии осуществляется с использованием омметра. Устройство подключается к клемме 30 и корпусу генератора. Важно, чтобы деталь была тщательно очищена, так как даже незначительные загрязнения могут повлиять на точность измерений.

С помощью омметра последовательно проверяются все узлы и компоненты, что позволяет в итоге составить список неисправных элементов. Ремонт обнаруженных неисправностей вполне можно выполнить самостоятельно. Для этого потребуется лишь небольшой набор инструментов и полный комплект заменяемых деталей.

https://youtube.com/watch?v=_9jP8zxx8_Q

Как проверить генератор на наличие механических повреждений

Проверка генератора на наличие механических повреждений является важным этапом диагностики, который поможет выявить возможные проблемы до того, как они приведут к серьезным поломкам. Для этого необходимо провести визуальный осмотр и выполнить несколько простых шагов.

1. Визуальный осмотр

Первым шагом в проверке генератора является его визуальный осмотр. Обратите внимание на следующие аспекты:

• Корпус генератора: Проверьте, нет ли трещин, вмятин или других видимых повреждений. Любые механические повреждения корпуса могут указывать на внутренние проблемы.
• Крепления: Убедитесь, что генератор надежно закреплен и не имеет люфта. Ослабленные крепления могут привести к неправильной работе генератора.
• Провода и разъемы: Осмотрите электрические соединения на наличие коррозии, повреждений или обрывов. Плохие контакты могут вызвать сбои в работе генератора.

2. Проверка ремня генератора

Ремень, который соединяет генератор с двигателем, также может быть источником проблем. Проверьте его на:

• Износ: Ремень не должен иметь трещин, износа или других повреждений. Если он выглядит изношенным, его следует заменить.
• Натяжение: Убедитесь, что ремень правильно натянут. Слабый натяжитель может привести к проскальзыванию ремня и, как следствие, к недостаточной генерации электроэнергии.

3. Проверка подшипников

Подшипники генератора должны работать плавно и без лишнего шума. Для проверки:

• Поверните шкив генератора вручную. Он должен вращаться свободно, без заеданий и посторонних звуков.
• Если вы слышите шум или ощущаете сопротивление, это может указывать на износ подшипников, и генератор может потребовать замены или ремонта.

4. Проверка на наличие утечек

Иногда генератор может подвергаться воздействию жидкости, что может привести к его повреждению. Проверьте:

• Наличие масла или антифриза на корпусе генератора. Утечки могут указывать на проблемы с другими системами автомобиля, которые могут повредить генератор.
• Состояние уплотнителей и прокладок. Если они повреждены, это может привести к попаданию жидкости внутрь генератора.

5. Проверка на наличие посторонних предметов

Иногда в области генератора могут находиться посторонние предметы, которые могут вызвать механические повреждения. Проверьте:

• Отсутствие мусора, грязи или других предметов, которые могут застрять в генераторе или мешать его работе.
• Убедитесь, что ничего не мешает вращению шкива генератора.

Проведение этих простых проверок поможет вам выявить механические повреждения генератора и предотвратить более серьезные проблемы в будущем. Если вы обнаружили какие-либо неисправности, рекомендуется обратиться к специалисту для дальнейшей диагностики и ремонта.

Вопрос-ответ

Какой мультиметр лучше использовать для проверки генератора автомобиля?

Для проверки генератора автомобиля лучше всего использовать цифровой мультиметр, так как он обеспечивает более точные показания по сравнению с аналоговыми моделями. Убедитесь, что мультиметр имеет функцию измерения постоянного напряжения, так как это необходимо для проверки выходного напряжения генератора.

Что делать, если генератор не выдает нужное напряжение?

Если генератор не выдает нужное напряжение, сначала проверьте соединения проводов и клемм на наличие коррозии или повреждений. Если все в порядке, возможно, проблема заключается в самом генераторе, и его следует проверить на наличие неисправностей или заменить. Также стоит проверить аккумулятор, так как его состояние может влиять на работу генератора.

Как часто нужно проверять генератор автомобиля?

Рекомендуется проверять генератор автомобиля как минимум раз в год или каждые 15 000 – 20 000 километров пробега. Однако, если вы заметили проблемы с зарядкой аккумулятора или странные звуки из области генератора, стоит провести проверку незамедлительно, чтобы избежать серьезных поломок.

Советы

СОВЕТ №1

Перед началом проверки генератора убедитесь, что у вас есть все необходимые инструменты, включая мультиметр, отвертки и, возможно, ключи для снятия клемм аккумулятора. Это поможет вам избежать лишних перерывов в процессе работы.

СОВЕТ №2

При измерении напряжения на выходе генератора, проводите тест при различных оборотах двигателя. Это позволит вам увидеть, как генератор справляется с нагрузкой и обеспечивает ли он стабильное напряжение при разных условиях.

СОВЕТ №3

Не забывайте проверять состояние проводки и соединений. Иногда проблемы с генератором могут быть вызваны корродированными или ослабленными контактами, поэтому стоит уделить внимание и этим аспектам во время проверки.

СОВЕТ №4

Если вы не уверены в своих силах или не имеете достаточного опыта, лучше обратиться к профессионалу. Неправильная диагностика может привести к дополнительным расходам на ремонт, поэтому не стесняйтесь искать помощь, если это необходимо.
