Как пользоваться автомобильным сканером ELM 327? 3 способа подключения прибора

Автомобильный сканер ELM 327 стал важным инструментом для автолюбителей, позволяя быстро диагностировать проблемы и получать информацию о состоянии автомобиля. Однако многие водители испытывают трудности при подключении устройства к смартфону или ноутбуку. В этой статье рассмотрим три основных способа подключения ELM 327 и распространенные ошибки, которые могут возникнуть, чтобы помочь вам эффективно использовать этот инструмент и избежать проблем.

С какими устройствами и марками машин прибор совместим?

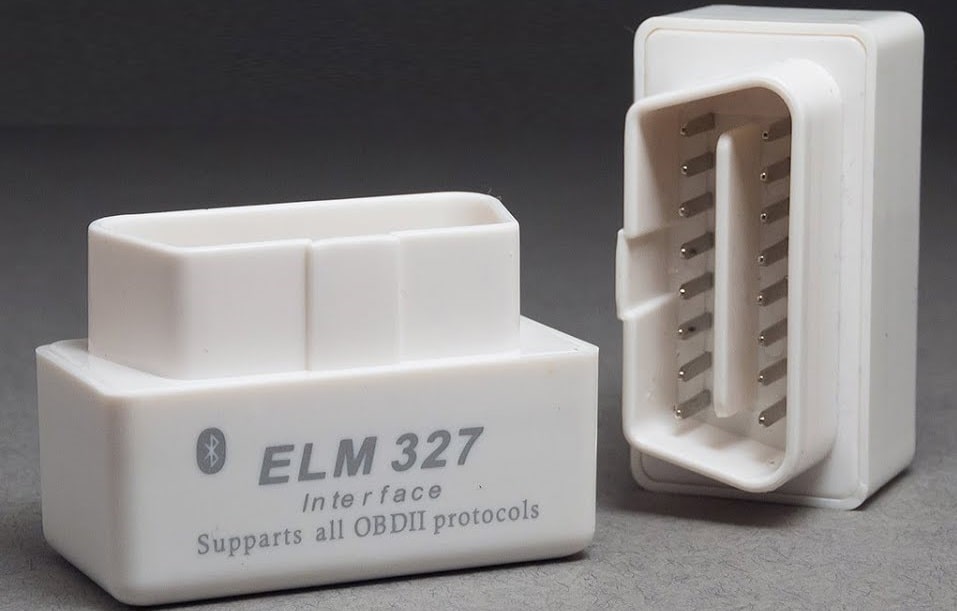

Автосканер представляет собой компактное устройство, которое подключается к автомобилю через разъем OBD-2. В этом разъеме находятся только определенные контакты, поэтому, взглянув на него, можно сразу определить, совместимо ли устройство с вашим автомобилем. Существует несколько вариантов расположения контактов:

1. Наличие седьмого контакта указывает на то, что диагностика осуществляется по протоколу ISO 9141-2. Обычно такие автомобили производятся в Азии или Европе, хотя иногда можно встретить машины других марок с седьмым разъемом.
2. Протокол ISO 14230-4 KWP2000 имеет выводы под номерами 4, 5, 7, 15 и 16 и чаще всего используется в автомобилях Daewoo и Subaru.

На практике автосканер совместим практически со всеми автомобилями и не вызывает трудностей даже в случае неполного совпадения контактов. Подключение устройства не требует специальных навыков и может быть выполнено самостоятельно в домашних условиях.

Для большинства отечественных автомобилей, выпущенных до 2006 года, может потребоваться использование адаптера или переходника для подключения.

Электронный блок управления (ЭБУ) может неправильно реагировать, что может помешать передаче актуальной информации.

Автомобильный сканер ELM 327 стал незаменимым инструментом для диагностики современных автомобилей. Эксперты рекомендуют три основных способа подключения этого прибора. Первый и наиболее распространенный метод — использование Bluetooth. Для этого необходимо установить приложение на смартфон, активировать Bluetooth и соединить его с ELM 327. Второй способ — подключение через USB. Этот вариант подходит для пользователей, предпочитающих работать с компьютером. Достаточно подключить сканер к USB-порту и запустить соответствующее программное обеспечение. Третий способ — использование Wi-Fi. Он особенно удобен для тех, кто хочет избежать проводов. После подключения к Wi-Fi сети автомобиля, можно использовать приложение для диагностики. Каждый из этих методов имеет свои преимущества, и выбор зависит от предпочтений пользователя и доступных устройств.

https://youtube.com/watch?v=1P-y4D-qj6U

Функции ELM 327

Автосканер способен выявить ряд неисправностей по параметрам OBD-2. Устройство способно распознать различные состояния и неисправности машины. Прибор может:

• считывать и очищать ошибки мотора во время запуска авто;
• измерить время, которое требуется для разгона машины до 100 км/ч от момента старта;
• во время движения автомобиля постоянно считывать информацию о работе движка и автомобиля в целом;
• корректировать положение дросселя и подачи горючего;
• выставлять угол упреждения зажигания;
• следить за импульсом, который необходим для открытия форсунок;
• контролировать расход топлива;
• поддерживать все функции, с которыми работает электронный блок управления автомобиля.

Интересные факты

Вот несколько интересных фактов о том, как пользоваться автомобильным сканером ELM 327 и о способах его подключения:

1. Разнообразие интерфейсов подключения: ELM 327 можно подключить к автомобилю несколькими способами. Наиболее распространенные из них — это Bluetooth, USB и Wi-Fi. Bluetooth-подключение позволяет использовать сканер с мобильными устройствами, такими как смартфоны и планшеты, что делает его удобным для диагностики на ходу. USB-подключение чаще используется с ноутбуками, а Wi-Fi — для более стабильного соединения с некоторыми устройствами.

2. Совместимость с различными протоколами: ELM 327 поддерживает множество протоколов OBD-II, что делает его универсальным инструментом для диагностики автомобилей различных марок и моделей. Это позволяет пользователям получать доступ к данным о состоянии двигателя, системах управления и даже к ошибкам, которые могут возникнуть в процессе эксплуатации автомобиля.

3. Использование мобильных приложений: Для работы с ELM 327 существует множество мобильных приложений, которые позволяют не только считывать коды ошибок, но и предоставляют расширенные функции, такие как мониторинг параметров в реальном времени, сброс ошибок и даже программирование некоторых функций автомобиля. Популярные приложения, такие как Torque и Car Scanner, делают процесс диагностики более доступным и понятным для пользователей без технического образования.

Какие ошибки могут возникнуть при подключении?

При установке любого устройства могут возникнуть определённые проблемы во время подключения:

1. Автосканер не может соединиться с системой. Причины, по которым устройство не взаимодействует с ЭБУ автомобиля, могут быть разнообразными. Наиболее распространённой является несовместимость между типом сканера и маркой автомобиля. Также возможны ошибки в выборе программы или переходника. В некоторых случаях причиной несовместимости может быть не завершённая инициализация. Кроме того, поломка OBD-2 разъёма также может стать причиной отказа. Обычно достаточно заменить предохранитель, чтобы восстановить его работоспособность.

2. Устройство не отображает актуальные данные. Некоторые пользователи замечают, что при отсутствии движения сканер не передаёт информацию в реальном времени о расходе топлива или других параметрах. Это связано с тем, что данная функция активна только во время движения автомобиля.

3. Сканер не считывает или не сбрасывает ошибки. Эта проблема часто решается простым запуском двигателя. Если сброс ошибок не произошёл, возможно, потребуется обновить программное обеспечение или внести изменения в устройство.

Поскольку автосканер предназначен для отображения всех возможных ошибок, следуя инструкциям по установке и настройке приложений, можно легко интегрировать устройство.

https://youtube.com/watch?v=MwVfsGSOZVs

Способы подключения

Как подключается сканер на Андроиде?

Для того чтобы подключить автосканер к телефону на базе Android, необходимо загрузить из Google Play приложение под названием Torque. Эта программа предоставляет все необходимые функции для полноценного использования сканера. Затем следует подключить устройство к специальному разъему и запустить двигатель автомобиля.

Чтобы настроить соединение, активируйте Bluetooth и найдите в списке доступных устройств OBD-2. При этом устройство запросит код для сопряжения. Обычно используются стандартные коды, такие как 1234, 0000 или 1111. После успешного подключения автосканера потребуется провести настройку системы. В приложении Torque нужно обнаружить прибор и выбрать его. Обычно этот процесс занимает несколько минут. Как только связь будет установлена, можно приступать к диагностике состояния автомобиля.

В некоторых случаях завершение настройки может занять от 10 до 20 минут.

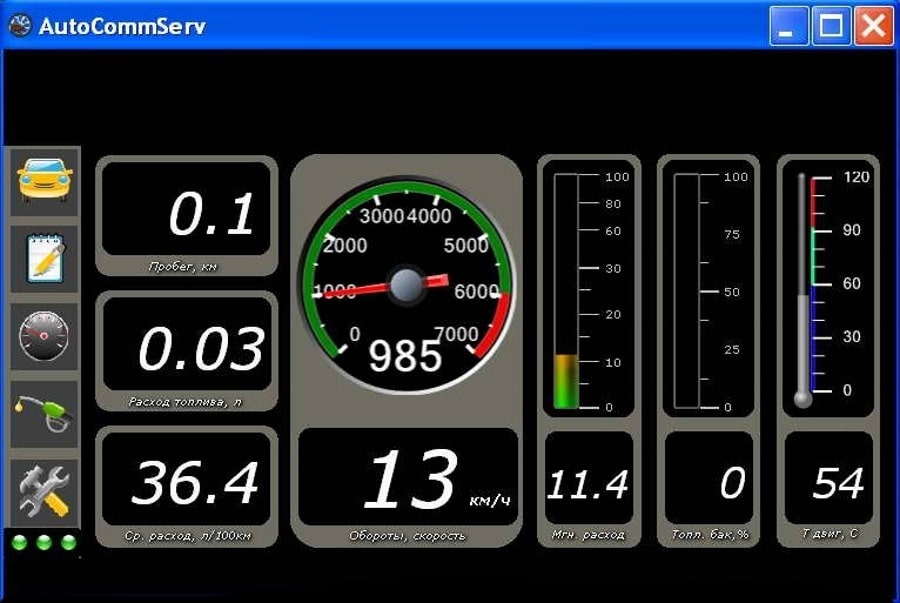

Поскольку ELM327 USB или Bluetooth будут использоваться людьми с разным уровнем навыков работы с современными устройствами, разработчики приложения создали интуитивно понятный и доступный интерфейс. После подключения устройства к мобильному телефону на экране появится несколько иконок, которые позволяют быстро и точно считывать возникающие ошибки и отображать их на мобильном устройстве.

Во время движения программа может передавать данные о состоянии устройств и двигателя в реальном времени. Пользователь может самостоятельно выбрать интересующие его параметры, что позволяет водителю отслеживать определенные данные в заданные промежутки времени. Также можно добавить счетчики, нажав кнопку «Добавить экран». Программа предоставляет возможность отображать маршрут движения автомобиля, что помогает легко определить расход топлива на различных участках пути.

Как подключить на IOS?

Так как на айфонах и айпадах не предусмотрен Bluetooth, то отличным выходом станет расширенная версия автосканера с функцией wi-fi. Данный способ потребует зайти в раздел настройки беспроводных соединений и нажать CLKDevices. На экране будет стрелка синего цвета, которую необходимо нажать для продолжения настройки. В окне потребуется ведение данных об адресе IP. Маршрутизатор имеет адрес 192.168.0.11 и маску подсети 255.255.255.0. Чуть ниже будет поле, в котором нужно указать порт 35000. На этом настройка завершена.

Для удобства использования сканера необходимо установить приложение, позволяющее быстро диагностировать состояние автомобиля.

В программе потребуется прописать параметры сети.

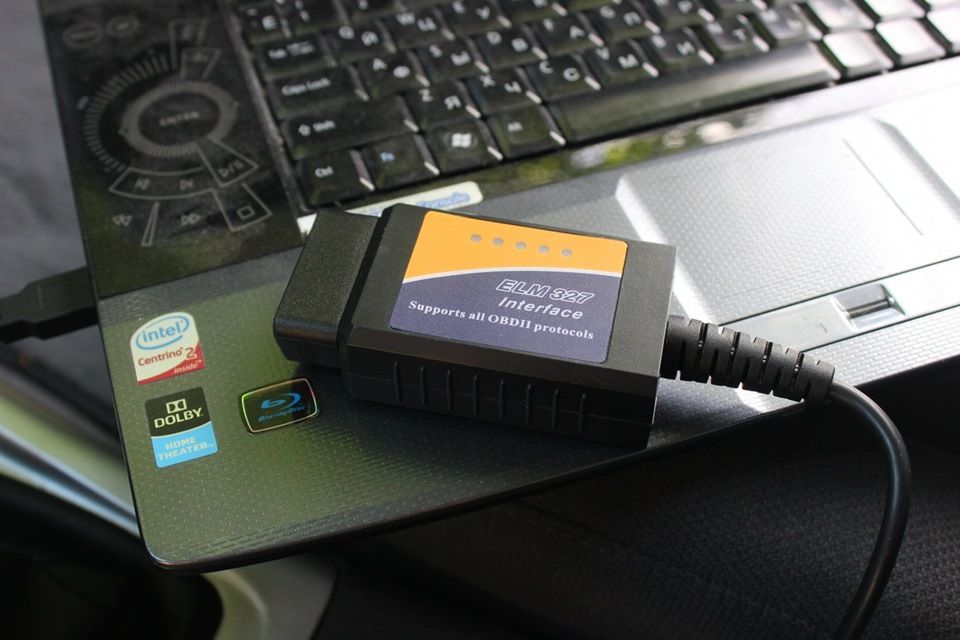

Подключение через Windows

Для того чтобы подключить сканер к ноутбуку или компьютеру, необходимо установить программу ScanMaster. Если вы загружаете её из систем, потребуется выполнить дополнительные настройки. В каталоге с установленной программой найдите файл с названием Key или Keygen, который позволит создать ключ доступа. После этого можно приступать к установке самой программы, используя файл с расширением .exe.

Когда программа будет успешно установлена на вашем ПК, подключите автосканер к автомобильному разъему. Затем запустите двигатель и перейдите на компьютере в раздел Bluetooth-устройств. Следующий шаг — добавить новое устройство. Найдите доступное автоустройство и активируйте его. На экране компьютера появится окно, запрашивающее код доступа. Стандартные коды могут быть следующими:

• 0000;
• 1111;
• 9999;
• 1234;
• 9999.

После ввода кода нажмите кнопку «далее», и устройство автоматически соединится с компьютером. Время настройки зависит от скорости поиска устройства компьютером и может занять от нескольких минут до нескольких часов. Обычно ожидание не превышает 5-10 минут.

https://youtube.com/watch?v=qImoOU7-A2A

Советы по выбору подходящего приложения для работы с ELM 327

При выборе приложения для работы с автомобильным сканером ELM 327 важно учитывать несколько ключевых факторов, чтобы обеспечить максимальную эффективность и удобство в использовании. Вот несколько советов, которые помогут вам сделать правильный выбор:

• Совместимость с вашим автомобилем: Прежде всего, убедитесь, что выбранное вами приложение поддерживает ваш автомобиль. Некоторые приложения могут быть оптимизированы для определенных марок или моделей, поэтому стоит проверить список совместимых автомобилей на сайте разработчика.
• Функциональность: Разные приложения предлагают различные функции. Некоторые из них могут предоставлять только базовые данные о состоянии двигателя, в то время как другие могут предлагать расширенные функции, такие как считывание кодов ошибок, мониторинг параметров в реальном времени, сброс ошибок и даже программирование различных параметров автомобиля. Определите, какие функции вам действительно нужны, и выбирайте приложение, которое их предлагает.
• Пользовательский интерфейс: Удобство использования приложения также играет важную роль. Обратите внимание на интерфейс: он должен быть интуитивно понятным и простым в навигации. Хорошее приложение должно предоставлять четкие и понятные графики, таблицы и отчеты, чтобы вы могли легко интерпретировать данные.
• Отзывы пользователей: Перед тем как скачать приложение, ознакомьтесь с отзывами других пользователей. Это поможет вам понять, насколько приложение надежно и эффективно. Обратите внимание на комментарии о стабильности работы, наличии ошибок и качестве технической поддержки.
• Обновления и поддержка: Выбирайте приложения, которые регулярно обновляются и поддерживаются разработчиками. Это гарантирует, что вы будете получать новые функции и исправления ошибок, а также поддержку в случае возникновения проблем.
• Цена: Некоторые приложения могут быть бесплатными, в то время как другие требуют покупки или подписки. Оцените, насколько цена соответствует функциональности приложения и вашим потребностям. Иногда стоит заплатить за более качественное приложение, чтобы избежать проблем в будущем.

Следуя этим советам, вы сможете выбрать подходящее приложение для работы с ELM 327, что сделает диагностику вашего автомобиля более эффективной и удобной.

Вопрос-ответ

Как выбрать подходящий способ подключения сканера ELM 327 к автомобилю?

Выбор способа подключения зависит от ваших предпочтений и возможностей автомобиля. Вы можете использовать Bluetooth, USB или Wi-Fi. Bluetooth подходит для большинства современных смартфонов и планшетов, USB обеспечивает стабильное соединение с компьютером, а Wi-Fi позволяет подключаться без проводов, если ваш сканер поддерживает эту функцию.

Какие приложения лучше всего подходят для работы с ELM 327?

Существует множество приложений, совместимых с ELM 327, среди которых популярны Torque, Car Scanner и OBDeleven. Выбор приложения зависит от ваших потребностей: Torque предлагает широкий функционал для диагностики, Car Scanner – удобный интерфейс, а OBDeleven – специализированные функции для автомобилей Volkswagen и Audi.

Что делать, если сканер ELM 327 не распознает автомобиль?

Если сканер не распознает автомобиль, проверьте, правильно ли он подключен и включен ли зажигание. Убедитесь, что ваш автомобиль поддерживает OBD-II и что сканер совместим с вашей моделью. Также стоит попробовать перезагрузить устройство и приложение, а в случае необходимости обновить прошивку сканера.

Советы

СОВЕТ №1

Перед использованием сканера ELM 327 убедитесь, что ваш автомобиль поддерживает OBD-II протокол. Это можно сделать, проверив документацию к автомобилю или поискать информацию в интернете по модели вашего автомобиля.

СОВЕТ №2

При подключении сканера к автомобилю используйте качественный Bluetooth-адаптер, чтобы избежать проблем с соединением. Убедитесь, что адаптер полностью заряжен и находится в рабочем состоянии.

СОВЕТ №3

Скачайте и установите надежное приложение для работы с ELM 327 на вашем смартфоне или планшете. Популярные приложения, такие как Torque или Car Scanner, предлагают множество функций для диагностики и мониторинга состояния автомобиля.

СОВЕТ №4

После подключения сканера и приложения не забудьте ознакомиться с интерфейсом и функциями программы. Это поможет вам эффективно использовать все возможности сканера, такие как чтение кодов ошибок, мониторинг параметров в реальном времени и сброс ошибок.
