В кузовном ремонте качественное оборудование критически важно для достижения высоких результатов. Однако не всегда возможно инвестировать в дорогостоящее оборудование, например, стапель. В этой статье представлена инструкция по изготовлению стапеля для кузовных работ своими руками в четыре простых этапа. Вы узнаете, как создать эффективный инструмент для ремонта автомобилей, сэкономив средства и время.
Как работает оборудование

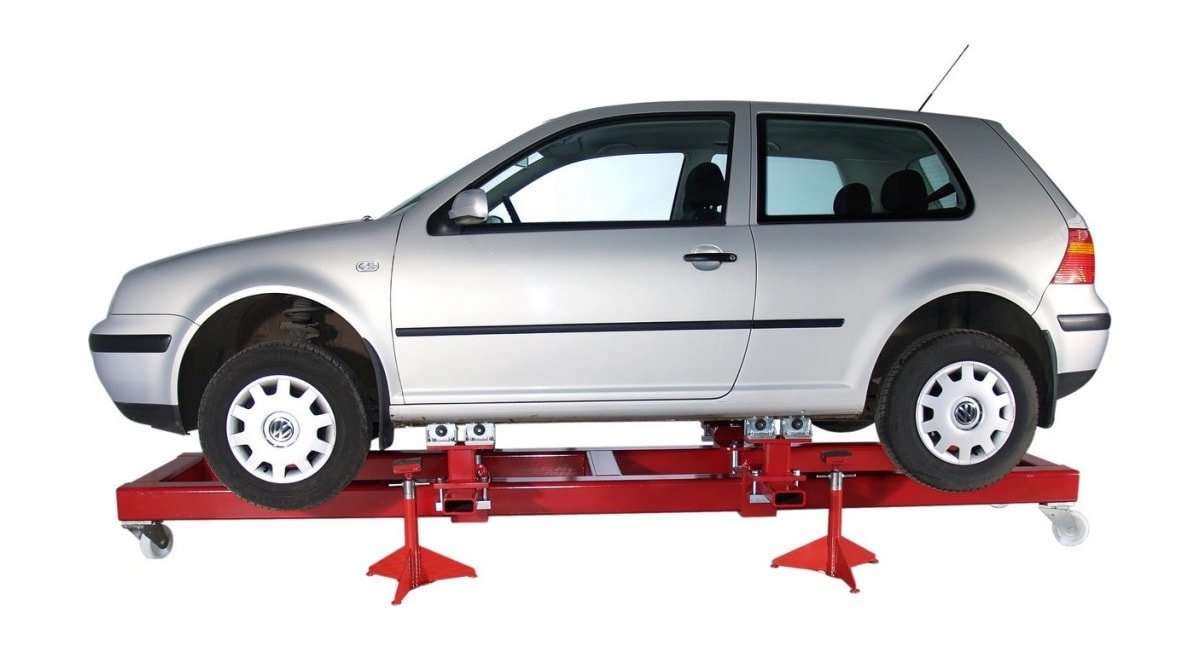

Все устройства работают по одному и тому же принципу. Для восстановления формы кузова его фиксируют на одном или нескольких участках стапеля. Затем автослесарь с помощью вытяжного механизма и гидравлических инструментов вытягивает поврежденные элементы. Если стапель был изготовлен самостоятельно в гараже, то, как правило, это простая конструкция с одним вытяжным механизмом. В отличие от этого, заводское оборудование обычно включает несколько таких механизмов.
Также рекомендуем ознакомиться со статьей нашего специалиста, в которой подробно объясняется, что такое стапель для кузовного ремонта.
Возможно, вам будет интересно прочитать статью нашего эксперта, посвященную процессу ремонта кузова автомобиля.
Эксперты в области кузовного ремонта утверждают, что изготовление стапеля самостоятельно — это вполне осуществимая задача, которая может значительно упростить процесс восстановления автомобиля. В первую очередь, необходимо подготовить материалы: прочные металлические профили, крепежные элементы и инструменты. На первом этапе следует создать каркас, который будет служить основой стапеля. Второй этап включает в себя установку направляющих, обеспечивающих точность и стабильность при работе с кузовом. Третий этап — это установка системы регулировки, позволяющей адаптировать стапель под различные модели автомобилей. Наконец, на четвертом этапе важно провести проверку на прочность и устойчивость конструкции, чтобы гарантировать безопасность во время ремонта. Такой подход позволяет не только сэкономить средства, но и получить качественный инструмент для работы.
Виды стапелей
Всего бывает четыре вида конструкций, каждая из которых применяется в определённых условиях. Некоторые типы оборудования можно изготовить и самостоятельно. Как характеризуются применяемые сегодня стапели?
| Этап | Описание действий | Необходимые материалы и инструменты |
|---|---|---|
| 1. Проектирование и расчеты | Определите размеры стапеля исходя из габаритов ремонтируемых автомобилей. Разработайте чертеж с указанием всех элементов и их соединений. Рассчитайте необходимую прочность конструкции. | Рулетка, карандаш, бумага (или CAD-программа), калькулятор, справочники по сопромату (при необходимости). |
| 2. Подготовка материалов и заготовок | Закупите металлический профиль (квадратный, прямоугольный), листовой металл, крепежные элементы (болты, гайки, шайбы), колеса (если стапель будет передвижным). Разрежьте профиль и листовой металл по размерам согласно чертежу. | Металлический профиль (сталь), листовой металл, болты, гайки, шайбы, колеса (опционально), углошлифовальная машина (“болгарка”) с отрезными дисками, рулетка, маркер. |
| 3. Сварка и сборка каркаса | Сварите основной каркас стапеля, соблюдая геометрию и прочность соединений. Приварите усиливающие элементы и крепления для оснастки. Установите колеса (если предусмотрено). | Сварочный аппарат, электроды (или сварочная проволока), сварочная маска, перчатки, молоток, струбцины, угольник, уровень. |
| 4. Изготовление и установка оснастки | Изготовьте или приобретите необходимые зажимы, цепи, упоры и другие элементы для фиксации кузова. Приварите или прикрепите их к каркасу стапеля в соответствии с проектом. Проведите тестовую фиксацию кузова для проверки надежности. | Металлические пластины, трубы, уголки (для изготовления зажимов), цепи, крюки, талрепы, сварочный аппарат, дрель, сверла, гаечные ключи. |
Интересные факты
Вот несколько интересных фактов о том, как изготовить стапель для кузовного ремонта самостоятельно:
-
Простота конструкции: Стапель можно изготовить из доступных материалов, таких как стальные трубы или уголки. Основная идея заключается в создании прочной и устойчивой конструкции, которая сможет выдерживать вес автомобиля и обеспечивать точность при ремонте. Это позволяет значительно сэкономить на покупке профессионального оборудования.
-
Регулируемая высота: В процессе изготовления стапеля можно предусмотреть возможность регулировки высоты. Это позволит адаптировать конструкцию под разные типы автомобилей и обеспечит удобство работы. Использование подъемных механизмов, таких как гидравлические домкраты, может значительно упростить процесс.
-
Точность измерений: Один из ключевых этапов в создании стапеля — это точные измерения и разметка. Неправильные размеры могут привести к неэффективному ремонту и даже ухудшению состояния автомобиля. Использование лазерного уровня или других измерительных инструментов поможет добиться высокой точности и гарантирует, что кузов будет восстановлен в соответствии с заводскими стандартами.
Подкатные
Стапели для кузовного ремонта предлагают возможность восстановления кузовов самых разных автомобилей. Оборудование, установленное на стапеле, позволяет надежно зафиксировать машину без необходимости отбортовки порогов. Подкатные устройства отличаются своей компактностью, что делает их идеальными для использования в ограниченных пространствах. Поэтому создание стапеля для кузовного ремонта своими руками может быть отличным решением для установки в гараже. Однако стоит отметить, что данное оборудование не подходит для работы с автомобилями, имеющими перекосы или изменения в геометрии кузова.
Напольные
Предполагает наличие рельса, по которому перемещаются выдвижные устройства. Такая конструкция помогает выполнять ремонт разной сложности, так как механизмы передвигаются в любую точку стапеля.
Плюсы напольного оборудования:
- сравнительно небольшая стоимость;
- оперативная установка;
- малая занимаемая площадь;
- простота изготовления: можно сделать напольный стапель для кузовного ремонта своими руками;
- при необходимости можно убрать выдвижные устройства и использовать пол (рельсы находятся на одном с ним уровне) для размещения техники или иных целей.
Минус заключается в неудобстве проведения измерений отдельных элементов кузова и его общей геометрии.
https://youtube.com/watch?v=l-JZUnAQBvc
Рамные
В данном случае применяется металлический каркас, на который автомобиль фиксируется с помощью цепей. Хотя такие стапели предназначены для исправления незначительных повреждений, их конструкция является более сложной. Закрепление кузова в нужном положении и на необходимой высоте осуществляется с помощью зажимов, а деформированные участки выправляются цепями, подключенными к гидравлическому устройству.
Для облегчения подъема автомобиля рамные стапели часто комбинируются с ножничными подъемниками.
Если вас интересует, что такое подъемник для легкового автомобиля и как его можно сделать самостоятельно, ознакомьтесь с материалом нашего автора.
Преимущества таких конструкций:
- доступ к днищу автомобиля и различным элементам, находящимся в нижней части;
- возможность выполнения кузовных работ на разных уровнях.
Рамные стапели не требуют много пространства, однако они не подходят для исправления серьезных деформаций, так как количество точек вытяжки ограничено. Поэтому такие конструкции целесообразно использовать при рихтовке и устранении незначительных повреждений.
Этапы изготовления стапеля
Наиболее популярны платформенные или рамные конструкции. Это связано с простотой их изготовления, компактными габаритами и относительно большими функциональными возможностями. Найти в интернете подходящие чертежи сегодня не составит особого труда. Лучший вариант – измерить готовый заводской стапель и ориентироваться на его конструкцию. Здесь основное требование – габариты, которые должны соответствовать площади мастерской или гаража. Рекомендуемые размеры стапеля – 4,5×1,85 м. Внешне это конструкция, где одна рама вставлена в другую.
Необходимые инструменты и материалы
Вам понадобятся сварочный аппарат, гидравлическое устройство, углошлифовальная машина, дрель с набором сверл, а также краскопульт или кисти для покраски. Из материалов следует приобрести:
- профильную трубу размером 40×80 мм (длину определите согласно чертежу, включая перемычки) с толщиной от 4 мм;
- металл для создания косынок (толщина 4 мм);
- зажимные устройства (вы можете приобрести готовые, но если это невозможно, ниже будет описано, как изготовить их самостоятельно);
- болты и гайки;
- грунтовку;
- краску – обычную или порошковую.
Изготовление рамы

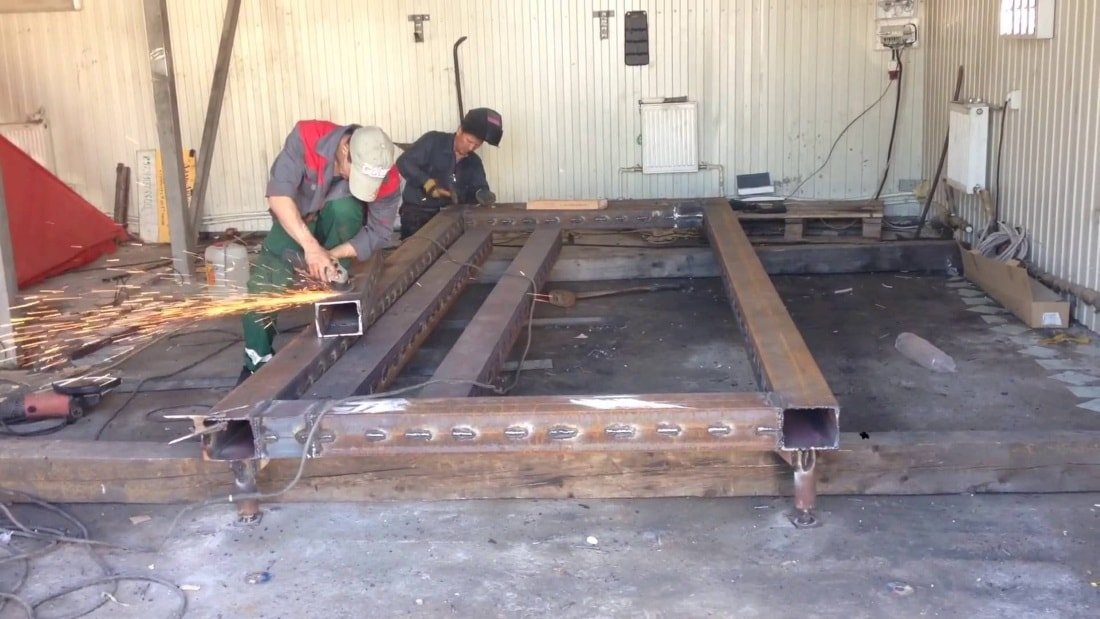

Сначала из профиля сваривается наружный каркас, затем к готовой конструкции присоединяется внутренняя рама. Проваривать необходимо сверху и снизу, переворачивая конструкцию. Не забудьте использовать усилители-косынки по углам конструкции для увеличения её жёсткости. Если у вас есть сомнения в прочности рамы, посередине приварите пару поперечных балок. Когда каркас будет готов, к нему необходимо прикрепить снизу ножки, чтобы регулировать горизонтальное положение устройства. Для этого можно использовать болты длиной 15 см и гайки на 24, которые привариваются по углам конструкции. Если есть желание, вместо метизов установите колёсики – получится передвижной стапель. Это имеет смысл, если у вас идеально ровный пол или вы поставите конструкцию на рельсы, находящиеся в строго горизонтальном положении.
Устройства для крепления кузова к стапелю
Если у вас нет возможности приобрести готовые зажимные струбцины, вы можете изготовить их самостоятельно, используя железнодорожные площадки, которые служат для крепления рельсов к шпалам. Разделите каждую площадку пополам и на внутреннюю сторону приварите металлические элементы, которые затем с помощью болгарки нарежьте на ромбики. Внешнюю сторону оставьте без изменений, чтобы при установке на пороги автомобиля она не повредилась. Также на внутреннюю часть приварите пластину толщиной 4 мм. Это необходимо для того, чтобы зажимная часть равномерно фиксировала порог и не искривлялась.
https://youtube.com/watch?v=k3N1TNOJVBc
Изготовление стоек, или лап, и верхних прижимов
Понадобится сталь толщиной 1 см. Вырежьте прямоугольники шириной 200 и длиной 350 мм. К полученным площадкам приварите вертикальные стойки высотой 300 мм, не забудьте о треугольных усилительных укосинах из такого же металла. Для изготовления верхних прижимов длиной 200 — 250 мм лучше всего использовать обломки от рессор КАМАЗа толщиной 1,5 см. В них нужно прожечь отверстия под крепёжные болты.
В качестве последних используйте метизы, крепящие головку блока цилиндров диаметром 16 мм. Это достаточно прочные изделия, не допускающие срыва резьбы. С краёв приварите арматуру 12 мм – она будет гарантировать отсутствие перекосов при фиксации кузова.
https://youtube.com/watch?v=VwPlRpk-k9o
Приваривание зажимов
Установите каркас с точностью по уровню, чтобы гарантировать его горизонтальное положение. Затем:
- закрепите вертикальные стойки к раме с помощью болтов и гаек;
- с помощью уровня установите необходимую высоту: именно на этом уровне должны находиться лапы;
- ориентируясь на установленную высоту, приварите зажимные струбцины.
Заключительный шаг – удаление ржавчины с конструкции, обработка грунтовкой и последующая покраска.
Установка стойки и тянущих устройств

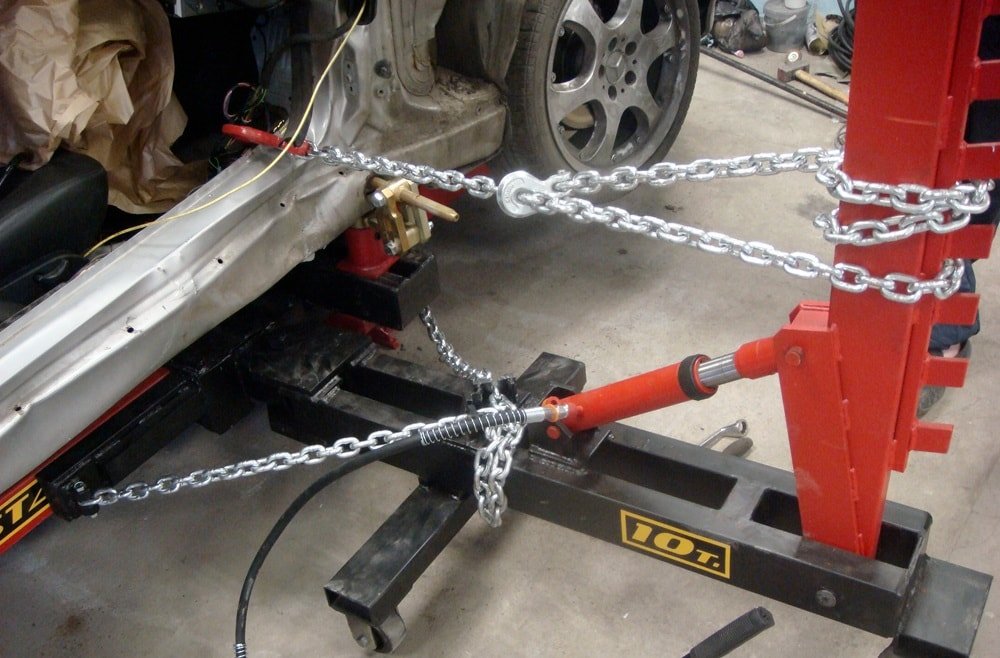

Здесь можно использовать заводские гидравлические устройства или самодельный механизм. В любом случае мощность должна составлять 1,5 — 2 тонны. Для крепления тянущих конструкций используйте накладку, сделанную из швеллера и устанавливаемую на каркас стапеля. Чтобы тянущий механизм и цепи можно было поставить в любую точку, просверлите отверстия в раме по всему периметру конструкции.
Если вы предпочитаете самодельную конструкцию стойки, лучше использовать башенное устройство. Хоть оно и тяжелее других разновидностей, но обеспечивает равномерное тяговое усилие по всей высоте.
Такую стойку можно ставить в непосредственной близости от кузова, при этом силовой цилиндр при работе не мешается (шток выходит сзади).
Использование стандартного гидронасоса – не лучшее решение. Гораздо надёжнее изготовить такой агрегат из домкрата грузоподъёмностью в 8 тонн. Придётся модернизировать центральный цилиндр, поставив вместо него подходящую трубку. Это необходимо для увеличения объёма заливаемой жидкости на 300 — 400 мл. В верхней части домкрата около штуцера сделайте сапун (можно использовать тавотницу, загнутую под 90 градусов). А чтобы было удобнее работать, вместо перепускного болта, для которого нужен ключ, установите «бабочку», отворачиваемую руками.
ромбического автомобильного винтового домкрата.
Проверка
Сначала установите стапель под автомобиль, который нуждается в ремонте. С помощью домкратов поднимите одну сторону машины. Затем с помощью регулировочных винтов отрегулируйте лапы так, чтобы они плотно прилегали к порогам. Опустите автомобиль на зажимы и надежно их затяните. Повторите этот процесс с двумя оставшимися лапами. После этого домкраты можно убрать.
Выводы
Самостоятельное изготовление стапеля – экономически выгодное дело. К тому же соорудить конструкцию, придерживаясь вышеизложенных рекомендаций, не так сложно, особенно если имеются навыки слесаря и сварщика. Помимо многократной разницы в цене по сравнению с заводскими образцами, вы сможете в скором времени оправдать свои траты: кузовной ремонт – достаточно дорогая услуга.
