Как изготовить простую ручную лебедку своими руками? 7 этапов сборки устройства

Ручная лебедка — универсальное устройство, облегчающее подъём и перемещение тяжёлых предметов. Изготовление лебедки своими руками не требует специальных навыков и возможно с использованием доступных материалов и инструментов. В этой статье рассмотрим 7 этапов сборки ручной лебедки, что поможет создать надёжное и эффективное устройство для дома или дачи.

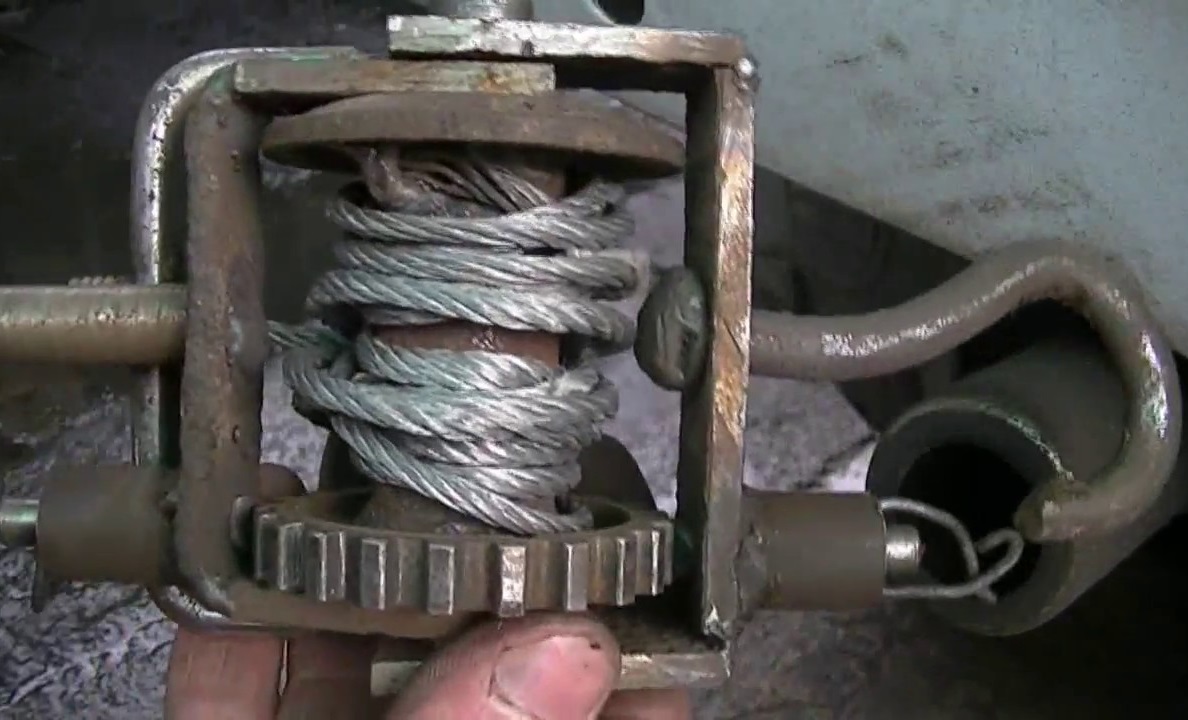

Разновидности

Существует несколько типов лебедок, каждая из которых имеет свои особенности. Основная функция этих устройств заключается в подъеме и перемещении грузов, что делает их востребованными в различных отраслях. Владельцы автомобилей часто сталкиваются с необходимостью поднимать тяжелые предметы, будь то в гараже или при буксировке, что требует надежной фиксации грузов. В зависимости от способа установки лебедки делятся на три категории:

1. Стационарные. Эти устройства фиксируются на стенах, потолках, балках и других конструкциях. Чаще всего их можно встретить в крупных автосервисах.
2. Переносные. Они могут быть установлены на любую подходящую поверхность, что делает их универсальными.
3. Передвижные. Эти лебедки монтируются на платформы с колесами, что делает их идеальными для небольших гаражей.

Ручные лебедки для автомобилей являются наиболее популярными среди автовладельцев. Ручной механизм удобен для подъема грузов в гаражных условиях, однако его конструкция должна быть тщательно продумана.

Важным элементом механизма является тормозная система и храповый механизм, которые обеспечивают безопасность при эксплуатации.

Отсутствие этих компонентов может сделать использование лебедки небезопасным.

Лебедки с машинным приводом могут иметь один или два барабана. Такие устройства чаще всего применяются в лифтах, кранах и буровых установках. В гараже использование лебедок с барабанным приводом значительно упрощает процесс подъема и перемещения различных предметов.

Эксперты в области самоделок утверждают, что изготовление простой ручной лебедки своими руками — это доступный и полезный проект для каждого. В первую очередь, необходимо собрать все необходимые материалы: прочный металлический или деревянный каркас, шкив, трос и ручку. На первом этапе следует создать основу, которая будет выдерживать нагрузки. Затем устанавливается шкив, который должен свободно вращаться. Третий этап включает в себя крепление троса к шкиву, что обеспечит надежное натяжение. Четвертым шагом является установка ручки, которая должна быть удобной для использования. После этого важно проверить все соединения на прочность. На шестом этапе производится тестирование лебедки с небольшими нагрузками, чтобы убедиться в ее работоспособности. Наконец, седьмым шагом является окончательная доработка устройства, включая покраску и защиту от коррозии. Такой подход позволяет создать надежное и функциональное устройство, которое будет служить долго.

Что нужно знать для изготовления лебедки?

При производстве лебедок необходимо учитывать нагрузку, которая будет оказываться на конструкцию. Для автомобильных лебедок чаще всего используются устройства, которые способны выдержать нагрузку от 500 кг до 2 тонн. Рычажная лебедка предназначена для поднятия грузов на максимальную высоту до 4 м. Барабанная конструкция может выдерживать от 250 кг до 2 тонн и поднимать предметы до 30-40 м. Рычажные лебедки очень удобны в эксплуатации и распространены при использовании, так как имеют надежный фиксирующий механизм. Барабанная система удобна в использовании при извлечении машины из кювета либо поднятии грузов. Стопорный элемент работает автоматически, поэтому людям, работающим под лебедкой, грозит минимальная опасность.

Ручная лебедка для подъема и опускания груза может быть с использованием 2 видов привода:

• многоскоростной;
• червячный.

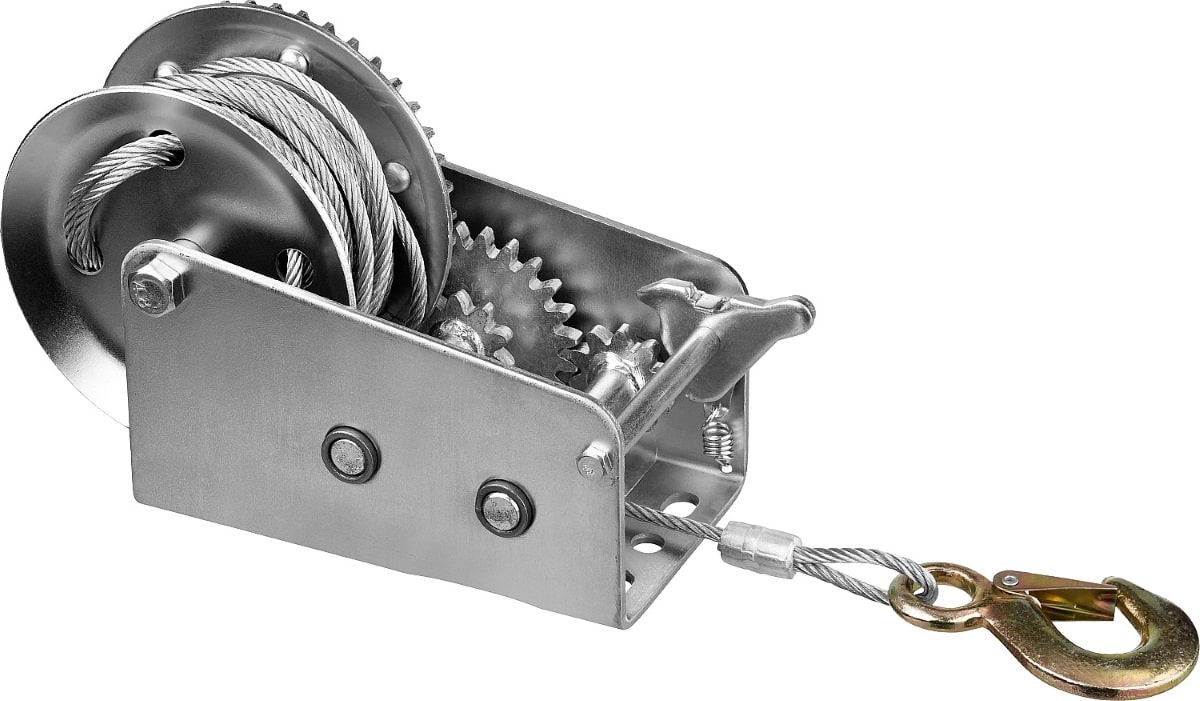

Многоскоростной вариант обладает несколькими парами шестерён, поэтому усилие отличается одним из самых высоких показателей. Одним из главных недостатков является пропорциональное увеличение скорости. Два мешка будут подниматься вверх очень медленно, но при поднятии груза массой более 2 тонн подъем будет быстрым.

При изготовлении собственной лебедки можно просчитать усилия, которые будут оказываться на устройство, и сделать несколько пар шестерёнок съемными.

При создании лебедки с червячным механизмом необходимо учитывать усилия, которые будут прилагаться к провороту ручки. Основным недостатком этого типа оборудования является постоянное трение, оказывающееся на металлические части изделия. Данная конструкция очень часто ломается на месте червячной пары. Также стоит не забывать про регулярную смазку движущихся частей. Не стоит оказывать чрезмерную нагрузку на весь механизм, так как это приведет к преждевременному выходу из строя оборудования.

Интересные факты

Вот несколько интересных фактов о том, как изготовить простую ручную лебедку своими руками:

1. Принцип механического преимущества: Ручная лебедка использует принцип механического преимущества, что позволяет человеку поднимать тяжелые грузы с меньшими усилиями. Это достигается за счет использования системы шкивов и рычагов, которые уменьшают нагрузку на оператора.

2. Материалы и доступность: Для сборки ручной лебедки можно использовать доступные материалы, такие как старые детали от автомобилей, трубы, деревянные бруски и даже металлические банки. Это делает проект не только экономичным, но и экологически чистым, так как позволяет переработать ненужные вещи.

3. Многофункциональность: Простая ручная лебедка может быть использована в различных сферах — от садоводства (подъем тяжелых растений) до строительства (перемещение материалов). Кроме того, ее можно адаптировать под конкретные нужды, изменяя размеры и конструкцию в зависимости от задач.

Эти факты подчеркивают не только практическую ценность ручной лебедки, но и творческий подход к ее созданию.

Изготовление барабанной лебедки

Данная конструкция является наиболее простой и отлично подходит для использования в полевых условиях. Более удобным вариантом будет переносная лебедка, которая требует применения более сложных компонентов, часто изготавливаемых самостоятельно. Для повышения производительности можно добавить дополнительные элементы, такие как редукторы.

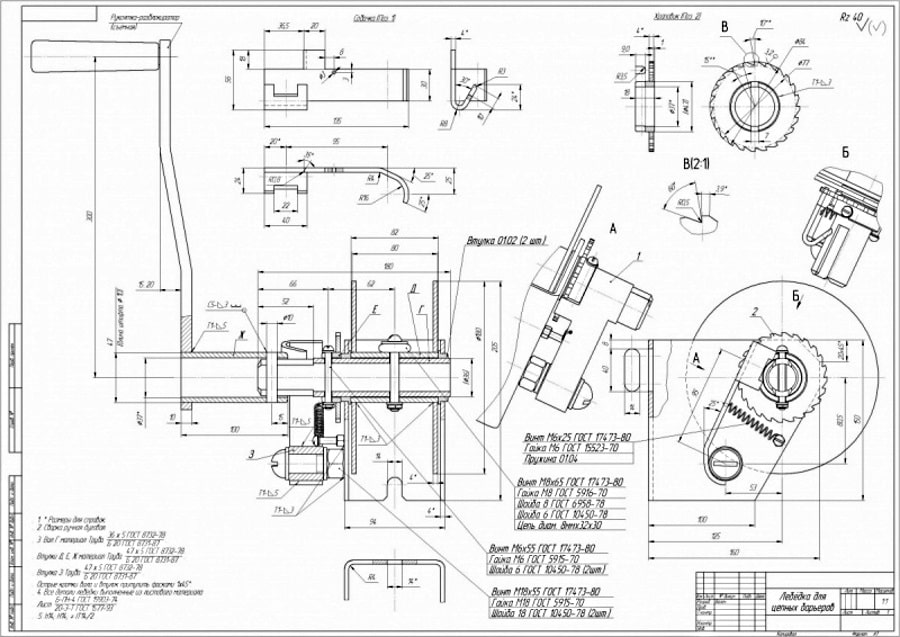

В интернете доступно множество чертежей для создания самодельных лебедок. При выборе конкретного проекта важно учитывать условия эксплуатации оборудования.

Если лебедка будет установлена на крыше или в багажнике автомобиля, необходимо рассчитать дополнительную нагрузку, которая будет постоянно воздействовать на устройство. В случае, если планируется использование лебедки в холодных климатических условиях, особое внимание следует уделить качеству используемого металла.

Некачественный металл может привести к поломке устройства в самый неподходящий момент.

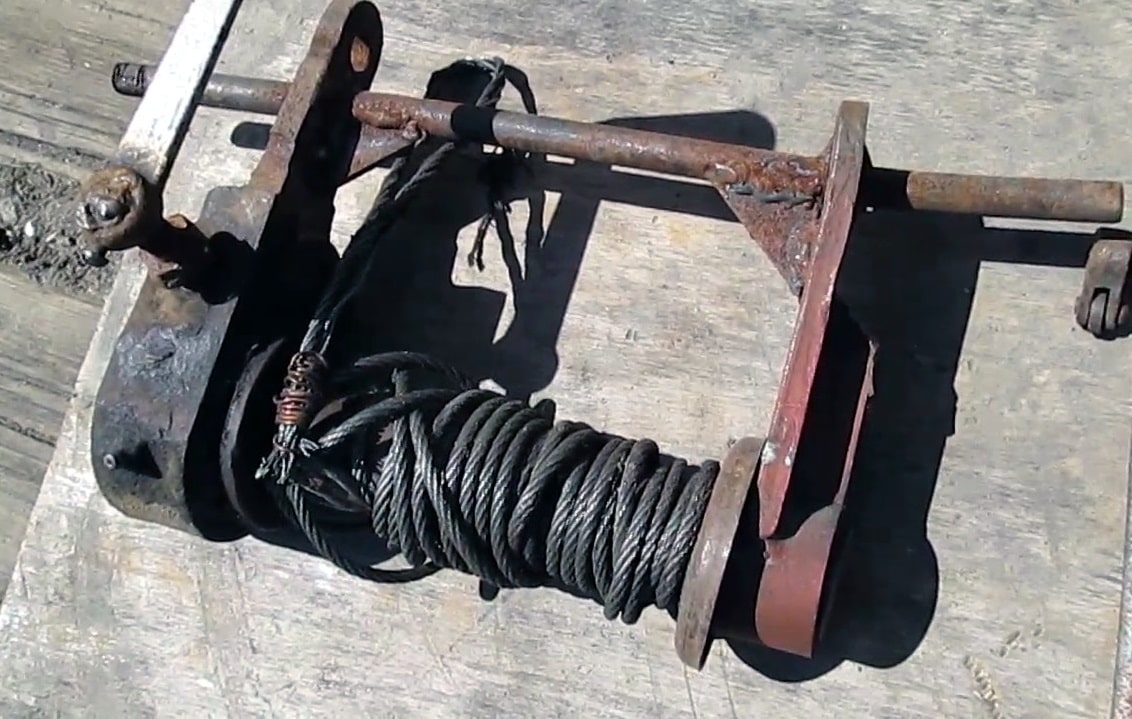

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

• труба прямоугольного сечения для рамы;
• готовый вал, или труба круглого сечения;
• стальной лист толщиной 3-5 мм;
• шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
• ступицы для вала;
• готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
• сварочный аппарат с электродами;
• гаечные ключи;
• метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь, настоятельно советуем создать чертеж устройства, на котором будут указаны размеры отдельных компонентов и их расположение. Это значительно упростит процесс сборки всей конструкции.

Следующий шаг — изготовление рамы. Для этого из стальной трубы диаметром примерно 2 см нарезаем заготовки нужной длины, при этом концы обрезаем под углом 45 градусов. Трубки соединяем сваркой так, чтобы угол их соединения составлял ровно 90 градусов. После завершения сварочных работ удаляем окалину и обрабатываем швы, чтобы они были гладкими.

Для изготовления барабана потребуется лист стали толщиной около 3-5 мм, из которого необходимо вырезать два диска диаметром 30 см. В каждом диске следует сделать 7 отверстий: одно — в центре, и шесть — по окружности на расстоянии примерно 7 см от центра. Диаметр центрального отверстия должен совпадать с диаметром вала устройства.

Диски соединяются между собой с помощью шпилек М10 или М12, которые вставляются в отверстия по диаметру дисков и фиксируются гайками и контргайками. Для повышения прочности конструкции на шпильки можно предварительно надеть металлические трубки соответствующего диаметра. Таким образом, барабан для нашей лебедки будет готов. Далее необходимо присоединить вал, который можно изготовить самостоятельно из металлической трубы или использовать готовый из другого механизма. Концы вала следует оснастить ступицами для его крепления к раме.

Следующий этап — установка на вал барабана звездочки или зубчатого колеса, в зависимости от типа редуктора (цепного или зубчатого). Здесь конструкции могут варьироваться, особенно в отношении зубчатой передачи. Наиболее простыми являются одноступенчатые цилиндрические или конические передачи.

В зависимости от выбранного редуктора предусмотрите место для его крепления на раме с учетом расположения рукоятки. Затем монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

Не забудьте смазать зубья передачи.

После этого закрепляем один конец троса на валу и наматываем его на барабан, а на другой конец троса прикрепляем карабин. К раме устройства также привариваем крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка будет готова к использованию.

https://youtube.com/watch?v=n70zH4-NzB0

Как можно обойтись без лебедки?

Если у вас нет лебедки и времени для ее изготовления, есть простой способ собрать следующую конструкцию:

1. Берется лом, кусок трубы, прочный трос.
2. Лом необходимо закопать глубоко в землю. Инструмент используется в качестве оси вращения.
3. В качестве рычага применяется трубка. Металлические трубы скрепляются с ломом перпендикулярно земле. Ось будет вращаться, поэтому важно надежно скрепить элементы (например, с помощью сварки).
4. Трос крепится при помощи карабина к лому, а другой конец к объекту, который надо передвинуть.
5. Далее при помощи трубки происходит наматывание троса на ось.
6. Чем длиннее труба, тем легче будет происходить намотка.

https://youtube.com/watch?v=zJvN09-zMMM

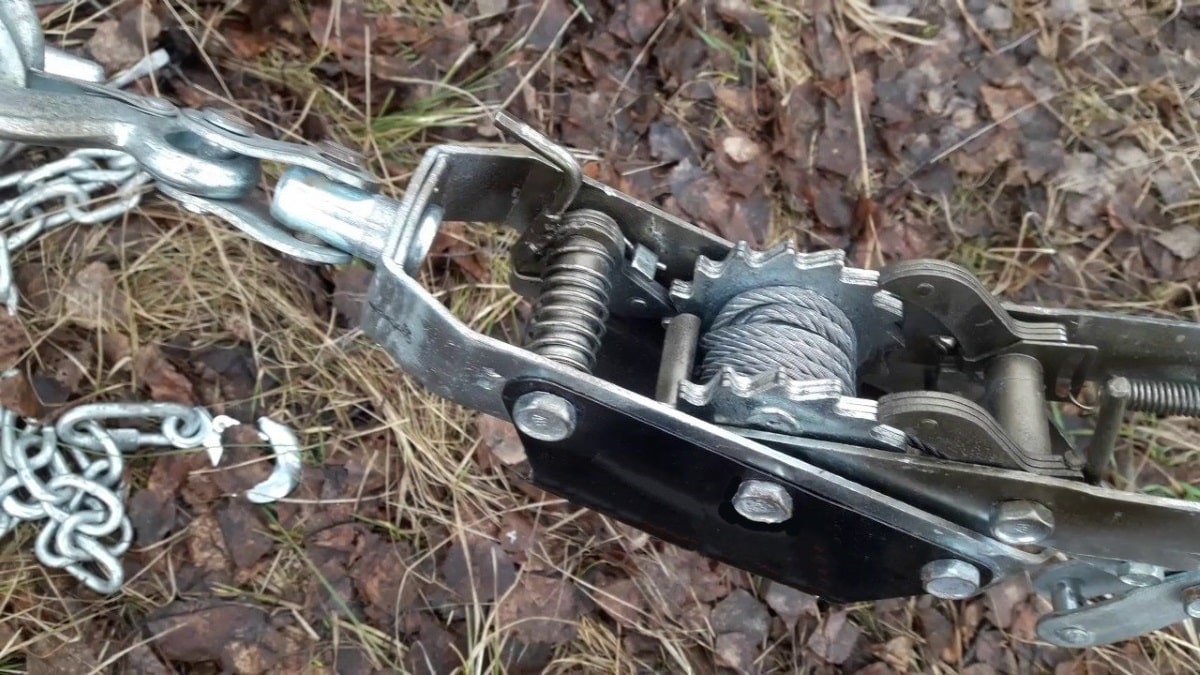

Преимущества и недостатки самодельной лебедки

Основным преимуществом самодельных лебедок является их высокая степень ремонтопригодности. Мастер, создававший устройство, хорошо знаком с его конструкцией и знает, где находятся все крепления. Благодаря наличию чертежей, восстановление лебедки не вызовет затруднений. Даже если какая-то деталь выйдет из строя, ее можно заменить всего за несколько минут, обладая необходимыми знаниями.

Еще одним плюсом является доступная цена. Лебедку можно собрать из деталей, которые уже есть в гараже, что позволяет существенно сократить расходы на проект. Индивидуальный подход к конструкции дает возможность установить лебедку на любой автомобиль и в любом месте. Специальные крепления обеспечивают надежное закрепление как на транспортном средстве, так и в гараже.

Самодельные лебедки часто находят применение на джипах и вездеходах, что связано с необходимостью эксплуатации в сложных условиях. Используя такие материалы, как лом, труба, трос и несколько карабинов, можно создать лебедку даже в условиях, не предназначенных для этого.

К недостаткам самодельных лебедок можно отнести длительность их изготовления. Создание качественной лебедки может занять несколько часов или даже дней. Для этого потребуется профессиональное оборудование и высококачественные расходные материалы. Если все условия будут соблюдены, автолюбитель сможет получить надежное устройство, которое прослужит ему не один десяток лет.

https://youtube.com/watch?v=TSsZ1eMaJNw

Советы по эксплуатации и обслуживанию лебедки

После того как вы собрали свою ручную лебедку, важно правильно ее эксплуатировать и обслуживать, чтобы обеспечить долгий срок службы и безопасность при использовании. Вот несколько советов, которые помогут вам в этом.

1. Регулярная проверка компонентов

Перед каждым использованием лебедки рекомендуется проверять все ее компоненты на наличие повреждений или износа. Обратите внимание на:

• Барабан: Убедитесь, что на нем нет трещин или деформаций.
• Кабель: Проверьте, нет ли на нем изломов, коррозии или других повреждений.
• Ручка: Убедитесь, что она надежно закреплена и не имеет люфта.

2. Смазка движущихся частей

Для обеспечения плавной работы лебедки необходимо регулярно смазывать движущиеся части. Используйте подходящие смазочные материалы, такие как машинное масло или графитовую смазку. Обратите внимание на:

• Место соединения ручки с барабаном.
• Подшипники, если они есть в конструкции.

3. Правильное использование

При использовании лебедки следуйте рекомендациям по нагрузке. Не превышайте максимальную грузоподъемность, указанную в инструкции. Это поможет избежать поломок и обеспечит безопасность. Также:

• Не используйте лебедку для поднятия людей.
• Убедитесь, что груз правильно закреплен и распределен.

4. Хранение лебедки

После использования лебедку следует хранить в сухом и защищенном от влаги месте. Это поможет предотвратить коррозию и повреждение материалов. Рекомендуется:

• Снимать кабель с барабана, если это возможно.
• Хранить лебедку в чехле или коробке для защиты от пыли и грязи.

5. Обучение пользователей

Если лебедкой будут пользоваться несколько человек, обязательно проведите инструктаж. Объясните правила безопасного использования, а также особенности конструкции и эксплуатации устройства. Это поможет избежать несчастных случаев и поломок.

6. Ремонт и замена деталей

Если вы заметили, что какая-либо деталь лебедки повреждена или не работает должным образом, не откладывайте ее ремонт или замену. Используйте оригинальные запчасти или качественные аналоги, чтобы обеспечить надежность устройства.

7. Обратная связь и улучшения

После некоторого времени эксплуатации лебедки стоит оценить ее работу и подумать о возможных улучшениях. Возможно, вы заметите, что некоторые детали можно доработать или заменить для повышения эффективности. Не стесняйтесь делиться своим опытом с другими пользователями, чтобы вместе находить лучшие решения.

Следуя этим советам, вы сможете обеспечить надежную и безопасную работу вашей ручной лебедки на протяжении долгого времени.

Вопрос-ответ

Какие материалы используются для изготовления лебедки?

Наиболее распространённые материалы для барабанов лебёдок — это алюминий, хромированная бронза и нержавеющая сталь. Каждый из этих материалов обладает уникальными свойствами, имеющими свои плюсы и минусы, и ни один из них не является «лучшим» во всех отношениях.

Какие бывают ручные лебедки?

По конструкции ручные лебедки можно разделить на три основных вида: барабанные, рычажные и МТМ (монтажно-тяговые механизмы).

Как рассчитать нагрузку на лебёдку?

Чтобы найти тяговое усилие ручной лебедки, используйте следующую формулу: P = Wsinα + μW*cosα. В данном случае: P – это тяговое усилие (как раз то, что мы хотим рассчитать), W – масса груза (например, автомобиля), μ – коэффициент трения в зависимости от типа поверхности, α – угол уклона.

Советы

СОВЕТ №1

Перед началом сборки лебедки тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть все под рукой, чтобы избежать перерывов в процессе работы. Это поможет вам сосредоточиться на каждом этапе и избежать ошибок.

СОВЕТ №2

При выборе материалов для лебедки отдавайте предпочтение прочным и надежным компонентам. Используйте металл или качественный пластик, чтобы обеспечить долговечность и безопасность устройства. Не экономьте на важных деталях, таких как трос или шкивы.

СОВЕТ №3

Обязательно следуйте инструкции по сборке шаг за шагом. Не пропускайте этапы, даже если они кажутся незначительными. Каждый шаг важен для правильной работы лебедки и ее безопасности при эксплуатации.

СОВЕТ №4

После завершения сборки протестируйте лебедку на небольших нагрузках, прежде чем использовать ее в полную силу. Это поможет вам убедиться в правильности сборки и выявить возможные недостатки, которые нужно исправить.
