Дифференциал — ключевой элемент трансмиссии автомобиля, обеспечивающий стабильность и управляемость. Он позволяет колесам вращаться с разной скоростью, что особенно важно при поворотах и на неровных поверхностях. В этой статье рассмотрим устройство дифференциала, его принцип действия и три основных типа блокировки, чтобы понять, как этот механизм влияет на характеристики автомобиля и его поведение на дороге.

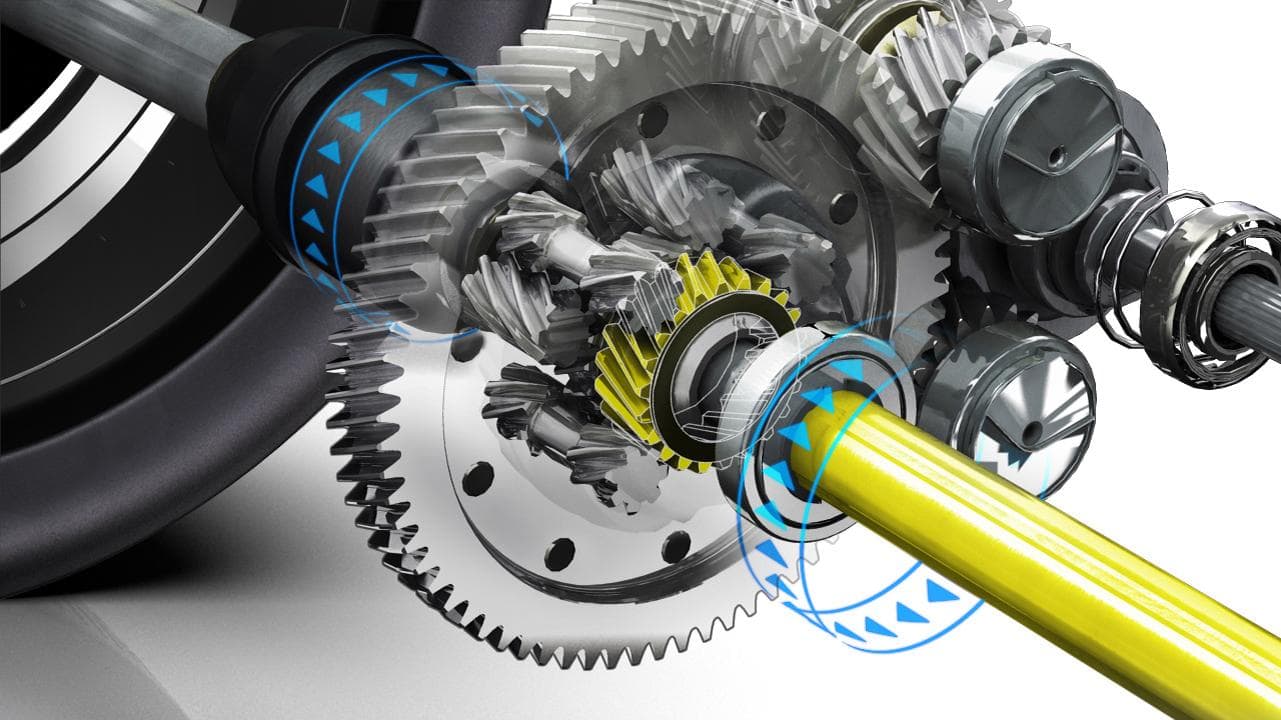

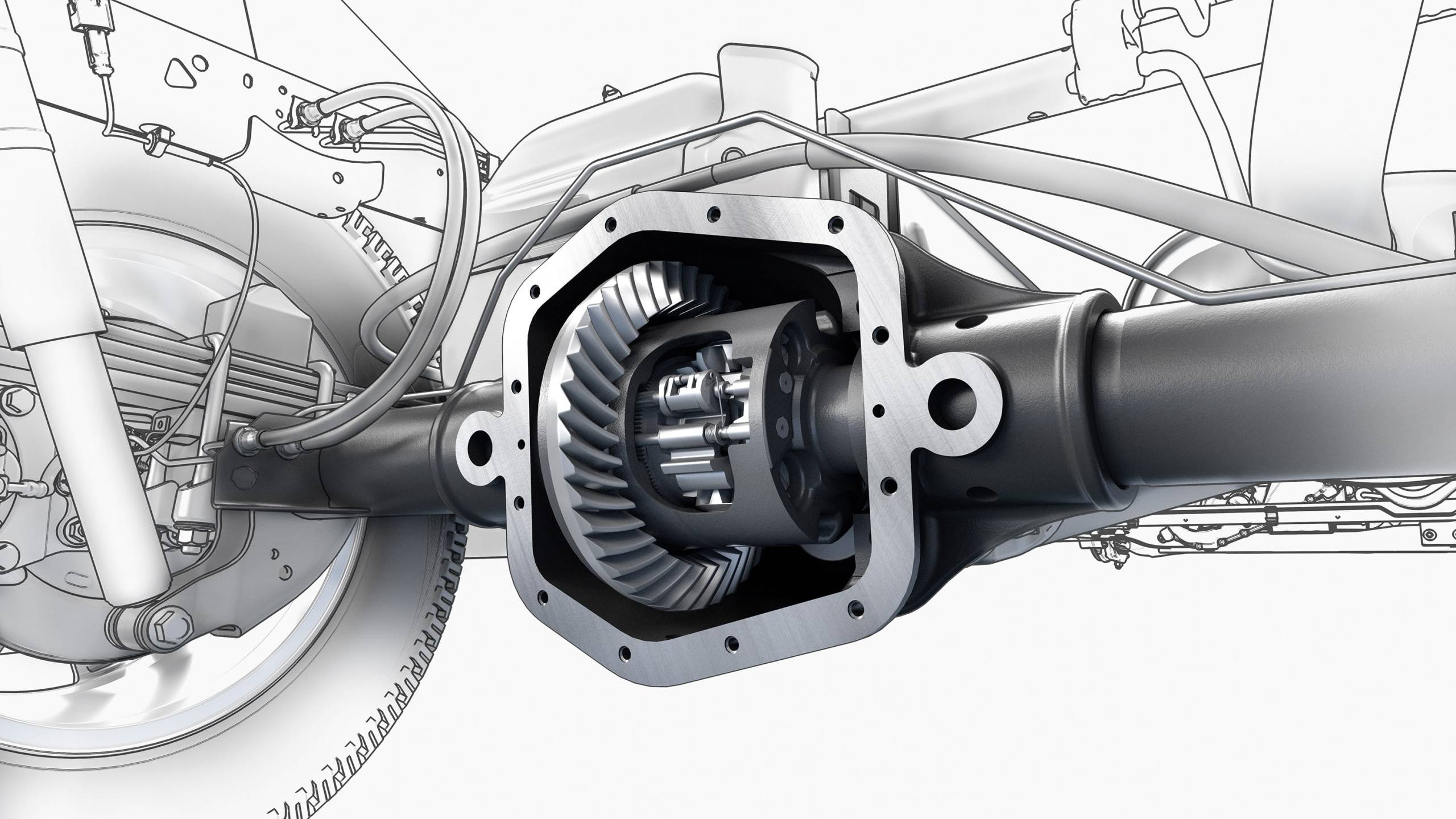

Предназначение дифференциала в автомобиле
Основная функция дифференциала заключается в обеспечении различной скорости вращения колес. Такой подход к вращению необходим для корректного выполнения поворотов, а также в ситуациях, когда колеса буксуют или в других обстоятельствах. При повороте автомобиля каждое колесо проходит свою уникальную траекторию. Если ведущие колеса будут вращаться с одинаковой скоростью, это значительно усложнит процесс поворота. Именно дифференциал распределяет крутящий момент между колесами, которые находятся в движении.
Когда одно из колес начинает буксовать, стандартный планетарный механизм начинает функционировать, увеличивая крутящий момент. В результате колесо буксует еще сильнее, в то время как колесо, находящееся на твердой поверхности, останавливается. Для устранения подобных проблем дифференциалы оснащаются различными блокировочными механизмами, которые могут быть как ручными, так и автоматическими. Блокировка дифференциала значительно улучшает проходимость полноприводного автомобиля. Пока хотя бы одно колесо имеет сцепление с дорогой, автомобиль продолжает движение.
Дифференциал автомобиля представляет собой ключевой элемент трансмиссии, обеспечивающий распределение крутящего момента между колесами. Его основная функция заключается в компенсации разницы в скорости вращения колес при поворотах, что предотвращает их скольжение и обеспечивает стабильность движения. Устройство дифференциала включает в себя шестерни, которые позволяют колесам вращаться с разной скоростью, что особенно важно для автомобилей с задним или полным приводом.
Существует три основных типа дифференциалов по способу блокировки. Первый — открытый дифференциал, который обеспечивает наибольшую маневренность, но может привести к пробуксовке одного из колес на скользкой поверхности. Второй тип — ограниченно-пробуксовочный дифференциал, который использует фрикционные элементы для передачи крутящего момента на колесо с лучшим сцеплением. Третий тип — полностью блокируемый дифференциал, который обеспечивает равномерное распределение крутящего момента между колесами, что особенно полезно в условиях бездорожья. Каждый из этих типов имеет свои преимущества и недостатки, и выбор зависит от условий эксплуатации автомобиля.
https://youtube.com/watch?v=RnFNHP_rc54

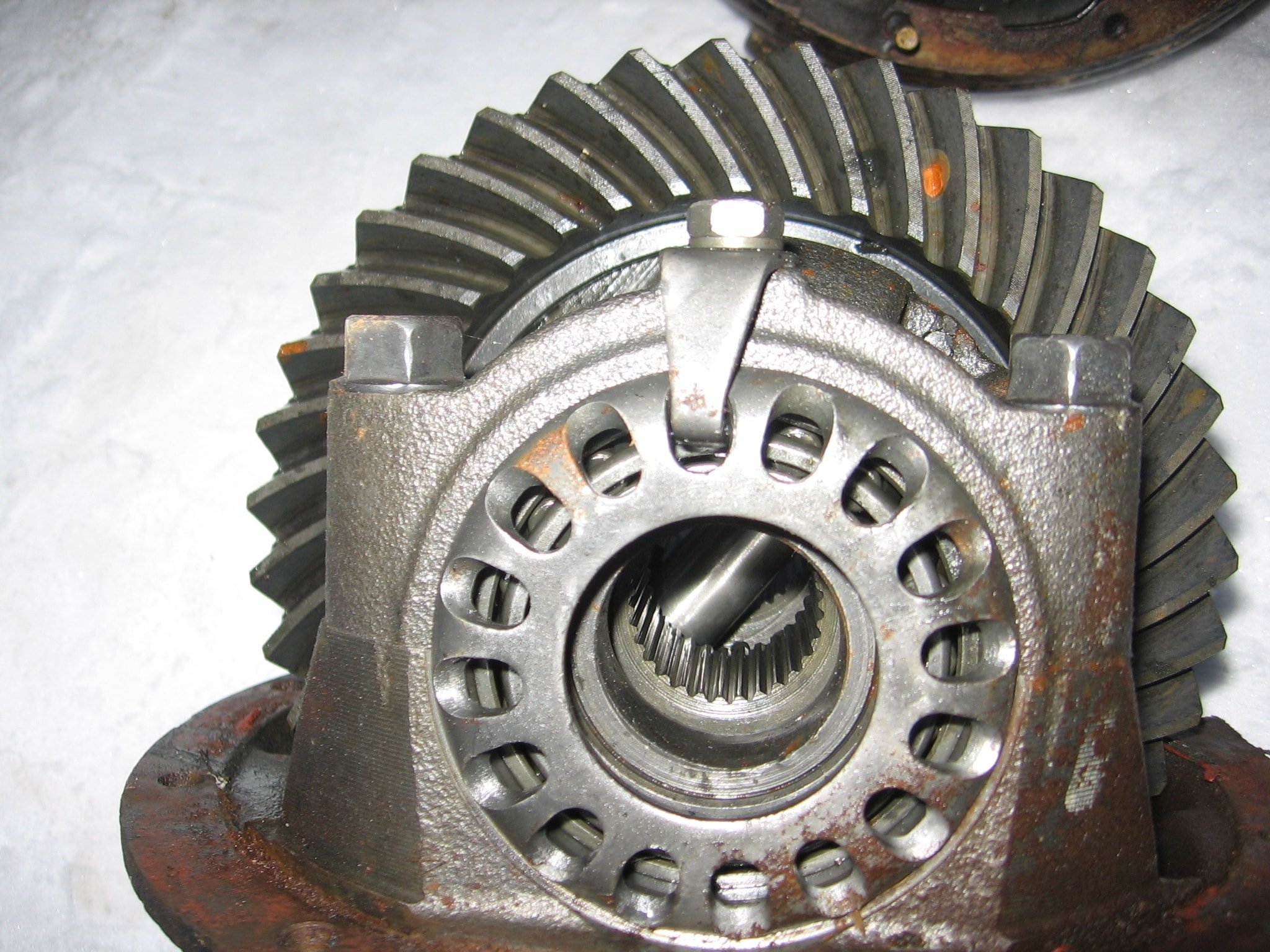

Классификация дифференциалов
Различают два основных вида дифференциальных механизмов: межколёсный и межосевой. Межколёсный предназначается для различных автомобилей с приводом на два колеса. Межосевой делит крутящий момент на все четыре. В зависимости от модели дифференциала, используются различные конструктивные решения механизма. В переднеприводных машинах этот узел обычно помещают в картере коробки передач. У заднепрводных раздаточные шестерни размещают в корпусе заднего моста.
Полноприводные внедорожники используют для размещения дифференциального механизма чаще всего отдельную раздаточную коробку («Land Cruiser», «Нива»). Некоторые производители используют конструкцию с двумя раздельными дифференциалами (Jeep «Cherokee», UAZ «Hunter»), размещёнными в переднем и заднем мостах.
| Аспект | Описание | Типы по способу блокировки |
|---|---|---|
| Что такое дифференциал? | Механизм, позволяющий ведущим колесам вращаться с разной скоростью при поворотах, компенсируя разницу в пройденном пути. | 1. Свободный (открытый) дифференциал: Стандартный тип, не имеет блокировки. |
| Устройство дифференциала | Состоит из корпуса, сателлитов (малых шестерен), полуосевых шестерен (больших шестерен) и крестовины. | 2. Дифференциал повышенного трения (LSD – Limited Slip Differential): Использует фрикционные диски или вискомуфту для частичной блокировки. |
| Принцип работы | При движении по прямой сателлиты не вращаются относительно крестовины, передавая равный крутящий момент на оба колеса. При повороте сателлиты начинают вращаться, позволяя внешнему колесу вращаться быстрее, а внутреннему – медленнее. | 3. Принудительно блокируемый дифференциал: Полностью блокирует вращение полуосей, обеспечивая 100% передачу крутящего момента на одно колесо. Активируется водителем. |
| Назначение | Обеспечение устойчивости и управляемости автомобиля при поворотах, предотвращение пробуксовки одного из колес при движении по неровной поверхности. | |
| Недостатки свободного дифференциала | При потере сцепления одним из колес (например, на льду или в грязи) весь крутящий момент передается на это колесо, и автомобиль застревает. | |
| Преимущества LSD | Улучшает проходимость и управляемость на скользких покрытиях, предотвращая полную потерю тяги. | |
| Преимущества принудительной блокировки | Максимальная проходимость в экстремальных условиях, когда одно колесо полностью теряет сцепление. | |
| Недостатки принудительной блокировки | Не рекомендуется использовать на твердых покрытиях и при поворотах, так как может привести к повреждению трансмиссии и потере управляемости. |
Интересные факты
Вот несколько интересных фактов о дифференциале автомобиля и его типах:
-
Функция дифференциала: Дифференциал — это механизм, который позволяет колесам автомобиля вращаться с разной скоростью, особенно при поворотах. Это важно, поскольку внутренние колеса проходят меньшую дистанцию, чем внешние. Без дифференциала колеса могли бы скользить и изнашиваться быстрее, а управление автомобилем стало бы затруднительным.
-
Типы блокировки дифференциала: Существует три основных типа дифференциалов по способу блокировки:
- Открытый дифференциал: Наиболее распространенный тип, который обеспечивает равномерное распределение крутящего момента между колесами, но не может эффективно передавать мощность на колесо с лучшим сцеплением.
- Полуобъемный (или ограниченного скольжения) дифференциал: Этот тип может частично блокировать вращение одного из колес, что позволяет передавать больше крутящего момента на колесо с лучшим сцеплением, что полезно в условиях низкой сцепляемости.
- Сплошной (или полный) дифференциал: Полностью блокирует колеса, обеспечивая равное вращение обоих колес. Это особенно полезно в условиях бездорожья, но может быть проблематичным на асфальте, так как приводит к износу шин и ухудшению управляемости.
-
История дифференциала: Первые дифференциалы были разработаны в 1827 году инженером Джозефом Армстронгом для использования в конных повозках. С тех пор этот механизм стал неотъемлемой частью автомобильной конструкции, значительно улучшая управляемость и безопасность транспортных средств.
https://youtube.com/watch?v=fgYC4J_MmaE

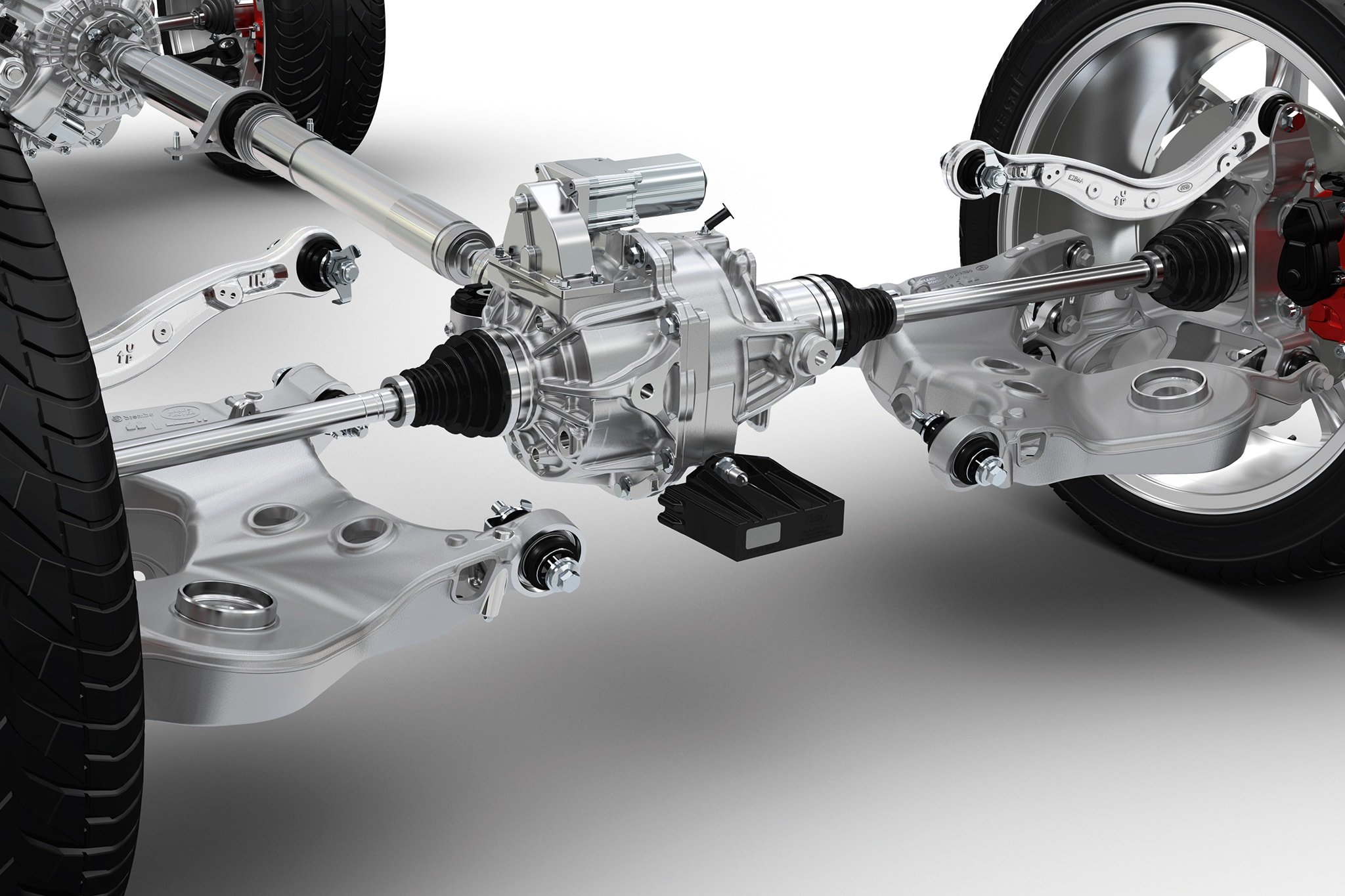

Устройство и схема работы дифференциала на примере свободного дифференциала
Одним из самых простых устройств, использующих планетарный редуктор, является свободный дифференциал. Давайте кратко рассмотрим, как он работает. Вращение от двигателя передаётся на механизм через главную передачу, где зубья передают движение на ведомую шестерню, которая имеет большой диаметр и расположена в корпусе дифференциала.
Читайте также:
На ведомой шестерне установлены два конических сателлита, обладающих двумя степенями свободы: они вращаются вместе с ведомой шестернёй и одновременно могут вращаться вокруг своей оси. Когда автомобиль движется по прямой, сателлиты перемещаются по большому кругу и передают одинаковое вращение на обе полуоси. Однако, когда машина начинает поворот, сателлиты начинают вращаться вокруг своей оси, что приводит к изменению скорости вращения полуосей. В результате одно из колёс движется медленнее, в то время как другое, которое проходит по более широкому радиусу, вращается быстрее.
Зачем необходима блокировка дифференциала?
У свободного дифференциала есть один большой недостаток. В момент пробуксовки одного из колёс, сателлит начинает прокручиваться и передавать весь импульс движения на него. Буксующее колесо крутится с большой скоростью, в то время как стоящее на твёрдой почве второе колесо, бездействует. Особенно опасно, когда такие процессы происходят на большой скорости.
Если на дороге попадается участок с неравномерной обледенелой поверхностью, то машина со свободным дифференциалом может уйти в неуправляемый занос. Для решения этой проблемы используется блокировка дифференциала.
Типы дифференциалов по способу блокировки
Одним из эффективных способов избежать пробуксовки является временная остановка одного из элементов механизма. Для решения этой задачи существует несколько подходов: можно временно заблокировать одно из колес, полуось, дифференциальный узел или даже сам двигатель. В зависимости от метода реализации, блокировки делятся на несколько типов: ручные, самоблокирующиеся и электронные.
Дифференциалы с ручной блокировкой
Самым простым вариантом блокирования дифференциального механизма является его ручное отключение. Обычно такая функция реализуется с помощью специального рычага или кнопки в салоне внедорожника. Движением рычага блокируется возможность вращения сателлитов вдоль своей оси, и планетарка становится обычной муфтой. Выполнять подобную операцию следует только во время полной остановки автомобиля с выжатым сцеплением.
Использовать блокировку следует при движении на малых скоростях по сложнопроходимым дорогам. При отключенном дифференциале, автомобиль становится трудноуправляемым и стремится ехать по прямой.
Поэтому ручное управление механизмом раздачи мощности по колёсам требует определённых навыков водительского мастерства. Ручной блокировкой дифференциала оборудуются внедорожники с жёсткой рамой: «Land Cruiser», «Hilux», «Нива» и другие.
- Читайте также:

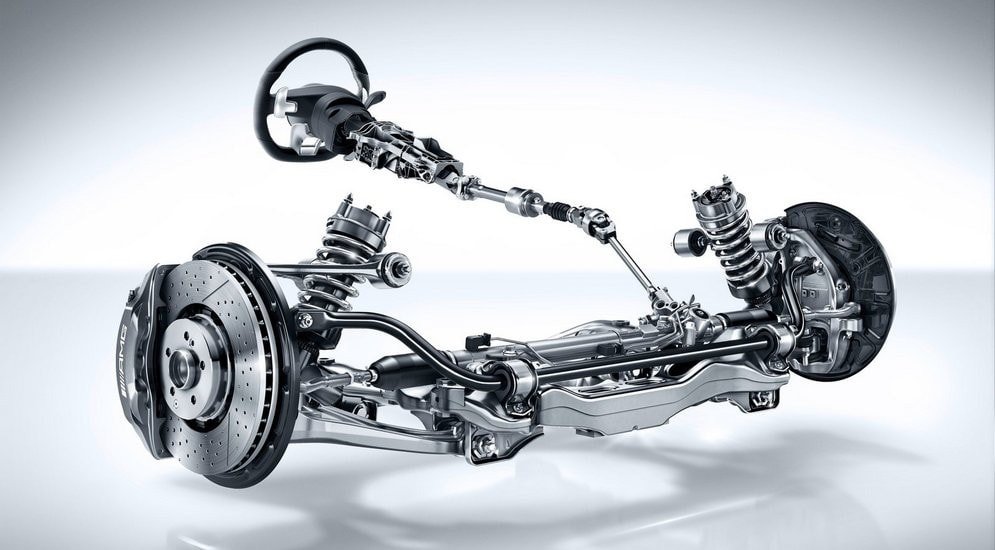

Самоблокирующиеся дифференциалы
Для повышения проходимости автомобилей и облегчения управления в сложных условиях разработаны различные модели самоблокирующихся дифференциалов. Эти устройства функционируют по принципу блокировки работы узла в определённых ситуациях.
Дифференциалы Speed sensitive
Рассмотрим подробнее дифференциалы Speed sensitive, которые срабатывают, если полуоси начинают вращаться на различных угловых скоростях.
Примером автомобиля, где установлен такой тип дифференциала, может служить Toyota «Rav4» с вискомуфтой. Одна часть этого узла закреплена на чашке дифференциала, другая часть на полуоси. В режиме обычного движения или небольшом расхождении в повороте, рабочие поверхности муфты двигаются независимо и не мешают вращению полуосей. Вращение одной из осей, с заметно большей скоростью, приводит к тому, что вискомуфта срабатывает и начинает тормозить движение.
При падении скорости, сила трения уменьшается, и части узла вновь становятся независимыми. Такой дифференциал вполне подходит для автовладельцев, которые не стремятся покорить все вершины бездорожья. В городском режиме и на грунтовых дорогах машины с такими дифференциалами прекрасно себя зарекомендовали. Но у вискомуфты есть проблемные места — в сложной ситуации она не тянет нагрузками, начинает греться, запаздывает со включением и может прийти в нерабочее состояние.
На спецтехнике устанавливают другой тип самоблокирующихся дифференциальных механизмов — кулачковые пары. Примером реализации служит «ГАЗ-66». Данная конструкция узла позволяет в разы повысить проходимость машины, но чревата опасными ситуациями, когда дифференциал самопроизвольно заклинивает. Схема действия проста, как всё гениальное. Вместо планетарки в механизме применяются зубчатые пары. Они свободно поворачиваются при малейших расхождениях в скоростях колёс, а при значительном расхождении заклинивают.
Интересный вариант конструкторского решения самоблокирующегося дифференциала реализован в Kia «Sportage». Основанный на похожих методах, что и вискомуфта, этот тип использует пластины для торможения нежелательных вращений. Принципиальным отличием или существенным усовершенствованием является использование гидравлической системы для сближения фрикционных пластин.
При возникновении большой разницы в скоростях полуосей срабатывает насос, который нагнетает давление масла в системе фрикционов и заставляет пластины сближаться. Таким образом, скорость вращения пробуксовывающего колеса начинает снижаться, и происходит перераспределение крутящего момента.
Дифференциалы Torque sensitive
Современные и более эффективные дифференциалы Torque sensitive активируются при снижении скорости вращения одной из полуосей. Эти устройства контролируют скорость вращения и автоматически регулируют её.
-
Читайте также:
Конструкция таких дифференциалов представляет собой стандартный свободный дифференциал, дополненный набором подпружиненных фрикционных гасителей, которые располагаются между полуосями и чашкой дифференциала. Их работа основана на принципах гипоидных передач, которые способны самопроизвольно разблокироваться. Существует три основных варианта реализации таких дифференциалов.
Первый вариант, известный как Т-1, был применён на внедорожнике Toyota «Celica GT-4». В этом узле каждая полуось имеет свои сателлиты, которые соединены между собой. При возникновении разницы в крутящих моментах сателлитов червяк синхронизирует их, обеспечивая одинаковую скорость вращения колёс. Разница в крутящих моментах определяется углом наклона зубьев межсателлитового вала.
Такой механизм позволяет колёсам двигаться с одинаковой скоростью на прямой дороге, а при поворотах синхронизированные сателлиты обеспечивают различные скорости вращения. Пробуксовки не наблюдаются. Эта модель трансмиссии завоевала популярность не только среди внедорожников, но и была установлена на спортивной машине Mazda «RX-7» (1991 г.).
Следующим шагом в развитии стал дифференциал T-2, который более чувствителен к различиям в скоростях. Подобно механизму Rod Quaife, эта конструкция включает более сложную передачу между сателлитами вместо червяка. Модель T-2 стала ещё более востребованной и используется на множестве автомобилей, таких как BMW «Z3», Audi «A4», «A6», «A8», родстеры Honda «S2000», Volkswagen «Passat» (B6), Mazda «MX-5», а также внедорожниках «Range Rover» и Hummer.
Третий тип дифференциалов Torque sensitive, известный как Т-3, чаще всего применяется в качестве межосевых узлов. Эта усовершенствованная конструкция позволяет автоматически распределять нагрузку между передней и задней осями в диапазоне 65 на 35. Если Lexus «GX 470», оснащённый таким дифференциалом, сталкивается с препятствием, тяга передаётся на те колёса, которые могут обеспечить сцепление с дорогой.
https://youtube.com/watch?v=uS58pHYRxEM
Дифференциалы с электронным управлением
Механический способ блокировки дифференциала не стоит рассматривать, как единственную разработку, направленную на улучшение проходимости и повышение контроля за автомобилем. Примером может служить система управления трансмиссией с помощью электроники — Traction Control (TRAC) — схема контролирования за тягой и сцеплением колёс. В основе TRAC лежит простой принцип: отслеживание и коррекция частоты оборотов колёс при помощи специальных датчиков.
Как только колесо начинает буксовать, в это время включается тормоз и крутящий момент уходит на другую полуось. На первый взгляд машина будет вести себя, как будто у неё блокировали дифференциал. На самом деле эта система даже эффективнее механической блокировки, проще в исполнении и надежнее. Кроме того, TRAC не создает помех в работе механизмов любых дифференциалов, а является их удачным дополнением. Именно поэтому современные внедорожники, такие как «Hilux», Lexus, «Prado» оборудованы электронным управлением Traction Control.

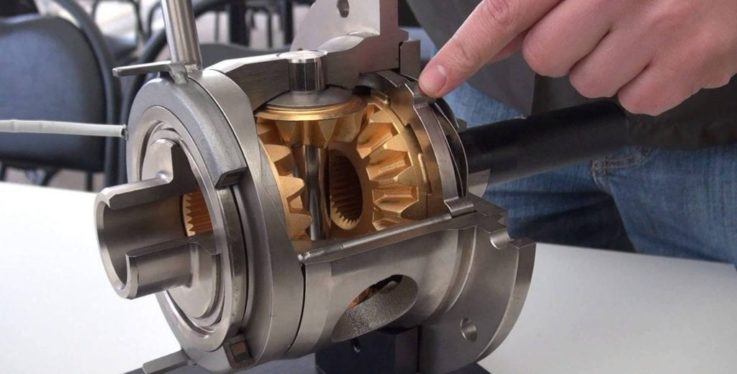

Активные дифференциалы
Одним из самых современных и востребованных решений в области проектирования дифференциальных узлов стало создание активного дифференциала. Суть этого механизма заключается в том, чтобы не замедлять полуоси и колеса, а, наоборот, увеличивать их скорость. Используя электронику и фрикционные сцепления, колесо, движущееся по внешнему радиусу, получает значительно больший крутящий момент по сравнению с внутренним.
Такое техническое решение обеспечивает легкость и стабильность при прохождении резких поворотов. Это преимущество сразу же привлекло внимание производителей спортивных автомобилей. Однако до массового производства этого типа дифференциалов еще предстоит пройти долгий путь.
Заключение
Дифференциал за годы своего существования прошёл большой путь эволюционного развития и это не удивительно. Конструкторы автомобилей сделали всё возможное, чтобы этот узел стал надёжным и обеспечивал комфортное и беспрепятственное движение автомобиля. Если задаваться вопросом, с каким дифференциалом выбрать машину, то это наиболее улучшенная модель из разряда Torque sensitive, с дополнением в виде электронного управления Traction Control.
Преимущества и недостатки различных типов дифференциалов
Дифференциал автомобиля – это важный элемент трансмиссии, который обеспечивает передачу крутящего момента от двигателя на колеса, позволяя им вращаться с разной скоростью при поворотах. Существует несколько типов дифференциалов, каждый из которых имеет свои преимущества и недостатки, которые могут существенно влиять на характеристики автомобиля в различных условиях эксплуатации.
1. Обычный (открытый) дифференциал
Обычный дифференциал является самым распространенным типом. Он позволяет колесам вращаться с разной скоростью, что особенно важно при поворотах. Преимущества открытого дифференциала заключаются в его простоте, надежности и низкой стоимости. Однако его недостатком является то, что при потере сцепления одного из колес (например, на скользкой поверхности) крутящий момент передается на колесо с меньшим сопротивлением, что может привести к пробуксовке.
2. Блокируемый дифференциал
Блокируемый дифференциал позволяет водителю вручную заблокировать дифференциал, обеспечивая равномерное распределение крутящего момента между колесами. Это особенно полезно в условиях бездорожья или при движении по сложным участкам. Преимущества блокируемого дифференциала включают улучшенное сцепление и проходимость. Однако его недостатком является то, что использование блокировки на твердых покрытиях может привести к износу и повреждению трансмиссии, так как колеса не могут вращаться с разной скоростью.
3. Самоблокирующийся дифференциал
Самоблокирующийся дифференциал автоматически регулирует распределение крутящего момента между колесами в зависимости от условий сцепления. Он использует различные механизмы, такие как фрикционные диски или шестерни, для достижения этого эффекта. Преимущества самоблокирующегося дифференциала включают отличное сцепление и управляемость в различных условиях, а также отсутствие необходимости в ручном управлении. Однако его недостатком может быть более высокая стоимость и сложность конструкции, что может привести к увеличению затрат на обслуживание.
Таким образом, выбор типа дифференциала зависит от условий эксплуатации автомобиля и предпочтений водителя. Обычный дифференциал подходит для большинства городских условий, в то время как блокируемый и самоблокирующийся дифференциалы обеспечивают лучшие характеристики в сложных условиях, но требуют более внимательного подхода к эксплуатации.
Вопрос-ответ
Что такое дифференциал у автомобиля?
Дифференциал – это механическое устройство, позволяющее обеспечить разную вращательную скорость колес, расположенных на общей оси, предотвращая тем самым пробуксовку. К тому же он выполняет распределение крутящего момента между всеми выходными валами (ведущими осями) в равном соотношении.
Какие автомобили имеют три блокировки дифференциала?
Mercedes-Benz G-класса, этот классический внедорожник, оснащен тремя автоматическими блокируемыми дифференциалами, а именно блокировкой межосевого дифференциала, блокировкой дифференциала заднего моста и блокировкой дифференциала раздаточной коробки.
Советы
СОВЕТ №1
Изучите основные функции дифференциала. Понимание того, как дифференциал распределяет крутящий момент между колесами, поможет вам лучше ориентироваться в его роли в управлении автомобилем и повышении сцепления с дорогой.
СОВЕТ №2
Обратите внимание на типы блокировок дифференциала. Зная, какой тип блокировки (открытый, самоблокирующийся или жесткий) установлен в вашем автомобиле, вы сможете выбрать оптимальный режим в зависимости от условий вождения, будь то городская дорога или бездорожье.
СОВЕТ №3
Регулярно проверяйте состояние дифференциала. Убедитесь, что уровень масла в дифференциале соответствует норме, и следите за его состоянием, чтобы избежать серьезных поломок и дорогостоящего ремонта.
СОВЕТ №4
При выборе автомобиля учитывайте тип дифференциала. Если вы планируете использовать автомобиль для специфических условий (например, для внедорожья или спортивной езды), выбирайте модель с подходящим типом дифференциала, чтобы обеспечить максимальную производительность и безопасность.
