Ремонт и регулировка редуктора заднего моста: 5 возможных неисправностей механизма

Редуктор заднего моста — ключевой элемент трансмиссии, передающий крутящий момент на задние колеса и обеспечивающий стабильность движения. Он подвержен износу и неисправностям, что может вызвать проблемы с управляемостью и безопасностью автомобиля. В статье рассмотрим пять основных признаков неисправности редуктора заднего моста и дадим рекомендации по ремонту и регулировке, что поможет самостоятельно выявить и устранить проблемы, сэкономив время и деньги.

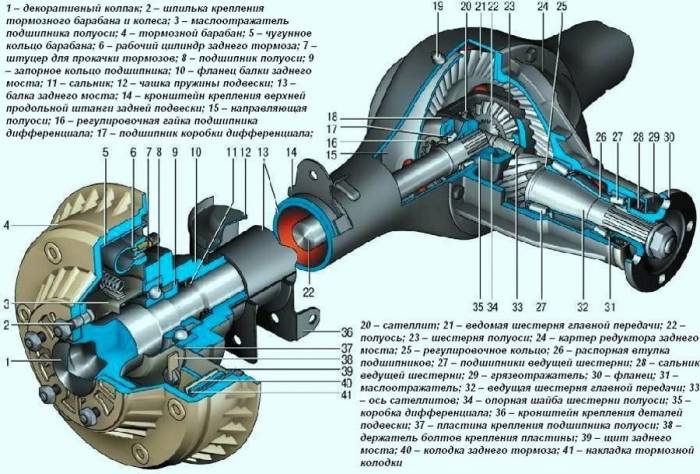

Конструкционные особенности редуктора заднего моста

Передача крутящего момента от главного вала осуществляется с помощью шестерён или зубчатых колёс. Ведущий вал и соседние с ним валы располагаются под различными углами, что делает шестерни нестандартной формы, известными как конические. Эти конические шестерни обеспечивают передачу вращения с меньшим уровнем шума по сравнению с обычными шестернями. Чтобы редуктор функционировал как единое целое и снижал скорость вращения, необходимо, чтобы размеры ведущих и ведомых шестерён отличались.

При соблюдении этого условия полный оборот ведущего вала приведёт к неполному вращению ведомого вала или его провороту на несколько оборотов. В вездеходах скорость вращения значительно уменьшается, поскольку транспортное средство требует более медленного движения, чтобы избежать застревания на сложных участках и в труднопроходимых местностях.

Эксперты в области автомобильной техники отмечают, что редуктор заднего моста является ключевым элементом трансмиссии, и его неисправности могут существенно повлиять на работу автомобиля. Одной из наиболее распространенных проблем является износ подшипников, что приводит к повышенному шуму и вибрациям. Также часто встречается утечка масла, вызванная повреждением сальников, что может привести к перегреву и поломке редуктора. Неправильная регулировка зазоров в зубчатых передачах может вызвать неравномерный износ и снижение эффективности передачи крутящего момента. Кроме того, повреждение зубьев шестерен может привести к серьезным поломкам, требующим дорогостоящего ремонта. Наконец, неисправности в системе управления редуктором могут вызвать затруднения при переключении режимов работы, что также требует внимания специалистов.

https://youtube.com/watch?v=K5V0ExIIXRM

Почему деталь может выйти из строя?

Главная передача при передаче крутящего момента мотором может иметь одну либо две пары шестеренок. Двойные передачи делятся на центральные и разнесенные. Центральные передачи имеют несложную конструкцию, но на все элементы оказывается повышенная нагрузка, что приводит к более быстрому выходу из строя механизма. Разнесенная передача отличается более сложным строением, но ее эффективность значительно больше. Также механизмы имеют более компактные размеры, благодаря чему у машин может быть больший клиренс. Конструкция имеет высокую износостойкость, поэтому высоко ценится автомобилистами. Одинарные передачи делятся на четыре класса:

1. Цилиндрические. Все зубчатые колёса находятся на одной плоскости. Данная конструкция имеет максимальный коэффициент полезного действия, а передаточное число находится в пределах 3,5-4,2.
2. Конические. Имеют высокий КПД и шестерни, расположенные перпендикулярно, из-за чего механизм достаточно крупный и занимает много места.
3. Червячные. Механизмы достаточно компактные, отличаются бесшумностью, но более тяжелы в производстве и имеют низкий КПД.
4. Гипоидные. Обладают небольшой массой, компактными размерами, надежно передают усилия, обладают усредненным КПД.

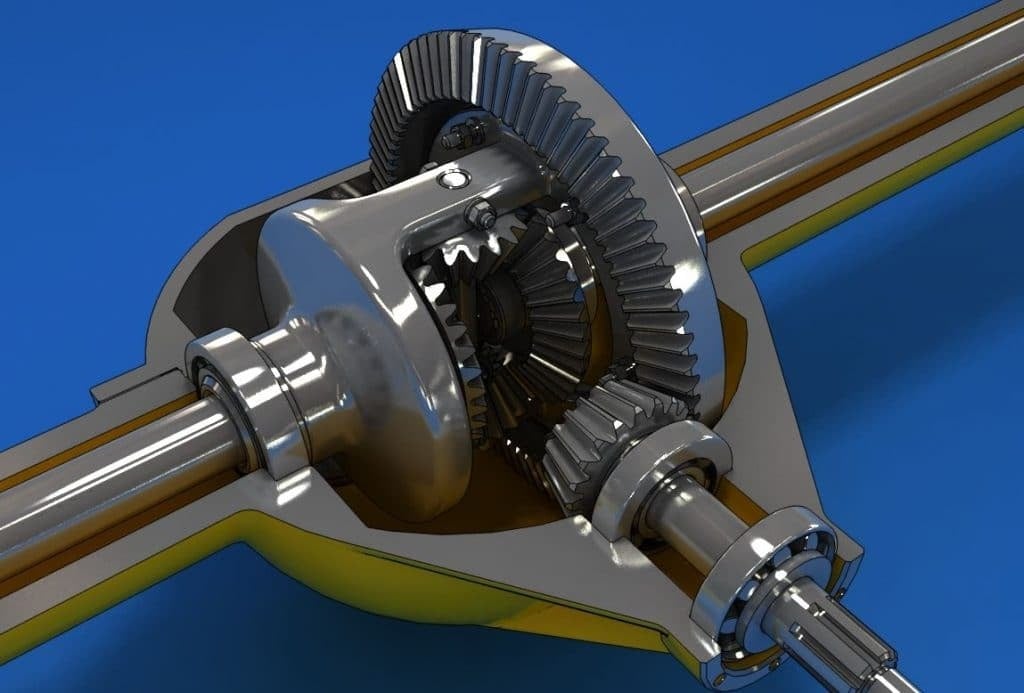

Дифференциал — механизм, распределяющий крутящий момент и помогающий при скольжении либо буксовании за счёт изменения скорости вращения колесной пары.

Выход любой из частей редуктора может быть весьма неожиданным. Чаще всего ломаются подшипники, которые сделаны из бронзы. Подшипники располагаются в чулках, прикрепляющихся непосредственно к редуктору. Неисправность подшипников приводит к поломке чулков из-за чего начинают гнуться валы. Изгиб валов нередко становится причиной перекоса главной шестерни. Неправильное расположение зубчатого колеса приводит к возникновению надломов на детали либо сколов. Повреждение шестерни является распространенной причиной заклинивания редуктора. При слетании вала из своего посадочного места возможно появление трещин в корпусе редуктора.

Еще одной распространенной причиной возникновения неисправностей выступает несвоевременная замена смазочной жидкости в трансмиссии. Трансмиссионное масло обязательно менять каждые 35 тыс. км. Некачественное масло, залитое в трансмиссию, также может стать причиной нарушения работы редуктора и привести к его поломке.

Редуктор заднего моста в норме работает практически без шума. Появление посторонних звуков может стать явным признаком поломки детали. Чаще всего симптомами неисправности редуктора становятся:

1. Шум во время разгона машины. Данный признак может сигнализировать об износе подшипников дифференциала либо низком количестве смазочного материала в редукторе.
2. Шум при разгоне либо торможении мотором. Сильно изношенные подшипники главной шестерни, появление зазубрин либо изменение зазора между зубьями ведущей шестеренки.
3. Во время поворотов появление шума либо скрипом. Износ подшипников либо их тугое вращение становится причиной возникновения таких звуков.
4. При начале движения стук непонятной природы. Разбитое отверстие для оси сателлитов либо увеличенные зазоры в шлицевом соединении приводят к появлению стука во время начала движения.
5. Постоянный шум от заднего моста. Если шум появился после замены либо ремонта редуктора, то причиной может стать неправильная настройка. Также шум возникает при деформации балок либо истирании полуосей и шестерён.

При возникновении малейших подозрений на неисправность механизма необходимо обратиться в автосервис для проведения диагностики.

Интересные факты

Вот несколько интересных фактов о ремонте и регулировке редуктора заднего моста, а также возможных неисправностях:

1. Шум и вибрация как индикаторы неисправностей: Одной из самых распространенных проблем редуктора заднего моста является появление посторонних шумов и вибраций во время движения. Это может указывать на износ подшипников, неправильную регулировку зазоров или повреждение зубьев шестерен. Важно обращать внимание на такие признаки, так как игнорирование может привести к серьезным повреждениям.

2. Неравномерный износ шестерен: Неравномерный износ зубьев шестерен может быть вызван неправильной регулировкой зазоров или недостаточным уровнем масла. Это может привести к снижению эффективности передачи крутящего момента и увеличению нагрузки на другие компоненты трансмиссии. Регулярная проверка состояния масла и его уровня может помочь предотвратить такие проблемы.

3. Проблемы с герметичностью: Утечки масла из редуктора заднего моста могут быть вызваны износом уплотнителей или повреждением корпуса. Это не только приводит к потере смазки, но и может вызвать коррозию внутренних компонентов. Регулярная проверка герметичности и замена изношенных уплотнителей — важные меры для поддержания работоспособности редуктора.

Эти факты подчеркивают важность регулярного обслуживания и диагностики редуктора заднего моста для предотвращения серьезных поломок и продления срока службы автомобиля.

https://youtube.com/watch?v=AjNlT9vACsE

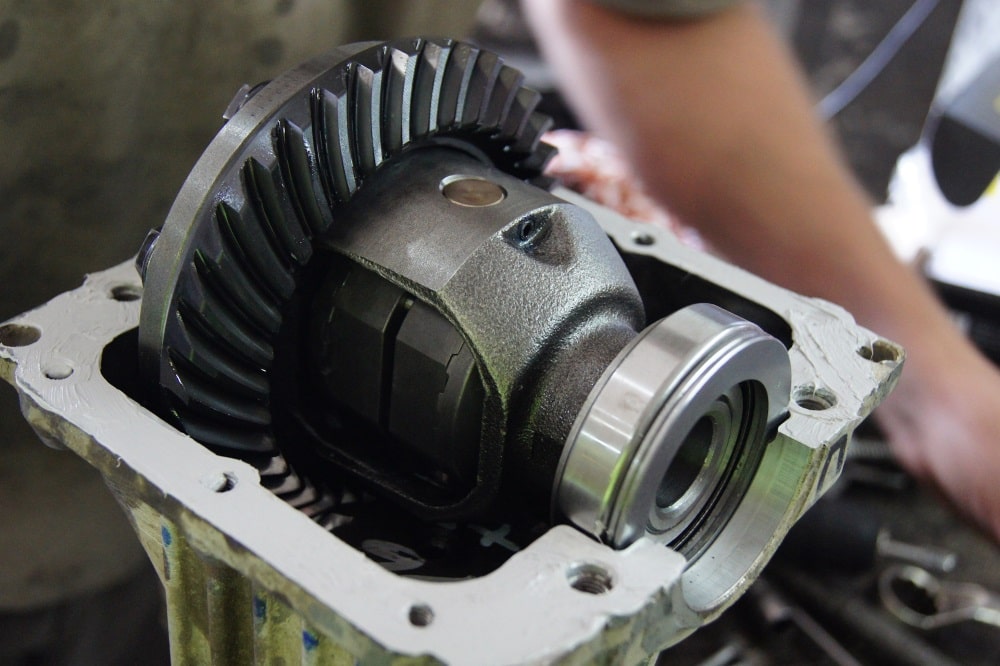

Ремонт и замена редуктора

Ремонт заднего моста, включая редуктор, можно выполнить самостоятельно без особых трудностей. В первую очередь необходимо слить трансмиссионную жидкость из редуктора. Затем следует отсоединить вал и демонтировать полуоси. На следующем этапе откручиваются крепежные болты редуктора и моста. При установке нового механизма важно использовать герметик и прокладку. После этого нужно залить смазку в редуктор, а фланец редуктора установить на место. Замена конструкции может занять всего 15-20 минут, в зависимости от навыков мастера. При покупке б/у детали важно проверить ее целостность, для чего может потребоваться разборка конструкции на месте.

Если требуется ремонт, на разборку старой детали потребуется время. Сначала редуктор фиксируется в тисках и разбирается на составляющие. Необходимо открутить два болта, которые удерживают стопорную пластину. Крышки подшипников следует пометить, чтобы упростить обратную сборку. Это можно сделать с помощью кернера и молотка. Крышки и гайки нужно аккуратно снять и положить на чистую поверхность. Далее потребуется удалить наружные обоймы подшипников. Все детали тщательно проверяются на наличие повреждений и износа. Если они находятся в удовлетворительном состоянии, их менять не нужно. Также стоит пометить подшипники, так как они устанавливаются попарно и при разборке могут потерять свои функции.

Следующим шагом необходимо проверить люфт в зубчатых колесах. Если он превышает 0,5 мм, коробку нужно заменить. При нормальном состоянии дифференциала следует снять планетарную шестерню. Затем с помощью надставки выбивается ось сателлитов и извлекается из корпуса. Также потребуется демонтировать ведущий вал и шестерни. С помощью выколотки выбиваются наружные кольца подшипников.

Для выявления повреждений детали следует промыть в керосине или дизельном топливе. После очистки можно обнаружить на деталях сколы, трещины и следы износа. Главная пара редуктора заднего моста требует особого внимания, так как часто имеет мелкие дефекты, которые могут привести к серьезным поломкам в будущем. Обнаруженные дефектные детали необходимо заменить. Мелкие задиры можно устранить с помощью наждачной бумаги, но это не самый надежный вариант, так как рано или поздно элемент выйдет из строя, что повлечет за собой поломку других частей механизма.

После тщательной проверки и переборки всех деталей можно приступать к восстановлению конструкции. Сборка осуществляется в обратном порядке. Если были заменены некоторые элементы, может потребоваться запрессовка отдельных частей.

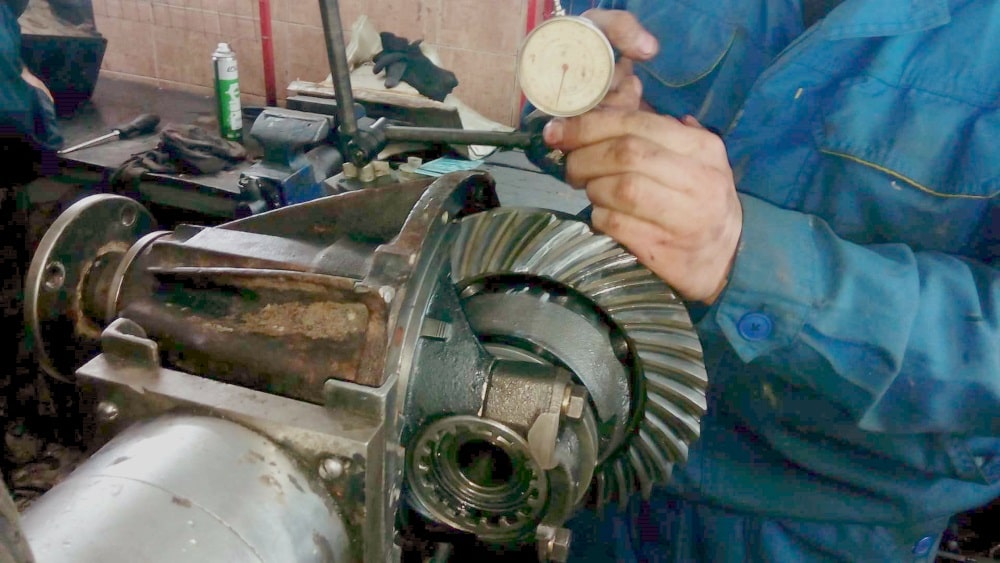

Регулировка редуктора заднего моста

Прежде чем ремонтировать или заменяет деталь, можно выполнить регулировку механизма. При возникновении небольшого гула даже на скорости 30 км/ч потребуется в первую очередь провести визуальный осмотр. Если при обследовании все элементы были целы, то необходимо собирать редуктор в определенном порядке. В первую очередь устанавливается ведущее зубчатое колесо. Далее монтируется регулировочная шайба и распорная втулка.

Такой порядок позволяет добиться правильного положение всех элементов. Далее потребуется установка подшипников и фланца. После этого затягивается метиз при помощи ключа с динамометром. Специнструмент позволяет без лишних усилий затянуть гайку с определенным давлением. Метиз затягивается на 1 Ньютон. Фланец закрепляется при помощи спецключа, подходящего под пазы.

Далее потребуется поставить ведомое колесо на свое место и затянуть болты. После этого потребуется приступить к регулировке люфта. По завершении установки нужно затянуть гайки с минимальным усилием и провернуть ведомую шестерню. При наличии небольшого люфта потребуется слегка подтянуть метизы. Люфт обязателен, так как является запасом при нагреве редуктора при движении для предотвращения разрушения деталей.

На финальном этапе потребуется проверить расстояние между шляпками болтов, фиксирующих гайки. Для этого лучше применять штангенциркуль, так как при измерении важны точные цифры. После выполнения замеров необходимо слегка затянуть гайки. Затягивание лучше выполнить на один-полтора паза. Далее потребуется снова перемерить расстояние между метизами. В норме расстояние изменяется на 1,5-2 мм. Шестерня должна иметь небольшой люфт после чего регулировка считается выполненной.

https://youtube.com/watch?v=Le64gYfQDxk

Профилактика и уход за редуктором заднего моста

Профилактика и уход за редуктором заднего моста являются важными аспектами, которые помогают предотвратить серьезные неисправности и продлить срок службы данного механизма. Регулярное обслуживание и внимание к деталям могут существенно снизить риск возникновения проблем, связанных с редуктором.

1. Регулярная замена масла

Одним из ключевых моментов в уходе за редуктором является регулярная замена масла. Масло в редукторе выполняет несколько функций: оно смазывает детали, предотвращает их износ и защищает от коррозии. Рекомендуется проверять уровень масла каждые 10 000–15 000 километров пробега и менять его не реже чем раз в 30 000 километров. Используйте только рекомендованные производителем масла, так как они обеспечивают оптимальную защиту и работу редуктора.

2. Проверка герметичности

Герметичность редуктора также играет важную роль в его надежной работе. Необходимо регулярно осматривать уплотнительные элементы на наличие трещин, износа или повреждений. Если вы заметили утечку масла, это может свидетельствовать о проблемах с герметичностью, что требует немедленного вмешательства. Замена поврежденных уплотнителей поможет предотвратить попадание грязи и влаги в редуктор, что может привести к его поломке.

3. Осмотр на наличие механических повреждений

Периодический осмотр редуктора на наличие механических повреждений также является важным этапом профилактики. Обратите внимание на наличие трещин, вмятин или других повреждений корпуса редуктора. Также стоит проверить состояние шестерен и подшипников. Если вы заметили какие-либо аномалии, рекомендуется обратиться к специалистам для диагностики и ремонта.

4. Проверка натяжения приводного ремня

Неправильное натяжение приводного ремня может привести к неправильной работе редуктора. Регулярно проверяйте натяжение ремня и при необходимости корректируйте его. Слишком слабый или слишком натянутый ремень может вызвать дополнительные нагрузки на редуктор, что в свою очередь может привести к его преждевременному износу.

5. Устранение шумов и вибраций

Если вы заметили необычные шумы или вибрации при движении автомобиля, это может быть признаком неисправности редуктора. Не игнорируйте эти симптомы, так как они могут указывать на проблемы с подшипниками, шестернями или другими компонентами редуктора. В таком случае рекомендуется провести диагностику и, при необходимости, ремонт.

Следуя этим рекомендациям по профилактике и уходу за редуктором заднего моста, вы сможете значительно снизить риск возникновения серьезных неисправностей и обеспечить надежную работу вашего автомобиля на протяжении долгого времени.

Вопрос-ответ

Каковы причины поломки редуктора?

Почему редуктор ломается: разбираемся в причинах. Поломки начинаются, когда эти нагрузки превышают допустимые пределы, или обслуживание проводится спустя рукава. Износ шестерен, недостаток смазки или заводской брак — вот основные виновники проблем.

В каких случаях редуктор считается неисправным?

Однако нередки случаи, когда во время работы устройств появляются нехарактерные стуки, сильная вибрация или течь масла. Эти симптомы свидетельствуют о неисправности редуктора. Причин повреждений может быть очень много – от деформации подшипника до нарушения соосности валов.

Советы

СОВЕТ №1

Перед началом ремонта редуктора заднего моста обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять конструкцию механизма и выявить возможные неисправности более эффективно.

СОВЕТ №2

Регулярно проверяйте уровень и состояние масла в редукторе. Низкий уровень или загрязненное масло могут привести к серьезным повреждениям, поэтому не забывайте о плановом обслуживании.

СОВЕТ №3

При обнаружении шумов или вибраций в редукторе не откладывайте диагностику. Чем раньше вы выявите проблему, тем меньше вероятность дорогостоящего ремонта в будущем.

СОВЕТ №4

Если вы не уверены в своих силах, лучше обратиться к профессионалам. Неправильная регулировка или ремонт редуктора могут привести к еще большим проблемам, поэтому лучше доверить это дело опытным механикам.
