Натяжной ролик ремня генератора обеспечивает стабильную работу двигателя, поддерживая натяжение ремня и предотвращая его проскальзывание. Со временем этот элемент может выйти из строя, что приведет к повышенному шуму и серьезным повреждениям при заклинивании подшипника. В статье рассмотрим устройство натяжного ролика, признаки неисправности и пошаговую инструкцию по замене, что поможет своевременно выявить и устранить проблему, обеспечив надежную работу автомобиля.

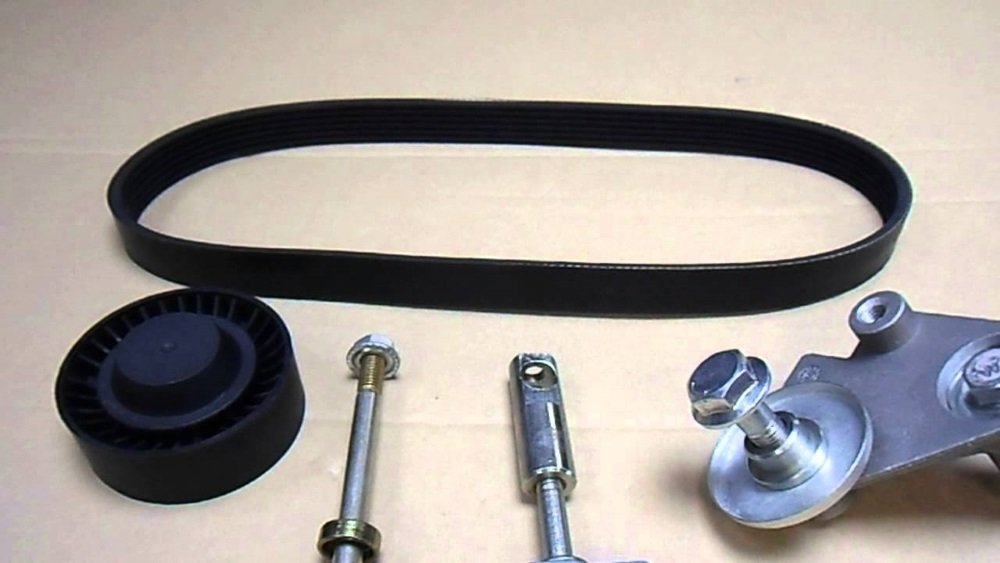

Устройство привода генератора
Основным условием эффективной работы генератора является правильная передача вращательного движения от силовой установки. Для получения необходимого объема электроэнергии генератор должен вращаться с высокой скоростью.
Приводной ремень генератора необходимо правильно натягивать, чтобы обеспечить надлежащую передачу энергии. Если ремень будет слишком свободным, он начнет проскальзывать на шкивах. В случае чрезмерного натяжения существует риск преждевременного износа подшипников, рабочих поверхностей шкива и самого ремня.
Чтобы избежать подобных проблем, в конструкцию генератора включена система регулировки натяжения ремня.
Также рекомендуем ознакомиться с материалом нашего эксперта, в котором подробно объясняется, как функционирует обгонная муфта генератора.
В современных автомобилях количество навесного оборудования значительно увеличилось. Это оборудование также получает привод от шкива коленчатого вала, включая насос гидроусилителя и компрессор кондиционера.
Привод этих двух узлов и генератора осуществляется с помощью одного ремня. Поэтому регулировка натяжения приводного элемента через генератор становится невозможной. В таких автомобилях ремень имеет сложную конфигурацию, а оборудование, приводимое в действие ремнем, расположено на разных уровнях.
Как заменить ролик натяжителя ремня генератора? Для этого необходимо разобраться в его конструкции. Ролик натяжителя представляет собой подшипник, на внешней обойме которого находится пластиковая накладка. У накладки имеется рабочая поверхность, по которой движется ремень. Внутри ролика располагается посадочная втулка. Существуют два типа роликов:
- Эксцентриковый. Конструкция этого ролика достаточно проста. Она состоит только из подшипника, пластиковой накладки и втулки. Через втулку проходит сквозное отверстие, смещенное от центра ролика. Ролик надевается на шпильку, установленную на двигатель. Для натяжки ролика его нужно повернуть относительно болта.
- Ролик с кронштейном. В этой конструкции ролик фиксируется на кронштейне. С помощью болтов он прикрепляется к силовой установке. Регулировка натяжения осуществляется за счет перемещения кронштейна относительно двигателя. Некоторые производители используют ролики с пружинным кронштейном, который позволяет автоматически регулировать натяжение.
Подшипник является наиболее уязвимой частью ролика. Эта деталь постоянно подвергается нагрузкам, и её износ может привести к полной поломке.
Рекомендуется заменять подшипник каждый раз при замене ремня.
Читайте также:
Натяжной ролик ремня генератора играет ключевую роль в обеспечении стабильной работы автомобиля. Его основная функция заключается в поддержании необходимого натяжения ремня, что предотвращает его проскальзывание и износ. Эксперты отмечают, что признаки неисправности ролика могут включать посторонние звуки, вибрации и неравномерный износ ремня. При обнаружении таких симптомов рекомендуется незамедлительно проверить состояние ролика.
Замена натяжного ролика состоит из семи основных шагов. Сначала необходимо отключить аккумулятор и снять защитные элементы. Затем следует ослабить натяжение ремня и аккуратно снять его с ролика. После этого старый ролик демонтируется, а на его место устанавливается новый. Важно убедиться, что новый ролик правильно установлен и отрегулирован. Завершив процесс, необходимо установить ремень на место и проверить его натяжение. Эксперты подчеркивают, что регулярная проверка и своевременная замена натяжного ролика могут значительно продлить срок службы генератора и всего автомобиля в целом.
https://youtube.com/watch?v=EbVcHsuxFbo
Признаки неисправности натяжного ролика ремня генератора
Для начала убедитесь в том, что необходима замена ролика натяжителя ремня генератора. Признаки его неисправности перечислены ниже:
- генератор не обеспечивает полную зарядку бортовой сети либо она вообще не получает электроэнергию;
- со стороны, где находится ремень, слышен звук, похожий на пищание;
- слышен гул;
- ролик или ремень очень вибрируют при работающей силовой установке;
- в ролике присутствует люфт;
- ремень изношен с одной стороны.
как проверить генератор.
Некоторые из этих признаков могут означать неисправность элементов, приводящих ролик в действие. Гул и пищание могут свидетельствовать об износе подшипников насоса ГУР, кондиционера или компрессора. Неисправность может заключаться и в самом генераторе.
https://youtube.com/watch?v=vEfKGbDPfr0
| Раздел | Описание | Примечания |
|---|---|---|
| Устройство натяжного ролика | Состоит из подшипника, корпуса, кронштейна и механизма натяжения (пружина или гидравлика). | Обеспечивает постоянное натяжение ремня генератора. |
| Признаки неисправности | 1. Шум: Свист, скрип, гул из-под капота, особенно при запуске двигателя или при повороте руля. 2. Вибрация: Ощутимая вибрация двигателя или рулевого колеса. 3. Ослабление ремня: Проскальзывание ремня, сопровождающееся характерным свистом. 4. Перегрев: Повышенная температура в районе ролика. 5. Видимые повреждения: Трещины, сколы на корпусе ролика, люфт. |
Шум может усиливаться при увеличении нагрузки на генератор (например, при включении фар, кондиционера). |
| 7 шагов по замене | 1. Подготовка: Заглушить двигатель, отсоединить клемму аккумулятора. 2. Доступ: Снять защитные кожухи, если необходимо. 3. Ослабление натяжения: Используя ключ, ослабить натяжение ремня (обычно путем поворота болта или рычага). 4. Снятие ремня: Аккуратно снять ремень с ролика и других шкивов. 5. Демонтаж ролика: Открутить крепежные болты и снять старый ролик. 6. Установка нового ролика: Установить новый ролик, затянуть крепежные болты. 7. Установка ремня и проверка: Надеть ремень на все шкивы, восстановить натяжение, подключить аккумулятор, запустить двигатель и проверить работу. |
Рекомендуется использовать динамометрический ключ для затяжки болтов с правильным моментом. |
Интересные факты
Вот несколько интересных фактов о натяжном ролике ремня генератора:
-
Устройство и принцип работы: Натяжной ролик ремня генератора не только поддерживает необходимое натяжение ремня, но и помогает компенсировать колебания, возникающие при работе двигателя. Он обычно оснащен подшипником, который позволяет ему вращаться с минимальным трением, что способствует долговечности и эффективности работы ремня.
-
Признаки неисправности: Одним из первых признаков неисправности натяжного ролика является появление посторонних звуков, таких как скрип или гул, которые могут указывать на износ подшипника. Также стоит обратить внимание на неравномерный износ ремня или его провисание, что может свидетельствовать о том, что ролик не выполняет свою функцию.
-
Процесс замены: Замена натяжного ролика ремня генератора включает в себя несколько шагов, таких как отключение аккумулятора, снятие ремня, демонтаж старого ролика и установка нового. Важно следовать инструкции производителя и использовать специальные инструменты, чтобы избежать повреждений других компонентов двигателя. Правильная установка нового ролика и ремня гарантирует надежную работу системы на длительный срок.
Диагностика натяжителя приводного ремня
Натяжитель приводного ремня следует проверить на работоспособность при появлении хотя бы одного из перечисленных симптомов. Также стоит обратить внимание на другие компоненты системы. Диагностика осуществляется в несколько этапов:
- Начните с визуального осмотра ремня и оборудования, которое он приводит в движение. Запустите двигатель и проверьте, есть ли вибрации у ремня, шкива или ролика.
- Оцените натяжение ремня генератора. Для этого остановите двигатель. Затем на самом длинном участке между шкивами возьмите ремень и попытайтесь повернуть его по часовой стрелке. Если вам удастся провернуть его на 90 градусов, значит, натяжение в норме. В противном случае угол поворота будет меньше или больше, что потребует регулировки.
- На следующем этапе снимите ремень и проверьте его состояние. Также осмотрите шкивы и ролики на наличие люфтов. Снять ремень достаточно просто: ослабьте гайку натяжного ролика и снимите его со шкивов. Не забудьте запомнить, как был установлен ремень между шкивами, чтобы потом правильно его установить обратно. Рекомендуется сделать фотографию на мобильный телефон. После снятия проверьте ремень на наличие трещин и отслоений. Износ должен быть равномерным. Если вы обнаружите какие-либо дефекты, немедленно замените ремень. Обратите внимание на односторонний износ: если он присутствует, возможно, шпилька крепления ролика или кронштейн искривлены, что приводит к перекосу. Игнорирование этого перекоса может сократить срок службы ремня.
- Проверьте люфт на шкивах. Поверните ролик и убедитесь, что он не заедает и не подклинивает. Если такие проблемы есть, это может свидетельствовать о значительном износе подшипника, и потребуется замена натяжного ролика генератора. Также внимательно осмотрите рабочую поверхность пластиковой накладки: она должна быть ровной, без канавок. Если поверхность неровная, натяжной ролик следует заменить.
- Если после замены ремня шум и свист не исчезают, стоит искать причину в других элементах системы. Привод этих компонентов осуществляется за счет натяжения ремня.
https://youtube.com/watch?v=VLosm0Sffjs
-
Читайте также:
Как поменять ролик натяжителя ремня генератора?
В качестве примера рассмотрим автомобиль Chevrolet Lacetti. Этот автомобиль достаточно популярен в России. Его можно встретить на многих торговых площадках. Кроме того, этот автомобиль обладает типичной по сравнению с другими автомобилями конструкцией. На Chevrolet Lacetti устанавливается саморегулирующийся натяжной ролик с кронштейном.
Для замены ролика вам понадобится следующий набор инструментов: набор рожковых ключей и головок с воротами. Последовательность монтажа представлена ниже:
- С двигателя демонтируется корпус воздушного фильтра. Это делается с целью обеспечения доступа к ремню.
- Откручивается насос ГУР. После этого можно добраться до самого ролика. Чтобы добраться и до болтов его крепления, необходимо демонтировать с двигателя защитный экран выпускного коллектора.
- После того, как экран был снят, откручиваются болты насоса ГУР. Насос отодвигается в сторону для обеспечения доступа к ролику. После откручивания можно снять ремень с его шкива. Идущие к насосу патрубки в снятии не нуждаются.
- Перед откручиванием ролика его необходимо привести в монтажное положение. Ролик для этого смещается, преодолевая усилие пружины до того, как будут совмещены стопорные отверстия на корпусе кронштейна. Далее ролик стопорится в таком же положении с помощью болтика или шплита, устанавливающегося в отверстие.
- Откручиваются болты крепления кронштейна и ролика. Ролик извлекается. Новый элемент также нуждается в переводе в монтажное положение. После этого он устанавливается в конструкцию и закрепляется болтами.
- Насос ГУР вместе с защитным экраном закрепляются и устанавливаются на место. Ремень надевается на шкивы. Для этого воспользуйтесь фотографией с правильным положением ремня.
- Извлекается стопорный болт либо шплинт. Это делается для того, чтобы пружина произвела необходимое натяжение ремня.
На других моделях замена ролика натяжителя ремня генератора может несколько отличаться. Чаще всего на автомобилях с эксцентрированными роликами натяжка осуществляется с помощью специального ключа. Этим ключом ролик поворачивается вокруг шпильки с целью натяжения.
Выводы
Натяжной ролик ремня генератора играет ключевую роль в обеспечении правильной работы генератора. При первых признаках значительного износа следует незамедлительно заменить этот элемент. Найти натяжной ролик можно в любом магазине автозапчастей. Также важно обращать внимание на другие компоненты генератора. Процесс замены натяжного ролика не представляет особых трудностей и вполне доступен для самостоятельного выполнения автовладельцем, без необходимости обращения в сервисный центр. Желаем удачи и безопасных поездок!
Советы по выбору и покупке натяжного ролика ремня генератора
При выборе и покупке натяжного ролика ремня генератора важно учитывать несколько ключевых факторов, чтобы обеспечить надежную работу автомобиля и избежать дополнительных затрат на ремонт в будущем.
1. Совместимость с автомобилем. Перед покупкой убедитесь, что выбранный натяжной ролик подходит именно для вашей модели автомобиля. Для этого можно обратиться к руководству пользователя или проконсультироваться с продавцом. Также стоит обратить внимание на оригинальные номера запчастей, чтобы избежать ошибок при выборе.
2. Качество материала. Натяжные ролики изготавливаются из различных материалов, включая пластик и металл. Металлические ролики, как правило, более долговечны и устойчивы к износу. При выборе стоит обратить внимание на отзывы о производителе и его репутацию на рынке.
3. Производитель. Отдавайте предпочтение известным и проверенным брендам, которые зарекомендовали себя на рынке автозапчастей. Известные производители часто предлагают более качественные и надежные изделия, что может сэкономить вам деньги в долгосрочной перспективе.
4. Гарантия. Обратите внимание на наличие гарантии на натяжной ролик. Хорошие производители обычно предоставляют гарантию на свои изделия, что свидетельствует о высоком качестве продукции. Это также дает вам уверенность в том, что в случае неисправности вы сможете заменить деталь без дополнительных затрат.
5. Цена. Не стоит экономить на качестве, выбирая слишком дешевые варианты. Низкая цена может свидетельствовать о низком качестве материала и изготовления. Сравните цены на аналогичные изделия от разных производителей, чтобы найти оптимальное соотношение цены и качества.
6. Условия покупки. При покупке натяжного ролика обратите внимание на условия возврата и обмена. Это важно, если вы ошиблись с выбором или деталь не подошла. Убедитесь, что продавец предоставляет возможность вернуть или обменять товар в случае необходимости.
7. Дополнительные компоненты. При замене натяжного ролика рекомендуется также проверять состояние других компонентов системы, таких как ремень генератора и подшипники. В некоторых случаях может быть целесообразно заменить их одновременно, чтобы избежать повторной разборки в ближайшем будущем.
Следуя этим советам, вы сможете выбрать качественный натяжной ролик ремня генератора, который прослужит вам долго и обеспечит надежную работу вашего автомобиля.
Вопрос-ответ
Каковы основные признаки неисправности натяжного ролика ремня генератора?
Основные признаки неисправности натяжного ролика включают в себя посторонние шумы при работе двигателя, неравномерное натяжение ремня, а также заметное износ или повреждение ролика. Если вы заметили, что ремень начинает скользить или издает свистящие звуки, это может быть сигналом о необходимости проверки натяжного ролика.
Как правильно заменить натяжной ролик ремня генератора?
Для замены натяжного ролика необходимо выполнить следующие шаги: 1) Отключите аккумулятор; 2) Снимите защитный кожух, если он есть; 3) Ослабьте натяжение ремня с помощью специального инструмента; 4) Снимите старый ролик; 5) Установите новый ролик на место; 6) Убедитесь, что ремень правильно натянут; 7) Проверьте работу системы, запустив двигатель.
Как часто следует проверять натяжной ролик ремня генератора?
Рекомендуется проверять натяжной ролик ремня генератора каждые 30 000 – 50 000 километров пробега или при каждой плановой замене ремня. Однако, если вы заметили какие-либо признаки неисправности, такие как шум или износ, следует провести проверку немедленно, независимо от пробега.
Советы
СОВЕТ №1
Перед началом замены натяжного ролика обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны специфические рекомендации и особенности, которые помогут избежать ошибок при замене.
СОВЕТ №2
При проверке натяжного ролика на наличие неисправностей обращайте внимание на шумы и вибрации. Если ролик издает посторонние звуки или имеет заметные колебания, это может быть признаком его износа.
-
Читайте также:
СОВЕТ №3
Не забывайте использовать качественные запчасти при замене натяжного ролика. Дешевые аналоги могут быстро выйти из строя и привести к повторным поломкам, что обернется дополнительными затратами.
СОВЕТ №4
После замены натяжного ролика проверьте натяжение ремня генератора. Неправильное натяжение может привести к его преждевременному износу или даже обрыву, что может вызвать серьезные проблемы с работой двигателя.
