Система антиблокировки тормозов (ABS) обеспечивает безопасность на дороге, предотвращая блокировку колес при торможении и сохраняя управляемость автомобиля. В статье рассмотрим устройство и принцип работы датчика АБС, а также выделим четыре распространенные неисправности, с которыми могут столкнуться водители. Знание особенностей работы системы и методов диагностики поможет своевременно выявить проблемы и восстановить работоспособность ABS, что повысит безопасность автомобиля.
Принцип работы
Датчик антиблокировочной системы (АБС) и разработка усовершенствованных тормозных систем для автомобилей значительно повысили уровень безопасности при эксплуатации транспортных средств. С момента 70-х годов производители начали внедрять АБС в свои автомобили.
Структура датчика АБС включает в себя следующие компоненты:
- датчики скорости вращения;
- устройства, устанавливаемые на колесах;
- гидравлический блок;
- управляющий модуль.

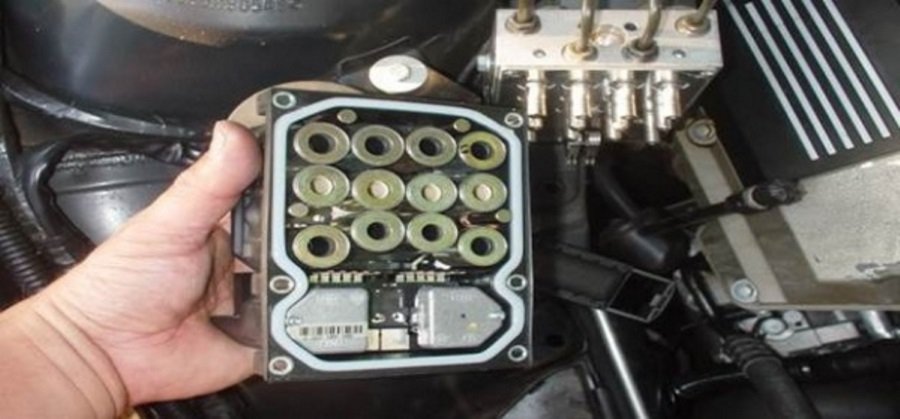

Ключевым элементом системы является управляющий блок. Он отвечает за прием и анализ сигналов, поступающих от датчиков. Полученные данные обрабатываются электроникой, которая делает выводы о степени скольжения колес. Управление тормозами осуществляется через гидравлические клапаны.
Рекомендуем также ознакомиться с материалом нашего специалиста, в котором подробно объясняется, что такое главный тормозной цилиндр.
Кроме того, советуем прочитать статью нашего эксперта о принципах работы вакуумного усилителя тормозов.
Давление, создаваемое главным тормозным цилиндром (ГТЦ), передается на тормозные суппорты, что позволяет прижимать тормозные колодки к дискам. Независимо от усилия водителя на педали тормоза, давление в системе остается в пределах нормы. Преимущество АБС заключается в том, что каждое колесо анализируется отдельно, что предотвращает его блокировку.
На этом принципе и основана работа системы ABS. В автомобилях с полным или задним приводом устанавливается один датчик, который располагается на задней оси. Информация о риске блокировки поступает с ближайшего колеса, а команда о регулировке давления передается на все колеса, независимо от конфигурации датчика АБС.
Регулировка давления осуществляется по ступенчатой схеме благодаря специальным режимам. В случае возникновения неисправностей система ABS отключается, и тормоза начинают работать в обычном режиме. О наличии неисправности можно узнать по специальному индикатору на приборной панели (подробности о значках на приборной панели можно найти в нашем материале).
https://youtube.com/watch?v=CqCqnA8HnUo
Датчик антиблокировочной системы (ABS) представляет собой ключевой элемент, обеспечивающий безопасность автомобиля при торможении. Он фиксирует скорость вращения колес и передает данные в электронный блок управления, который, в свою очередь, регулирует давление тормозной жидкости, предотвращая блокировку колес. Основные компоненты системы ABS включают датчики скорости, гидравлический модуль и электронный блок управления.
Среди наиболее распространенных поломок можно выделить: неисправность датчиков скорости, что приводит к неправильной интерпретации данных; утечки тормозной жидкости в гидравлическом модуле; сбои в работе электронного блока управления; и повреждения проводки, что может вызвать потерю сигнала. Понимание устройства и принципа работы ABS позволяет владельцам автомобилей более эффективно диагностировать и устранять проблемы, обеспечивая безопасность на дороге.
https://youtube.com/watch?v=l6mzgx0Ztuw
Проверка системы АБС
При неисправности сенсорного датчика он перестаёт отсылать команды системе, и АБС не выполняет свою задачу, то есть колёса при торможении блокируются. При наличии подобной проблемы нужно незамедлительно обратиться в автосервис.

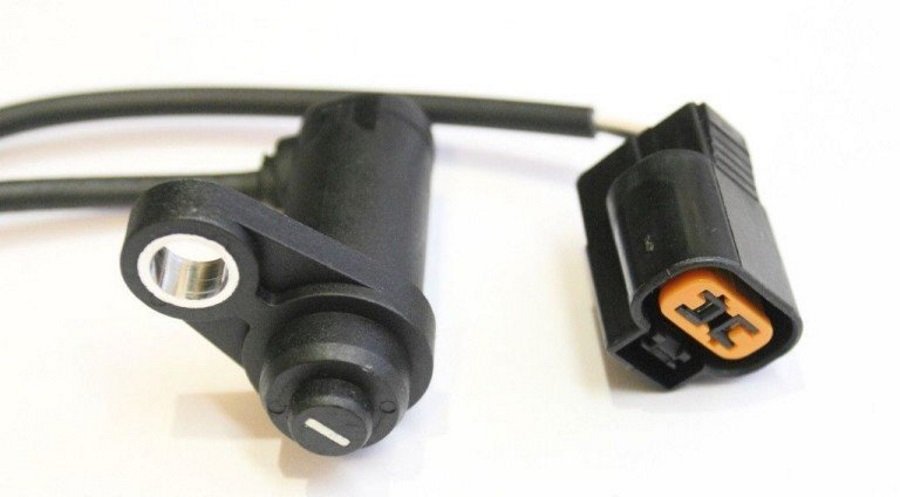

Датчики самого простого оборудования представляют собой обыкновенную индукционную катушку, взаимодействующую с зубчатым диском из металла. Чаще всего причиной поломки АБС является разрыв кабеля. Именно такая неисправность диагностируется с применением тестера, ремонтных пинов и паяльника. Пины подключаются в разъёмы, а с помощью тестера осуществляется измерение сопротивления датчика ABC.
Этот показатель не должен превышать значений, которые указаны в инструкции по эксплуатации. В случае, если сопротивление устремлено к бесконечности, это означает, что в электроцепи произошел обрыв. Если же оно устремлено к нулю, то речь идёт о коротком замыкании.
В случае, если при визуальном изучении были выявлены обрывы, их нужно срочно отремонтировать. Для их соединения нужно воспользоваться пайкой, так как обычная скрутка может привести к усугублению поломки.
Рекомендуем также внимательно изучить статью нашего специалиста, в которой он рассказывает о том, как прокачать тормоза с АБС.
Во многих современных машинах установлена специальная система автоматической диагностики. При наличии какой-либо проблемы электроника выдаёт тот или иной код ремонта, который расшифровывается с помощью руководства к транспортному средству.
https://youtube.com/watch?v=wUCFIpBvjKo
Читайте также:
| Элемент системы ABS | Устройство | Принцип работы | Частые поломки |
|---|---|---|---|
| Датчик скорости колеса (Датчик АБС) | Состоит из магнита, катушки индуктивности и зубчатого ротора (импульсного кольца), закрепленного на ступице колеса. | При вращении колеса зубцы ротора проходят мимо датчика, изменяя магнитное поле. Это вызывает индукцию электрического тока в катушке, генерируя импульсы. Частота импульсов пропорциональна скорости вращения колеса. | 1. Загрязнение/повреждение импульсного кольца: Металлические опилки, грязь или механические повреждения могут нарушить считывание импульсов. |
| Гидравлический блок (модулятор давления) | Включает в себя электромагнитные клапаны, насос и аккумулятор давления. | Получает сигналы от блока управления ABS. При необходимости снижения давления в тормозной магистрали, клапаны открываются, выпуская тормозную жидкость из суппорта. Насос возвращает жидкость в систему, а аккумулятор поддерживает стабильное давление. | 2. Неисправность электромагнитных клапанов: Залипание, обрыв обмотки или короткое замыкание клапанов, что приводит к некорректному регулированию давления. |
| Блок управления ABS (ECU) | Электронный блок с микропроцессором, памятью и входными/выходными цепями. | Обрабатывает сигналы от датчиков скорости колес. Сравнивает скорости вращения всех колес. При обнаружении блокировки колеса (резкое снижение скорости вращения одного колеса по сравнению с другими), посылает команды гидравлическому блоку для снижения давления в соответствующем тормозном контуре. | 3. Выход из строя блока управления ABS: Повреждение микросхем, программные сбои, коррозия контактов из-за попадания влаги. |
| Тормозные магистрали и суппорты | Стандартные компоненты тормозной системы, через которые подается тормозная жидкость к тормозным механизмам. | Передают гидравлическое давление от главного тормозного цилиндра к суппортам, которые прижимают колодки к тормозным дискам. | 4. Обрыв проводки датчика ABS: Механические повреждения, коррозия или перетирание проводов, ведущих к датчику, что приводит к потере сигнала. |
Интересные факты
Вот несколько интересных фактов о датчике ABS и системе антиблокировочной тормозной системы:
-
Принцип работы датчика ABS: Датчики ABS работают на основе эффекта Холла или индукции. Они отслеживают скорость вращения колес, отправляя сигналы в блок управления ABS. Если колесо начинает блокироваться при торможении, система автоматически регулирует тормозное усилие, предотвращая скольжение и сохраняя управляемость автомобиля.
-
История системы ABS: Первая система ABS была разработана в 1920-х годах, но широкое применение она получила только в 1970-х годах, когда автомобили стали более мощными и быстрыми. С тех пор система ABS стала стандартом безопасности на большинстве современных автомобилей.
-
Частые поломки системы ABS: Одной из самых распространенных проблем является неисправность датчиков скорости колес, которые могут загрязняться или повреждаться. Другие распространенные поломки включают сбои в блоке управления ABS, утечки тормозной жидкости в гидравлическом блоке и проблемы с проводкой, что может привести к неправильной работе системы.
Эти факты подчеркивают важность системы ABS для безопасности на дороге и ее сложность в устройстве и работе.
Распространённые поломки
Незначительный треск при нажатии на тормозную педаль — это вполне обычное явление. Такой звук возникает из-за работы модуляторов. Если антиблокировочная система (АБС) выходит из строя, индикатор на приборной панели загорается и не гаснет даже при работающем двигателе. Существует несколько наиболее распространённых проблем, связанных с антиблокировочной системой:
- Деактивация системы после самодиагностики. Это может быть вызвано сбоями в работе управляющего блока или повреждением проводов сенсорного датчика АБС.
- АБС проходит самодиагностику, но затем отключается. Причиной может быть разрыв проводов, плохие контакты или их окисление, что приводит к нарушению подачи питания и сигналов.
- Ошибка появляется, но датчик АБС функционирует. Это может быть следствием обрыва в сенсорном датчике. Также такую ситуацию может вызвать разница в давлении в шинах или различия в рисунке протекторов.
- Полная неработоспособность системы. Причины могут быть разнообразными — от поломки датчика до износа подшипников ступиц.
Для выявления неисправности необходимо проверить давление и люфт в колесах, а также работоспособность гребёнки и ротора. Если на элементах обнаружены сколы, их лучше заменить. Если проблема не решена, скорее всего, причина кроется в электронной части системы. В таком случае потребуется получить код для диагностики.
Устранение неисправностей и профилактика
Для обеспечения надежной работы системы ABS (антиблокировочной системы тормозов) важно не только правильно установить датчики, но и регулярно проводить их диагностику и обслуживание. Устранение неисправностей в системе ABS может включать в себя несколько этапов, начиная от визуального осмотра и заканчивая более сложными процедурами, такими как замена компонентов.
Первым шагом в диагностике системы ABS является проверка состояния датчиков. Датчики могут быть повреждены механически или загрязнены, что может привести к неправильной работе системы. Визуальный осмотр проводки и соединений поможет выявить видимые повреждения, такие как порванные провода или коррозия на контактах.
Если визуальный осмотр не выявил проблем, следующим этапом будет использование диагностического оборудования. С помощью сканера можно считать коды ошибок, которые могут указать на конкретные неисправности в системе. Например, код ошибки может указывать на неисправность конкретного датчика или проблемы с модулем управления ABS.
После выявления неисправностей необходимо провести их устранение. Если проблема заключается в датчике, его может потребоваться заменить. При замене датчика важно убедиться, что новый компонент соответствует спецификациям производителя. Также стоит обратить внимание на правильность установки и подключение проводки.
-
Читайте также:
Кроме того, профилактика системы ABS включает в себя регулярную проверку тормозной жидкости. Загрязненная или старая тормозная жидкость может негативно сказаться на работе системы. Рекомендуется менять тормозную жидкость каждые два года или в соответствии с рекомендациями производителя автомобиля.
Также стоит учитывать, что система ABS может быть чувствительна к состоянию тормозных колодок и дисков. Изношенные или поврежденные тормозные элементы могут привести к неправильной работе системы. Поэтому регулярная проверка и замена тормозных колодок и дисков также являются важными аспектами профилактики.
В заключение, для поддержания системы ABS в исправном состоянии необходимо проводить регулярные проверки, диагностику и профилактическое обслуживание. Это поможет избежать серьезных поломок и обеспечит безопасность на дороге.
