Снятие панели приборов на ВАЗ-2114 может показаться сложным, особенно для новичков. Однако, зная последовательность действий, вы сможете выполнить эту работу. В статье мы рассмотрим процесс снятия панели приборов в 12 этапов и обсудим типовые неисправности, с которыми могут столкнуться владельцы автомобиля. Эта информация пригодится не только для замены ламп освещения приборного щитка, но и для диагностики других проблем с приборами.
Коротко об устройстве
Приборная панель модели 2114 представляет собой информационный блок, который сочетает в себе как цифровые, так и аналоговые приборы, отображающие следующую информацию:
- режим работы двигателя (тахометр);
- текущая скорость (спидометр);
- общий пробег (одометр);
- активные световые приборы (габаритные огни, фары, указатели поворота);
- состояние стояночного тормоза;
- уровень топлива;
- температура масла;
- и другие индикаторы.
Более детальную информацию о значках на приборной панели можно найти в статье нашего эксперта.
«Приборка» на модели Лада Самара-2 имеет классическое оформление. Она включает четыре аналоговых прибора с белыми шкалами: спидометр, тахометр, а также указатели температуры двигателя и уровня топлива. Остальная информация отображается с помощью цветных индикаторов и двух монохромных дисплеев, расположенных в нижней части панели.
При этом среди водителей существуют различные мнения о том, что такое «приборная панель». Многие считают, что это не только информационное табло, но и центральная консоль, на которой находятся элементы управления освещением, климатической системой и другими функциями. Мы будем различать эти понятия.
Снятие панели приборов на ВАЗ-2114 требует внимательности и аккуратности. Эксперты рекомендуют начать с отключения аккумулятора для предотвращения короткого замыкания. Затем следует снять обивку рулевой колонки и открутить крепления панели. Важно аккуратно отсоединить разъемы проводов, чтобы не повредить их. После этого можно извлечь панель, следя за тем, чтобы не повредить крепления.
При выполнении работы стоит обратить внимание на состояние крепежных элементов и проводки, так как их замена может потребоваться в будущем. Завершив процесс, необходимо установить панель обратно в обратном порядке, проверив все соединения. Такой подход обеспечит надежную работу приборов и долговечность автомобиля.
https://youtube.com/watch?v=bokWpT1p13M

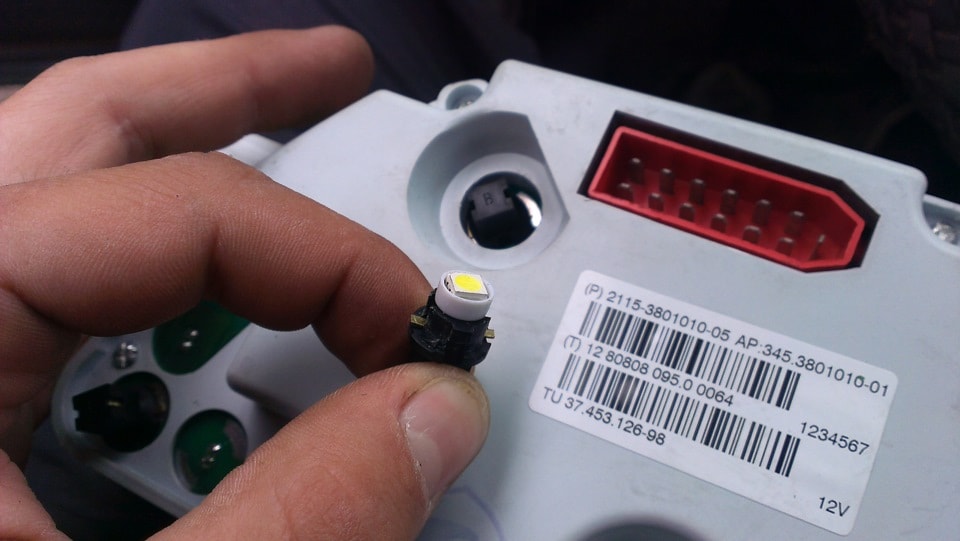

Типовые неисправности
Автовладелец интересуется тем, как снять панель на ВАЗ-2114 по двум причинам.
- Имеются серьёзные электротехнические дефекты;
- Имеется желание автовладельца заменить устаревшую комбинацию приборов на продвинутую: на текущий момент в продаже имеются полностью цифровые «приборки» с более эффектной и пригодной для чтения индикацией.
Но чаще всего автолюбитель сталкивается с такими поломками:
- панель не работает вовсе — не загораются цифровые табло, не активируются аналоговые и цветовые индикаторы;
- работают не все лампочки и индикаторы;
- сведения на панели не соответствуют реальным показателям режима работы автомобиля.
Рекомендуем также прочитать статью нашего эксперта, в которой он подробно рассказывает о бортовом компьютере на ВАЗ 2114.
- Читайте также:
Дополнительно советуем изучить материал, в которой подробно и доступно рассказывается о том, как снять генератор на Ваз 2114.
Не знаете, почему не работает печка ВАЗ 2114? Обязательно прочитайте очень полезный материал нашего специалиста.
Корни проблем кроются в электрике: подгорают контакты, портится плата монтажного блока, «пробивает» высоковольтную проводку. Любое вмешательство требует демонтажа приборной панели. О том, как снять щиток приборов на ВАЗ-2114, расскажем далее.
| Этап | Действие | Особенности и советы |
|---|---|---|
| 1 | Отключение аккумулятора | Обязательно отсоедините минусовую клемму, чтобы избежать короткого замыкания и повреждения электроники. |
| 2 | Снятие декоративной накладки рулевой колонки | Обычно крепится на защелках или саморезах. Действуйте аккуратно, чтобы не сломать пластик. |
| 3 | Откручивание рулевого колеса | Используйте ключ на 24. Перед откручиванием отметьте положение руля относительно вала, чтобы потом установить его ровно. |
| 4 | Снятие подрулевых переключателей | Отсоедините разъемы и открутите крепежные винты. Запомните расположение проводов. |
| 5 | Снятие центральной консоли (частично) | Возможно, потребуется снять магнитолу и блок управления отопителем, чтобы получить доступ к крепежу панели приборов. |
| 6 | Откручивание крепежных винтов панели приборов | Обычно панель крепится на 4-6 саморезах, расположенных по периметру. Используйте крестовую отвертку. |
| 7 | Аккуратное извлечение панели приборов | Потяните панель на себя, слегка покачивая. Будьте осторожны, чтобы не повредить провода. |
| 8 | Отсоединение разъемов от панели приборов | На задней стороне панели расположены несколько разъемов. Аккуратно отсоедините их, нажимая на фиксаторы. |
| 9 | Отсоединение тросика спидометра (если есть) | На старых моделях ВАЗ-2114 спидометр может быть механическим. Отсоедините тросик от задней части панели. |
| 10 | Полное извлечение панели приборов | После отсоединения всех разъемов и тросика (если есть) панель можно полностью извлечь. |
| 11 | Осмотр и диагностика (по необходимости) | Теперь вы можете получить доступ к лампочкам, плате или другим элементам панели для ремонта или замены. |
| 12 | Установка панели приборов в обратном порядке | Подключите все разъемы, тросик спидометра, закрепите панель, установите подрулевые переключатели, руль и декоративные накладки. Не забудьте подключить аккумулятор. |
Интересные факты
Вот несколько интересных фактов, связанных с темой снятия панели приборов на ВАЗ-2114:
-
Конструкция панели: Панель приборов на ВАЗ-2114 была разработана с учетом простоты обслуживания. Это означает, что многие элементы можно легко снять и заменить без необходимости разбирать всю переднюю часть автомобиля. Это делает процесс более доступным для владельцев, которые хотят самостоятельно проводить ремонт или замену.
-
Электрические соединения: При снятии панели приборов важно помнить о множестве электрических соединений, которые могут быть скрытыми. Неправильное отключение или повреждение этих соединений может привести к неисправностям в работе приборов. Поэтому рекомендуется заранее сделать фотографии или пометки, чтобы правильно восстановить все соединения при установке панели обратно.
-
Модификации и тюнинг: Многие владельцы ВАЗ-2114 используют снятие панели приборов как возможность для тюнинга. Это может включать установку более современных или спортивных приборов, изменение подсветки или даже добавление дополнительных функций, таких как мультимедийные системы. Снятие панели — это первый шаг к созданию уникального интерьера автомобиля.
Эти факты подчеркивают не только технические аспекты процесса, но и возможности для индивидуализации автомобиля.
https://youtube.com/watch?v=WoDBBJdpliQ

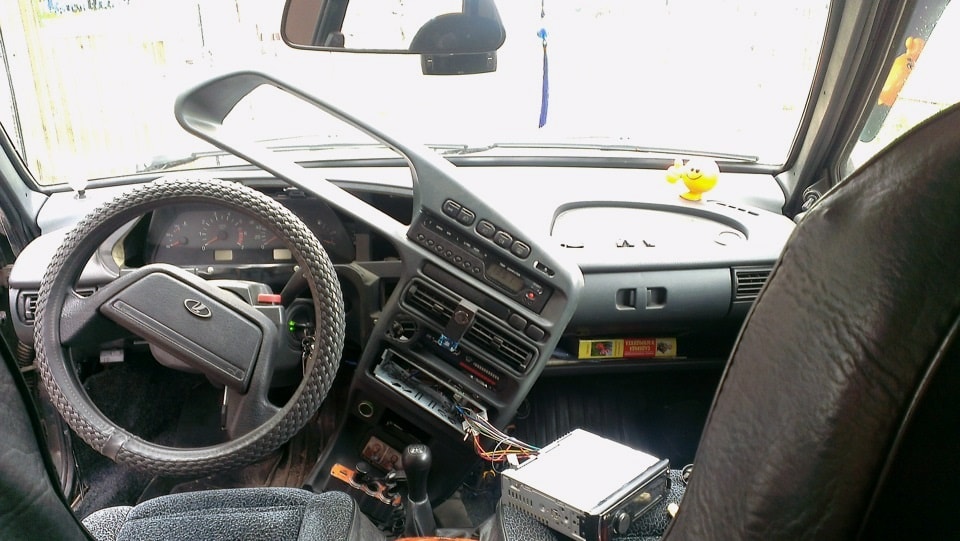

Алгоритм снятия приборной панели с «четырнадцатой»
Данные рекомендации подходят для всех автомобилей из серии Лада Самара-2. Информацию о компонентах и крепежах приборной панели можно найти в руководстве по техническому обслуживанию. Ознакомьтесь с руководством по эксплуатации, чтобы запомнить расположение и типы крепежей, используемых в данной модели. Наиболее сложный этап заключается в том, что для извлечения комбинации приборов необходимо будет снять центральную консоль, что включает демонтаж всех пластиковых накладок и элементов управления.
Для выполнения работы вам понадобятся отвертки с прямым и крестовым шлицем, а также набор рожковых ключей, наиболее распространённый из которых — 8 на 10.
Читайте также:
Следуйте этому порядку действий:
- Отключите клеммы от аккумулятора, убрав «массу».
- Снимите крепеж боковых накладок центральной консоли с обеих сторон (слева — со стороны педали газа, справа — со стороны пассажира). Важно аккуратно извлечь пластиковые кронштейны, чтобы не повредить панели.
- После удаления боковых накладок начните отключать проводку. Сначала отключите питание прикуривателя и его подсветку.
- Извлеките пластиковую нишу для головного устройства аудиосистемы.
- Демонтируйте диагностическое отверстие.
- Уберите ручку выбора режима работы салонного вентилятора.
- Открутите 4 самореза, которые фиксируют приборный щиток: по два сверху и снизу. Будьте осторожны при выкручивании, чтобы не повредить панель и не оборвать проводку. Новая деталь стоит от 1 000 рублей в интернет-магазинах.
- Удалите заглушки в верхней части центральной консоли: под ними находятся крепежи, которые нужно отсоединить для снятия декоративного элемента.
- Уберите два крепления в нижней части накладки.
- Теперь декоративная пластиковая деталь не мешает, её можно извлечь из салона.
- Отключите проводку и реле.
- Теперь приборный щиток не имеет креплений и его можно снять.
https://youtube.com/watch?v=xoG3UGn2bK0
Полезные советы
Отнесите деталь на диагностику, если проблемы в самой панели — замените. Обратную установку начинать с монтажа щитка, подключения реле и проводки. Далее прикрутите на саморезы пластиковые элементы приборной панели. Установите заглушки на место. Рекомендуем делать метки и записи по подключению проводки — если допустить неточность, то панель не будет отображать корректные показания.
Инструменты и материалы, необходимые для работы
Перед тем как приступить к снятию панели приборов на ВАЗ-2114, необходимо подготовить все необходимые инструменты и материалы. Это поможет избежать лишних затрат времени и обеспечит безопасность во время работы.
- Набор ключей и отверток: Вам понадобятся как крестовые, так и плоские отвертки, а также набор гаечных ключей. Рекомендуется использовать отвертки с магнитными наконечниками для удобства работы с мелкими винтами.
- Плоскогубцы: Они могут понадобиться для снятия различных зажимов и креплений, которые могут быть труднодоступными.
- Торцевые головки: Набор торцевых головок поможет вам быстро и удобно открутить болты, которые могут быть расположены в труднодоступных местах.
- Ключ для свечей: Если вам нужно будет отключить аккумулятор, этот инструмент может пригодиться для снятия клемм.
- Фонарик: Хорошее освещение поможет вам лучше видеть детали и избежать повреждений при работе в темных местах.
- Клейкая лента или маркер: Используйте их для маркировки проводов и креплений, чтобы не запутаться при сборке.
- Контейнер для мелких деталей: Это поможет вам не потерять винты и крепежи во время работы.
- Перчатки: Рекомендуется использовать перчатки для защиты рук от острых краев и загрязнений.
- Инструкция по эксплуатации автомобиля: Наличие руководства поможет вам лучше понять, как правильно снять панель приборов и избежать ошибок.
Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс снятия панели приборов и сделать его более безопасным и эффективным.
Вопрос-ответ
Какие инструменты понадобятся для снятия панели приборов на ВАЗ-2114?
Для снятия панели приборов на ВАЗ-2114 вам понадобятся следующие инструменты: крестовая и плоская отвертки, головка на 10, а также пластиковые лопатки для аккуратного снятия обшивки, чтобы избежать повреждений.
Сколько времени займет процесс снятия панели приборов?
Процесс снятия панели приборов может занять от 1 до 2 часов, в зависимости от вашего опыта и аккуратности. Если вы впервые выполняете эту процедуру, рекомендуется выделить больше времени для того, чтобы не спешить и избежать ошибок.
Что делать, если не удается снять панель приборов?
Если у вас возникают трудности с снятием панели приборов, проверьте, не остались ли скрытые крепления или защелки. Также можно обратиться к видеоинструкциям или форумам, где опытные автовладельцы делятся своими советами и рекомендациями по данной процедуре.
-
Читайте также:
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор. Это предотвратит случайное короткое замыкание и защитит электронику автомобиля.
СОВЕТ №2
Запомните или сделайте фотографии расположения проводов и креплений, чтобы избежать путаницы при сборке панели обратно. Это поможет вам сэкономить время и избежать ошибок.
СОВЕТ №3
Используйте подходящие инструменты, такие как отвертки и ключи, чтобы избежать повреждения креплений и самой панели. Неправильные инструменты могут привести к поломке деталей.
СОВЕТ №4
Работайте в хорошо освещенном месте и, если возможно, используйте магнитный поддон для мелких деталей. Это поможет вам не потерять винты и гайки во время разборки.
