Снятие головки блока цилиндров — важная процедура при замене прокладки, ремонте или модернизации двигателя. В статье рассмотрим 16 этапов, необходимых для успешного демонтажа головки блока цилиндров, а также ключевые моменты, на которые стоит обратить внимание. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим самостоятельно отремонтировать автомобиль и сэкономить на услугах автосервиса.
Причины, по которым может потребоваться замена ГБЦ
Наиболее частой причиной, по которой необходимо снимать головку блока цилиндров, является замена прокладки ГБЦ. Кроме плановых работ, может возникнуть необходимость в срочной диагностике и демонтаже при подозрении на утечку герметичности головки. В таком случае деталь отправляется в специализированные сервисные центры, обладающие необходимым диагностическим оборудованием.
Рекомендуем ознакомиться со статьей нашего специалиста, в которой он подробно рассказывает о прокладке головки блока цилиндров.
Также вы можете прочитать материал нашего автора о том, зачем нужна гильзовка блока цилиндров и как она выполняется.
Не упустите возможность ознакомиться с публикацией нашего эксперта, в которой описывается процесс опрессовки ГБЦ.
Еще одной распространенной причиной замены головки блока цилиндров является перегрев двигателя. Однократное сильное «закипание» может привести к поломке только самой головки. Однако, если перегрев незначительный и продолжается длительное время, это может вызвать более серьезные проблемы. Регулярные перегревы могут не только повредить ГБЦ, но и привести к растрескиванию стальных вкладышей в седлах клапанов, а также к деформации двигателя.
Снятие головки блока цилиндров — это сложная процедура, требующая внимательности и точности. Эксперты рекомендуют начать с отключения аккумулятора и снятия всех необходимых компонентов, таких как впускной и выпускной коллекторы. Затем следует отсоединить систему охлаждения и удалить свечи зажигания. Важно помнить о последовательности откручивания болтов, чтобы избежать повреждения головки. Специалисты подчеркивают необходимость использования динамометрического ключа при установке новых болтов, чтобы обеспечить правильный момент затяжки. Также стоит обратить внимание на состояние прокладки и поверхности блока, так как это может повлиять на дальнейшую работу двигателя. В завершение, эксперты советуют тщательно проверять все детали перед сборкой, чтобы избежать повторных разборок.
https://youtube.com/watch?v=zwJOPHE0Ue0

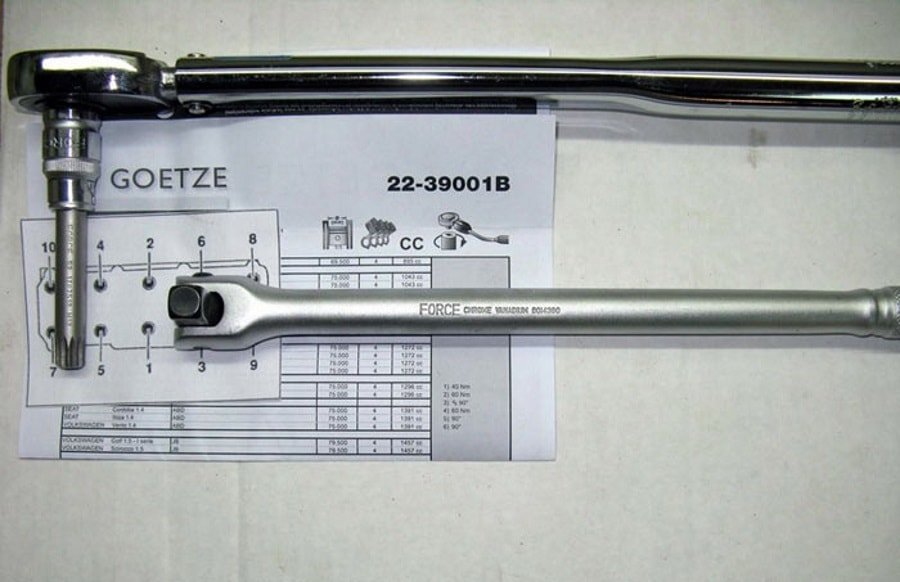

Подготовка инструментов
Предварительная подготовка всех необходимых инструментов позволит сэкономить время при демонтаже механизма. Для снятия потребуются:
- Плоская отвёртка.
- Нож.
- Тара для охлаждающей жидкости и моторного масла.
- Кусачки.
- Плоскогубцы.
- Молоток.
- Накидные ключи.
Также мастера рекомендуют иметь динамометрический ключ. Инструмент используется в основном только при установке ГБЦ, но иногда может понадобиться и при снятии. Так как все модели автомобилей имеют свои особенности, то лучше заранее найти мануал по определённой машине.
Читайте также:
| Этап | Действие | Особенности и рекомендации |
|---|---|---|
| 1 | Подготовка автомобиля | Убедитесь, что двигатель остыл. Отключите аккумулятор. |
| 2 | Слив охлаждающей жидкости | Откройте сливные пробки на радиаторе и блоке цилиндров. |
| 3 | Слив моторного масла | Открутите сливную пробку на поддоне картера. |
| 4 | Снятие воздушного фильтра и патрубков | Отсоедините все шланги и провода, идущие к воздушному фильтру. |
| 5 | Отсоединение топливных магистралей | Будьте осторожны, возможно остаточное давление топлива. |
| 6 | Отсоединение электрических разъемов | Маркируйте разъемы, чтобы не перепутать при сборке. |
| 7 | Снятие впускного коллектора | Открутите болты крепления коллектора. |
| 8 | Снятие выпускного коллектора | Открутите болты крепления коллектора. |
| 9 | Снятие ремня ГРМ (или цепи) | Установите метки ГРМ перед снятием. |
| 10 | Снятие распредвала (при необходимости) | Следуйте инструкциям производителя по порядку откручивания болтов. |
| 11 | Откручивание болтов головки блока цилиндров | Откручивайте болты в строгой последовательности, указанной производителем (обычно от краев к центру). |
| 12 | Снятие головки блока цилиндров | Аккуратно поднимите головку, избегая повреждения прокладки. |
| 13 | Очистка поверхностей | Тщательно очистите привалочные поверхности блока и головки от остатков старой прокладки и нагара. |
| 14 | Осмотр и дефектовка | Проверьте головку на наличие трещин, деформаций, износа клапанов и седел. |
| 15 | Замена прокладки ГБЦ | Используйте новую прокладку, соответствующую модели двигателя. |
| 16 | Установка головки блока цилиндров | Устанавливайте головку в обратном порядке, затягивая болты в соответствии с моментом и последовательностью, указанной производителем. |
Интересные факты
Вот несколько интересных фактов о снятии головки блока цилиндров:
-
Точность и порядок: Снятие головки блока цилиндров требует строгого соблюдения последовательности откручивания болтов. Это связано с тем, что неравномерное снятие может привести к деформации головки или блока, что в дальнейшем усложнит установку и может вызвать утечки.
-
Проверка на трещины: После снятия головки блока цилиндров важно провести её визуальный осмотр и проверку на наличие трещин или повреждений. Даже небольшие дефекты могут привести к серьезным проблемам в работе двигателя, таким как перегрев или потеря компрессии.
-

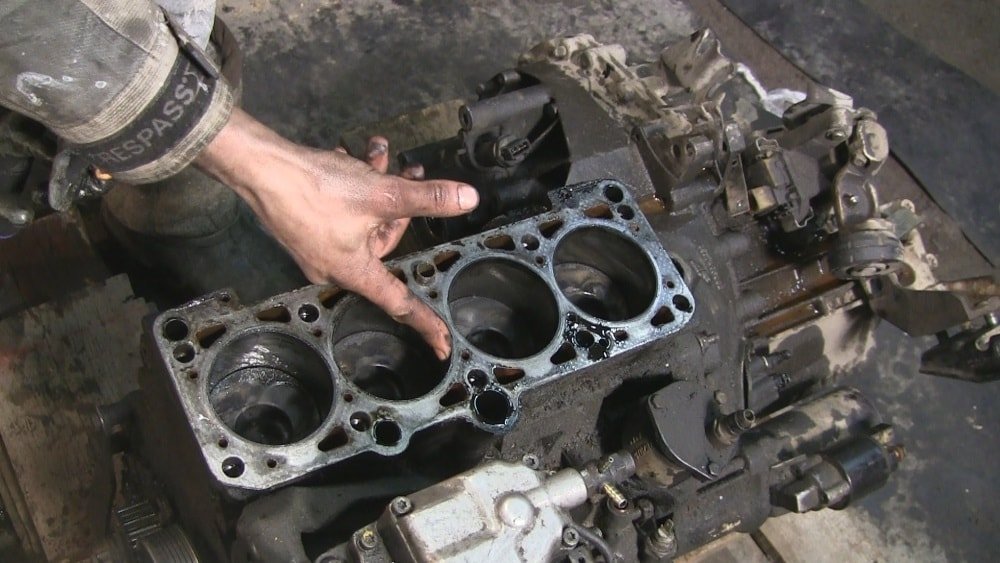

Замена прокладки: При снятии головки блока цилиндров всегда рекомендуется заменять прокладку. Старые прокладки могут быть повреждены или изношены, что может привести к утечкам охлаждающей жидкости или масла, а также к снижению эффективности работы двигателя.
Эти факты подчеркивают важность аккуратности и внимательности при выполнении данной процедуры.
https://youtube.com/watch?v=lne0RnDB5o0
Этапы работ
Снятие головки блока цилиндров требует выполнения ряда подготовительных действий:
- Прежде всего, необходимо отключить клемму от аккумулятора.
- Если имеется пластиковая декоративная крышка, её следует снять. Также рекомендуется убрать защиту картера, если она присутствует.
- Далее нужно слить жидкости в отдельные ёмкости, отсоединить патрубки и другие провода. Рекомендуется сливать масло с горячего двигателя, а остальные операции лучше выполнять, когда мотор остынет.
- Для удобства доступа к двигателю опытные специалисты советуют извлечь аккумулятор.
- Приводной ремень следует ослабить, а насос гидроусилителя руля отключить. После ослабления ремня можно снять планку, удерживающую его, и отвести генератор в сторону для создания большего пространства вокруг двигателя.
- Поскольку в цилиндрах происходит последовательное сжатие, сгорание, выпуск и впуск газов, важно установить поршень в определённое положение. Оптимальным вариантом будет положение ВМТ.
- Затем необходимо отсоединить жгут проводов и отвести его в сторону.
- Снимается воздушный фильтр. Кроме самого фильтра, нужно демонтировать его корпус и ремень ГРМ. После снятия ремня следует приступить к демонтажу шкива распределительного вала. Один конец шкива фиксируется одной отверткой, а другой откручивается второй отверткой.
- Разъёмы регулятора холостого хода и дроссельной заслонки нужно отсоединить от электропроводки.
- Воздушный патрубок, подводящий газ, отсоединяется от датчика положения дроссельной заслонки и демонтируется.
- Электромагнитный клапан отсоединяется от системы и помещается в безопасное место.
- Далее необходимо отсоединить шланги, отвечающие за подачу топлива.
- Отключаются все датчики, а оставшиеся патрубки снимаются и откладываются в надёжное место.
- После полного демонтажа всех навесных частей можно перейти к снятию бронепроводов и их перемещению в отдельное место.
- Затем откручивается болт, который удерживает кронштейн трубы-впуска. С помощью торцевого ключа можно отвинтить верхние болты.
- Далее приёмная труба отсоединяется от коллектора.

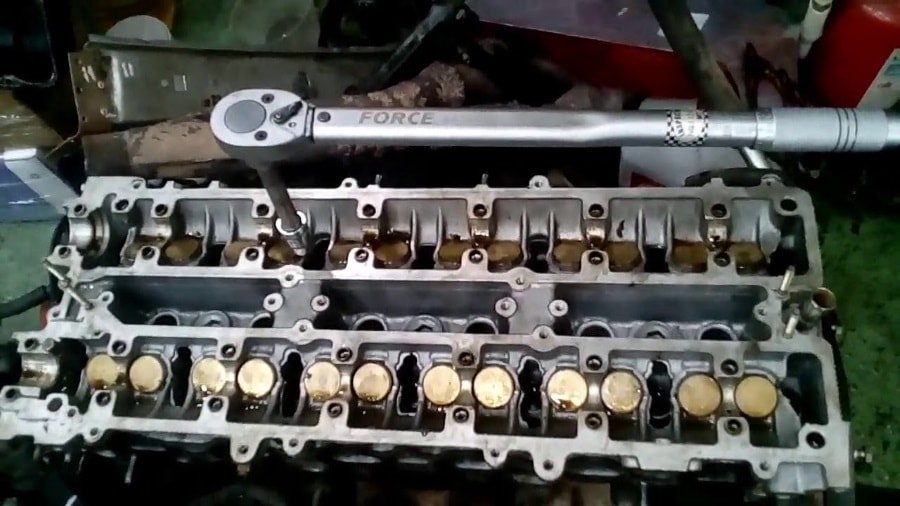

На следующем этапе нужно открутить крепления, фиксирующие головку блока к блоку цилиндров. Болты рекомендуется откручивать постепенно, в первые два раза — всего на пол-оборота резьбы.
Все крепежи должны демонтироваться равномерно, поэтому лучше использовать динамометрический ключ. Последовательность откручивания должна строго соблюдаться, чтобы избежать деформации мотора. Узнать порядок выкручивания можно в руководстве, прилагающемся к автомобилю.
После того как болты будут откручены, можно приступить к снятию головки блока цилиндров. В зависимости от предстоящих работ с головкой, деталь может быть демонтирована вместе с выпускным коллектором и впускной трубой.
https://youtube.com/watch?v=Gpq82wqXxjk
Особенности снятия ГБЦ
Далеко не всегда ГБЦ легко снимается со своего посадочного места. Причиной этому служит расплавившаяся при перегреве прокладка головки или перезатянутые крепления. Проблему можно попробовать решить при помощи постукивания по головке при помощи проставки из дерева. Равномерное простукивание со всех сторон чаще всего решает проблему, если она была вызвана припеканием прокладки ГБЦ. Ещё одним распространённым способом демонтажа деталей выступает отмачивание крепежей в WD-40. Чаща всего после этого проблема полностью исчезает, а детали во время демонтажа не получают повреждений. Если возникли сложности и нет уверенности в своих силах, то лучше подумать об обращении в сертифицированный центр либо вызове квалифицированного мастера.
Проверка состояния ГБЦ перед установкой
Перед установкой головки блока цилиндров (ГБЦ) крайне важно провести тщательную проверку её состояния. Это поможет избежать проблем в будущем и обеспечит надежную работу двигателя. Ниже представлены ключевые аспекты, на которые следует обратить внимание:
- Визуальный осмотр: Начните с осмотра поверхности ГБЦ на наличие трещин, вмятин или других повреждений. Обратите внимание на состояние прокладки. Если она имеет следы перегрева или износа, её необходимо заменить.
- Проверка плоскостности: Используйте штангенциркуль или линейку, чтобы измерить плоскостность поверхности ГБЦ. Допустимые отклонения зависят от конкретной модели двигателя, но в большинстве случаев они не должны превышать 0,05 мм. Если плоскостность нарушена, ГБЦ нужно обработать на фрезерном станке.
- Проверка седел клапанов: Убедитесь, что седла клапанов не имеют износа и повреждений. Если есть следы коррозии или значительный износ, может потребоваться их переточка или замена клапанов.
- Проверка каналов охлаждения: Осмотрите каналы для охлаждающей жидкости на наличие засоров или отложений. Если они загрязнены, это может привести к перегреву двигателя. Очистите их при необходимости.
- Проверка масляных каналов: Убедитесь, что масляные каналы чистые и свободные от отложений. Это важно для обеспечения нормальной смазки всех движущихся частей двигателя.
- Проверка состояния клапанов: Проверьте состояние клапанов на наличие износа или повреждений. Убедитесь, что они свободно открываются и закрываются, а также что их пружины находятся в хорошем состоянии.
- Проверка герметичности: Проведите тест на герметичность ГБЦ. Это можно сделать, заполнив камеры сгорания воздухом и проверив, не выходит ли он через седла клапанов или другие соединения.
- Проверка состояния прокладки: Если прокладка ГБЦ была снята, внимательно осмотрите её на наличие повреждений. Если она имеет следы перегрева, трещины или другие дефекты, замените её на новую.
После выполнения всех этих проверок вы сможете уверенно установить ГБЦ обратно на двигатель, зная, что она находится в хорошем состоянии и готова к эксплуатации. Не забывайте, что тщательная подготовка на этом этапе значительно увеличивает шансы на успешную работу двигателя в будущем.
Вопрос-ответ
Что нужно сделать перед снятием головки блока цилиндров?
Отсоедините клемму массы аккумуляторной батареи и соединения с головкой блока цилиндров. Слейте охлаждающую жидкость. По возможности оставьте коллекторы и карбюратор на месте. Если вы всё же сняли их, установите новые прокладки (см. раздел Замена прокладки выпускного коллектора).
Нужно ли разбирать ГБЦ перед фрезеровкой?
Если говорить о расточке ГБЦ, то данный процесс фрезеровки очень сложный и трудоемкий. Перед тем как приступить к нему, необходимо полностью разобрать двигатель и изъять головку блока цилиндров.
В каком порядке следует откручивать болты головки блока цилиндров?
Обычно ослабляют снаружи внутрь, а затягивают изнутри наружу. Часто болты головки блока цилиндров затягивают поэтапно: сначала до определённого момента, а затем доворачивают на большее количество оборотов. Всё это КРИТИЧЕСКИ ВАЖНО и индивидуально для каждого двигателя.
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические моменты, касающиеся снятия головки блока цилиндров, которые помогут избежать повреждений.
СОВЕТ №2
Подготовьте все необходимые инструменты и запчасти заранее. Это включает в себя ключи, отвертки, прокладки и герметики. Наличие всего необходимого под рукой значительно упростит процесс и сэкономит время.
СОВЕТ №3
Обязательно пометьте и организуйте все детали и крепежные элементы, которые вы снимаете. Используйте контейнеры или маркировку, чтобы избежать путаницы при сборке. Это поможет вам избежать ошибок и ускорит процесс обратной сборки.
СОВЕТ №4
Не спешите и следуйте всем этапам процедуры аккуратно. Неправильное снятие или установка головки блока цилиндров может привести к серьезным повреждениям двигателя. Лучше потратить больше времени, чем столкнуться с дорогостоящими последствиями.
