Как сделать домкрат своими руками? 6 типов устройств

В этой статье рассмотрим, как сделать домкрат своими руками из доступных материалов и механизмов, найденных в гараже. Знание типов домкратов и принципов их работы поможет сэкономить деньги и развить навыки самостоятельного ремонта. Мы представим шесть механизмов для подъёма автомобиля и расскажем о каждом, чтобы вы могли выбрать подходящий вариант.

Для чего нужен домкрат? Виды домкратов

Основная задача домкрата заключается в подъеме колеса автомобиля для его замены или замены шины. Этот инструмент позволяет самостоятельно производить замену колес в условиях, когда нет доступа к сервисным центрам. Кроме того, иногда возникает необходимость провести ремонтные работы под днищем автомобиля, и в этом случае домкрат также окажется полезным.

Вне автомобильной сферы домкраты широко применяются для установки конструкций на нужный уровень в процессе строительных и ремонтных работ, а также для подъема грузов на складах и в мастерских.

В нашем подробном материале вы сможете ознакомиться с процессом замены крестовины карданного вала на ВАЗ-2107.

Также вам может быть интересно узнать, как правильно выбрать и надежно установить колпаки на колесах самостоятельно.

Ниже представлены ключевые характеристики домкрата.

1. Грузоподъемность. У каждого домкрата есть свои ограничения по этому показателю. При его производстве важно учитывать вес автомобиля, а также массу груза в багажнике.
2. Высота подъема. Этот параметр особенно актуален для автомобилей с низким клиренсом. Высота подъема должна быть достаточной, чтобы можно было удобно залезть под автомобиль и выполнить необходимые работы.
3. Высота подхвата. Это высота самого инструмента. Она должна соответствовать клиренсу автомобиля (расстоянию от поверхности до самой низкой точки). Этот показатель варьируется для разных моделей, поэтому важно выбрать подходящую высоту подхвата для комфортной работы.

Существуют различные типы домкратов в зависимости от механизма привода.

1. Механические домкраты. Подъем осуществляется за счет нажатия на рукоятку. Эти устройства предназначены для редкого использования, они компактны, но требуют физических усилий.
2. Гидравлические домкраты. Они работают по аналогии с механическими, но требуют меньших усилий. Подъем колеса происходит благодаря давлению рабочей жидкости, что делает их идеальными для частого использования.
3. Пневматические домкраты. Эти устройства функционируют на основе сжатого газа. Для работы необходимы газовые баллоны, которые создают давление, увеличивая объем камеры и поднимая автомобиль. При этом физические усилия не требуются.

В нашем материале вы найдете подробную информацию о том, как самостоятельно изготовить подъемник для легкового автомобиля.

Также рекомендуем ознакомиться с информативной статьей о различных типах ручных лебедок для автомобилей, их особенностях и критериях выбора.

Наш эксперт подробно расскажет, как пошагово создать рабочую лебедку из стартера своими руками.

Информацию о том, как сделать стапель для кузовных работ самостоятельно, вы сможете найти в статье нашего специалиста.

По принципу действия домкраты делятся на винтовые, реечные, пневматические и гидравлические. Они бывают стационарными, передвижными и переносными. Самодельные устройства чаще всего являются переносными из-за своих небольших размеров. Стационарные домкраты предназначены для работы с большими грузами и редко интересуют владельцев автомобилей.

Создание домкрата своими руками — задача, требующая знаний и навыков в области механики. Эксперты отмечают, что существует несколько типов устройств, которые можно изготовить самостоятельно. Например, гидравлический домкрат, использующий принцип давления жидкости, может быть собран из подручных материалов, таких как трубки и поршни. Механический домкрат, работающий на основе рычажного принципа, также доступен для изготовления, если использовать прочные металлические детали.

Кроме того, можно создать домкрат на основе винтового механизма, который обеспечивает высокую точность подъема. Важно учитывать, что безопасность является приоритетом, поэтому эксперты рекомендуют тщательно проверять все соединения и материалы. Также стоит обратить внимание на пневматические домкраты, которые могут быть собраны с использованием компрессора. В любом случае, перед началом работы следует изучить чертежи и инструкции, чтобы избежать ошибок и обеспечить надежность устройства.

Как сделать домкрат для автомобиля своими руками?

Интересные факты

Вот несколько интересных фактов о том, как сделать домкрат своими руками и о различных типах устройств:

1. Принцип работы: Большинство домкратов, включая гидравлические и механические, основаны на принципе передачи силы. Например, гидравлический домкрат использует закон Паскаля, который гласит, что давление, приложенное к жидкости в замкнутом сосуде, передается равномерно во всех направлениях. Это позволяет создавать большое усилие при относительно небольшом приложении силы.

2. Разнообразие конструкций: Существует несколько типов домкратов, которые можно сделать своими руками, включая механические (винтовые и рычажные), гидравлические и пневматические. Каждый из них имеет свои преимущества и недостатки. Например, винтовые домкраты просты в изготовлении, но требуют больше времени для подъема груза, в то время как гидравлические могут поднять тяжелые предметы с минимальными усилиями.

3. Экологические материалы: При создании домкрата своими руками можно использовать переработанные или экологически чистые материалы. Например, для гидравлического домкрата можно использовать старые автомобильные детали или даже пластиковые бутылки, что не только экономит деньги, но и способствует уменьшению отходов.

Гидравлический домкрат своими руками

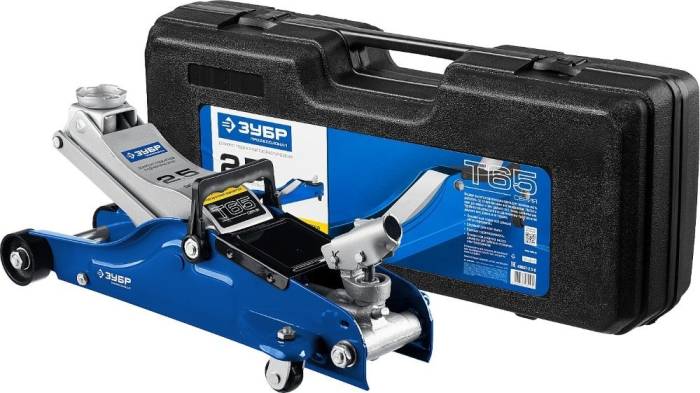

Гидравлическим домкратам следует уделять особое внимание, поскольку они обладают высокой грузоподъемностью, что особенно важно при работе с грузовиками и внедорожниками. Эти устройства могут быть изготовлены в различных размерах и с разными характеристиками. Современные гидравлические механизмы находят применение не только на станциях технического обслуживания и в автомастерских, но и в таких отраслях, как нефтепереработка. Они могут функционировать как в горизонтальной, так и в вертикальной плоскости.

Ключевыми элементами конструкции являются корпус, рабочая жидкость (чаще всего используется масло) и выдвижной поршень. Корпус может быть как коротким, так и удлинённым, и изготавливается из закалённой стали, что позволяет ему выдерживать значительные нагрузки. Он выполняет роль направляющего цилиндра для поршня и резервуара для рабочей жидкости.

Подъёмное устройство и выдвижной цилиндр располагаются в отверстиях корпуса. Спуск осуществляется с помощью поворота Т-образной ручки. Оборудование оснащено полиамидными колесами, что обеспечивает его маневренность. Корпус удлинённого типа предназначен для работы с тяжёлым транспортом.

Гидравлические подъемные механизмы являются наиболее распространёнными и удобными, поэтому начнём с них. Процесс изготовления гидравлического домкрата включает в себя использование сварочного аппарата, слесарной ножовки, угловой шлифовальной машины с диском для металла и стального профиля для конструкции.

Существует несколько типов гидравлических домкратов: стандартные, подкатные, бутылочные, гибридные, зацепные и ромбовые. Ниже представлен подробный процесс создания обычного гидравлического домкрата. В интернете можно найти множество чертежей, по которым собираются эти устройства.

1. В первую очередь создаётся опорная платформа для механизма. Для этого подойдёт стальной прямоугольный профиль размером 50 на 50 миллиметров. Необходимо отрезать 4 детали длиной 300 миллиметров. Уложите их боковыми стенками друг к другу и проварите стыковочные швы снизу и сверху.
2. Далее изготавливаются стойки и упоры. Отпилите 2 детали от профилированной трубы. Длина этих деталей рассчитывается исходя из величины максимального хода штока, к этому добавляется высота домкрата и опорной платформы. Упор изготавливается из того же материала, его длина равна ширине опорной платформы. Упор и стойки соединяются сварным швом, а к основанию приваривается П-образная конструкция.
3. Затем изготавливается съёмный упор, который может перемещаться по направляющим и передавать давление на обрабатываемую деталь. Он создаётся из нескольких отрезков стальной полосы толщиной 1 сантиметр. Длина этих деталей должна быть меньше расстояния между стойками. Полученные элементы соединяются в нескольких местах с помощью сварки. При монтаже блока на раму пресса из гидравлического домкрата необходимо подобрать 2 болта с шайбами и гайками и соединить пластины с блоком так, чтобы они находились по обе стороны от стоек. При необходимости можно уменьшить расстояние между передвигающимся упором и верхней балкой конструкции, установив промежуточный квадратный профиль.

https://youtube.com/watch?v=uZrPx7SoT3o

Реечный домкрат своими руками

При изготовлении реечного домкрата важно учитывать, что на устойчивость данной конструкции влияет прочность фиксации и качество опорной площадки. Важно собирать механизм таким образом, чтобы изделие не съехало во время работы. Усилие, которое прикладывается при подъёме грузов, зависит от максимально возможной массы.

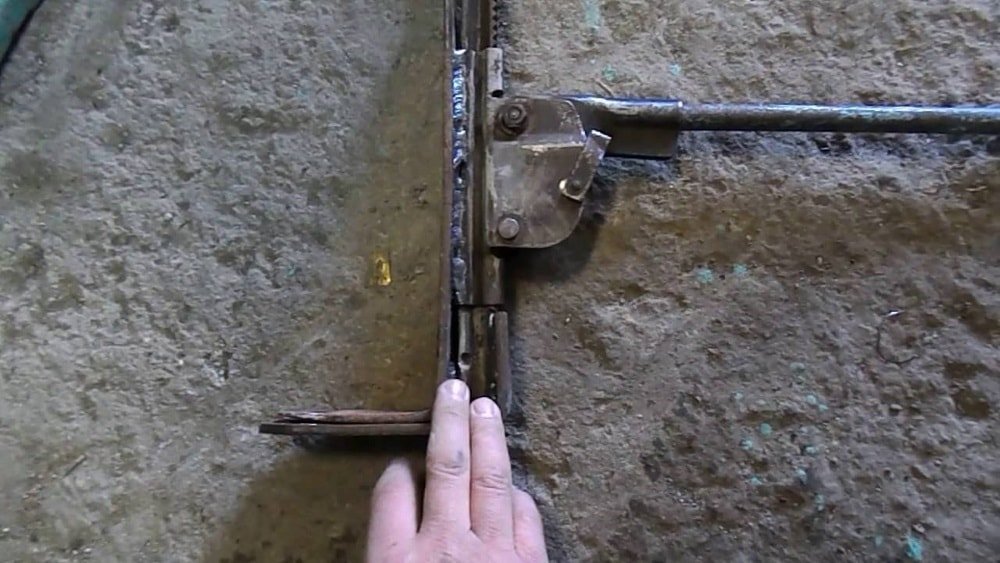

Процесс изготовления реечного домкрата довольно прост. Необходимо взять 2 реечных трубы и сварочный аппарат. Трубы должны быть сварены таким образом, чтобы они своим видом напоминали усечённую пирамиду. Далее берётся стальной лист толщиной 5 миллиметров. Изготавливается верхнее и нижнее основание механизма. В верхней части изготавливается отверстие, в котором впоследствии должна быть приварена гайка. Отверстие проделывается и в нижнем основании. Далее туда вставляется механический пруток для вращения.

Для изготовления механизма лучше использовать детали из закалённой стали. Если дополнительно присоединить металлический трос, то реечный домкрат при необходимости может заменить лебёдку. Средняя грузоподъёмность такого изделия будет составлять от 5 до 20 тонн.

Подкатной домкрат своими руками

Подкатной домкрат можно легко создать, используя бутылочный механизм с высотой подхвата около 23 сантиметров и швеллеры толщиной 10 и 12 миллиметров. Бутылочный домкрат считается одним из самых простых устройств такого типа. Тем не менее, его активно используют для ремонта грузовых автомобилей. Принцип работы этого домкрата основан на использовании нескольких рабочих штоков, а ключевым элементом является поршень.

Подъём осуществляется с помощью рычага, который активируется гидравлическим цилиндром. Стойка изготавливается из швеллера толщиной 12 миллиметров, а подъёмный рычаг и основание — из швеллера толщиной 10 миллиметров. Спереди устанавливаются ролики, взятые от обычной стиральной машины. Чашка используется от автомобильного отбойника, а раскосы создаются из прутка диаметром 20 миллиметров.

Таким образом, подкатной домкрат работает по принципу, схожему с бутылочным, однако ось рабочего цилиндра в этом устройстве располагается горизонтально. Поршень не соединён напрямую с подхватом. Название «подкатной» механизм получил благодаря своему внешнему виду, напоминающему тележку на колёсах, которая легко перемещается по ровной поверхности.

При подъёме рычага домкрат перемещается под груз (например, автомобиль). Механизм активируется при помощи рычага, а для его опускания используется поворот клапанного винта. Если необходимо опустить автомобиль, трубчатая рукоятка надевается на клапанный винт. Перегородка при этом входит в его паз. Винт вращается вместе с рукояткой, что позволяет сбросить давление в рабочем цилиндре.

https://youtube.com/watch?v=Sp9dprgx9hM

Винтовой домкрат своими руками

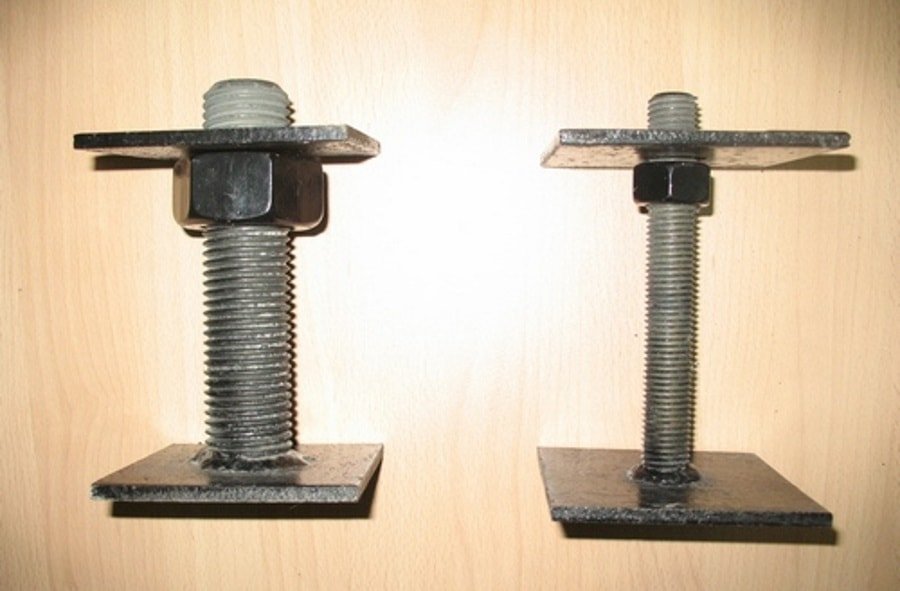

Винтовой домкрат состоит из: основания, нижнего и верхнего плеча, упора и винтового механизма. Берётся металлическая основа (сортамент), имеющая площадь сечения 2,63 см квадратных. Просверливаются 4 сквозных отверстия, диаметром аналогичным диаметру штифта. Основание желательно прикреплять на более широкую съёмную площадку. Далее изготавливается верхнее и нижнее плечо из металлической основы.

Вал изготавливается из металлического прутка. Диаметр прутка равен 12 миллиметрам. С одного конца должна быть резьба, а с другого — фиксатор, крепящийся к валу с помощью штифта через сквозное отверстие. Изготавливается ось, относительно которой происходит вращение плеч. Оси с обеих сторон — это штифты с плоскими цилиндрическими головками, крепящиеся с помощью шплинтов. В одном из упоров просверливается сквозное отверстие диаметром 10 миллиметров, во втором делается внутренняя резьба. Фиксатор выполняет роль закрепления вала со стороны вращения и передаёт крутящий момент к валу.

Винтовой домкрат можно изготовить в трёх различных вариациях: с трапециевидной резьбой, ромбовидные, рычажно-винтовые.

Более подробную информацию о положительных и отрицательных сторонах ромбического  винтового домкрата вы сможете прочитать в статье нашего автора.

Пневматический домкрат своими руками

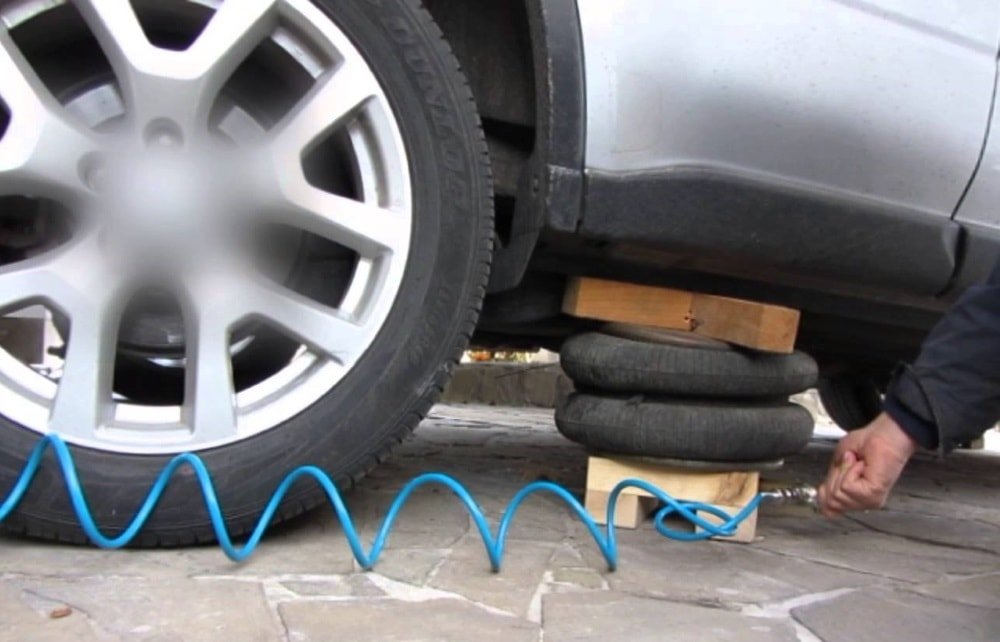

Создание пневматического домкрата своими руками не представляет особой сложности, особенно учитывая интересный принцип его работы. Пневматические домкраты становятся незаменимыми при необходимости точного монтажа. Они особенно полезны на неровных или рыхлых поверхностях, где традиционные механизмы могут оказаться неэффективными. Основой такого устройства служит плоская оболочка из резинокорда, выполненная из прочной ткани, которая увеличивается при подаче сжатого воздуха. Однако конструкция домкрата довольно сложна.

Для сборки этого механизма вам понадобятся следующие материалы: старая подушка от грузовика, болт, шарик, который будет выполнять функцию подшипника, колесный болт от автомобиля ВАЗ, камерный штуцер и дрель.

Сначала в отверстие подушки необходимо вкрутить болт. В этом болте следует заранее просверлить отверстие для установки штуцера. Также в колесном болте от ВАЗа нужно сделать отверстие, который будет служить клапаном. Все элементы соединяются между собой. В выходное отверстие помещается шарик, который будет закрывать доступ воздуха во время работы. Для функционирования устройства потребуется насос. Домкрат устанавливается под днищем автомобиля, а также понадобится деревянный брусок, который будет упираться в кузов автомобиля.

Электрический домкрат своими руками

Самодельный домкрат для автомобиля своими руками несложно изготовить, если речь идет о механических устройствах, работающих на физических усилиях пользователей, сжатом воздухе и рабочей жидкости. Домкрат с электроприводом своими руками изготовить несколько сложнее.

Электрические подъёмные механизмы — это результат синтеза механических движущихся комплектующих и электропривода. Питание такого домкрата может осуществляться от электросети автомобиля. Подключить устройство можно через «прикуриватель».

Исходные материалы для изготовления могут быть различные. Подойдут моторы для стеклоподъёмников (в качестве примера можно взять мотор из «десятки»). Привод и тросики необходимо извлечь, оставив только мотор и редуктор. Понадобится головка, у которой четырёхгранная сторона снабжена гранями по 7 миллиметров. В качестве основы может выступать обычный винтовой ромбовый домкрат.

Наша задача создать электрический привод, чтобы не прилагать усилия при пользовании. Крепления выполняются из стальных полосок. Крепления необходимо подрезать и придать им нужную конфигурацию, а затем прикрепить их к редуктору. Крепление и головка на редукторе привариваются к устройству. Управление устройством можно осуществлять с помощью кнопки от механизма стеклоподъёмника.

https://youtube.com/watch?v=i75VTBEcwTM

Сравнение устройств

Винтовые домкраты с трапециевидной резьбой, обладая высокой грузоподъемностью, отличаются простотой конструкции, легким весом и удобством в использовании. Их ромбическая форма включает длинную рукоять привода, что значительно снижает усилие, необходимое для подъема груза. Кроме того, такие механизмы легкие и достаточно устойчивые.

1. Рычажно-винтовые подъемные устройства характеризуются значительными высотами подъема и компактными размерами.
2. Стоечно-винтовые домкраты обеспечивают высокую устойчивость и жесткость.
3. Конструкции реечного типа позволяют использовать их в различных направлениях, отличаются простотой эксплуатации и высоким уровнем подъемной силы.
4. Бутылочные гидравлические домкраты имеют простую конструкцию и обеспечивают высокую жесткость соединений в процессе работы, требуя минимальных усилий для подъема.
5. Подкатные домкраты отличаются устойчивостью, имеют небольшую начальную высоту установки и хорошую жесткость во время эксплуатации.
6. Домкраты с электроприводом идеально подходят для работы в сложных условиях, не требуют физических усилий и обеспечивают высокую точность и стабильность.
7. Пневматические подъемные механизмы предлагают удобство и надежность благодаря большим опорным поверхностям, а также отличаются бесшумной работой, высокой скоростью, эффективностью и неприхотливостью.

Советы по безопасности при использовании самодельного домкрата

При использовании самодельного домкрата важно соблюдать определенные меры предосторожности, чтобы избежать травм и повреждений. Вот несколько советов, которые помогут вам безопасно работать с вашим устройством:

• Проверка материалов: Перед началом работы убедитесь, что все используемые материалы и компоненты находятся в хорошем состоянии. Изношенные или поврежденные детали могут привести к поломке домкрата во время эксплуатации.
• Правильная сборка: Следуйте инструкциям по сборке, если они у вас есть. Убедитесь, что все соединения надежны и крепления затянуты. Неправильная сборка может привести к аварии.
• Использование защитного оборудования: При работе с домкратом рекомендуется носить защитные очки и перчатки. Это поможет защитить вас от возможных травм, если что-то пойдет не так.
• Работа на ровной поверхности: Убедитесь, что вы используете домкрат на ровной и прочной поверхности. Неровные или мягкие поверхности могут привести к опрокидыванию устройства и, как следствие, к травмам.
• Не превышайте грузоподъемность: Каждый домкрат имеет свою максимальную грузоподъемность. Не превышайте этот лимит, так как это может привести к поломке устройства и серьезным травмам.
• Использование подставок: После подъема автомобиля или другого объекта всегда используйте подставки для обеспечения дополнительной безопасности. Это предотвратит случайное падение объекта, если домкрат выйдет из строя.
• Регулярная проверка: Периодически проверяйте состояние вашего домкрата. Убедитесь, что все механизмы работают правильно, и нет никаких признаков износа или повреждений.
• Не оставляйте без присмотра: Никогда не оставляйте поднятый объект без присмотра. Это может быть опасно, особенно если вблизи находятся дети или животные.
• Обучение других: Если вы планируете, чтобы кто-то другой использовал ваш самодельный домкрат, убедитесь, что они понимают, как правильно его использовать и знают о мерах безопасности.

Соблюдение этих простых, но важных рекомендаций поможет вам безопасно использовать самодельный домкрат и избежать неприятных ситуаций. Помните, что безопасность всегда должна быть на первом месте!
