Вариаторная коробка передач (CVT) — это решение в области трансмиссий, обеспечивающее плавное и эффективное управление мощностью автомобиля. В отличие от традиционных автоматических и механических коробок, вариатор использует бесступенчатую передачу, что обеспечивает лучшую динамику разгона и экономию топлива. В этой статье мы рассмотрим, как работает вариатор, и выделим семь ключевых преимуществ, делающих его привлекательным выбором для автомобилей. Понимание этих аспектов поможет автолюбителям осознанно выбирать транспортное средство и оценить достоинства вариаторной трансмиссии.
Принцип работы
Сначала необходимо разобраться, что такое вариаторная трансмиссия. Это поможет лучше понять, как она функционирует. Вариатор — это один из типов автоматических коробок передач, который обеспечивает плавную передачу крутящего момента от двигателя на колеса. В отличие от традиционных трансмиссий, вариатор не имеет фиксированных передач, а позволяет изменять передаточное число как в автоматическом, так и в ручном режимах.
Рекомендуем ознакомиться с материалом нашего специалиста, где подробно объясняется, что такое трансмиссия.
Вариаторная автоматическая коробка передач, в отличие от роботизированных и классических автоматов, не использует фиксированные передачи, что исключает резкие переключения. Увеличение скорости происходит плавно и без рывков. По своим характеристикам, КПД вариатора немного выше, чем у его аналогов.
На сегодняшний день в автомобилях применяются два типа вариаторов:
- клиноременной — наиболее распространённый вариант;
- тороидальный — имеющий сложную конструкцию и используемый реже.

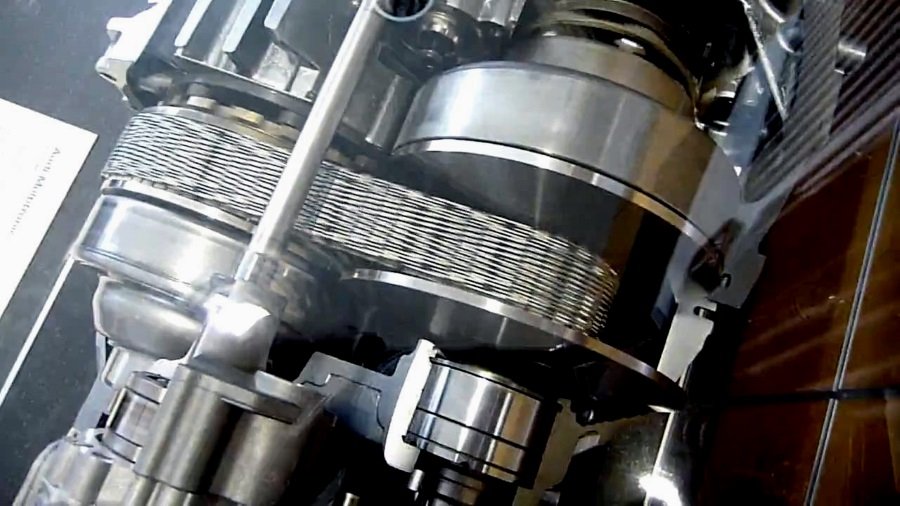

Изменение передаточного отношения осуществляется за счёт изменения диаметра шкивов, которые имеют коническую форму и состоят из двух частей. Эти шкивы установлены на валу и могут перемещаться в горизонтальной плоскости. В зависимости от скорости и нагрузки, диаметр в точке контакта ремня со шкивом постоянно изменяется.
Также рекомендуем прочитать статью нашего эксперта о том, как правильно управлять автомобилем с автоматической коробкой передач.
Кроме того, обратите внимание на интересный материал нашего специалиста, в котором подробно рассматривается АКПП Aisin.
Что касается различий между роботизированной и автоматической трансмиссией, на этот вопрос вы найдёте ответ в информативной статье нашего автора.
Это означает, что при старте автомобиля ведущий шкив должен иметь минимальный диаметр — его половинки расходятся, а части ведомого шкива сходятся, достигая максимального диаметра. Таким образом, ведущий шкив делает несколько оборотов, что приводит к смещению ведомого на один. В этой ситуации нагрузка на двигатель минимальна, что позволяет ему работать более эффективно.
Читайте также:
С увеличением скорости передаточное отношение изменяется в меньшую сторону, чтобы уменьшить тяговую силу и одновременно увеличить число оборотов ведомого вала. Для этого конусы ведущего шкива сходятся, а ведомого — расходятся, что приводит к увеличению нагрузки на силовую установку.
Тороидальные вариаторы функционируют по другому принципу. В них для передачи усилия используются ролики тороидальной формы, расположенные на одной оси между валами. Чтобы изменить передаточное отношение, необходимо переместить положение роликов. Если их сдвинуть в сторону ведомого вала, диаметр в точке их контакта будет максимальным. При увеличении скорости ролики движутся в направлении ведомого вала, что и обеспечивает работу тороидального вариатора.
Вариатор, или бесступенчатая трансмиссия, представляет собой инновационное решение в мире автомобильных коробок передач. Эксперты отмечают, что его работа основана на изменении передаточного отношения без фиксированных ступеней, что обеспечивает плавный разгон и оптимизацию расхода топлива. Одним из главных преимуществ вариатора является высокая топливная эффективность, что особенно актуально в условиях городских пробок.
Кроме того, вариатор обеспечивает более комфортное вождение благодаря отсутствию резких переключений, что снижает нагрузку на двигатель и увеличивает его срок службы. Также стоит отметить улучшенную динамику разгона, что делает автомобили с вариатором более отзывчивыми.
К тому же, вариаторы часто легче и компактнее традиционных автоматических коробок, что положительно сказывается на общей массе автомобиля. Наконец, простота конструкции вариатора снижает затраты на обслуживание, что делает его привлекательным выбором для многих водителей.
https://youtube.com/watch?v=E5xZsS4VV1E

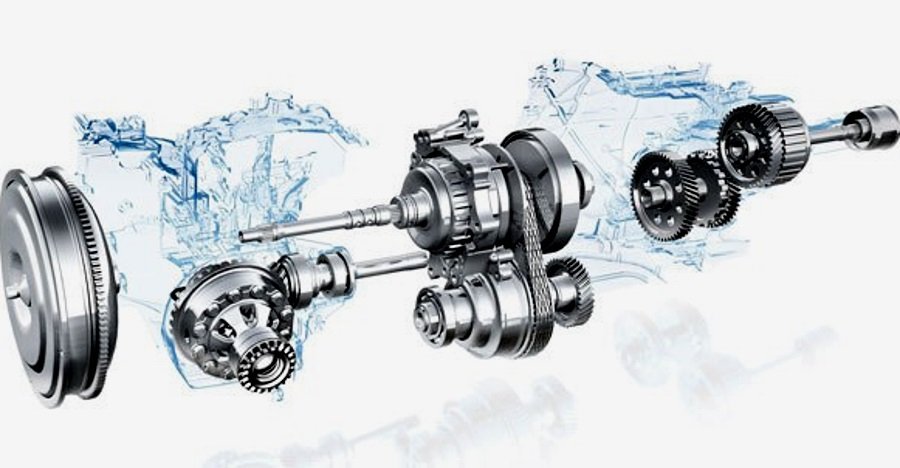

Устройство трансмиссии
Так как на сегодняшний момент наиболее распространённым является клиноременной вариатор, стоит рассматривать именно его устройство. Для обеспечения плавного соединения с силовой установкой вариаторная КПП оснащается системой сцепления. Большинство производителей сегодня активно используют гидротрансформатор, напоминающий те, что устанавливаются на обычный автомат. Однако некоторые фирмы могут применять и другие, например многодисковые или центробежные.
Использование гидротрансформатора обусловлено хорошей производительностью и отличными техническими характеристиками. Хотя конструкция вариаторной трансмиссии довольно сложная, можно отметить её основные элементы.
- Валы с установленными на них подвижными конусами — их устройство уже описывалось в разделе выше.
- Ремень — необходим для соединения двух валов. Этот элемент конструкции состоит из металлических лент, которые крепятся между собой фасонными деталями, позволяющими придать ремню форму клина.
- Смазочный материал — это важная составляющая вариатора. Чаще всего используется жидкость ATF. Масло в этом виде трансмиссии используется не только для смазки вращающихся деталей. При изменении давления оно помогает конусам перемещаться.
- Масляный насос — необходим для нагнетания давления в системе.
- Гидроблок — управляет подачей масла к тому или иному валу.
- Фильтры — необходимы для улавливания мелких частиц металла, образующихся при износе ремня и шкивов, а также другой грязи.
- Радиатор — ни одна вариаторная трансмиссия не обходится без этого элемента, так как при высоких нагрузках температура системы значительно увеличивается.
- Блок управления — необходим для управления электроникой.
Это довольно краткое описание устройства трансмиссии, но оно позволяет лучше понять, что значит коробка вариатор для машины. Следует заметить, что первые модели вариаторной трансмиссии не позволяли автомобилю двигаться задним ходом. Сегодня для этого в них устанавливаются планетарные механизмы.
https://youtube.com/watch?v=_Wz9jxYxgpw
-
Читайте также:
| Принцип работы вариатора | Преимущества вариатора (КПП) | Описание преимущества |
|---|---|---|
| Бесступенчатое изменение передаточного числа: Вариатор использует два шкива переменного диаметра (ведущий и ведомый) и металлический ремень или цепь. Изменение диаметра шкивов позволяет плавно менять передаточное число без фиксированных ступеней. | 1. Плавность хода: | Отсутствие рывков и переключений, характерных для традиционных АКПП, обеспечивает максимально комфортное движение. |
| Постоянное поддержание оптимальных оборотов двигателя: Электронный блок управления вариатора постоянно анализирует скорость автомобиля, нагрузку на двигатель и положение педали газа, подбирая идеальное передаточное число. | 2. Экономия топлива: | Двигатель всегда работает в наиболее эффективном диапазоне оборотов, что снижает расход топлива. |
| Отсутствие фиксированных передач: В отличие от механических или автоматических коробок передач, вариатор не имеет дискретных ступеней, что обеспечивает непрерывную передачу крутящего момента. | 3. Улучшенная динамика разгона: | Вариатор позволяет двигателю быстро достигать пиковой мощности и поддерживать ее, обеспечивая более быстрый разгон по сравнению с некоторыми другими типами КПП. |
| Использование гидротрансформатора (в некоторых моделях): Для передачи крутящего момента от двигателя к вариатору может использоваться гидротрансформатор, обеспечивающий плавное трогание с места. | 4. Отсутствие “провалов” при переключении: | Поскольку нет переключений, нет и падения крутящего момента, что обеспечивает непрерывное ускорение. |
| Компактность и меньший вес (в сравнении с некоторыми АКПП): Конструкция вариатора может быть более компактной и легкой, что положительно сказывается на общей массе автомобиля. | 5. Простота управления: | Как и любая автоматическая трансмиссия, вариатор не требует от водителя переключения передач, что упрощает вождение. |
| Возможность имитации фиксированных передач (в спортивном режиме): Некоторые вариаторы имеют режим, имитирующий работу ступенчатой коробки передач, что может быть полезно для любителей более “спортивного” вождения. | 6. Меньший износ двигателя: | Поддержание оптимальных оборотов двигателя снижает его нагрузку и, как следствие, износ. |
| Электронное управление: Все процессы изменения передаточного числа контролируются электроникой, что обеспечивает высокую точность и адаптивность работы вариатора. | 7. Адаптивность к условиям движения: | Вариатор быстро адаптируется к изменениям дорожных условий и стилю вождения, всегда подбирая оптимальное передаточное число. |
Интересные факты
Вот несколько интересных фактов о вариаторе и его преимуществах:
-
Принцип работы: Вариатор (CVT) использует систему шкивов и ремней или цепей для бесступенчатой передачи мощности. Это позволяет двигателю работать в оптимальном диапазоне оборотов, что повышает эффективность и экономию топлива. В отличие от традиционных автоматических трансмиссий, вариатор не имеет фиксированных передач, что обеспечивает плавное ускорение.
-
Преимущества экономии топлива: Одним из главных преимуществ вариатора является его способность поддерживать двигатель на оптимальных оборотах, что значительно снижает расход топлива. Это делает автомобили с вариатором особенно привлекательными для городских условий, где частые остановки и старты могут привести к большему расходу топлива.
-
Улучшенная динамика: Вариаторы обеспечивают более плавное и быстрое ускорение по сравнению с традиционными автоматическими трансмиссиями. Это связано с тем, что вариатор может мгновенно изменять передаточное отношение, что позволяет автомобилю быстрее реагировать на нажатие педали акселератора и улучшает общую динамику движения.
Эти факты подчеркивают, как вариатор может улучшить как экономичность, так и комфорт вождения.
Преимущества и недостатки
На сегодняшний день не существует устройств, которые были бы полностью свободны от недостатков, и вариаторная коробка передач не является исключением. Не все автомобилисты положительно восприняли этот тип трансмиссии.
Среди достоинств вариаторной КПП можно выделить:
- бесступенчатое изменение скорости — переключение передаточного числа происходит без рывков;
- эффективное использование мощности — коробка передач поддерживает оптимальные обороты, что способствует снижению расхода топлива;
- устойчивость к изменениям ландшафта — даже при движении в гору плавное снижение передачи не приводит к замедлению;
- улучшенная динамика разгона — в отличие от обычных и автоматических КПП, где требуется время для переключения шестерёнок, в вариаторной трансмиссии этот процесс происходит значительно быстрее;
- простота конструкции — особенно заметно в сравнении с автоматической коробкой, состоящей из множества деталей;
- лёгкость старта — независимо от уровня навыков водителя, вариаторная трансмиссия позволяет плавно тронуться с места, что минимизирует риск быстрого износа;
- хорошая эксплуатация в зимний период — вариатор менее подвержен замерзанию, что является важным преимуществом.
Однако у вариаторной КПП есть и недостатки. В первую очередь, это необходимость частого технического обслуживания. Ремень, являющийся уязвимым элементом конструкции, требует замены каждые 60 тыс. км пробега, в то время как для автоматической коробки этот показатель составляет 100 тыс. Не каждая СТО готова заниматься ремонтом вариатора.
Кроме того, прочность механизма не отличается высокой надёжностью, что делает вариатор не самым подходящим выбором для внедорожников. Для корректной работы вариаторной трансмиссии требуется множество сигналов от различных датчиков, и если хотя бы один из них выйдет из строя, это может привести к серьёзным проблемам.
https://youtube.com/watch?v=cLZwe5rqCdE
Правила эксплуатации
Чтобы трансмиссия прослужила максимальное количество времени, её следует правильно использовать. В первую очередь, водитель должен постоянно следить за уровнем специальной жидкости в КПП. Если во время поездок обходиться без высоких нагрузок, жидкости хватит на весь срок работы. В зимнее время стоит не перегружать трансмиссию и давать ей достаточно времени для прогрева перед началом поездки.
Если поломки избежать не удалось, не нужно пытаться устранить неисправность самостоятельно. Хотя устройство механизма можно считать довольно простым, есть риск возникновения более серьёзной поломки. КПП является одним из важнейших элементов конструкции всего автомобиля, и её ремонт стоит доверять только профессионалам.
-
Читайте также:
Сравнение с другими типами трансмиссий
Вариатор (CVT) представляет собой уникальный тип трансмиссии, который отличается от традиционных автоматических и механических коробок передач. Основное отличие вариатора заключается в отсутствии фиксированных передач. Вместо этого он использует систему ремней и шкивов, что позволяет плавно изменять передаточное отношение в зависимости от условий движения. Это обеспечивает более эффективное использование мощности двигателя и улучшает экономию топлива.
Сравнивая вариатор с механической коробкой передач, можно отметить, что механика требует от водителя постоянного переключения передач, что может быть утомительным в условиях городского движения. Вариатор же автоматически подбирает оптимальное передаточное отношение, что делает вождение более комфортным и менее напряженным. Однако механическая трансмиссия может предложить больший контроль над автомобилем, что особенно важно для водителей, предпочитающих спортивный стиль вождения.
Автоматическая коробка передач, в отличие от вариатора, также имеет фиксированные передачи, что может привести к резким переключениям и потере мощности в момент переключения. Вариатор же обеспечивает непрерывное изменение передаточного отношения, что позволяет двигателю работать в оптимальном диапазоне оборотов. Это особенно заметно при ускорении, когда вариатор может поддерживать двигатель на максимальной мощности без резких скачков.
Сравнение с роботизированными трансмиссиями (DSG) также показывает преимущества вариатора. Роботизированные коробки передач могут быть быстрыми и эффективными, но они часто страдают от задержек при переключении и могут быть менее плавными в работе. Вариатор, благодаря своей конструкции, обеспечивает более плавное и бесшумное переключение, что делает его более комфортным для повседневного использования.
Однако стоит отметить, что вариаторы имеют свои недостатки. Например, они могут быть менее надежными в условиях высоких нагрузок, таких как спортивное вождение или буксировка. В то же время, механические и автоматические трансмиссии могут быть более устойчивыми к таким условиям. Тем не менее, для большинства водителей, использующих автомобиль в обычных условиях, вариатор предлагает множество преимуществ, включая экономию топлива и комфортное вождение.
Вопрос-ответ
Что такое вариатор и как он отличается от традиционных автоматических трансмиссий?
Вариатор, или бесступенчатая трансмиссия, работает на основе системы ремней и шкивов, что позволяет плавно изменять передаточное отношение без фиксированных ступеней. В отличие от традиционных автоматических трансмиссий, которые переключают передачи, вариатор обеспечивает непрерывное изменение передаточного отношения, что способствует более эффективному использованию мощности двигателя и улучшению топливной экономичности.
Какие преимущества вариатора по сравнению с механической коробкой передач?
Одним из основных преимуществ вариатора является плавность хода, что делает вождение более комфортным. Кроме того, вариатор обеспечивает лучшую экономию топлива за счет оптимизации работы двигателя в различных условиях. Также стоит отметить меньшую нагрузку на трансмиссию, что может привести к увеличению срока службы автомобиля.
Каковы недостатки вариатора, о которых стоит знать?
Несмотря на свои преимущества, вариаторы могут иметь некоторые недостатки. Например, они могут быть менее надежными в условиях высокой нагрузки или при агрессивном вождении. Также ремонт вариатора может быть более дорогим по сравнению с традиционными трансмиссиями. Некоторые водители также отмечают, что вариаторы могут создавать ощущение “провала” при ускорении, так как они не имеют четких переключений передач.
Советы
СОВЕТ №1
Изучите особенности работы вариатора, чтобы лучше понимать его преимущества. Вариатор обеспечивает плавное изменение передаточного числа, что позволяет двигателю работать в оптимальном диапазоне оборотов. Это может значительно повысить эффективность расхода топлива и улучшить динамику разгона.
СОВЕТ №2
Обратите внимание на регулярное обслуживание вариатора. Правильная замена масла и фильтров, а также своевременная диагностика помогут избежать серьезных поломок и продлить срок службы трансмиссии.
СОВЕТ №3
При выборе автомобиля с вариатором, ознакомьтесь с отзывами владельцев и тестами на надежность. Некоторые модели могут иметь свои особенности и недостатки, поэтому важно знать, как они проявляются в реальных условиях эксплуатации.
СОВЕТ №4
Не забывайте о том, что стиль вождения также влияет на работу вариатора. Плавное и аккуратное управление автомобилем поможет избежать излишнего износа трансмиссии и обеспечит комфортное вождение.
