Лямбда-зонд — важный элемент системы управления двигателем, контролирующий состав выхлопных газов и оптимизирующий топливную смесь. Его неисправность может вызвать повышенный расход топлива, увеличение выбросов вредных веществ и снижение мощности двигателя. В статье представлена пошаговая инструкция по проверке лямбда-зонда с помощью мультиметра, что позволит самостоятельно диагностировать и устранять мелкие неисправности. Узнайте, как правильно провести тестирование и какие причины могут привести к выходу лямбда-зонда из строя.
Лямбда-зонд: признаки неисправности
Датчики данного типа не выходят из строя мгновенно, и перед их поломкой можно заметить несколько характерных признаков:
- колебания или нестабильная работа оборотов двигателя на холостом ходу;
- автомобиль начинает дергаться, а при запуске двигателя слышны необычные хлопающие звуки;
- мощность двигателя снижается, и при нажатии на педаль акселератора реакция автомобиля замедляется;
- двигатель перегревается быстрее и сильнее, а расход топлива увеличивается;
- выхлопные газы становятся более вредными.
Рекомендуем также ознакомиться со статьей нашего эксперта, в которой подробно объясняется, что такое обманка для лямбда-зонда.
Если датчик все же вышел из строя, это значительно ухудшает качество топлива, поступающего в двигатель, что приводит к множеству проблем. Причины неправильной работы лямбда-зонда могут быть разнообразными:
- Неправильная работа цепи накала, что снижает чувствительность наконечника датчика.
- Низкое качество топлива, содержащее большое количество железа и свинца. Эти вещества налипают на платиновые электроды датчика, что приводит к его поломке.
- Некорректная работа системы подогрева лямбда-зонда, что приводит к неточным данным.
- Перегрев корпуса регулятора, вызванный неверной установкой угла опережения зажигания.
- Износ маслосъемных колец, что приводит к попаданию моторного масла в выхлопную трубу и повреждению датчика.
- Частые многократные запуски двигателя.
- Использование силиконовых герметиков из строительных магазинов при установке лямбда-зондов.
- Нарушение уровня компрессии в цилиндрах двигателя, что вызывает неравномерное сгорание топливной смеси.
- Забитые инжекторные форсунки.
https://youtube.com/watch?v=-rNJhXdL99g
Проверка лямбда-зонда мультиметром является важной процедурой для диагностики работы системы управления двигателем. Эксперты рекомендуют начать с измерения напряжения на выходе датчика. В норме оно должно колебаться между 0,1 и 0,9 вольт. Если значения выходят за эти пределы, это может указывать на неисправность.
Среди основных причин поломки лямбда-зонда специалисты выделяют загрязнение датчика, механические повреждения, неправильную установку, а также проблемы с проводкой. Также стоит обратить внимание на утечки в системе выхлопа и неисправности в системе подачи топлива. Важно помнить, что регулярная диагностика и своевременная замена лямбда-зонда могут существенно повысить эффективность работы двигателя и снизить уровень выбросов.
Как проверить лямбда-зонд?
Проверка лямбда-зонда осуществляется с помощью мультиметра и тестера. Проверкой не стоит пренебрегать, если существуют вышеперечисленные признаки его неисправности.
Проверка лямбда-зонда мультиметром наиболее универсальная. Для проверки накальной спирали от колодки отсоединяются контакты 3-го и 4-го разъёмов и подключаются к зажимам концы прибора. Сопротивление спирали должно составлять не менее 5 ом. Проверка также позволяет определить чувствительность наконечника датчика. Для того, чтобы узнать эти параметры, необходимо разогреть двигатель до 80 градусов по Цельсию:
- Перед проверкой датчика стоит убедиться в отсутствии его сильного загрязнения, наличия сажи и пыли. С помощью куска ветоши удалите все инородные элементы.
- Разгоните двигатель до 3 000 оборотов в минуту и удерживайте этот уровень в течении 3 минут для разогрева датчика.
- Соедините щуп прибора со знаком минус с массой автомобиля, а со знаком плюс — с выходом лямбда-зонда.
- Проверьте показания мультиметра. Они не должны заходить за пределы от 0,2 до 1 вольт. Также они должны обновляться раз в 10 секунд.
Нажимайте на педаль акселератора и отпустите её при показании мультиметром значения 1 вольт. Если значение резко упадёт до нуля, то датчик в порядке. Если данные на дисплее не скачут, а поддерживаются на уровне от 0,4 до 0,5 вольт, то датчик неисправен. Выключите двигатель и проверьте всю проводку, связанную с зажиганием и реле.
Если напряжение полностью отсутствует, то проблема кроется в контактах.
Читайте также:
Некоторые автомобили снабжены продвинутой бортовой системой с разными режимами. Различные сигналы могут указывать на те или иные неисправности:
- 0130 – показания датчика неверны;
- 0131 – сигнал, поступающий из датчика, слишком слабый;
- 0133 – лямбда-зонд медленно реагирует;
- 0134 – реагирование прибора отсутствует;
- 0135 – неисправность нагревателя лямбда-зонда;
- 0136 – заземление второго датчика замкнуто;
- 0137 – второй датчик выдаёт слишком слабый сигнал;
- 0138 – слишком высокий сигнал второго датчика;
- 0140 – обрыв лямбда-зонда;
- 1102 – невозможно считать показатели, потому что сопротивление элемента слишком низкое или совсем отсутствует.
https://youtube.com/watch?v=HkImG-inTy0
| Причина неисправности | Как проявляется (симптомы) | Проверка мультиметром (что измерять и ожидаемые значения) |
|---|---|---|
| 1. Обрыв цепи нагревателя | Повышенный расход топлива, нестабильный холостой ход, ошибка P0135/P0141 (для подогреваемых лямбда-зондов) | Сопротивление нагревателя: Отсоединить разъем лямбда-зонда. Измерить сопротивление между двумя белыми проводами (или проводами одного цвета, если их два). Должно быть 2-15 Ом (зависит от модели). Если обрыв (бесконечность) – неисправен. |
| 2. Короткое замыкание нагревателя | Перегорание предохранителя, отсутствие питания на нагревателе, ошибка P0135/P0141 | Сопротивление нагревателя: Измерить сопротивление между белыми проводами. Если значение близко к 0 Ом – короткое замыкание. |
| 3. Загрязнение датчика (сажа, масло) | Снижение мощности, повышенный расход топлива, черный дым из выхлопной трубы, ошибки P0171/P0172 | Напряжение сигнала: Прогреть двигатель. Подключить мультиметр к сигнальному проводу (обычно черный или серый) и массе. Напряжение должно колебаться в пределах 0.1-0.9 В. Если напряжение “зависло” на низком (0.1-0.2 В) или высоком (0.8-0.9 В) значении, или колебания очень медленные – возможно загрязнение. |
| 4. Обрыв сигнального провода | Ошибка P0130/P0136, двигатель работает в аварийном режиме, повышенный расход топлива | Напряжение сигнала: При включенном зажигании и отсоединенном разъеме лямбда-зонда, измерить напряжение на сигнальном проводе со стороны ЭБУ. Должно быть около 0.45 В (опорное напряжение). Если 0 В или 5 В – обрыв или короткое замыкание в проводке. |
| 5. Короткое замыкание сигнального провода на массу | Ошибка P0130/P0136, двигатель работает в аварийном режиме, повышенный расход топлива | Напряжение сигнала: При включенном зажигании и отсоединенном разъеме лямбда-зонда, измерить напряжение на сигнальном проводе со стороны ЭБУ. Если 0 В – короткое замыкание на массу. |
| 6. Короткое замыкание сигнального провода на питание | Ошибка P0130/P0136, двигатель работает в аварийном режиме, повышенный расход топлива | Напряжение сигнала: При включенном зажигании и отсоединенном разъеме лямбда-зонда, измерить напряжение на сигнальном проводе со стороны ЭБУ. Если 5 В или 12 В – короткое замыкание на питание. |
| 7. Потеря чувствительности (старение) | Повышенный расход топлива, снижение мощности, медленная реакция на изменение состава смеси, отсутствие ошибок или ошибки P0420/P0430 | Напряжение сигнала: Прогреть двигатель. Подключить мультиметр к сигнальному проводу и массе. Напряжение должно быстро колебаться в пределах 0.1-0.9 В. Если колебания медленные, амплитуда снижена, или сигнал “замирает” на одном значении – потеря чувствительности. |
| 8. Повреждение корпуса или керамического элемента | Ошибки P0130/P0136, нестабильная работа двигателя, повышенный расход топлива | Визуальный осмотр: Осмотреть лямбда-зонд на предмет трещин, сколов, оплавлений. Мультиметром сложно определить, но косвенно может проявляться как отсутствие сигнала или его некорректные значения. |
| 9. Неправильное подключение или окисление контактов | Ошибки P0130/P0136, нестабильная работа двигателя, повышенный расход топлива | Проверка контактов: Визуально осмотреть разъем на предмет окисления, коррозии, повреждений. Проверить надежность соединения. Мультиметром можно проверить целостность проводки от разъема до ЭБУ (прозвонка). |
Интересные факты
Вот несколько интересных фактов о проверке лямбда-зонда мультиметром и причинах его неисправности:
-

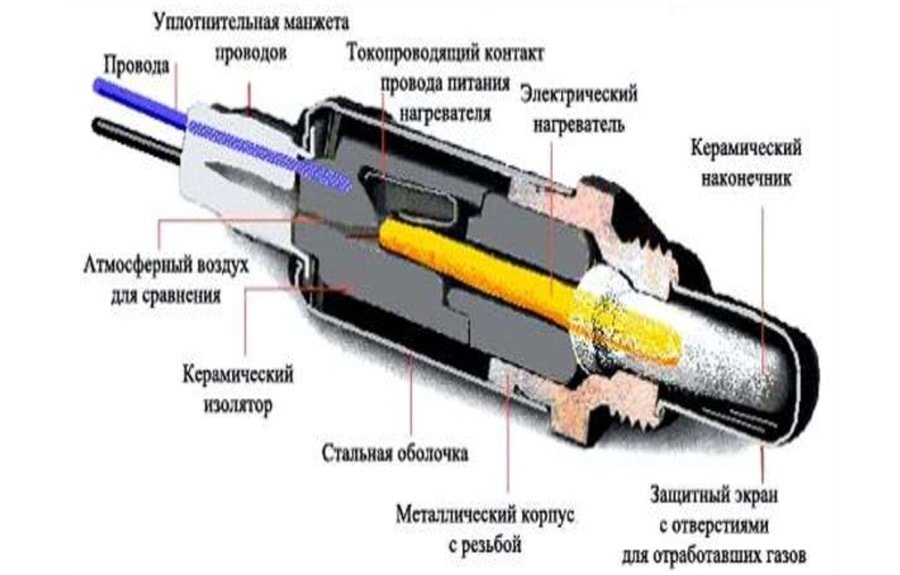

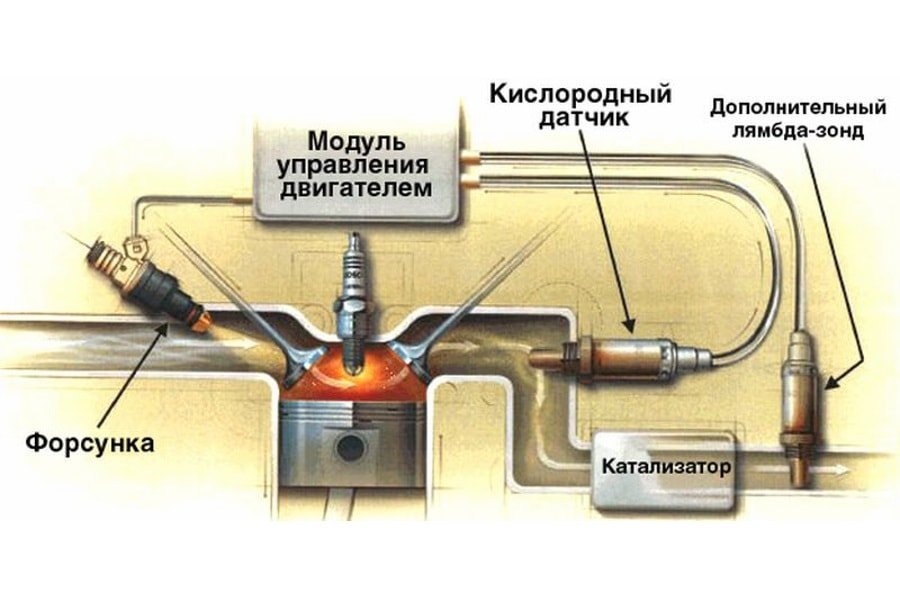

Принцип работы лямбда-зонда: Лямбда-зонд, или кислородный датчик, работает на основе принципа электрохимической реакции. Он измеряет содержание кислорода в выхлопных газах, что позволяет контролировать соотношение воздух-топливо в двигателе. При неисправности зонда, например, его сопротивление может изменяться, что можно проверить с помощью мультиметра.
-
Проверка с помощью мультиметра: Для проверки лямбда-зонда мультиметром нужно измерить его напряжение. Рабочее напряжение исправного зонда обычно колеблется от 0,1 до 0,9 В в зависимости от состава выхлопных газов. Если показания выходят за эти пределы или остаются постоянными, это может указывать на неисправность устройства.
-
Причины неисправности: Одной из распространенных причин неисправности лямбда-зонда является загрязнение или обгорание его поверхности. Это может произойти из-за использования некачественного топлива, попадания масла или других загрязняющих веществ. Также стоит учитывать, что старение датчика — это естественный процесс, и его срок службы обычно составляет от 60 до 100 тысяч километров пробега.
Эти факты подчеркивают важность регулярной проверки лямбда-зонда для поддержания оптимальной работы двигателя и снижения выбросов вредных веществ.
Ремонт лямбда-зонда
Если приборы сигнализируют о неисправности датчика, вы можете попробовать отремонтировать его самостоятельно. Если проблема связана с контактами цепи, нужно найти место разрыва и проверить его на наличие окисления. Также возможно, что сигнал не поступает из-за блока питания. Для устранения окисления контактов можно использовать WD-40.
Если на корпусе лямбда-зонда образовался нагар, необходимо очистить все элементы системы. Для этого потребуются специальные средства для удаления ржавчины. Процесс чистки включает в себя следующие шаги:
- очистка датчика осуществляется поэтапно;
- нагрейте корпус лямбда-зонда до 50 градусов Цельсия и снимите его;
- удалите защитный колпак;
- замочите датчик в ортофосфорной кислоте на 30 минут;
- промойте лямбда-зонд в воде, высушите и установите обратно.
Резьба устройства должна быть обработана специальным герметизирующим средством для повышения герметичности. При этом не рекомендуется использовать силиконовые герметики. Если устройство полностью вышло из строя, лучше приобрести новое в специализированном магазине. Цены на лямбда-зонды варьируются от 1 000 до 3 000 рублей. Чтобы продлить срок службы датчика и всей топливной системы, избегайте использования некачественного топлива.
https://youtube.com/watch?v=Rq9qdU19cBs
Замена лямбда-зонда: когда и как это сделать
Замена лямбда-зонда — это важная процедура, которая может потребоваться в случае его неисправности. Лямбда-зонд, или датчик кислорода, отвечает за контроль уровня кислорода в выхлопных газах, что, в свою очередь, влияет на эффективность работы двигателя и уровень выбросов. Если вы заметили ухудшение работы двигателя, увеличение расхода топлива или появление ошибок на приборной панели, возможно, пришло время заменить лямбда-зонд.
Прежде чем приступить к замене, важно убедиться в том, что проблема действительно связана с лямбда-зондом. Для этого можно использовать мультиметр для проверки его состояния. Если вы уже провели диагностику и уверены в необходимости замены, следуйте приведенным ниже рекомендациям.
Когда следует заменить лямбда-зонд?
- Проблемы с запуском двигателя: Если двигатель не запускается или запускается с трудом, это может быть связано с неисправным лямбда-зондом.
- Увеличение расхода топлива: Если вы заметили, что расход топлива значительно увеличился, это может быть следствием неправильной работы датчика кислорода.
- Ошибка в системе управления двигателем: Если на приборной панели загорелась лампочка проверки двигателя, это может указывать на неисправность лямбда-зонда.
- Неравномерная работа двигателя: Если двигатель работает нестабильно, это также может быть признаком неисправности датчика.
- Проблемы с выбросами: Если ваш автомобиль не проходит проверку на выбросы, это может быть связано с неправильными показаниями лямбда-зонда.
Как заменить лямбда-зонд?
- Подготовьте необходимые инструменты: Вам понадобятся ключи, отвертки, возможно, специальный инструмент для снятия лямбда-зонда, а также новый датчик.
- Отключите аккумулятор: Перед началом работ обязательно отключите аккумулятор, чтобы избежать короткого замыкания.
- Найдите лямбда-зонд: Обычно он расположен в выхлопной системе, перед или после катализатора. Убедитесь, что у вас есть доступ к нему.
- Снимите старый лямбда-зонд: Используйте специальный инструмент или ключ для его аккуратного снятия. Будьте осторожны, чтобы не повредить резьбу.
- Установите новый лямбда-зонд: Убедитесь, что новый датчик подходит по спецификациям. Установите его на место и затяните с нужным усилием.
- Подключите аккумулятор: После завершения всех работ подключите аккумулятор и проверьте работу двигателя.
Замена лямбда-зонда — это не слишком сложная процедура, которую можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем. Однако, если вы не уверены в своих силах, лучше обратиться к специалистам. Правильная работа лямбда-зонда критически важна для оптимизации работы двигателя и снижения вредных выбросов в атмосферу.
Вопрос-ответ
Какой режим мультиметра использовать для проверки лямбда-зонда?
Для проверки лямбда-зонда рекомендуется использовать режим измерения сопротивления (омметр) или режим измерения напряжения (вольтметр), в зависимости от типа проверки, которую вы хотите провести. Если вы проверяете сопротивление, убедитесь, что лямбда-зонд отключен от системы перед измерением.
Каковы основные признаки неисправности лямбда-зонда?
Основные признаки неисправности лямбда-зонда включают увеличение расхода топлива, ухудшение работы двигателя, появление ошибок в системе управления двигателем и загорание индикатора “Check Engine”. Также может наблюдаться нестабильная работа на холостом ходу.
Можно ли самостоятельно заменить лямбда-зонд, и что для этого нужно?
Да, заменить лямбда-зонд можно самостоятельно, если у вас есть базовые навыки работы с автомобилем и необходимые инструменты, такие как ключи и, возможно, специальный инструмент для снятия лямбда-зонда. Важно следовать инструкциям и соблюдать меры предосторожности, чтобы избежать повреждений.
Советы
СОВЕТ №1
Перед началом проверки лямбда-зонда убедитесь, что у вас есть все необходимые инструменты, включая мультиметр, отвертки и защитные перчатки. Это поможет вам избежать травм и упростит процесс диагностики.
-
Читайте также:
СОВЕТ №2
При измерении сопротивления лямбда-зонда обязательно отключите его от автомобиля. Это предотвратит возможные повреждения мультиметра и обеспечит точность измерений.
СОВЕТ №3
Обратите внимание на показания мультиметра: нормальное сопротивление для большинства лямбда-зондов должно находиться в пределах 2-10 Ом. Если значения значительно отличаются, это может указывать на неисправность устройства.
СОВЕТ №4
Не забывайте проверять не только сам лямбда-зонд, но и его проводку. Поврежденные или корродированные провода могут также вызывать проблемы с работой датчика, поэтому стоит проверить их состояние.
