В статье рассмотрим диагностику помпы двигателя без её демонтажа, что экономит время автовладельца. Правильная работа насоса циркуляции охлаждающей жидкости важна для поддержания оптимальной температуры двигателя и предотвращения перегрева. Выделим три основные неисправности, указывающие на проблемы с помпой, и предложим методы проверки для оперативного выявления неисправностей и предотвращения серьезных последствий для автомобиля.
Описание конструкции и рабочего цикла насоса
В современных легковых автомобилях устанавливается гидронасос, функционирующий по центробежному принципу. Его основная задача заключается в обеспечении постоянного движения хладагента. Некоторые элементы насоса находятся в труднодоступных местах, поэтому опытный водитель должен уметь выявлять неисправности без необходимости демонтажа устройства.
Также рекомендуем ознакомиться с материалом нашего эксперта, в котором подробно описывается, как провести проверку бензонасоса.

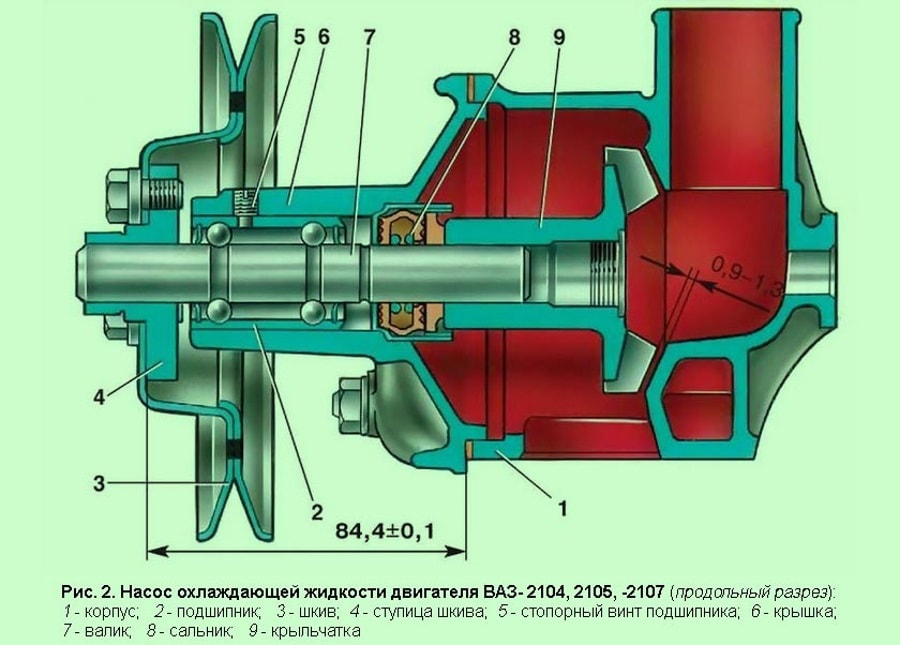

Устройство помещено в надежный металлический корпус и состоит из следующих ключевых компонентов:
- Подшипники: имеют ограниченный срок службы, так как смазываются заранее заложенным маслом. Тем не менее, они полностью защищены от внешних воздействий, что минимизирует их подверженность негативным факторам.
- Ось: этот элемент фиксируется с помощью упомянутых подшипников.
- Крыльчатка: основной рабочий элемент насоса. Изготавливается из металла для обеспечения необходимых прочностных характеристик. Постоянно вращаясь, крыльчатка создает нужное давление в системе охлаждения.
- Шкив: передает вращение от коленвала к крыльчатке. Благодаря шкиву поддерживается оптимальный диапазон вращения крыльчатки, что конструктивно снижает вероятность проскальзывания приводного ремня.
Теперь кратко рассмотрим принцип работы этого устройства. Насос охлаждения соединен с коленвалом через ремень. Он получает вращательный импульс и раскручивается до необходимой скорости. Вращающаяся часть, благодаря своим лопастям, создает нужное давление и обеспечивает непрерывное движение охлаждающей жидкости по системе.
Эксперты в области диагностики двигателей отмечают, что выявление неисправностей помпы без ее демонтажа возможно при помощи нескольких методов. Во-первых, одним из основных признаков неисправности является изменение давления в системе охлаждения. Если давление ниже нормы, это может указывать на износ или повреждение уплотнительных колец. Во-вторых, шумы, возникающие при работе помпы, могут свидетельствовать о наличии механических повреждений или износе подшипников. Наконец, утечки охлаждающей жидкости вокруг помпы также являются тревожным сигналом, указывающим на возможные трещины или дефекты в корпусе устройства. Правильная диагностика позволяет избежать серьезных поломок и продлить срок службы двигателя.
https://youtube.com/watch?v=yyG676d0yKw
Как следить за функциональным состоянием помпы?
В этом и заключается ключевая сложность рассматриваемого вопроса: «симптоматический ряд» при скором выходе охладителя из строя крайне скудный. Для большинства водителей поломка насоса становится неприятной неожиданностью, так автовладельцы не умеют идентифицировать признаки, по которым можно определить скорую «смерть» агрегата. Сразу отметим, что помпа не подлежит ремонту. Единственный способ восстановить функциональное состояние системы охлаждения — установить новый узел.
По заверениям автопроизводителей, помпа должна бесперебойно ходить на протяжении 180 — 200 тысяч км пробега. Однако, меняют её раньше — при текущем или капитальном обслуживании ГРМ (обычно делают так: замену ремня ГРМ сопровождают заменой охлаждающего нагнетателя). При приближении к указанному интервалу пробега рекомендуем обращать внимание на посторонние звуки в подкапотном пространстве. Изношенный насос издает цикличные щелкающие звуки, иногда скрежет. Водитель может самостоятельно изменять межсервисный интервал: большинство «бывалых» убеждено, что насос нужно менять на 80 тысяч км пробега, чтобы минимизировать износ ГРМ.
Ещё один очевидный признак: нарушение герметичности магистралей, по которым циркулирует водяной хладагент.
| Неисправность | Признаки неисправности | Методы диагностики без демонтажа |
|---|---|---|
| 1. Износ подшипника помпы | – Шум (скрежет, гул, вой) из области помпы, усиливающийся при увеличении оборотов двигателя. – Люфт шкива помпы (ощущается при покачивании шкива рукой). – Вибрация двигателя. |
– Визуальный осмотр: Оценить люфт шкива помпы, наличие следов подтекания охлаждающей жидкости из-под шкива. – Аудиодиагностика: Прослушать работу помпы стетоскопом или длинной отверткой, приложенной к корпусу помпы. – Тактильная диагностика: Осторожно прикоснуться к корпусу помпы при работающем двигателе (на холостом ходу) – при износе подшипника может ощущаться вибрация. |
| 2. Утечка охлаждающей жидкости | – Снижение уровня охлаждающей жидкости в расширительном бачке. – Подтеки охлаждающей жидкости под автомобилем (чаще всего в передней части). – Запах антифриза в салоне или под капотом. – Перегрев двигателя (в запущенных случаях). |
– Визуальный осмотр: Тщательно осмотреть корпус помпы, патрубки, места соединений на предмет подтеков, следов высохшего антифриза. – Осмотр под давлением: Запустить двигатель и дать ему прогреться до рабочей температуры. Осмотреть помпу под давлением в системе охлаждения. – Использование УФ-красителя: Добавить в систему охлаждения специальный УФ-краситель и осмотреть помпу с помощью УФ-лампы. – Проверка на герметичность: Использовать тестер давления системы охлаждения для выявления мест утечек. |
| 3. Повреждение крыльчатки помпы | – Недостаточная циркуляция охлаждающей жидкости (двигатель перегревается, а радиатор остается холодным). – Неэффективная работа отопителя салона. – Необычные шумы (бульканье, хлюпанье) в системе охлаждения. – Повышенная температура двигателя при нормальном уровне антифриза. |
– Визуальный осмотр (частичный): Если конструкция позволяет, попытаться осмотреть крыльчатку через заливную горловину радиатора или расширительного бачка (при условии, что крыльчатка видна). – Проверка температуры патрубков: При работающем двигателе сравнить температуру входного и выходного патрубков радиатора. Большая разница может указывать на плохую циркуляцию. – Проверка потока жидкости: При открытой крышке расширительного бачка (на холодном двигателе) при увеличении оборотов двигателя должен быть виден активный поток жидкости. Отсутствие или слабый поток может указывать на проблему с крыльчаткой. |
Интересные факты
Вот три интересных факта о диагностике помпы двигателя без демонтажа и основных неисправностях устройства:
-
Методы неразрушающего контроля: Современные технологии позволяют проводить диагностику помпы двигателя с использованием методов неразрушающего контроля, таких как ультразвуковая диагностика и термография. Эти методы позволяют выявить утечки, износ и другие проблемы, не разбирая устройство, что экономит время и средства.
-
Симптомы неисправностей: Основные неисправности помпы двигателя могут проявляться через различные симптомы, такие как шумы, вибрации или перегрев. Например, если помпа издает необычные звуки, это может указывать на износ подшипников или наличие инородных предметов внутри устройства.
-
Влияние на производительность: Неисправности помпы могут значительно снизить эффективность работы двигателя. Например, если помпа не обеспечивает достаточный поток охлаждающей жидкости, это может привести к перегреву двигателя, что в свою очередь может вызвать серьезные повреждения и дорогостоящий ремонт. Поэтому своевременная диагностика и выявление неисправностей критически важны для поддержания работоспособности автомобиля.
https://youtube.com/watch?v=v4If6onKTaU
Причины неисправности
Существует несколько факторов, способствующих снижению эффективности работы механизма:
-

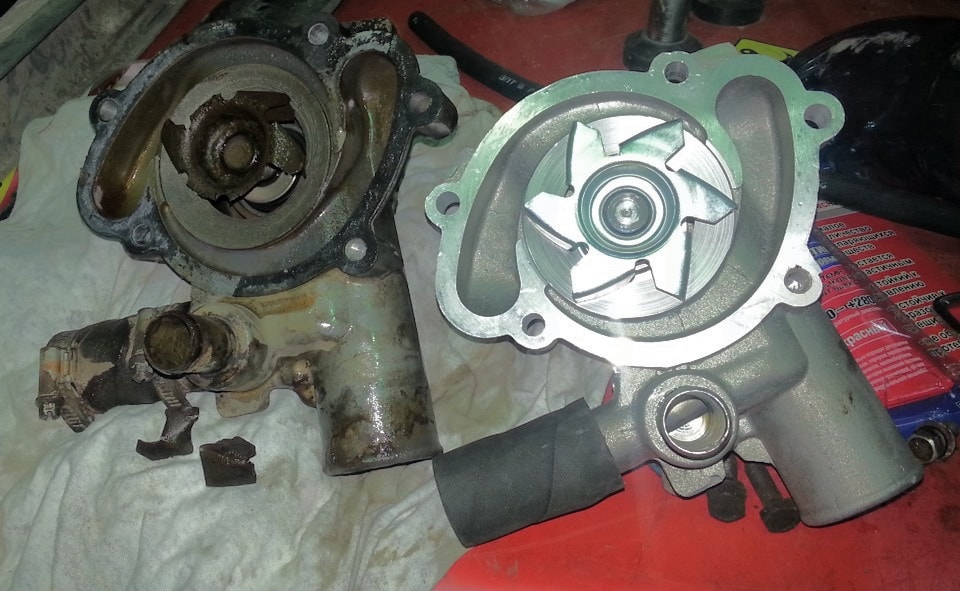

Повреждение вращающихся элементов крыльчатки: при активной эксплуатации могут ломаться мелкие лопасти вращающейся части. Это особенно часто наблюдается у пластиковых крыльчаток. Когда лопасти отламываются, насос теряет способность эффективно перекачивать антифриз, что приводит к постоянному перегреву двигателя.
-
Засорение дренажного отверстия. Эта проблема мешает нормальной циркуляции антифриза по системе. Определить засор дренажа можно без демонтажа помпы. Если у вас есть подозрения на засорение сливных отверстий, просто запустите отопитель в салоне.
-
Рассинхронизация шкивов насоса и ГРМ. В этом случае сальники и подшипники работают в условиях повышенной нагрузки, что приводит к их быстрому износу. Причиной данной неисправности может быть заводской брак: использованы некачественные материалы при производстве или ненадежный сборщик.
Стоит подробнее остановиться на третьем пункте. Заводской брак может коснуться любого владельца автомобиля. Однако в данном случае ситуация усугубляется. Установка помпы с возможной рассинхронизацией может привести к значительному увеличению износа ГРМ. В лучшем случае водитель столкнется с обрывом ремня, в худшем — произойдет повреждение клапанов.
Кроме того, к износу охладителя может привести хронический перегрев двигателя, вызванный другими причинами.
Еще одним признаком износа (который можно заметить только при разборке механизма) является люфт вращающихся деталей. Люфт указывает на возможный выход из строя шкивов, смещение центральной оси и повреждение сальников.
Последний совет для автомобилистов, которые не хотят снимать помпу, но желают получить точную информацию о ее состоянии. Внимательно осмотрите область соединения охладителя с двигателем. Если вы заметите явные подтёки антифриза, это сигнализирует о том, что водяной насос скоро выйдет из строя.
Читайте также:
https://youtube.com/watch?v=pWQscqlLJJ4
Последствия поломки помпы
Последствие, по сути, одно — постоянный перегрев мотора. Расскажем, чем он чреват, чтобы замотивировать водителя на своевременное и квалифицированное обслуживание системы охлаждения. Если воздействие высокой температуры краткосрочно, то оно не отразится на работоспособности компонентов ДВС. Но в описываемой ситуации речь идёт о систематическом нарушении эксплуатационного режима.
При игнорировании ремонта перегрев способен спровоцировать нарушение целостности прокладки головки блока цилиндров. Изменения режима работы ДВС способны нарушить целостность механизма подачи моторного масла.
Как идентифицировать перегрев:
- огромные клубы белого дыма, выходящие из подкапотного отсека;
- характерный запах «жжёного» антифриза;
- вентилятор работает в чрезвычайно интенсивном режиме.

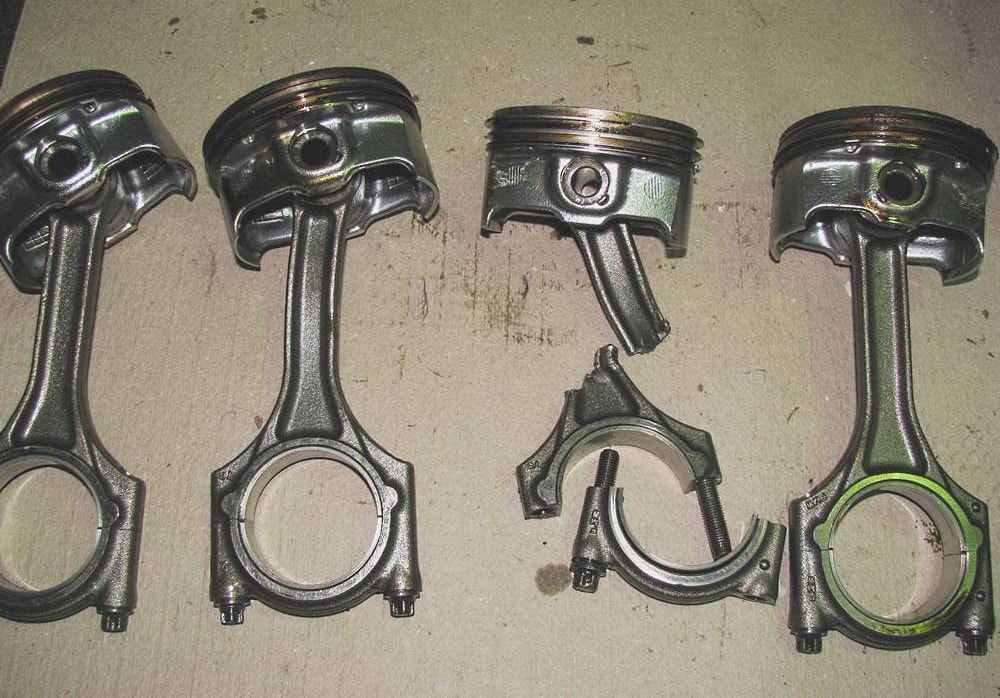

Если подвергать силовой агрегат перегреву на постоянной основе, то произойдут такие «патологические» изменения с ключевыми узлами мотора:
- появятся микроповреждения на корпусе блока цилиндров и его головке;
- нарушится конфигурация поршня: его рабочая поверхность может оплавиться;
- повредятся элементы КШМ.
Совокупность данных критических изменений приведёт к заклиниванию ДВС. Притом последний может не подлежать ремонту. Просим добросовестно относиться к диагностическим процедурам. Если вы зафиксировали на своём авто поломку помпы и не можете её самостоятельно устранить, воспользуйтесь эвакуатором или буксиром, чтобы доставить машину на СТО — поездка своим ходом может ускорить появление серьёзных неисправностей.
Методы диагностики помпы без демонтажа
Диагностика помпы двигателя без демонтажа является важной процедурой, позволяющей выявить неисправности устройства и предотвратить серьезные поломки. Существует несколько методов, которые можно использовать для проверки состояния помпы, не прибегая к ее снятию. Рассмотрим основные из них.
1. Визуальный осмотр
Первым шагом в диагностике помпы является визуальный осмотр. Необходимо проверить наличие утечек охлаждающей жидкости вокруг помпы, а также состояние шлангов и соединений. Утечки могут указывать на износ уплотнений или повреждение корпуса помпы. Также стоит обратить внимание на наличие коррозии или других повреждений на поверхности устройства. Если помпа имеет видимые трещины или деформации, это может свидетельствовать о необходимости ее замены.
2. Проверка звукового сигнала
Следующий метод диагностики заключается в прослушивании работы помпы. При нормальной работе устройство должно функционировать тихо и ровно. Если вы слышите посторонние звуки, такие как стуки, скрежет или гул, это может указывать на проблемы с подшипниками или другими внутренними компонентами. Важно также обратить внимание на изменение звука при изменении оборотов двигателя, так как это может свидетельствовать о неправильной работе помпы.
3. Измерение температуры
Температура помпы также может служить индикатором ее состояния. Для этого можно использовать инфракрасный термометр. Нормальная температура работы помпы должна находиться в пределах, рекомендованных производителем. Если температура значительно превышает норму, это может указывать на перегрев, вызванный недостаточной циркуляцией охлаждающей жидкости или внутренними повреждениями. Важно проводить измерения в разных режимах работы двигателя, чтобы получить полную картину.
Каждый из этих методов может помочь в диагностике помпы двигателя без необходимости ее демонтажа. Однако, если в процессе диагностики были выявлены какие-либо проблемы, рекомендуется обратиться к специалистам для более детального обследования и ремонта устройства.
Вопрос-ответ
Как можно определить неисправность помпы двигателя без ее снятия?
Существует несколько методов диагностики помпы без демонтажа. Один из самых распространенных способов — это проверка уровня охлаждающей жидкости и ее состояния. Если жидкость мутная или содержит примеси, это может указывать на проблемы с помпой. Также стоит обратить внимание на наличие утечек вокруг помпы и на шумы, которые могут свидетельствовать о ее неисправности.
Какие симптомы указывают на возможные проблемы с помпой двигателя?
Симптомы, указывающие на неисправность помпы, могут включать перегрев двигателя, низкий уровень охлаждающей жидкости, а также необычные звуки, такие как свист или гул. Также стоит обратить внимание на вибрации, которые могут возникать при работе двигателя, что может свидетельствовать о проблемах с подшипниками помпы.
Можно ли продолжать эксплуатацию автомобиля с неисправной помпой?
Продолжать эксплуатацию автомобиля с неисправной помпой крайне не рекомендуется. Это может привести к перегреву двигателя, что в свою очередь может вызвать серьезные повреждения и дорогостоящий ремонт. Лучше всего провести диагностику и устранить проблему как можно скорее, чтобы избежать дальнейших последствий.
- Читайте также:
Советы
СОВЕТ №1
Перед началом диагностики помпы двигателя внимательно ознакомьтесь с руководством пользователя вашего автомобиля. Это поможет вам понять, какие параметры и показатели следует проверять, а также избежать возможных ошибок при проведении диагностики.
СОВЕТ №2
Используйте манометр для проверки давления в системе охлаждения. Низкое давление может указывать на утечку или неисправность помпы. Регулярная проверка давления поможет выявить проблемы на ранней стадии и предотвратить серьезные повреждения двигателя.
СОВЕТ №3
Обратите внимание на шумы и вибрации, исходящие от помпы. Ненормальные звуки могут свидетельствовать о механических повреждениях или износе подшипников. Если вы заметили такие симптомы, рекомендуется провести более детальную проверку.
СОВЕТ №4
Проверяйте уровень охлаждающей жидкости и ее состояние. Загрязненная или недостаточная жидкость может привести к перегреву двигателя и повреждению помпы. Регулярная замена охлаждающей жидкости поможет поддерживать систему в исправном состоянии.
