Датчик положения коленчатого вала: 3 способа проверки работоспособности и инструкция по его замене

Датчик положения коленчатого вала — важный элемент системы управления двигателем, определяющий положение коленчатого вала и синхронизирующий работу систем автомобиля. Его неисправность может вызвать серьезные проблемы, включая невозможность запуска двигателя. В статье рассмотрим три способа проверки работоспособности датчика и предоставим инструкцию по его замене. Эти знания помогут выявить и устранить неисправности, обеспечивая надежную работу автомобиля.

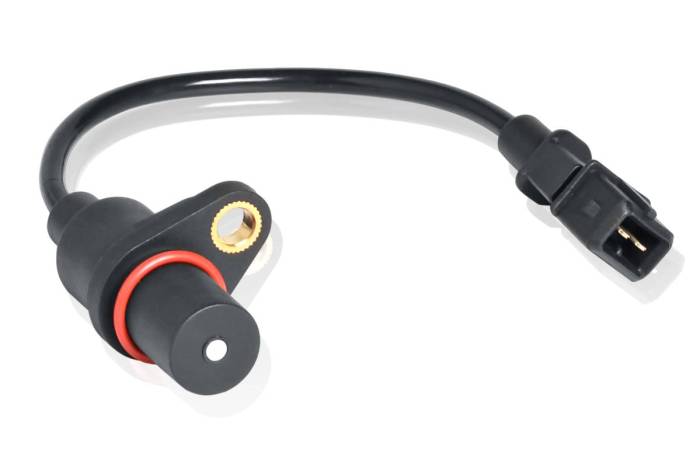

Назначение и принцип работы датчика положения коленвала

Для чего необходим ДПКВ? Это устройство является единственным, из-за неисправности которого автомобиль не сможет завестись. Оно выполняет две ключевые функции:

1. Передача данных о положении, частоте и направлении вращения коленчатого вала.
2. Фиксация момента, когда первый и последний поршни достигают верхней мёртвой точки (ВМТ).

На основе информации, поступающей от датчика положения коленвала, центральный блок управления может регулировать количество топлива, подаваемого в двигатель, а также время его подачи и зажигания, а также другие параметры.

Работа датчика зависит от марки автомобиля, года его выпуска и ряда других факторов. Однако принцип функционирования большинства таких устройств можно описать следующим образом:

1. Коленчатый вал оборудован диском с зубьями, часть из которых имеет сточенные края.
2. Датчик устанавливается на компоненты двигателя.
3. Когда металлические элементы проходят мимо сточенных зубьев, возникает сигнал, который передаётся в центральный блок управления.

Эксперты в области автомобильной диагностики подчеркивают важность регулярной проверки датчика положения коленчатого вала, так как его неисправность может привести к серьезным проблемам с двигателем. Существует три основных способа проверки работоспособности этого датчика. Во-первых, можно использовать мультиметр для измерения сопротивления, что поможет выявить возможные короткие замыкания или обрывы. Во-вторых, диагностика с помощью сканера позволяет считать коды ошибок, которые могут указать на неисправность датчика. В-третьих, визуальный осмотр соединений и проводки может выявить механические повреждения. Если датчик требует замены, эксперты рекомендуют следовать инструкции производителя: отключить аккумулятор, снять старый датчик и установить новый, обеспечивая надежное соединение. Правильная установка и проверка помогут избежать дальнейших проблем с двигателем.

https://youtube.com/watch?v=nLritR5vfA4

Устройство и составные части ДПКВ

Конструкция устройства состоит из следующих элементов:

1. Корпус в форме цилиндра, который может быть изготовлен из алюминия или пластмассы. На каждом корпусе имеется чувствительный элемент, при прохождении через который подаётся сигнал в электронный блок управления.
2. Кабель связи.
3. Основание с фланцем для крепления к двигателю.

Интересные факты

Вот несколько интересных фактов о датчике положения коленчатого вала и его проверке:

1. Функция датчика: Датчик положения коленчатого вала (ДПКВ) играет ключевую роль в системе управления двигателем. Он отслеживает положение коленчатого вала и передает информацию в блок управления двигателем (ECU), что позволяет точно регулировать впрыск топлива и зажигание. Без корректной работы ДПКВ двигатель может не запускаться или работать с перебоями.

2. Способы проверки: Существует несколько методов проверки работоспособности датчика положения коленчатого вала:

   • Визуальный осмотр: Проверка на наличие повреждений, коррозии или загрязнений на разъеме и проводах.
   • Измерение сопротивления: Используя мультиметр, можно проверить сопротивление датчика. Если оно выходит за пределы нормы, датчик может быть неисправен.
   • Сигнал на осциллографе: Подключение осциллографа позволяет увидеть форму сигнала, который датчик выдает. Неправильная форма сигнала может указывать на неисправность.

3. Инструкция по замене: Замена датчика положения коленчатого вала может быть выполнена самостоятельно, если следовать нескольким шагам:

   • Отключение аккумулятора: Перед началом работы необходимо отключить аккумулятор для предотвращения короткого замыкания.
   • Доступ к датчику: В зависимости от модели автомобиля, может потребоваться снять некоторые элементы, чтобы получить доступ к датчику.
   • Установка нового датчика: После снятия старого датчика устанавливается новый, и все соединения проверяются на надежность. После завершения замены необходимо подключить аккумулятор и проверить работу двигателя.

Эти факты подчеркивают важность датчика положения коленчатого вала и его влияние на работу двигателя, а также дают представление о том, как можно проверить и заменить этот компонент.

Типы приборов

Существует несколько ключевых типов датчиков:

1. Магнитные. Эти устройства не требуют внешнего источника питания, так как работают на напряжении, создаваемом при движении металлических элементов через магнитное поле. Магнитные датчики способны отслеживать не только положение коленчатого вала, но и его скорость.
2. Оптические. Когда светодиод, излучаемый передатчиком, проходит через участок с зубьями, приёмник фиксирует импульс и синхронизируется с центральным блоком.
3. Датчик Холла. Эти датчики требуют отдельного источника питания для работы. При прохождении через участки с зубьями, контур изменяющегося магнитного поля размыкается, и сигнал передаётся в управляющий блок.

Место нахождения датчика в автомобиле

Многие даже самые опытные автомобилисты задаются вопросом: где находится датчик коленвала? Это необходимо знать, если двигатель по каким-то причинам не заводится и необходимо снять и проверить устройство.

Датчик положения коленчатого вала располагается рядом с диском — на шкиве привода. Расположение не самое удобное, поэтому к устройству крепится довольно длинный провод.

Диагностика ДПКВ

Если ваш автомобиль не запускается, одной из возможных причин может быть неисправность датчика положения коленчатого вала (ДПКВ). В таком случае следует демонтировать устройство и провести его диагностику.

Признаки неисправности

Основными признаками неисправности датчика положения коленчатого вала являются следующие пункты:

1. Периодически возникает детонация двигателя, т. е. самостоятельное воспламенение топлива.
2. Автомобиль просто не заводится.
3. Существенно понижается динамика авто и мощность мотора.
4. При переключении режимов наблюдается самопроизвольное изменение количества оборотов и т. д..

Таким образом, для определения неисправности датчика не нужно быть профессионалом. Достаточно обратить внимание на динамику, качество работы двигателя автомобиля и другие явные признаки.

Использование омметра

Итак, вы сняли ДПКВ и визуально проверили его на наличие видимых неисправностей. Однако для выявления скрытых проблем и внутренних нарушений в работе необходимы специальные инструменты, среди которых находится омметр.

Омметр измеряет электрическое сопротивление в цепи. На основе его показаний можно сделать вывод о работоспособности или неисправности датчика. Для таких устройств оптимальными значениями сопротивления считаются диапазоны от 550 до 750 Ом.

Использование осциллографа

Следующий прибор — осциллограф. Его рекомендуется использовать при работающем моторе, не снимая датчик. Но если такой возможности нет, прибор можно снять с двигателя и провести диагностику в автономном режиме.

С помощью осциллографа можно не только получить конечные значения, но и досконально изучить процесс их формирования и передачи центральному блоку. Так результаты диагностики таким прибором дают наиболее исчерпывающие результаты.

Процесс диагностики осциллографом состоит из нескольких простых шагов:

1. Присоедините измерительный прибор к датчику. Полярность можно не соблюдать.
2. Запустите на ПК программу, с помощью которой можно отследить значения прибора.
3. Проведите несколько раз металлическим предметом перед датчиком.
4. Проследите на экране ПК сигналы. Если на осциллограмме отражено перемещение металлического предмета, датчик исправен. В противном случае нужно проводить комплексную диагностику.

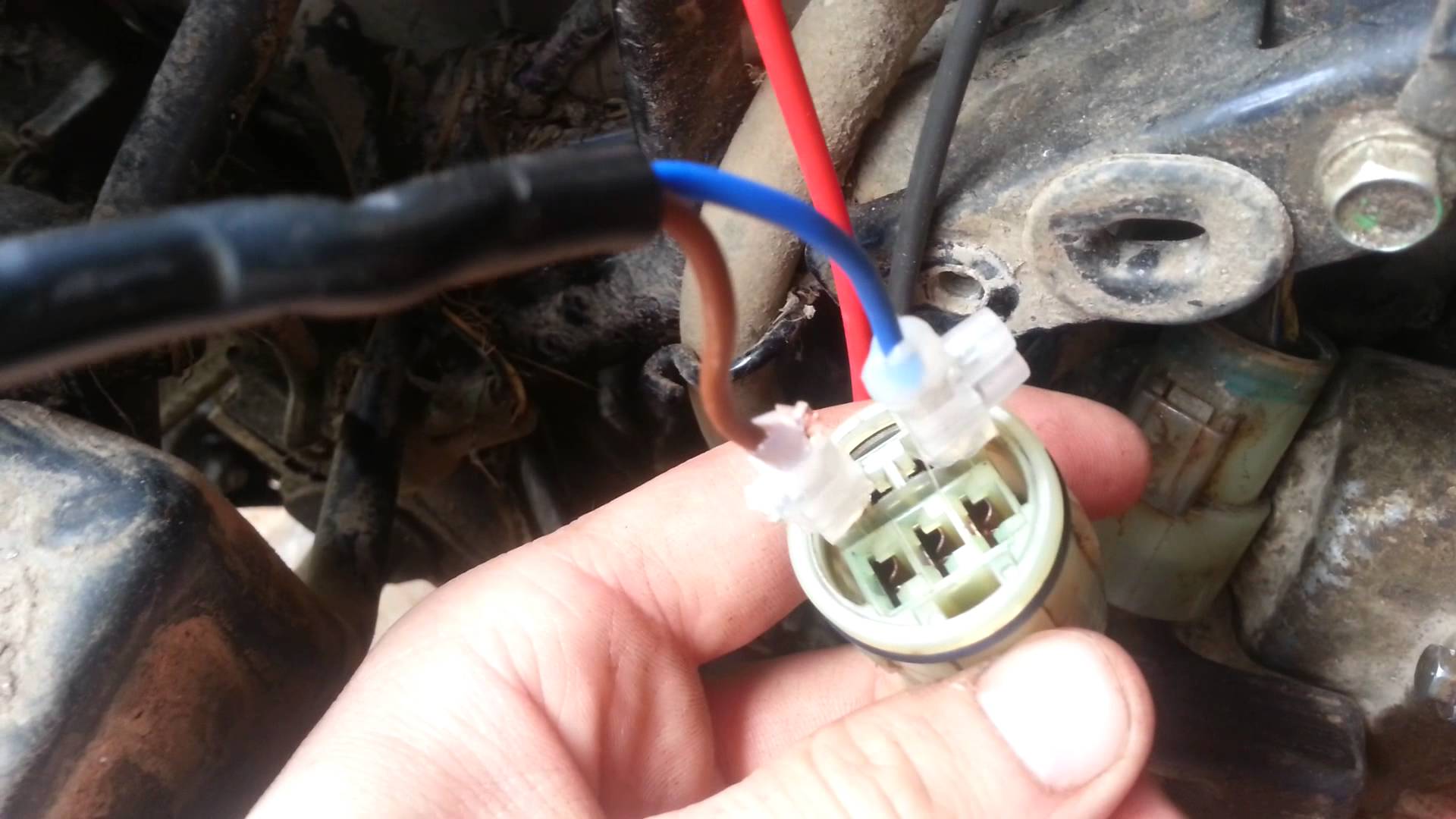

Комплексное обследование

Представленные выше методы предоставляют лишь ограниченные данные о состоянии датчика. Для получения полной картины необходимо провести всестороннюю диагностику, которая включает использование следующих инструментов:

1. Мультиметр. Этот прибор сочетает в себе функции омметра, вольтметра и амперметра, позволяя измерять сопротивление, напряжение и силу тока. В более продвинутых моделях могут быть доступны дополнительные функции.
2. Мегаомметр. В отличие от стандартного омметра, этот прибор измеряет сопротивление в цепи при высоких значениях напряжения, которые создаются самим устройством.
3. Измеритель индуктивности.

Перед началом всесторонней диагностики датчик необходимо снять с двигателя, тщательно очистить и высушить. После этого можно приступать к измерениям, которые следует проводить при комнатной температуре для обеспечения максимальной точности результатов.

Сначала выполняются измерения с помощью мультиметра. Затем определяется индуктивность цепи. В завершение используется мегаомметр.

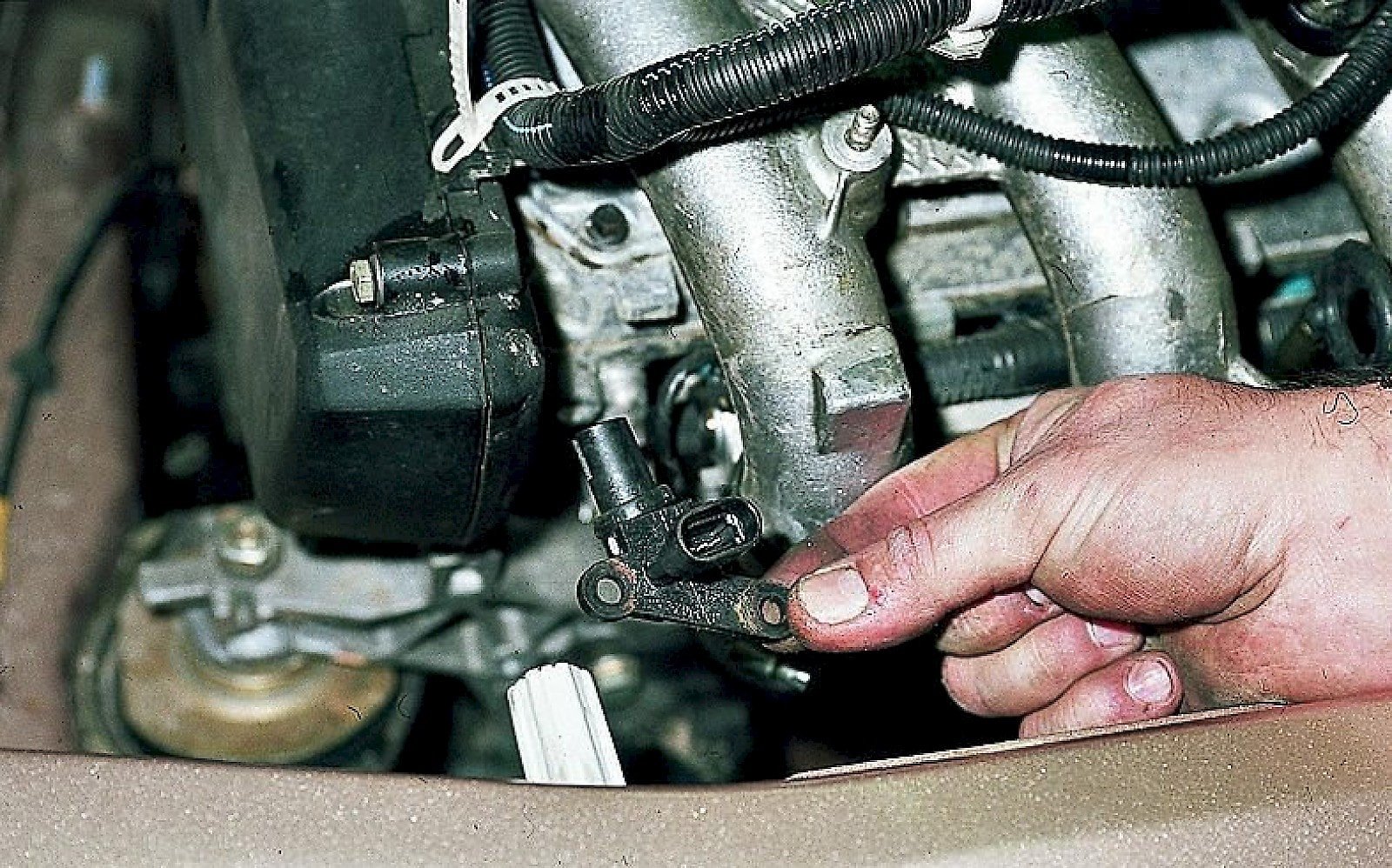

Нарушение нормальной работы датчика положения коленвала

Электронный блок управления регулярно регистрирует состояние датчиков, в том числе и датчика положения коленвала. Ошибки в работе различных устройств нумеруются. Их можно увидеть:

• через специальную программу на ПК,
• на экране бортового компьютера,
• с помощью сканера,
• на панели вспышкой «Check» (актуально только для моделей автомобилей класса Евро-2).

Ошибки в работе датчика положения коленвала регистрируются под номером 053.

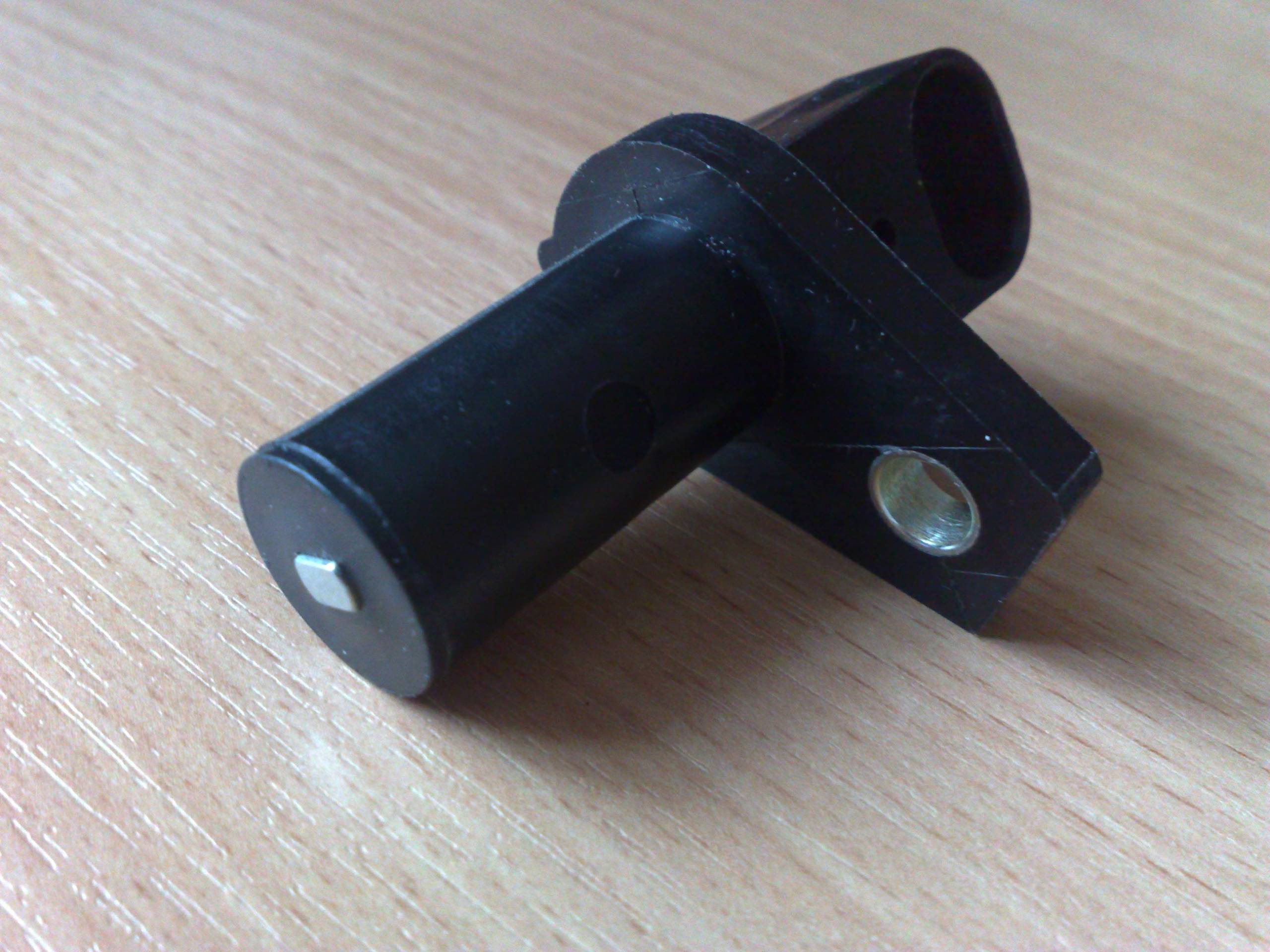

Основные неисправности

К числу основных неисправностей можно отнести:

• некорректный монтаж дисков;
• механические повреждения (сколы, трещины, царапины) зубьев;
• неправильное расстояние между зубьями и устройством;
• полная неисправность электронного блока управления;
• избыточная влажность;
• отклонение значений сопротивления в цепи от нормальных;
• утрата чувствительности прибора;
• обрывы проводов и жгутов;
• несоблюдение полярности проводов и т.д.

Это далеко не исчерпывающий список возможных неисправностей. Он может варьироваться в зависимости от модели автомобиля, типа устройства и других обстоятельств.

Характер неисправности в значительной степени определяет необходимые ремонтные работы. Поэтому крайне важно проводить детальную диагностику и выявлять причины сбоев в функционировании.

Причины появления нарушений

Причин появления нарушений в работе датчика множество. Основными и наиболее часто встречающимися из них являются:

1. Повышенная температура двигателя при работе. Это происходит так: пока двигатель холодный, датчик успешно работает. Как только температура начинает превышать оптимальные показатели, работоспособность прибора значительно снижается. Это связано с тем, что при нагревании диаметр обмотки катушки индуктивности увеличивается, что может привести к обрыву тонких соединений.
2. Замыкания обмотки. В качестве защитного покрытия используется лаковая изоляция, которой покрывается обмотка катушка индуктивности. Но с течением времени корпус прибора подвергается коррозии, механическим повреждениям, чрезмерному скоплению влаги. Всё это и приводит к повреждению лаковой изоляции и, следовательно, замыканию обмотки.
3. Обрыв обмотки. В большинстве случаев эта причина так же вызвана коррозией корпуса прибора.

Последствия неправильной работы ДПКВ

Неправильная работа датчика положения коленчатого вала (ДПКВ) имеет серьезные последствия, которые напрямую связаны с его симптомами. В первую очередь, неисправности этого устройства могут привести к увеличенному расходу топлива. Также наблюдается значительное снижение мощности двигателя, что негативно сказывается на функционировании всего автомобиля. Обороты двигателя могут как самостоятельно снижаться, так и увеличиваться без видимой причины.

Однако самым опасным последствием неисправности ДПКВ является возможность того, что автомобиль просто откажется заводиться.

Устранение неисправностей

Итак, определены характер неисправности устройства и причина её появления. Теперь можно переходить к устранению проблемы. Как правило, ремонтные работы довольно просты и не вызывают трудностей даже у неопытных автомобилистов. Но при возникновении вопросов лучше обратиться в сервисный центр.

Устранение мелких дефектов эксплуатации ДПКВ

Часто для того, чтобы прибор работал исправно, достаточно устранить небольшие неисправности. Эти действия помогут решить незначительные проблемы:

1. Обновление лакового покрытия. Как уже упоминалось, коррозия, неправильная установка и механические повреждения могут негативно сказаться на защитном слое.
2. Удаление грязи и влаги. Это также может привести к короткому замыканию обмотки. Важно тщательно очистить и высушить устройство. Если внутри накопилась влага, используйте ватную палочку для её удаления.
3. Корректировка полярности сигнальных проводов.
4. Замена синхродиска и других компонентов.
5. Исправление конструктивных недостатков. Обычно они возникают из-за неправильной установки деталей.

Самостоятельная замена

Если ремонтные работы по устранению мелких дефектов не дали результата, датчик подлежит замене. Выполнить замену можно самостоятельно.

https://youtube.com/watch?v=3TCcw73LZis

Подготовительный этап

Сначала следует подготовить само устройство и рабочую зону, а также собрать нужные инструменты. Для замены ДПКВ вам понадобятся:

• набор плоских щупов,
• новое устройство,
• штангенциркуль,
• гаечный ключ.

Не забудьте очистить рабочую поверхность от загрязнений и масляных остатков.

Снятие датчика

Пространство подготовлено, теперь можно переходить к следующему этапу — снятию датчика. Обесточьте устройство. С помощью заранее подготовленного гаечного ключа снимите болт, на который крепится прибор. Снимите и сам датчик.

Тщательно промойте и просушите устройство. Лишнюю влагу можно удалить ватными палочками.

Температура при просушке не должна превышать 85 °С.

Далее измерьте расстояние между сердечником и диском синхронизации. Сверьте полученные результаты с данными, указанными в техническом паспорте устройства. Такое расстояние необходимо соблюсти при установке.

Установка

Установите новый датчик. Рекомендуется использовать старые крепежные элементы для корректной установки устройства на место. Не затягивайте болты слишком сильно, чтобы избежать повреждения корпуса.

Подключите ДПКВ к электросети и проверьте его работоспособность.

Вот несколько советов, которые помогут вам успешно выполнить установку самостоятельно:

1. Часто датчики коленвала и распредвала имеют одинаковую конструкцию. Если один из них вышел из строя, попробуйте заменить его и проверьте, будет ли это работать.
2. Лучше приобретать новый датчик в специализированном магазине, а не через интернет. Это позволит вам убедиться в соответствии размеров нового устройства и старого. Кроме того, в интернете можно наткнуться на неоригинальные китайские версии датчиков без необходимой электроники.
3. Если вы планируете длительную поездку на автомобиле, возьмите с собой запасной датчик. Это устройство критически важно для запуска двигателя. В случае непредвиденных ситуаций его можно будет быстро заменить.

https://youtube.com/watch?v=5ysOvmWP93c

Взаимозаменяемость ДПКВ

При самостоятельной замене ДПКВ необходимо учитывать несколько важных факторов:

• убедитесь в правильности работы диска синхронизации. В противном случае корректная синхронизация с ЭБУ будет невозможна.
• замените устройство вместе со жгутом.
• довольно часто требуется заменить не только сам прибор, но и прошивку, которая может не подойти к новой модели.

Итак, датчик положения коленного вала — один из важнейших приборов в современных автомобилях. Именно благодаря ему расход топлива стал гораздо экономичнее. При наличии неисправностей ответственным моментом является именно диагностика. Её можно провести как внешне, так и с использованием специальных приборов. Только после проведения диагностики можно приступать к ремонтным работам.

Советы по выбору качественного датчика положения коленчатого вала

Выбор качественного датчика положения коленчатого вала (ДПКВ) является важным этапом в процессе ремонта или замены этого компонента. Неправильный выбор может привести к проблемам с работой двигателя и дополнительным расходам на его обслуживание. Вот несколько советов, которые помогут вам сделать правильный выбор.

1. Обратите внимание на производителя. При покупке датчика положения коленчатого вала стоит отдавать предпочтение известным и проверенным брендам. Изучите отзывы о производителях, а также посмотрите, какие компании рекомендуют профессиональные механики. Качественные датчики от известных брендов обычно имеют более длительный срок службы и лучшее качество исполнения.

2. Проверьте совместимость. Перед покупкой обязательно убедитесь, что выбранный датчик подходит для вашего автомобиля. Для этого можно обратиться к руководству пользователя или проконсультироваться с продавцом. Неправильный датчик может не только не работать, но и повредить другие компоненты системы управления двигателем.

3. Изучите технические характеристики. Обратите внимание на параметры, такие как тип датчика (индуктивный или Hall-эффект), диапазон рабочих температур и напряжение питания. Эти характеристики могут существенно повлиять на работу датчика в различных условиях эксплуатации. Выбирайте модели, которые соответствуют требованиям вашего автомобиля.

4. Сравните цены. Не стоит выбирать самый дешевый вариант, так как это может привести к покупке некачественного товара. Однако и слишком высокая цена не всегда гарантирует отличное качество. Сравните цены на аналогичные модели от разных производителей, чтобы найти оптимальное соотношение цены и качества.

5. Убедитесь в наличии гарантии. При покупке датчика обязательно уточните, есть ли на него гарантия. Это даст вам дополнительную уверенность в качестве товара и возможность вернуть или обменять его в случае неисправности.

Следуя этим советам, вы сможете выбрать качественный датчик положения коленчатого вала, который прослужит вам долго и обеспечит надежную работу двигателя вашего автомобиля.

Вопрос-ответ

Как узнать, что датчик положения коленчатого вала неисправен?

Симптомы неисправности датчика могут включать трудности с запуском двигателя, его нестабильную работу на холостом ходу, а также появление ошибок в системе управления двигателем. Рекомендуется провести диагностику с помощью сканера для считывания кодов ошибок, связанных с датчиком.

Какие инструменты понадобятся для замены датчика?

Для замены датчика положения коленчатого вала вам понадобятся: набор ключей, отвертки, возможно, торцевые головки, а также новый датчик и, в некоторых случаях, герметик для соединений. Также полезно иметь под рукой мультиметр для проверки электрических соединений.

Как правильно установить новый датчик положения коленчатого вала?

Перед установкой нового датчика убедитесь, что все соединения чистые и свободны от загрязнений. Установите датчик на место, убедившись, что он правильно зафиксирован. После установки подключите электрический разъем и проверьте работоспособность системы, запустив двигатель и проверив его работу на холостом ходу.

Советы

СОВЕТ №1

Перед началом проверки датчика положения коленчатого вала убедитесь, что у вас есть все необходимые инструменты, такие как мультиметр, ключи и отвертки. Это поможет избежать лишних задержек и упростит процесс диагностики.

СОВЕТ №2

При проверке работоспособности датчика используйте мультиметр для измерения сопротивления. Сравните полученные значения с рекомендованными в руководстве по эксплуатации вашего автомобиля, чтобы убедиться в исправности датчика.

СОВЕТ №3

Если вы решили заменить датчик, обязательно отключите аккумулятор перед началом работы. Это предотвратит короткое замыкание и защитит электронику вашего автомобиля во время замены.

СОВЕТ №4

После установки нового датчика обязательно выполните сброс ошибок в системе управления двигателем с помощью диагностического сканера. Это поможет избежать проблем с работой двигателя и обеспечит корректную работу нового датчика.
