Датчик положения дроссельной заслонки: предназначение, 2 основные причины и 6 признаков неисправности прибора

Датчик положения дроссельной заслонки (ДПДЗ) критически важен для управления двигателем автомобиля, передавая информацию о положении дроссельной заслонки на электронный блок управления (ЭБУ). Его корректная работа влияет на эффективность, мощность и экономию топлива. В статье рассмотрим основные причины неисправности ДПДЗ и шесть признаков, позволяющих владельцам автомобилей своевременно выявлять проблемы с этим компонентом, что поможет избежать серьезных поломок и затратного ремонта.

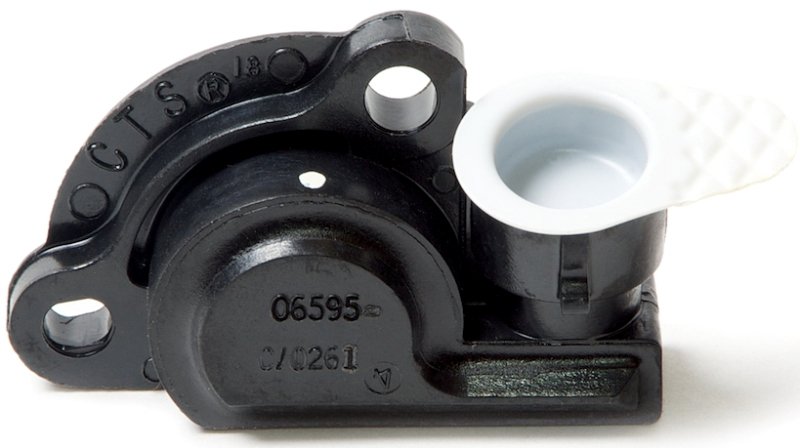

Предназначение датчика ПДЗ

Датчик положения дросселя (ДПДЗ) служит для передачи информации о состоянии дроссельной заслонки на электронный блок управления (ЭБУ) двигателя автомобиля. Этот элемент представляет собой комбинацию постоянного и переменного резистора.

Общее максимальное сопротивление данного устройства составляет около 8 Ом. Датчик ПДЗ имеет три контакта: на первых двух подается напряжение примерно 5 В, а третий контакт является сигнальным и соединен с определенным контроллером.

Датчик устанавливается на корпусе дросселя и реагирует на его открытие или закрытие. При этом изменяется и сопротивление устройства:

• при полностью открытой заслонке дросселя на сигнальном контакте напряжение будет не менее 4 В;
• при полностью закрытой заслонке — до 0,7 В.

Контроллер регулирует любые изменения напряжения, что, в свою очередь, влияет на объем топлива, необходимого для формирования топливовоздушной смеси.

Если дроссель работает неправильно, напряжение может выходить за установленные пределы, что часто приводит к сбоям в работе двигателя и даже к его полной поломке.

Важно отметить, что неисправность датчика ПДЗ может стать причиной неправильной работы коробки передач. Ремонт двигателя и трансмиссии — это сложный и затратный процесс. Поэтому при обнаружении признаков неисправности датчика дроссельной заслонки рекомендуется также проверить работоспособность трансмиссии.

Дополнительно рекомендуем ознакомиться со статьей нашего специалиста о том, как проверить датчик массового расхода воздуха.

Также советуем прочитать материал нашего эксперта, в котором объясняется, что такое датчик положения коленчатого вала.

Возможно, вас заинтересует статья нашего специалиста, где вы сможете узнать, как функционирует датчик холостого хода.

Датчик положения дроссельной заслонки (ДПДЗ) играет ключевую роль в системе управления двигателем, обеспечивая точное определение положения дроссельной заслонки. Это позволяет оптимизировать подачу топлива и воздуха, что, в свою очередь, влияет на мощность и экономичность работы двигателя. Основные причины неисправности ДПДЗ связаны с его износом и загрязнением. Со временем контакты датчика могут окисляться, а механические части — заедать из-за накопления грязи.

Среди признаков неисправности прибора эксперты выделяют: нестабильные обороты двигателя на холостом ходу, резкое увеличение расхода топлива, задержку в отклике на нажатие педали акселератора, загорание индикатора “Check Engine”, проблемы с запуском двигателя и неравномерную работу на разных режимах. Игнорирование этих симптомов может привести к серьезным проблемам с двигателем, поэтому своевременная диагностика и замена ДПДЗ являются важными мерами для поддержания исправности автомобиля.

Основные признаки неисправности устройства

Установить проблемы в работе можно по следующим признакам неисправности ДПДЗ, указывающим на поломку именно этого механизма:

1. Вне зависимости от рабочего режима мотора обороты холостого хода непостоянны.
2. Если резко отпустить педаль газа, при переключении КПП глохнет мотор.
3. Существенно падает мощность мотора.
4. В работе мотора на холостом ходу обороты непостоянны.
5. Топливный расход заметно увеличился.
6. Несмотря на плавный выжим педали газа, при наборе скорости ощутимы рывки.

В некоторых ситуациях возможно загорание лампочки-индикатора Check Engine, при этом она какой-то период не тухнет. Этим сигналом тоже не стоит пренебрегать: обязательно нужно проверить и устранить ошибки в работе устройства.

https://youtube.com/watch?v=WkT3Mw0l5d0

Интересные факты

Интересные факты о датчике положения дроссельной заслонки

1. Принцип работы: Датчик положения дроссельной заслонки (ДПДЗ) использует потенциометрический принцип для определения угла открытия дроссельной заслонки. Это позволяет электронным системам управления двигателем точно регулировать подачу топлива и воздуха, что способствует оптимизации работы двигателя и снижению выбросов.

2. Влияние на экономию топлива: Правильная работа ДПДЗ критически важна для экономии топлива. Если датчик неисправен, это может привести к неправильной подаче топлива, что, в свою очередь, увеличивает расход топлива и ухудшает динамику автомобиля.

3. Современные технологии: Современные автомобили могут использовать не только традиционные потенциометрические датчики, но и бесконтактные технологии, такие как магнитные или оптические датчики. Это повышает надежность и долговечность устройства, а также уменьшает вероятность неисправностей.

Основные причины неисправности ДПДЗ

1. Износ и загрязнение: Со временем механические компоненты датчика могут изнашиваться или загрязняться, что приводит к неправильным показаниям.

2. Электрические проблемы: Повреждение проводки или соединений, а также короткие замыкания могут вызвать сбои в работе датчика.

Признаки неисправности ДПДЗ

1. Проблемы с запуском двигателя: Трудности при запуске могут указывать на неправильные показания датчика.

2. Неровная работа двигателя на холостом ходу: Если двигатель “дёргается” или работает нестабильно, это может быть связано с неисправным ДПДЗ.

3. Потеря мощности: Если автомобиль теряет ускорение или мощность, это может быть следствием неправильной работы датчика.

4. Увеличенный расход топлива: Неисправный датчик может привести к неправильной подаче топлива, что увеличивает расход.

5. Свет индикатора проверки двигателя: Часто неисправность ДПДЗ сопровождается загоранием индикатора “Check Engine”.

6. Проблемы с переключением передач (для автоматических трансмиссий): Неправильные показания датчика могут влиять на работу трансмиссии, вызывая задержки или резкие переключения.

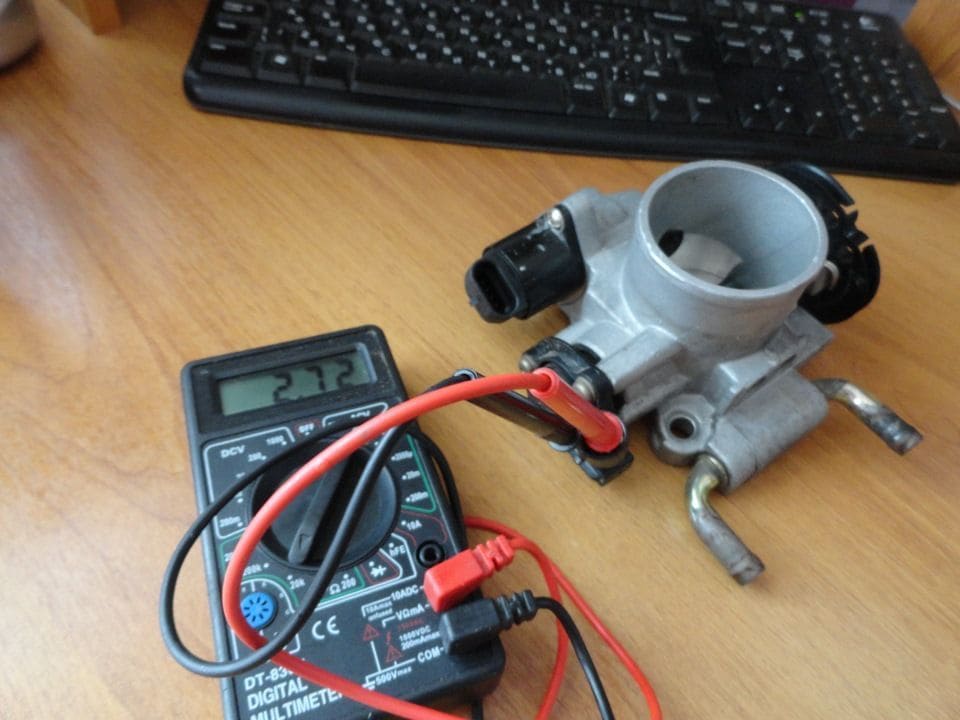

Проверка работоспособности ДПДЗ

Если в процессе эксплуатации автомобиля вы заметили хотя бы один из признаков неисправности датчика положения дросселя, необходимо провести проверку его работы. Для этого владельцу автомобиля не нужны специальные навыки. Достаточно иметь под рукой мультиметр и следовать четкой инструкции.

Важно помнить, что лампочка Check Engine предназначена для уведомления водителя о проблемах с двигателем. Если она загорелась, следует незамедлительно обратиться в сервисный центр или попытаться выявить неисправность самостоятельно.

При отсутствии неисправностей индикатор будет загораться при запуске двигателя и сразу же гаснуть после завершения диагностики. Если же Check Engine продолжает светиться, это указывает на наличие проблемы в системе, и без помощи квалифицированного специалиста не обойтись.

Для выявления неисправностей дроссельной заслонки, которые могли проявиться во время эксплуатации автомобиля, существует определенный порядок действий:

1. Сначала выключите зажигание и осмотрите панель приборов, чтобы определить, горит ли лампочка Check Engine, сигнализирующая о наличии проблем. Если индикатор не светится, откройте капот и проверьте датчик положения дросселя.
2. Затем вам понадобится мультиметр — прибор для проверки работы датчика дросселя.
3. Убедитесь в наличии «минуса». Вместо того чтобы отсоединять каждый провод, лучше прокалывать нужные провода и измерять их.
4. Аналогичным образом проверьте наличие «массы». При этом зажигание включать не нужно.

Цель этих предварительных действий — проверить наличие питания датчика положения дросселя. Напряжение может варьироваться в зависимости от марки автомобиля. Например, для одних моделей оно составляет 5 В, а для других — 12 В.

Алгоритм действий для диагностики неисправностей датчика положения дросселя, симптомы которых были замечены во время движения:

• Включите зажигание и поочередно прокалывайте провода нужной цепи с помощью мультиметра. На дисплее прибора должно отобразиться напряжение 0,7 В;
• Откройте дроссель вручную: значение напряжения должно превышать 4 В;
• Выключите зажигание и отсоедините один разъем. Подсоедините щуп мультиметра между выводом ползунка и оставшимся проводом;
• Теперь вручную прокручивайте сектор и следите за показаниями измерительного устройства. Если значения плавно растут без резких скачков, значит, датчик положения дросселя функционирует нормально. В противном случае можно говорить о повреждении дорожки резистора.

Эти параметры критически важны для корректной работы электронного блока управления (ЭБУ), который контролирует основные процессы работы двигателя и подачу топливной смеси на форсунки. Если на ЭБУ поступают неверные данные, он будет принимать неправильные решения.

Например, если дроссельная заслонка полностью открыта, а электронный прибор показывает, что она закрыта, это явный признак неисправности датчика дросселя, который необходимо заменить.

https://youtube.com/watch?v=PlLLN1WFrh0

Причины поломки датчика

Невозможно полностью предотвратить поломки агрегатов, деталей, электронных механизмов транспортных средств.

Возможные причины выхода из строя ДПДЗ:

1. Потеря контакта ползунка и резистивного слоя. Причина — сломался наконечник, порождающий задир на подложке. Датчик дросселя при этом может продолжать функционировать (недостаточно корректно), пока резистивный слой полностью не сотрётся. Сердечник в результате выходит из строя полностью.
2. Не обеспечивается линейное увеличение напряжение выходящего сигнала из-за нарушения напыления основы на участке начала хода ползунка.

Необходимо понимать, что о такой поломке не подскажет ни один индикатор на панели приборов, а самодиагностика авто не предусмотрена. О существовании неисправности можно лишь предполагать в случае нестабильного функционирования мотора на разных рабочих режимах.

https://youtube.com/watch?v=CqiAvXuJyYA

Рекомендации по выбору ДПДЗ

Многие автопроизводители нередко устанавливают недорогие плёночно-резистивные датчики дросселя. Однако такие устройства имеют ограниченный срок службы, и вскоре могут начать проявляться признаки их неисправности.

В связи с этим, при замене стоит рассмотреть возможность установки бесконтактного датчика. Хотя его стоимость выше, он обеспечивает большую надёжность в работе и значительно дольше служит. Принцип его действия основан на магниторезистивном эффекте.

https://youtube.com/watch?v=CejUt2hcyXc

Устранение неисправностей датчика ПДЗ

Устранение неисправностей датчика положения дроссельной заслонки (ПДЗ) является важной задачей для поддержания работоспособности двигателя автомобиля. Датчик ПДЗ отвечает за передачу информации о положении дроссельной заслонки в блок управления двигателем (ECU), что позволяет оптимизировать работу двигателя и обеспечить его эффективное функционирование. Если датчик выходит из строя или работает некорректно, это может привести к различным проблемам, включая ухудшение динамики автомобиля, увеличение расхода топлива и даже сбои в работе двигателя.

Первым шагом в устранении неисправностей является диагностика. Для этого необходимо использовать диагностическое оборудование, которое позволяет считать коды ошибок из блока управления двигателем. Если в системе обнаружены ошибки, связанные с датчиком ПДЗ, это может указывать на его неисправность или неправильную работу. Важно также проверить соединения и проводку, так как поврежденные или окисленные контакты могут вызывать сбои в передаче сигнала.

Одной из распространенных причин неисправности датчика ПДЗ является его загрязнение. Пыль, грязь и нагар могут накапливаться на поверхности датчика, что приводит к неправильным показаниям. В этом случае рекомендуется провести очистку датчика с использованием специальных средств, предназначенных для очистки электроники. Однако важно помнить, что при очистке необходимо соблюдать осторожность, чтобы не повредить сам датчик.

Еще одной причиной неисправности может быть механическое повреждение датчика. Это может произойти в результате аварий, воздействия высоких температур или коррозии. В таких случаях единственным решением будет замена датчика на новый. При установке нового датчика необходимо убедиться, что он соответствует спецификациям производителя и правильно установлен.

Кроме того, стоит обратить внимание на признаки, указывающие на возможные неисправности датчика ПДЗ. К ним относятся:

• Проблемы с запуском двигателя: Если двигатель не запускается или запускается с трудом, это может быть связано с неправильными показаниями датчика ПДЗ.
• Нестабильные обороты двигателя: Если обороты двигателя колеблются, это может указывать на сбои в работе датчика.
• Увеличенный расход топлива: Неправильные данные о положении дроссельной заслонки могут привести к неправильной подаче топлива, что увеличивает расход.
• Проблемы с ускорением: Если автомобиль не реагирует на нажатие педали акселератора, это может быть следствием неисправности датчика.
• Зажигание контрольной лампы: Если загорается лампа проверки двигателя, это может указывать на неисправность датчика ПДЗ.
• Неравномерная работа двигателя: Двигатель может работать с перебоями, что также может быть связано с неправильными показаниями датчика.

В случае обнаружения одного или нескольких из этих признаков, рекомендуется провести диагностику и, при необходимости, устранить неисправности датчика положения дроссельной заслонки. Своевременное выявление и устранение проблем поможет избежать более серьезных неисправностей и обеспечит надежную работу автомобиля.

Вопрос-ответ

Как ведет себя машина при неисправном датчике дроссельной заслонки?

К чему приводит? Неисправность датчика дроссельной заслонки – не то явление, которое стоит игнорировать. Повышенный расход топлива, нестабильные обороты и внезапное прекращение работы двигателя – вот неполный перечень последствий данной поломки.

Как понять, что надо менять датчик дроссельной заслонки?

Понять о выходе из строя датчика дроссельной заслонки можно по разным признакам. Это могут быть слишком большие обороты при холостом ходу, что является наиболее частым признаком неисправности. Также рывки при разгоне и езде указывают на проблему. Двигатель может неожиданно глохнуть на нейтральной.

Советы

СОВЕТ №1

Регулярно проверяйте состояние датчика положения дроссельной заслонки. Это поможет выявить потенциальные проблемы на ранней стадии и предотвратить более серьезные неисправности в системе управления двигателем.

СОВЕТ №2

Обращайте внимание на признаки неисправности, такие как нестабильная работа двигателя, увеличение расхода топлива или проблемы с ускорением. Если вы заметили один или несколько из этих симптомов, стоит провести диагностику датчика.

СОВЕТ №3

При замене датчика положения дроссельной заслонки выбирайте только качественные запчасти от проверенных производителей. Это обеспечит надежную работу вашего автомобиля и снизит риск повторных поломок.

СОВЕТ №4

Не забывайте о необходимости калибровки нового датчика после его установки. Это важно для корректной работы системы управления двигателем и оптимизации его производительности.
