Шаровая опора – ключевой элемент подвески автомобиля, обеспечивающий стабильность и управляемость. Неисправности в этом узле могут привести к серьезным проблемам, включая снижение безопасности и комфорта при вождении. В статье рассмотрим три простых способа диагностики шаровой опоры, которые помогут самостоятельно определить состояние этого компонента и предотвратить поломки. Следуя рекомендациям, вы сэкономите время и деньги на обращении в сервисный центр.

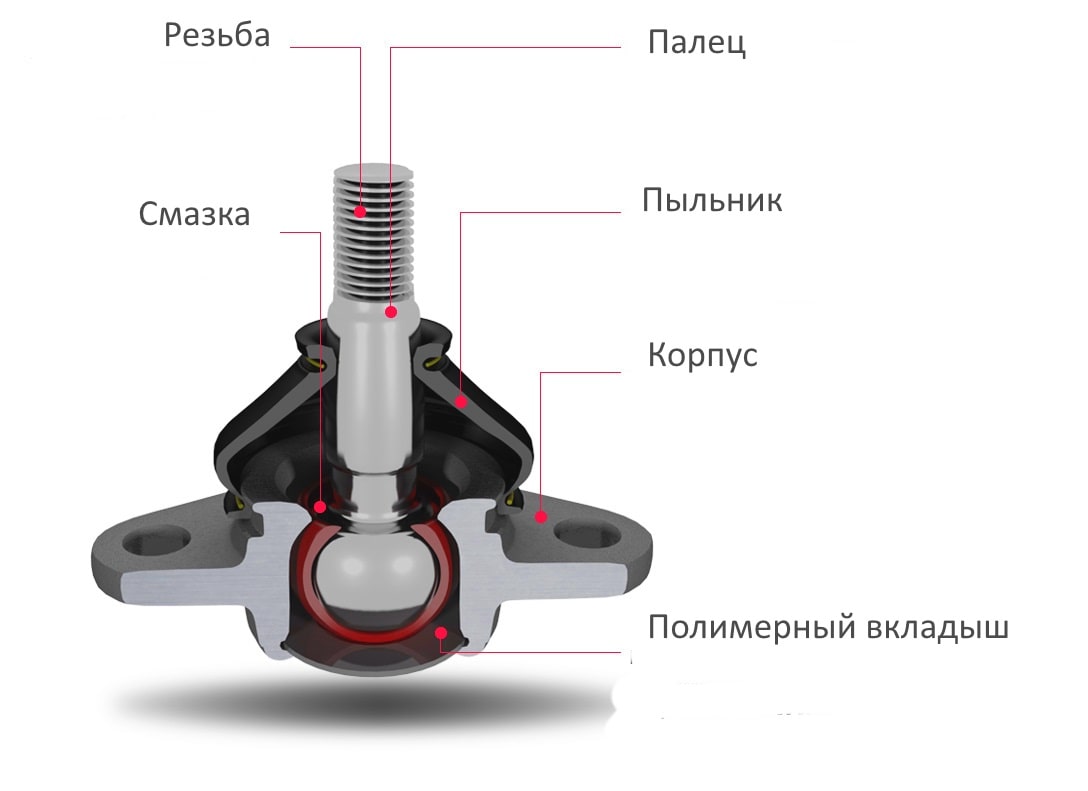

Конструкция шаровой опоры
Для обеспечения управляемого поворота передних колес и гибкого соединения рычагов с цапфой применяются шаровые опоры, которые состоят из следующих компонентов:
- цилиндрический корпус;
- палец с шаром;
- полимерный вкладыш;
- прижимная шайба;
- эластичный пыльник.
На старых моделях автомобилей ВАЗ и Москвич использовались разборные шаровые опоры, что позволяло заменять полимерные вкладыши при их износе. В современных автомобилях устанавливаются неразборные опоры, которые требуют полной замены в случае выявления дефектов.
Эксперты в области автомобильной диагностики выделяют три основных способа проверки состояния шаровой опоры. Первый метод — визуальный осмотр. Специалисты рекомендуют обращать внимание на наличие трещин, износа или утечек смазки, что может указывать на необходимость замены детали. Второй способ — проверка на люфт. Для этого необходимо поднять автомобиль и покачать колесо в горизонтальной плоскости. Если наблюдается заметный люфт, это свидетельствует о проблемах с шаровой опорой. Третий метод включает в себя тестирование на дороге. При движении на неровной поверхности можно услышать посторонние звуки, которые также могут указывать на неисправность. Эти методы позволяют своевременно выявить проблемы и избежать серьезных последствий для автомобиля.
https://youtube.com/watch?v=FeMocjQVmCA
Причины поломки шаровой опоры

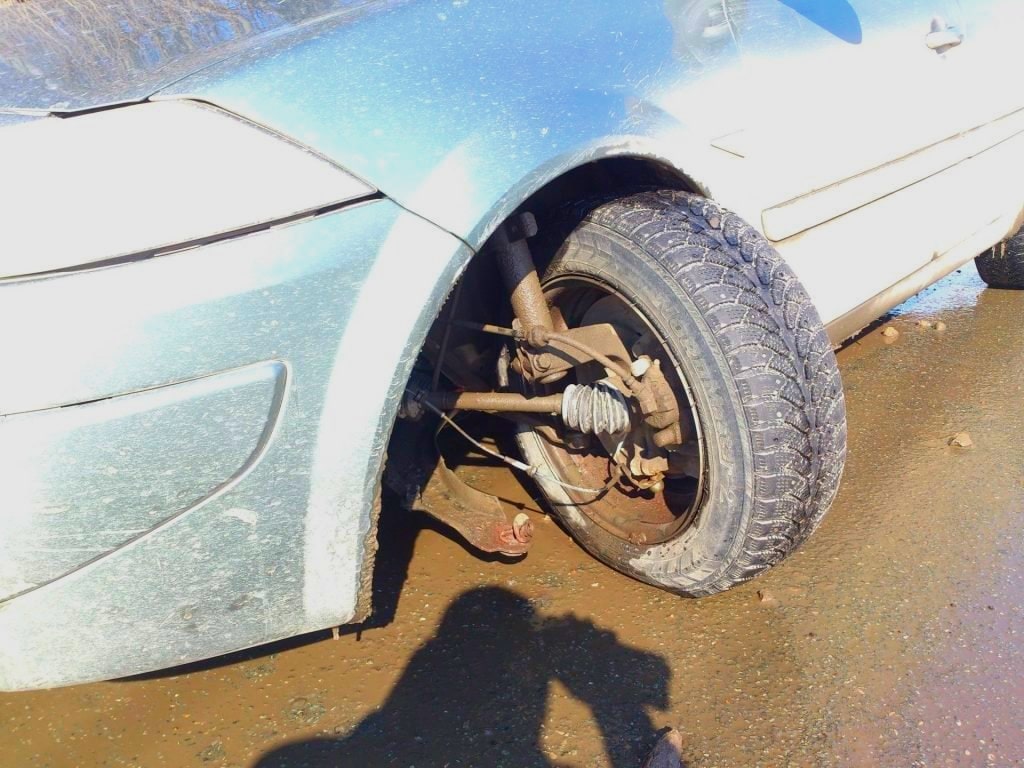

Основной неисправностью шаровой опоры является выработка полимерного вкладыша. Вследствие выработки между вкладышем и шаром пальца образуется люфт, который способствует быстрому и полному разрушению полимера. Перемещаясь под нагрузками, шар постепенно деформирует отверстие корпуса, что и приводит в результате к выпадению пальца из цилиндра корпуса.

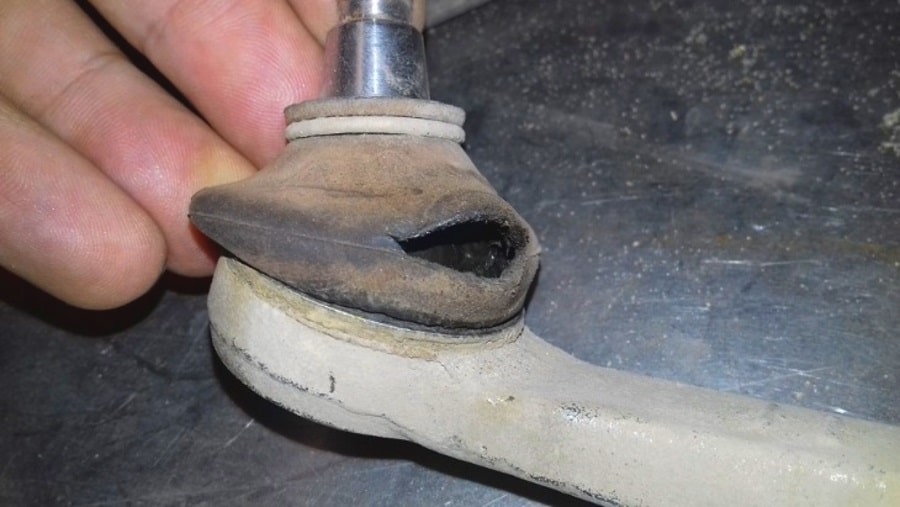

Нарушение герметичности эластичного пыльника способствует преждевременному разрушению полимерного вкладыша. Попадание влаги приводит к вымыванию смазки и коррозии пальца. Грязь и дорожная пыль также ускоряют процесс износа, действуя как абразив.
Появление посторонних звуков при преодолении дорожных препятствий свидетельствует о появлении проблем шаровых опор.
| Способ диагностики | Описание | Признаки неисправности |
|---|---|---|
| 1. Визуальный осмотр | Осмотр шаровой опоры на наличие внешних повреждений, трещин, разрывов пыльника, утечек смазки. | Разрыв пыльника, утечка смазки, коррозия, деформация корпуса, люфт при покачивании колеса. |
| 2. Проверка люфта | Поддомкрачивание автомобиля, покачивание колеса в вертикальной и горизонтальной плоскостях. | Ощутимый люфт, стук, скрип при покачивании колеса. |
| 3. Проверка на слух | Прослушивание посторонних звуков (стуков, скрипов) при движении автомобиля по неровностям, поворотах. | Глухие стуки, скрипы, хруст при проезде неровностей, поворотах, торможении. |
Интересные факты
Вот три интересных факта о диагностике неисправности шаровой опоры:
Читайте также:
-
Метод “проверки на стук”: Один из самых простых способов диагностики шаровой опоры — это проверка на наличие стуков. Для этого автомобиль поднимают на подъемнике, а затем, используя рычаг, проверяют, есть ли люфт в шаровой опоре. Если при нажатии и отпускании рычага слышен стук, это может указывать на износ или повреждение опоры.
-
Визуальный осмотр: Визуальная диагностика также играет важную роль. Механики проверяют состояние пыльников шаровых опор на наличие трещин или повреждений, а также осматривают саму опору на предмет коррозии или механических повреждений. Если пыльник поврежден, это может привести к попаданию грязи и влаги, что ускоряет износ.
-
Тест на движение колеса: Еще один способ диагностики — это проверка колеса на наличие люфта. Для этого автомобиль поднимают и просят помощника покачать колесо в стороны. Если при этом ощущается люфт, это может свидетельствовать о проблемах с шаровой опорой или другими компонентами подвески. Этот тест позволяет быстро определить, есть ли необходимость в дальнейшей диагностике или замене.
https://youtube.com/watch?v=hDD8BpqrjCM
Способы проверки исправности шаровой опоры
Как проверить шаровую опору без подъемника?
Многих водителей интересует вопрос, как проверить шаровую опору без подъемника или эстакады? Диагностика производится следующим образом.
Установив и закрепив автомобиль на площадке с твердым покрытием, поднять домкратом и снять колесо. Подставить под нижний рычаг деревянную или металлическую подставку и опустить автомобиль. Эти действия необходимы для сжатия пружины подвески. Перемещая руками цапфу сверху вниз, легко определить наличие или отсутствие люфта в шаровой опоре. Визуально определить состояние пыльника на предмет целостности.

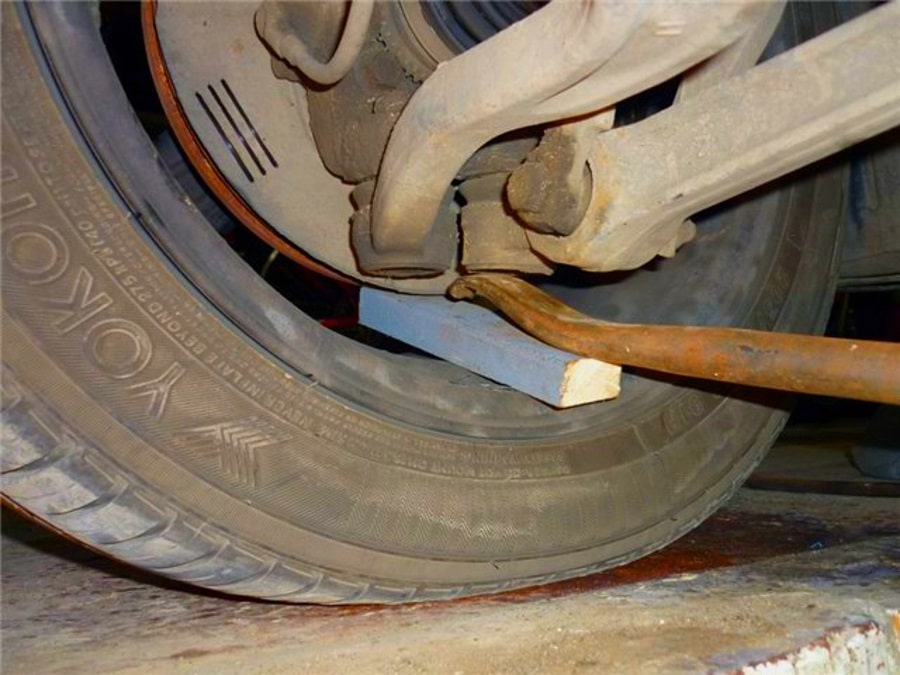

Проверка шаровой опоры с помощью подъемника (эстакады)
Проверка состояния шаровой опоры на эстакаде или в смотровой яме не представляет особой сложности. Пружины подвески находятся в сжатом состоянии под весом автомобиля. Для диагностики достаточно вставить монтировку между цапфой и рычагом и выполнить несколько резких нажатий. Если обнаружится люфт пальца, это будет свидетельствовать о неисправности опоры.
Определить вертикальный люфт при разжатой пружине бывает довольно сложно, особенно на тяжелых внедорожниках, которые чаще всего оснащены многорычажной подвеской. Поэтому, проводя диагностику на подъемнике, рекомендуется сжать пружину с помощью гидравлической стойки, установленной под нижний рычаг, и затем использовать монтировку для проверки узла.
Проверка шаровой опоры с демонтажем и разборкой
Для проверки технического состояния снятой с автомобиля шаровой опоры достаточно повернуть ее набок. Если в этом состоянии верхний конец пальца под своей тяжестью опустился вниз, то ресурс опоры практически выработан и скоро появится люфт. Такую опору лучше сразу заменить.
Разборные шаровые опоры давно утратили свою актуальность, и даже если в наследство достался старенький Москвич или Вазовская копейка, вряд ли удастся найти запасные детали для шаровой опоры. Проще установить более современные неразборные узлы.
Резюме
Проверить состояние шаровой опоры можно самостоятельно, даже если у вас нет эстакады или подъемника. Регулярная диагностика поможет предотвратить серьезные проблемы, связанные с неисправностями шаровых опор.
https://youtube.com/watch?v=pimZVlEXxiw
Использование диагностического оборудования для проверки шаровой опоры
Диагностика шаровой опоры с использованием специализированного диагностического оборудования является одним из самых точных и эффективных способов выявления неисправностей. Существует несколько типов оборудования, которое может помочь в этом процессе, включая виброметры, стенды для проверки подвески и диагностические сканеры.
Виброметры позволяют измерять уровень вибраций, возникающих в подвеске автомобиля. При наличии неисправностей в шаровой опоре, уровень вибраций будет значительно выше нормы. Для проведения диагностики необходимо установить виброметр на кузов автомобиля и проехать определенное расстояние. После этого данные анализируются, и при обнаружении аномалий можно сделать вывод о состоянии шаровой опоры.
Стенды для проверки подвески представляют собой более сложное оборудование, которое позволяет провести комплексную диагностику всех элементов подвески, включая шаровые опоры. На стенде автомобиль помещается на специальные платформы, которые могут измерять угол наклона колес, их вертикальное положение и другие параметры. При этом стенд может выявить не только неисправности шаровой опоры, но и другие проблемы, такие как неправильная геометрия подвески или износ других элементов.
Диагностические сканеры, в свою очередь, используются для считывания данных с бортового компьютера автомобиля. Некоторые современные автомобили оснащены системами, которые могут сообщать о проблемах с подвеской. С помощью сканера можно получить информацию о состоянии датчиков, отвечающих за работу подвески, и выявить возможные неисправности, связанные с шаровыми опорами.
Важно отметить, что использование диагностического оборудования требует определенных навыков и знаний. Поэтому рекомендуется проводить диагностику в специализированных сервисах, где работают квалифицированные специалисты, способные правильно интерпретировать полученные данные и предложить оптимальные решения для устранения выявленных неисправностей.
Вопрос-ответ
Как диагностировать неисправность шаровой опоры?
Возьмитесь за верхнюю и нижнюю части шины и покачайте колесо вдоль оси автомобиля. Если шаровые опоры в порядке, при таком смещении люфта не будет, или он будет небольшим. Звуки и люфт сверху указывают на неисправность верхней шаровой опоры. Звуки и люфт снизу предполагают неисправность нижней шаровой опоры.
Как проверить исправность шаровых опор и рулевых тяг?
Удерживая шину в положениях «9 часов» и «3 часа» (по бокам шины), подвигайте её влево и вправо, вращая. Внимательно осмотрите рулевое управление. Если шина движется из стороны в сторону, а рулевое колесо не следует за ней, проблема, скорее всего, заключается в люфте наконечников рулевой тяги.
Как проверить шаровую опору Kia Rio 3?
Диагностика подвески Kia Rio 3. Для пущей убедительности вставляет монтажную лопатку между кулаком и рычагом и качает. Наличие люфта говорит об окончании ресурса шаровой опоры.
Советы
СОВЕТ №1
Перед началом диагностики шаровой опоры убедитесь, что автомобиль находится на ровной поверхности и зафиксирован на стоянке. Это обеспечит вашу безопасность и предотвратит случайное движение автомобиля во время проверки.
СОВЕТ №2
Используйте визуальный осмотр как первый шаг в диагностике. Проверьте наличие трещин, износа или утечек смазки. Обратите внимание на состояние пыльников, так как их повреждение может привести к попаданию грязи и влаги, что ускоряет износ шаровой опоры.
СОВЕТ №3
Проведите тест на люфт. Для этого поднимите автомобиль на домкрате и покачайте колесо вверх-вниз и в стороны. Если вы заметите заметный люфт, это может указывать на неисправность шаровой опоры, и ее следует заменить.
СОВЕТ №4
Если у вас есть доступ к специализированному оборудованию, используйте динамометрический ключ для проверки момента затяжки крепежных болтов шаровой опоры. Неправильный момент затяжки может привести к преждевременному износу или поломке детали.
