Замена контактной группы замка зажигания в 6 шагов

Контактная группа замка зажигания — ключевой элемент, обеспечивающий работу электроцепи автомобиля. Понимание ее принципов и возможных неисправностей поможет автовладельцам сэкономить на ремонте и повысить безопасность. В статье рассмотрим процесс замены контактной группы замка зажигания в шести простых шагах, что позволит вам самостоятельно устранить проблемы и восстановить работоспособность автомобиля.

Устройство и функции контактной группы замка зажигания

Функциональные компоненты замка включают в себя поворотный регулирующий механизм и контактную группу. Главная задача контактной группы замка зажигания заключается в замыкании контактов и подключении различных элементов в электрической цепи. Поворот ключа позволяет последовательно выполнить следующие действия:

• замкнуть цепи питания для электрических устройств и системы освещения;
• подать электрический ток на свечи зажигания и стартер;
• запустить двигатель автомобиля.

Для предотвращения случайного замыкания между компонентами, проводка организована через колодку, расположенную на торцевой стенке, а контактные поверхности защищены полимерной оболочкой.

Замена контактной группы замка зажигания — это важная процедура, требующая внимательности и аккуратности. Эксперты рекомендуют начинать с отключения аккумулятора, чтобы избежать короткого замыкания. Затем следует снять обивку рулевой колонки, что позволит получить доступ к замку. На третьем этапе необходимо аккуратно открутить крепежные элементы и извлечь старую контактную группу. Четвертым шагом является установка новой детали, которая должна быть совместима с моделью автомобиля. После этого важно проверить правильность подключения проводов и убедиться в надежности крепления. Завершая процесс, специалисты советуют подключить аккумулятор и протестировать работу замка зажигания. Такой подход гарантирует безопасность и долговечность работы системы.

https://youtube.com/watch?v=KeVgbSPT5bs

Принцип работы

Поворот ключа замыкает контур и позволяет подать питание от аккумулятора к катушке. Напряжение передаётся на свечи зажигания через провода. Стартер начинает раскручивать двигатель — топливная смесь воспламеняется в камере сгорания, двигатель запускается и начинает работу.

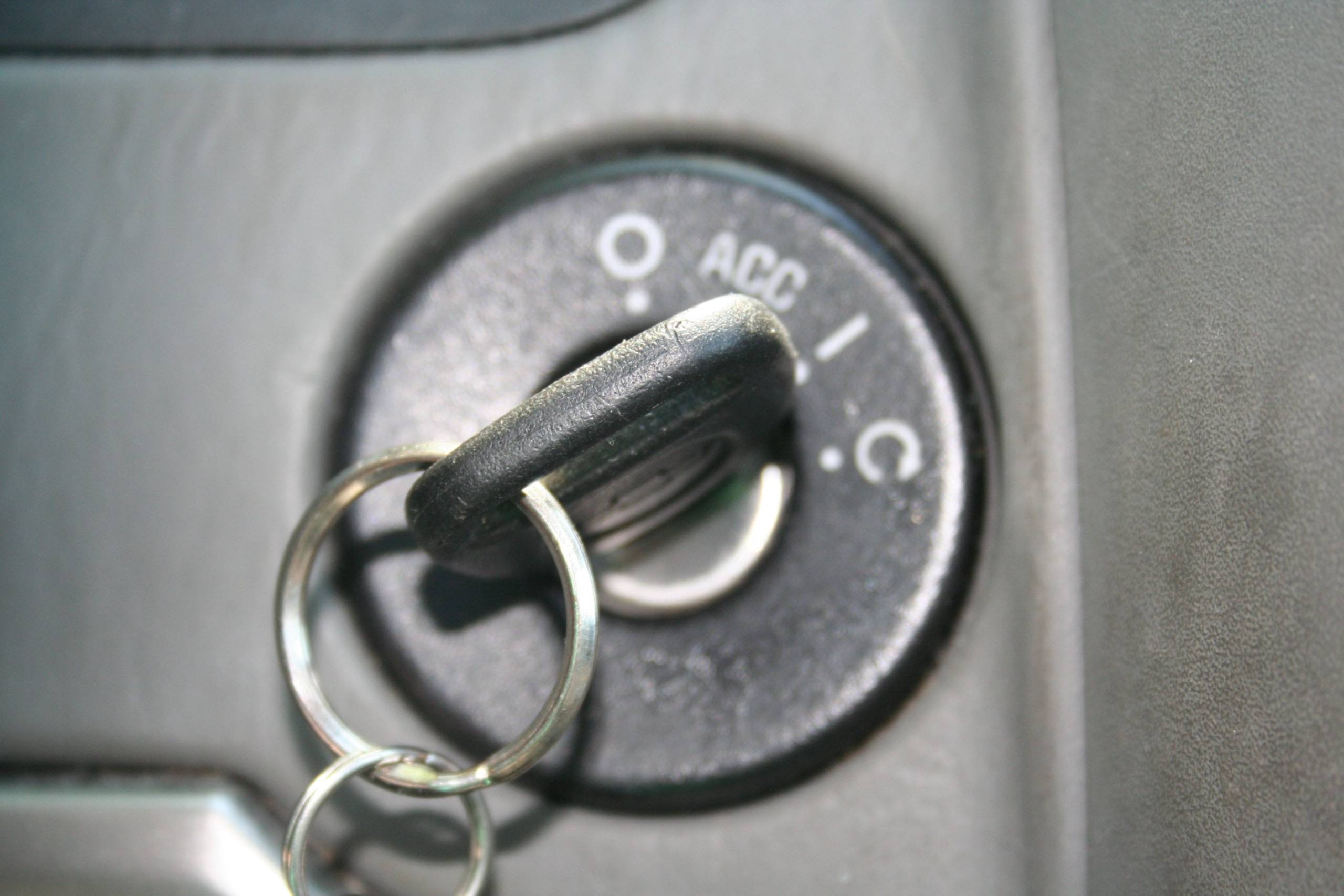

Первый режим переключения ключа позволяет разблокировать поворот руля. Система замыкания механизма руля выполнена для безопасности — с противоугонной целью. Следующее положение ключа в замке зажигания позволяет:

• включить подсветку панели приборов;
• габаритные огни;
• пользоваться стоп-сигналами и «аварийкой».

Получить доступ к контактной группе замка зажигания возможно, демонтировав пластиковую панель с запорным механизмом.

Интересные факты

Вот несколько интересных фактов о замене контактной группы замка зажигания:

1. Безопасность автомобиля: Замена контактной группы замка зажигания может значительно повысить безопасность автомобиля. Если старая группа изношена или повреждена, это может привести к проблемам с запуском двигателя или даже к угону автомобиля. Новая контактная группа обеспечивает надежное соединение и предотвращает несанкционированный доступ.

2. Совместимость с ключами: При замене контактной группы важно учитывать совместимость с ключами зажигания. Некоторые современные автомобили используют системы иммобилайзеров, которые требуют программирования ключа после замены группы. Это может потребовать дополнительных затрат и времени, поэтому важно заранее ознакомиться с требованиями вашего автомобиля.

3. Инструменты и навыки: Замена контактной группы замка зажигания может показаться сложной задачей, но с правильными инструментами и пошаговой инструкцией это можно сделать самостоятельно. Обычно для этого понадобятся стандартные инструменты, такие как отвертки и ключи, а также немного терпения и внимательности. Однако, если вы не уверены в своих силах, лучше обратиться к профессионалам, чтобы избежать повреждений.

https://youtube.com/watch?v=28ZADSjsZrY

Место нахождения

Для большинства российских и зарубежных автомобилей замок зажигания обычно интегрирован в корпус рулевой колонки или находится под панелью приборов. Контактная группа расположена за плоскостью личинки ключа зажигания.

У многих автомобилей замок зажигания устанавливается с правой или левой стороны рулевой колонки. В некоторых иностранных моделях можно встретить замок с ключом, расположенный на торпедо или на панели управления навигацией.

Причины выхода из строя

Неисправности элементов замка отражаются при эксплуатации автомобиля. Проблемы возникают при запуске двигателя и проявляются в виде:

• прерывистой работы стартера;
• несвойственных посторонних щёлчков реле;
• замедленной реакцией при смене положений ключа или полным отсутствием отклика.

Иногда встречаются ситуации, когда автомобиль невозможно заглушить. Диагностировать поломку можно при обследовании элементов контактной группы на предмет окисления.

Механическое

Если ключ застрял в личинке замка, стоит обратить внимание на конструктивные элементы устройства. Поступление пыли в замочную скважину может привести к засорению и ускоренному механическому износу. В таком случае может потребоваться полная замена замка.

Часто причиной неисправности становится износ изоляции проводов, что происходит из-за их механического трения друг о друга.

Важно проверить надежность контактов клемм, а также целостность потрескавшейся изоляции. Необходимо заменить поврежденные участки проводки и подтянуть клеммы для обеспечения плотного соединения.

Также изнашиваются внутренние компоненты паза для ключа. Чтобы продлить срок службы замка, рекомендуется регулярно добавлять смазку в личинку. Не стоит забывать о возможности механического повреждения геометрии замка или износа самого ключа — в таких случаях потребуется запасной ключ или заранее изготовленный дубликат.

Электрическое

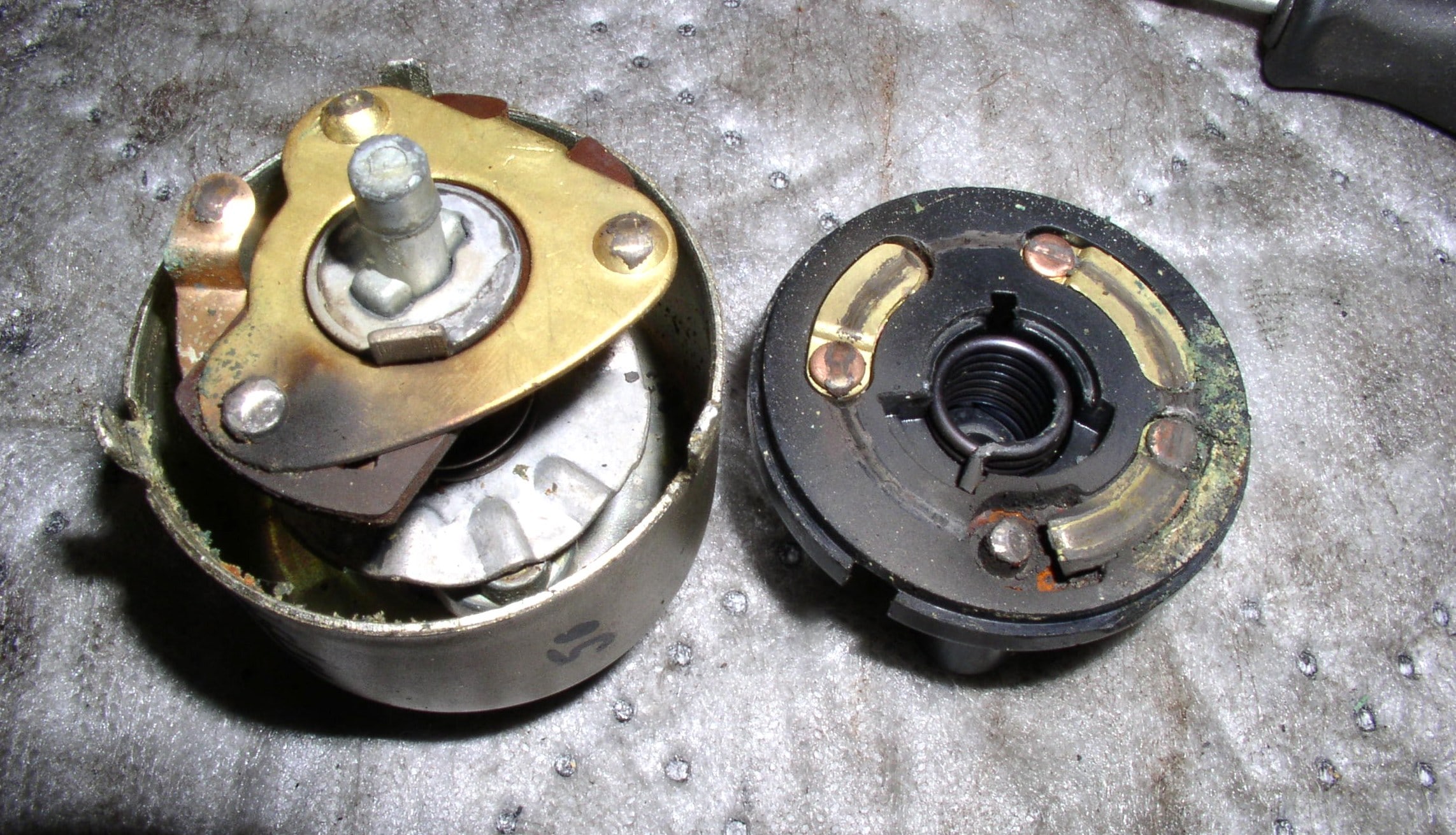

Потребность в преждевременной замене контактной группы возникает при перегрузке устройства. Со временем элементы обмотки контактов подгорают из-за перегрева. Образующийся внутренний нагар приводит к нарушению плотности пятен контакта и пропускной функции нагрузки цепи.

Устанавливая дополнительные звуковые и световые элементы — проверяйте устройства на совпадение по силе тока. Подключают дополнительные устройства в электроконтур с помощью специальных реле или через предохранители.

Проверка работоспособности контактной группы замка зажигания

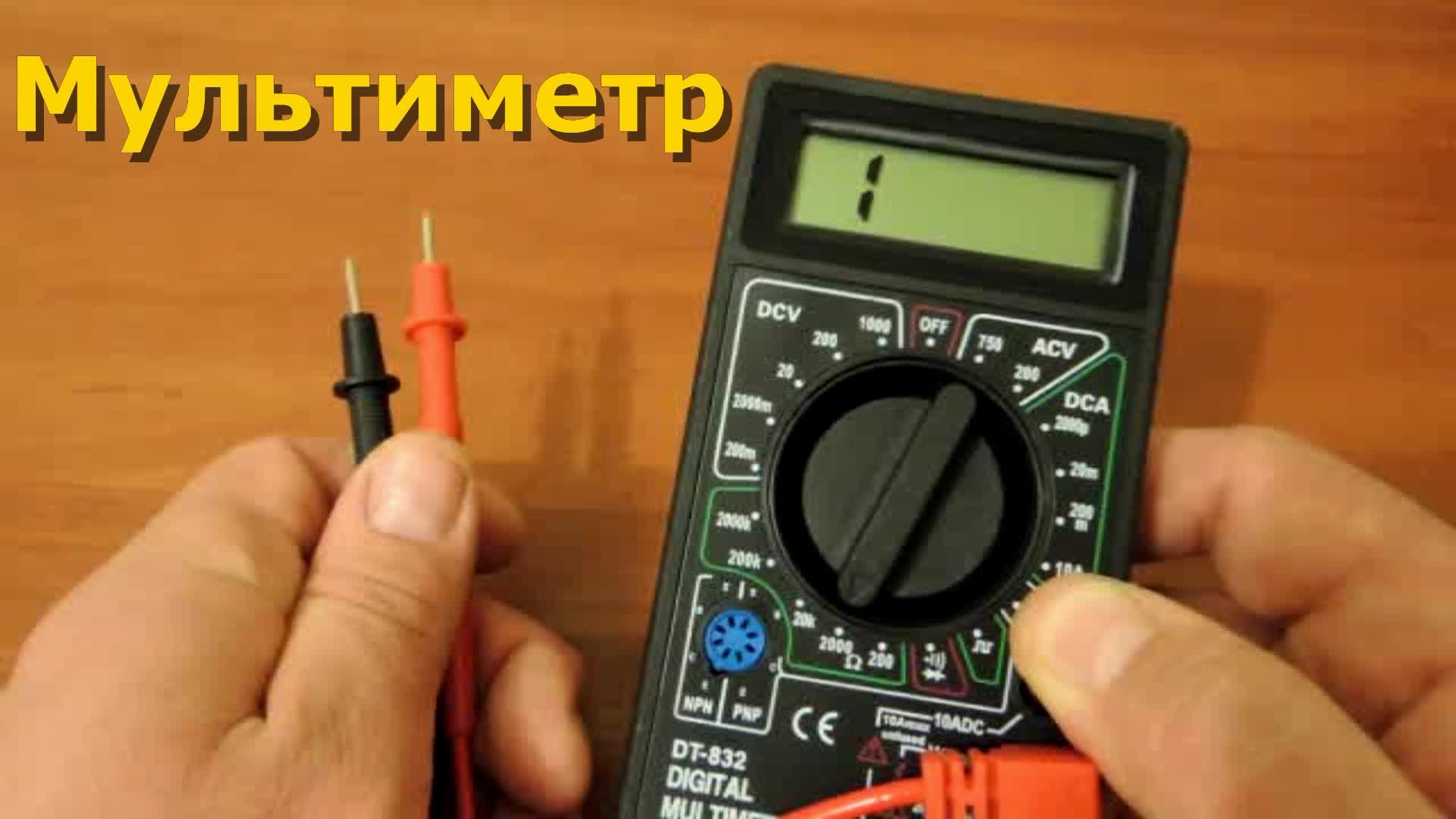

Для проверки работоспособности контактной группы замка зажигания используется мультиметр. С помощью этого прибора осуществляется измерение сопротивления контактов.

Очередность проведения работ

Проверку работоспособности детали осуществляют в следующей последовательности.

1. Отсоединяют аккумулятор (можно снять лишь «-» клемму).
2. Отключают контакты проводной колодки.
3. Разъемы замка проверяют в разных положениях (пары контактов нижнего и верхнего ряда).

Показания мультиметра

При использовании мультиметра следует обращать внимание на следующие признаки и показания устройства:

1. Показатель «бесконечность» указывает на невозможность измерения, что свидетельствует о необходимости замены контактной группы без возможности ремонта.
2. Если стрелка датчика или цифры на экране колеблются, это говорит о прерывистом контакте. В таком случае необходимо проверить клеммы на надежность соединения и очистить их от окисления.
3. Нулевые показания мультиметра могут указывать на неисправность контактной группы замка зажигания.
4. Следующий шаг в диагностике неисправности — проверка электропроводки на наличие повреждений.

Для проверки работоспособности проводки без участия контактной группы можно выполнить прямое замыкание соответствующих проводов. Если стартер запускается и двигатель работает, значит, линия от аккумулятора до свечей зажигания функционирует исправно, а проблема заключается в системе замка зажигания.

Как заменить контактную группу?

Процедура замены контактной группы достаточно проста, при наличии необходимого инструмента и навыков работы с электрооборудованием. Основные технические моменты — маркировка проводов по отношению к гнёздам и последовательное проведение этапов работ.

Можно вручную составить эскиз схемы работающей системы, а по ней — провести подключение новой группы в правильном порядке.

Пошаговая инструкция

Процесс замены контактной группы замка зажигания включает в себя следующие шаги:

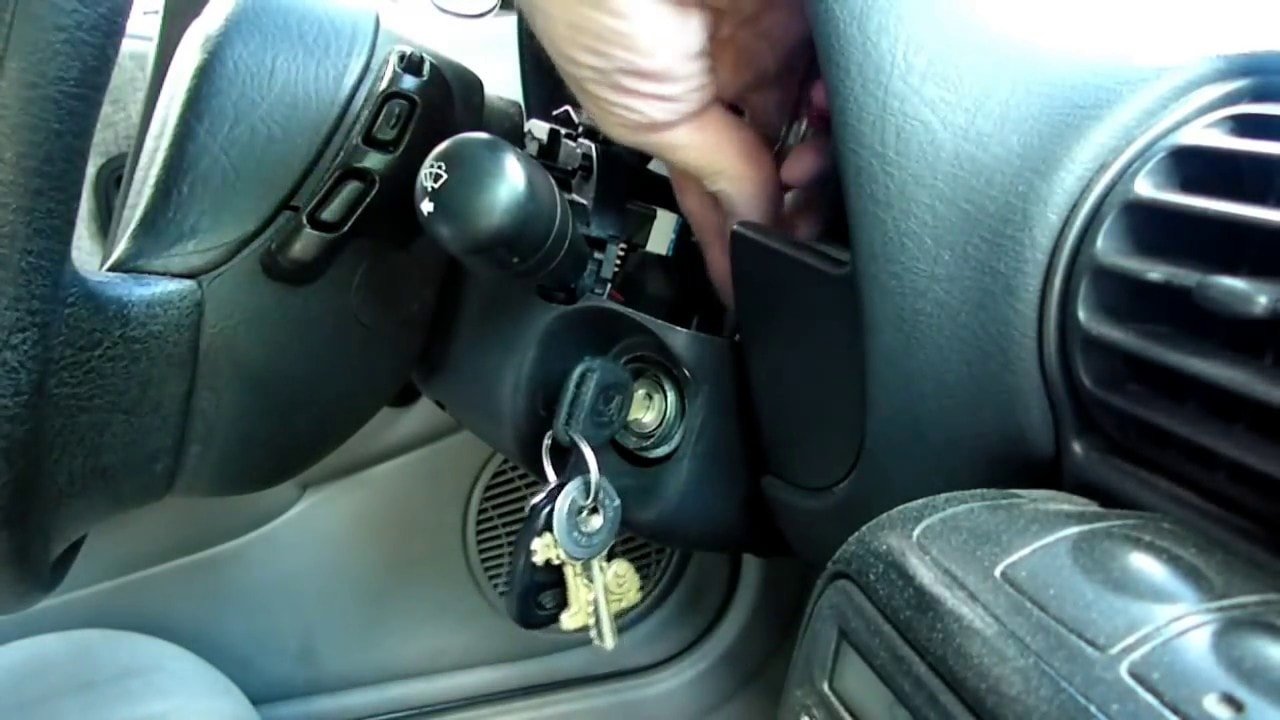

1. Сначала необходимо открутить винты, которые крепят кожух рулевого вала.
2. Затем, прижимая фиксаторы, аккуратно снимаем пластиковую панель, чтобы получить доступ к замку зажигания.
3. Для извлечения сердечника замка используется отвертка, которая зажимает противоугонный механизм через отверстие кронштейна.
4. Далее следует провести осмотр на предмет механического износа деталей, а также проверить клеммы на наличие нагара и окисления.
5. Необходимо проверить работоспособность запирающего устройства руля как в выдвинутом, так и в утопленном состоянии стержня.
6. Проверяется сопротивление в цепи с помощью мультиметра.

Работу контактной группы следует тестировать во всех режимах переключения механизма (в различных положениях ключа зажигания).

Если в процессе эксплуатации обнаруживаются неисправности в работе контактной группы или замка зажигания, необходимо произвести замену на новые компоненты. Сборку выполняют в следующем порядке:

• Подключают провода к разъёмам контактной группы и фиксируют их.
• Предварительно проверяют работоспособность системы с новой контактной группой в разных положениях ключа зажигания.
• Проводку фиксируют с помощью полимерных зажимов.

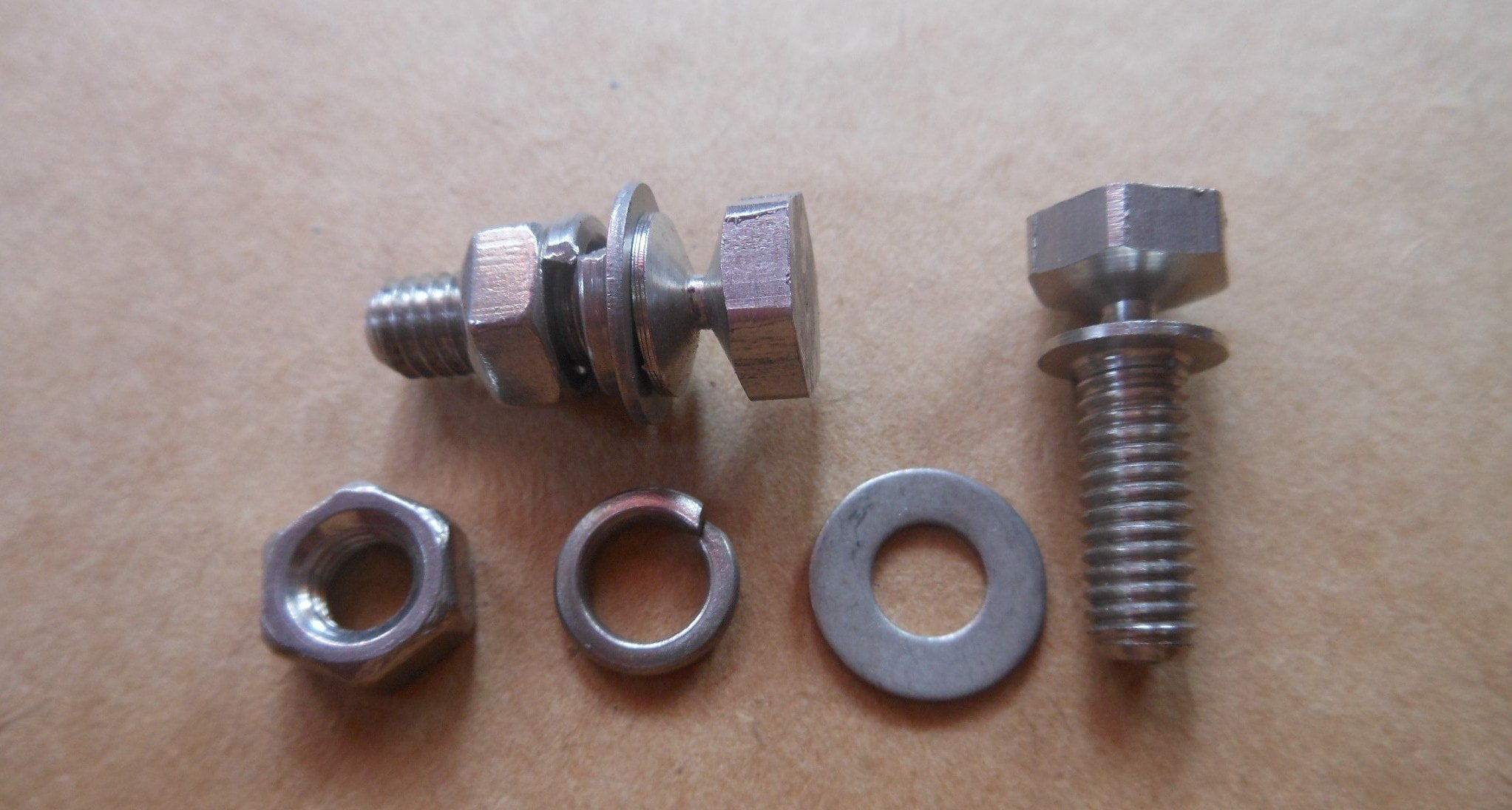

• Устанавливают замок на новые болты (с обламывающимися шляпками) в рулевую колонку.

Затяжка специальных болтов осуществляется до момента обламывания шляпок. В завершение монтируют кожух и пластиковые панели, а также проверяют конструкцию на наличие люфта.

https://youtube.com/watch?v=t5rUC5DJBtg

Замена замка зажигания

Демонтаж и смену замка делаем по схожему принципу. Отсоединив клеммы аккумулятора, устанавливаем в замок зажигания ключ на нулевое положение «0». Отключив блокировку механизма безопасности, снимаем пластиковые панели рулевой колонки. Маркируем провода подключения. Демонтируем старый узел:

• откручиваем винты и убираем защиту;
• зубилом сбиваем хомуты крепления к колонке;
• отключаем маркированные провода.

После диагностики незначительные повреждения старого замка можно попытаться исправить в мастерской. Обязательно сменить смазку для трущихся элементов. При полной непригодности для эксплуатации старого замка понадобится подбор модели и покупка нового элемента. Монтаж устройства выполняют в обратном поэтапном порядке.

Заключение

Замена контактной группы замка зажигания — это достаточно простой процесс, который можно выполнить самостоятельно, если у вас есть нужные инструменты и определенные навыки. Для диагностики неисправности контактной группы используется мультиметр, а саму замену следует производить согласно схеме подключения проводов, которая обычно имеет маркировку. Следуя правильной последовательности действий, вы сможете установить новую модель замка зажигания, что обеспечит надежную и длительную работу системы.

Советы по выбору качественной контактной группы

При выборе контактной группы замка зажигания важно учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы системы. Вот несколько советов, которые помогут вам сделать правильный выбор:

• Качество материалов: Обратите внимание на материалы, из которых изготовлена контактная группа. Высококачественные компоненты, такие как медь и латунь, обеспечивают лучшую проводимость и устойчивость к коррозии. Избегайте дешевых пластиковых или алюминиевых изделий, так как они могут быстро выйти из строя.
• Совместимость: Убедитесь, что выбранная контактная группа совместима с вашей моделью автомобиля. Проверьте номер детали и сравните его с оригинальной деталью. Неправильная совместимость может привести к неправильной работе системы зажигания.
• Производитель: Отдавайте предпочтение известным и проверенным производителям. Изучите отзывы и рейтинги, чтобы убедиться в надежности и качестве продукции. Бренды с хорошей репутацией часто предлагают гарантии на свои товары.
• Цена: Не стоит экономить на качестве, но и слишком высокая цена не всегда гарантирует отличное качество. Сравните цены на аналогичные товары от разных производителей и выберите оптимальный вариант, который соответствует вашему бюджету.
• Гарантия: Обратите внимание на наличие гарантии от производителя. Это может быть показателем того, что производитель уверен в качестве своей продукции. Гарантия также защитит вас от возможных дефектов.
• Отзывы пользователей: Перед покупкой изучите отзывы других автовладельцев, которые уже использовали данную контактную группу. Это поможет вам получить представление о реальном опыте эксплуатации и возможных проблемах.

Следуя этим рекомендациям, вы сможете выбрать качественную контактную группу замка зажигания, которая прослужит вам долго и надежно. Помните, что правильный выбор детали — это залог безопасности и комфорта при эксплуатации автомобиля.

Вопрос-ответ

Могу ли я самостоятельно починить замок зажигания?

Можно ли заменить замок зажигания самостоятельно или обратиться к специалисту? Да, вы можете заменить замок зажигания самостоятельно, используя необходимые инструменты и следуя инструкциям, но если вы не уверены или испытываете дискомфорт, рекомендуется обратиться к специалисту.

Почему меняют контактную группу замка зажигания?

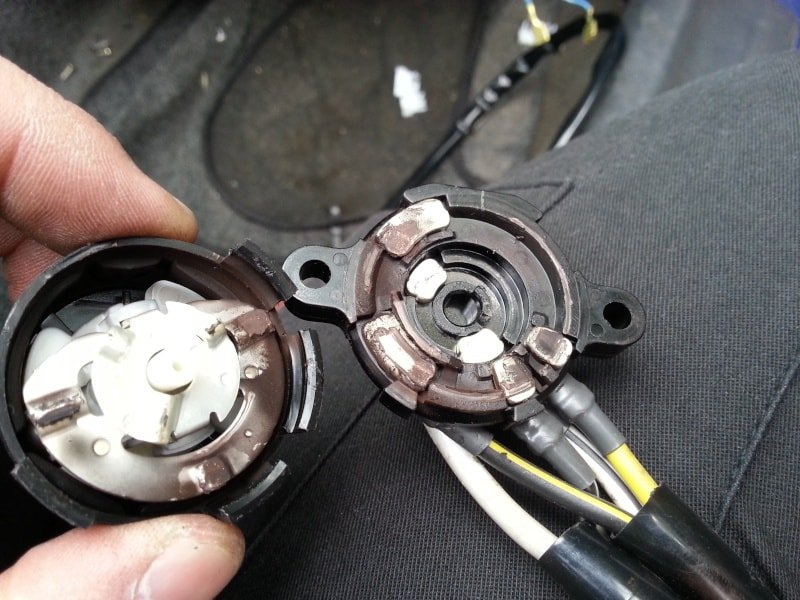

Чаще всего причиной поломки становится окисление или подгорание из-за сильного напряжения. Понять, что случилась поломка, можно, если замок зажигания нагревается, не работает магнитофонная приставка, нет щелчка реле, отсутствует подсветка на приборной панели и данные спидометра, по многим другим причинам.

Нужно ли смазывать контактную группу замка зажигания?

Достаточно часто водители интересуются, чем смазать замок зажигания автомобиля. Ведь работает он постоянно, соответственно, его механическая часть достаточно быстро изнашивается. Поэтому для нормальной работы этого узла необходимо своевременно смазывать личинку. Это позволит увеличить срок службы замка.

Советы

СОВЕТ №1

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запчасти. Это поможет избежать ненужных перерывов и ускорит процесс замены контактной группы.

СОВЕТ №2

Обязательно отключите аккумулятор перед началом замены, чтобы избежать короткого замыкания и повреждения электрических компонентов автомобиля.

СОВЕТ №3

При снятии старой контактной группы внимательно запоминайте порядок подключения проводов. Это поможет избежать ошибок при установке новой детали и обеспечит правильную работу системы зажигания.

СОВЕТ №4

После завершения замены проверьте работу замка зажигания и всех связанных с ним систем. Убедитесь, что все функции работают корректно, прежде чем собирать все обратно.
