Реле топливного насоса: принцип работы, расположение, 3 признака неисправности и ремонт устройства

Реле топливного насоса — важный элемент системы подачи топлива, обеспечивающий работу двигателя. Знание его расположения и принципа работы поможет водителям быстро диагностировать проблемы и избежать поломок. В статье рассмотрим, где находится реле топливного насоса в разных моделях автомобилей, а также выделим три основных признака его неисправности и способы ремонта. Эта информация полезна каждому автомобилисту, стремящемуся поддерживать транспорт в исправном состоянии.

Где находится реле?

Деталь на автомобилях обычно устанавливается вместе с предохранителями, однако в некоторых моделях автомобилей можно встретить и иные варианты размещения этих устройств. В автомобилях с инжекторной системой реле может находиться как под капотом, так и под приборной панелью. Наиболее распространенные места расположения реле бензонасоса включают:

1. Рядом с блоками АБС.
2. Вблизи блока управления системой впрыска топлива.
3. Под приборной панелью, чаще всего со стороны пассажира, под торпедой.

Поскольку реле топливного насоса отвечает за подачу топлива, периодическая диагностика этой детали поможет избежать неприятных поломок, которые могут привести к неожиданному завершению поездки.

Реле топливного насоса играет ключевую роль в системе подачи топлива, обеспечивая его работу в нужный момент. Принцип его действия основан на замыкании и размыкании электрической цепи, что позволяет контролировать подачу топлива в двигатель. Обычно реле располагается в блоке предохранителей, что делает его доступным для диагностики и замены.

Эксперты выделяют три основных признака неисправности реле: отсутствие звука работы насоса при включении зажигания, затрудненный запуск двигателя и перебои в работе на холостом ходу. Если наблюдаются эти симптомы, рекомендуется провести диагностику. Ремонт устройства может включать замену реле или его компонентов, однако в большинстве случаев проще и надежнее установить новое реле. Правильная работа этого элемента системы критически важна для стабильности работы автомобиля.

https://youtube.com/watch?v=Lq3mfcvJg6I

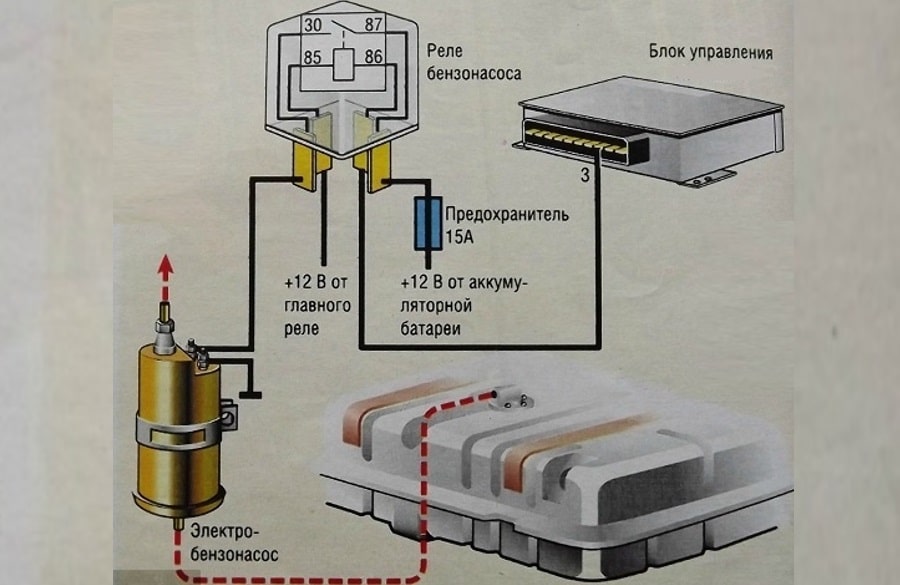

Как работает прибор?

После проворота водителем ключа в замке зажигания реле начинает свою работу. Деталь подаёт сигнал бензонасосу и он включается на 2 — 3 секунды для достижения нужного давления в рампе. Реле отключает насос и далее он заводится только при вращении двигателя стартером либо во время движения. После остановки работы двигателя реле выключает бензонасос и снимает давление. В последних моделях бензонасосов прибор выполняет дополнительно несколько функций:

1. Ускорение. При необходимости повышения скорости на автоматической коробке передач реле может дополнительно включить насос для поставки большего количества топлива.
2. Замедление оборотов мотора. Если двигатель работает на максимальных оборотах, то реле может временно отключить топливонасос. Временное отключение устройства позволяет нормализовать количество оборотов двигателя.

Признаком работы топливного насоса является небольшое гудение. В норме гудение длится всего несколько секунд, но если сбоит реле либо другие части системы, то устройство может не выключаться в течение длительного времени или не включаться совсем.

Интересные факты

Вот несколько интересных фактов о реле топливного насоса:

1. Принцип работы: Реле топливного насоса выполняет функцию управления подачей питания к насосу. Оно активируется при включении зажигания, позволяя насосу работать и обеспечивая подачу топлива к двигателю. При этом реле может отключаться автоматически, если двигатель не запускается в течение определенного времени, что предотвращает перегрев насоса.

2. Расположение: Реле топливного насоса обычно располагается в блоке предохранителей или рядом с ним, в моторном отсеке или под приборной панелью. В некоторых автомобилях оно может находиться в салоне, что затрудняет его доступ для диагностики и замены.

3. Признаки неисправности: Основные признаки неисправности реле топливного насоса включают:

   • Отсутствие звука работы насоса при включении зажигания.
   • Проблемы с запуском двигателя или его остановка во время работы.
   • Периодические перебои в подаче топлива, что может проявляться в потере мощности или “троении” двигателя.

Ремонт реле, как правило, сводится к его замене, так как это устройство не подлежит ремонту из-за своей конструкции и особенностей работы.

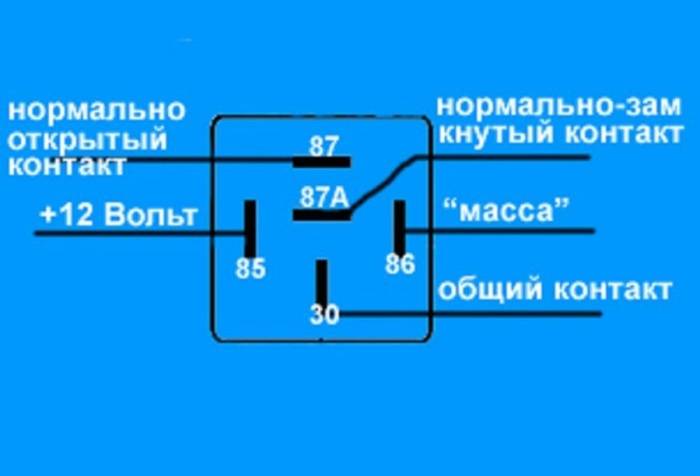

Признаки поломки реле

Работа реле играет ключевую роль в функционировании автомобиля. Если эта деталь выходит из строя, двигатель может не запуститься или остановиться. В некоторых моделях автомобилей система подачи топлива устроена так, что даже при неисправности реле бензонасосы продолжают функционировать, однако расход топлива может значительно увеличиться. Игнорировать возникшую проблему не стоит, так как это может привести к поломке топливного насоса. Основные признаки неисправности реле включают в себя:

1. Двигатель не запускается из-за отсутствия подачи топлива в систему.
2. Постоянное гудение бензонасоса указывает на то, что реле не отключает его. Это может привести к повышенному расходу топлива, разрядке аккумулятора и его быстрому износу.
3. Работа топливного насоса даже при достижении двигателем предельных оборотов.

Все эти симптомы легко заметить, что упрощает процесс замены реле и восстановление нормальной работы автомобиля.

Проверка реле топливных насосов

Помимо самого реле необходимо также проверить и предохранители. При перегреве детали срабатывает предохранитель, который мешает восстановлению нормальной работы устройства без его замены. Предохранители — копеечные детали, которые участвуют в работе многих систем, поэтому необходимо всегда иметь запас элементов. Так как проверить реле топливного насоса можно разными способами, то необходимо сначала узнать, какой вариант будет наиболее удобным. Существуют две основных вариации проверки:

1. Мультиметр либо лампочка. Прибор позволяет получить наиболее точную информацию о работе устройства, но он встречается достаточно редко. Лампочка должна иметь показатель силы тока не более 0,25 А. Лампа либо прибор монтируются взамен реле. При запуске двигателя прибор начинает показывать напряжение, а лампочка загорается и не моргает в процессе работы.
2. Перемычки. Подключение новых проводов позволит увидеть работу системы в обход реле. Если при запуске мотора топливный насос начинает качать горючее, то проблема кроется в самом реле.

Не во всех случаях причиной отказа работы бензонасоса является поломка реле. Важным фактором, который может влиять на работу реле помимо предохранителя, является состояние проводки.

Если тесты показали, что реле исправно, но недостатки в работе ТН остаются без изменений, то мастера рекомендуют тщательно проверить всю электропроводку.

ЭБУ может показать при диагностике различные неисправности, которые влияют на работу реле или сигнализируют о его поломке.

https://youtube.com/watch?v=Kis_F1fsfPA

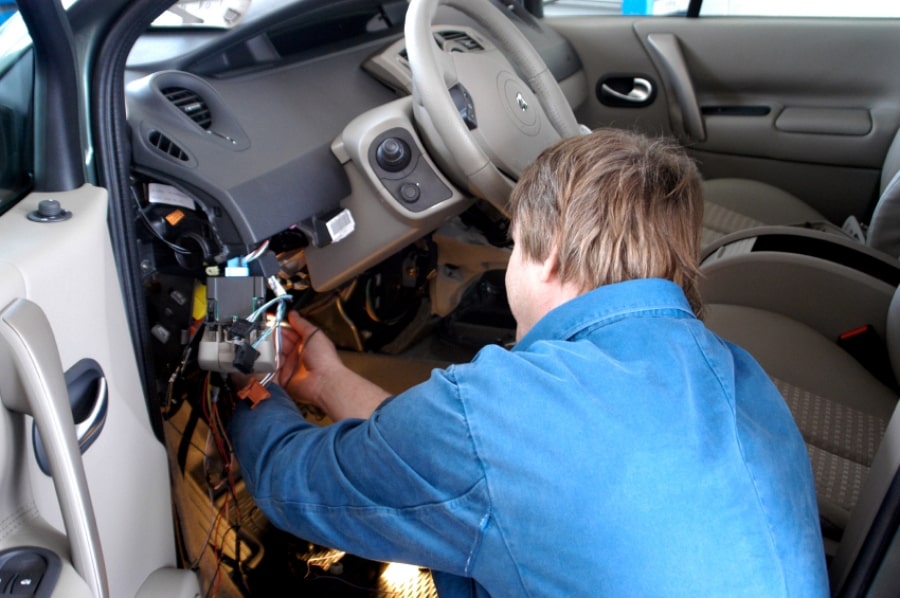

Особенности работы реле с автосигнализацией

В автомобилях, оснащенных сигнализацией с функцией блокировки зажигания, иногда возникают ситуации, когда неисправность реле связана именно с работой сигнализации. Большинство противоугонных систем отключают топливный насос, что препятствует поступлению топлива в двигатель и, как следствие, машина не может двигаться. Если установка системы была выполнена с ошибками, это может привести к тому, что сигнализация мешает нормальному функционированию реле. В таких случаях не всегда требуется замена деталей; иногда достаточно просто отключить выход на насос или переподключить его.

Установка автосигнализаций должна доверяться исключительно квалифицированным специалистам, так как несоблюдение технологии может негативно сказаться на работоспособности оборудования и привести к повреждениям различных систем автомобиля.

Ремонт

Так как реле — маленькая деталь, то выход её из строя означает покупку нового устройства. Небольшая стоимость детальки на отечественные автомобили позволяет иметь их запас. На иномарки новая деталь может вылететь в копеечку, поэтому некоторые мастера предлагают ремонт деталей.

Отремонтированные детали, как правило, имеют короткий срок службы и могут очень неожиданно поломаться в поездке, поэтому не стоит экономить на данной детали.

Существует множество производителей, которые выпускают товар на любой транспорт и кошелёк. Китайские реле топливного насоса имеют короткий срок службы. При перегреве деталь полностью выходит из строя и редко подлежит ремонту. Более дорогие марки производят качественную продукцию, соответствующую ГОСТам. Не стоит экономить на детали, так как некачественные детали ломаются гораздо чаще.

https://youtube.com/watch?v=NeGauyUo1vw

Замена реле: пошаговая инструкция

Замена реле топливного насоса — это процесс, который может потребоваться в случае его неисправности. Правильная замена реле поможет восстановить нормальную работу топливной системы автомобиля. Ниже представлена пошаговая инструкция, которая поможет вам выполнить эту задачу самостоятельно.

1. Подготовка к замене:

   Перед началом работы убедитесь, что у вас есть все необходимые инструменты: отвертки, мультиметр, возможно, плоскогубцы. Также рекомендуется ознакомиться с руководством пользователя вашего автомобиля, чтобы точно знать, где расположено реле топливного насоса.

2. Отключение аккумулятора:

   Перед тем как приступить к замене реле, обязательно отключите аккумулятор. Это предотвратит случайное замыкание и обеспечит вашу безопасность во время работы.

3. Нахождение реле топливного насоса:

   Реле топливного насоса обычно расположено в блоке предохранителей. Этот блок может находиться под капотом или в салоне автомобиля. Обратитесь к руководству пользователя, чтобы точно определить его местоположение.

4. Извлечение старого реле:

   После того как вы нашли блок предохранителей, аккуратно откройте его. Найдите реле топливного насоса и, используя отвертку или плоскогубцы, аккуратно извлеките его из гнезда. Будьте осторожны, чтобы не повредить контакты.

5. Проверка нового реле:

   Перед установкой нового реле рекомендуется проверить его работоспособность с помощью мультиметра. Убедитесь, что оно соответствует характеристикам, указанным в руководстве пользователя.

6. Установка нового реле:

   Вставьте новое реле в гнездо, убедившись, что оно плотно зафиксировано. Проверьте, чтобы контакты были правильно соединены и не имели повреждений.

7. Подключение аккумулятора:

   После установки нового реле подключите аккумулятор. Убедитесь, что все соединения надежны и нет никаких видимых повреждений проводов.

8. Тестирование:

   Запустите двигатель и проверьте работу топливного насоса. Убедитесь, что двигатель запускается без проблем и работает стабильно. Если возникают какие-либо проблемы, проверьте все соединения и, при необходимости, повторите процесс.

Следуя этой инструкции, вы сможете самостоятельно заменить реле топливного насоса и восстановить работоспособность вашего автомобиля. Однако, если у вас возникли сомнения или трудности, лучше обратиться к специалисту для диагностики и ремонта.

Вопрос-ответ

Принцип работы реле топливного насоса?

Как работает реле бензонасоса? Включается зажигание. Срабатывает реле, запуская бензонасос примерно на 2-3 секунды. За счет такой краткосрочной работы создается давление внутри топливной рампы, необходимое для запуска силового агрегата. Щелкает реле бензонасоса, и он прекращает свою работу.

Каковы признаки неисправности топливного насоса?

Признаки неисправности топливного насоса могут включать затрудненный запуск двигателя, его нестабильную работу или остановку, снижение мощности и ускорения, а также появление стуков или шумов из области топливного насоса. Также возможны проблемы с подачей топлива, что может проявляться в перебоях в работе двигателя или его глохнении при движении.

Советы

СОВЕТ №1

Перед тем как приступить к диагностике реле топливного насоса, обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны специфические детали о расположении реле и его характеристиках, что поможет вам избежать ошибок при ремонте.

СОВЕТ №2

При проверке реле используйте мультиметр для измерения сопротивления и напряжения. Это поможет вам точно определить, работает ли реле исправно или требует замены. Не забывайте отключать аккумулятор перед проведением любых электрических работ.

СОВЕТ №3

Если вы заметили признаки неисправности, такие как нестабильная работа двигателя или отсутствие подачи топлива, не откладывайте диагностику. Ранняя диагностика может предотвратить более серьезные проблемы с топливной системой и двигателем.

СОВЕТ №4

При замене реле топливного насоса выбирайте только качественные запчасти от проверенных производителей. Это обеспечит надежную работу системы и продлит срок службы вашего автомобиля.
