Опрессовка головки блока цилиндров (ГБЦ) и блока цилиндров — важная процедура для выявления скрытых дефектов, недоступных визуальному осмотру. В этой статье рассмотрим три основных этапа опрессовки и два совета для самостоятельного выполнения работ. Эти знания помогут сэкономить время и деньги, а также увеличат шансы на успешный ремонт двигателя, что актуально для автолюбителей, стремящихся поддерживать автомобиль в хорошем состоянии.
Необходимость диагностики
Выход из строя головки блока цилиндров (ГБЦ) может быть вызван использованием некачественной охлаждающей жидкости или топлива. Тепловые и механические нагрузки способствуют образованию трещин. Износ цилиндров, поршневых колец и подшипников приводит к снижению мощности двигателя и увеличению расхода топлива. В таких ситуациях требуется провести диагностику и ремонт. Опрессовка ГБЦ — это метод, позволяющий проверить герметичность системы охлаждения в условиях работы при повышенных температурах и давлениях.
Признаки разгерметизации могут включать:
- уменьшение объема охлаждающей жидкости;
- попадание охлаждающей жидкости в систему смазки;
- увеличение влажности выхлопных газов, появление пара.
Часто визуальный осмотр деталей не показывает явных дефектов. Для проверки герметичности каналов охлаждения и смазки необходимо провести опрессовку.
Цена опрессовки ГБЦ зависит от используемого оборудования и объема выполняемых работ. Тем не менее, эти расходы значительно ниже, чем стоимость новой головки, поэтому важно регулярно следить за техническим состоянием двигателя.
Опрессовка головки блока цилиндров и блока цилиндров — важный процесс, который требует внимательного подхода. Эксперты выделяют три основных этапа, необходимых для успешного выполнения этой процедуры. Первый этап включает в себя подготовку деталей: необходимо тщательно очистить поверхности от загрязнений и старых прокладок. Второй этап — это непосредственно опрессовка, которая должна проводиться с использованием специального оборудования, обеспечивающего равномерное распределение давления. На третьем этапе важно провести визуальный осмотр на наличие утечек и дефектов.
Для самостоятельного проведения работ специалисты советуют заранее ознакомиться с технической документацией и использовать качественные инструменты. Также рекомендуется проводить опрессовку в хорошо освещенном и проветриваемом помещении, чтобы избежать ошибок и обеспечить безопасность. Наконец, важно помнить о необходимости соблюдения всех рекомендаций производителя, чтобы гарантировать долговечность и надежность двигателя.
https://youtube.com/watch?v=LXLW6Xlmu0w
| Этап опрессовки | Описание | Советы для самостоятельного проведения |
|---|---|---|
| 1. Подготовка к опрессовке | Включает демонтаж ГБЦ/блока, очистку от загрязнений, заглушку всех отверстий, кроме одного для подачи воздуха и одного для манометра. | Используйте специальные заглушки или изготовьте их из подручных материалов (например, резиновые пробки, металлические пластины с прокладками). Тщательно очистите поверхности от масла, нагара и остатков прокладок. |
| 2. Проведение опрессовки | Подача сжатого воздуха или воды под давлением в систему охлаждения ГБЦ/блока и контроль падения давления или появления пузырьков. | Воздушная опрессовка: Используйте компрессор с регулятором давления. Накачивайте давление постепенно, не превышая рекомендованное производителем (обычно 2-4 атм). Окуните ГБЦ/блок в ванну с водой или нанесите мыльный раствор на поверхности для обнаружения утечек. Водяная опрессовка: Заполните систему охлаждения водой, затем подайте давление. Следите за уровнем воды и появлением капель. |
| 3. Анализ результатов и устранение неисправностей | Определение места утечки и принятие решения о ремонте (сварка, замена, шлифовка). | Внимательно осмотрите все поверхности. Мелкие трещины могут быть незаметны невооруженным глазом, используйте лупу. При обнаружении утечки, оцените ее размер и местоположение. Небольшие трещины могут быть заварены, более крупные потребуют замены детали. |
Интересные факты
Вот несколько интересных фактов о процессе опрессовки головки блока цилиндров (ГБЦ) и блока цилиндров, а также советы для самостоятельного проведения этих работ:
-
Точность и герметичность: Опрессовка ГБЦ и блока цилиндров позволяет выявить даже самые мелкие трещины и утечки, которые могут привести к серьезным проблемам, таким как перегрев двигателя или потеря компрессии. Использование специального оборудования для опрессовки помогает обеспечить высокую точность и герметичность соединений.
-
Три основных этапа: Процесс опрессовки обычно включает три ключевых этапа:
- Подготовка: очистка поверхностей и проверка на наличие видимых повреждений.
- Опрессовка: заполнение системы рабочей жидкостью под давлением для выявления утечек.
- Анализ результатов: проверка на наличие пузырьков или утечек, что указывает на проблемы с герметичностью.
-
Советы для самостоятельного проведения работ:
- Используйте качественные уплотнительные материалы и герметики, чтобы избежать повторных утечек.
- Перед началом работ ознакомьтесь с технической документацией вашего автомобиля, чтобы знать допустимые параметры давления и спецификации.
- Не забывайте о безопасности: работайте в хорошо проветриваемом помещении и используйте защитные средства, такие как перчатки и очки.
Эти факты и советы помогут вам лучше понять процесс опрессовки и успешно выполнить его самостоятельно.
Технология опрессовки
Опрессовка блока цилиндров и головки блока цилиндров рекомендуется проводить в специализированной механической мастерской, где имеется соответствующее оборудование. В таких мастерских используются специальные стенды, оснащённые всем необходимым для выполнения опрессовки.
Также советуем ознакомиться с материалом нашего эксперта, который подробно объясняет, как правильно снять головку блока цилиндров.
Кроме того, вам может быть интересна статья, в которой наш специалист рассказывает о процессе прокладки головки блока цилиндров.
Не упустите возможность прочитать и о гильзовке блока цилиндров, о которой рассказывает один из наших авторов.
В состав оборудования входят:
- нагревательные элементы;
- ванна с крышкой;
- механизмы подъёма и поворота;
- датчики температуры и давления;
- управляющая панель.
Профессиональные стенды изготавливаются из нержавеющей стали, что обеспечивает их долговечность и возможность выполнения точной и безопасной опрессовки как головок, так и блоков цилиндров.
Для определения мест утечек используются пузырьки, которые указывают на выход воздуха из головки. Для удобства поиска утечек головку можно поворачивать на угол до 360°.
Этапы выполнения работ:
- сначала необходимо заглушить выходы каналов системы охлаждения резиновыми прокладками и плексигласовыми пластинами;
- затем подайте воздух под давлением 6 атмосфер;
- после этого опустите головку блока цилиндров в ванну с горячей водой и оставьте её там примерно на 30 минут.
В процессе нагрева трещины расширяются, и появляются пузырьки воздуха, которые под давлением выходят наружу. На основе полученных результатов диагностики принимается решение о необходимости ремонта двигателя. В некоторых случаях трещину в головке или блоке цилиндров можно устранить с помощью сварки, однако это должен выполнять только квалифицированный специалист.
https://youtube.com/watch?v=NWeodKlz5zU

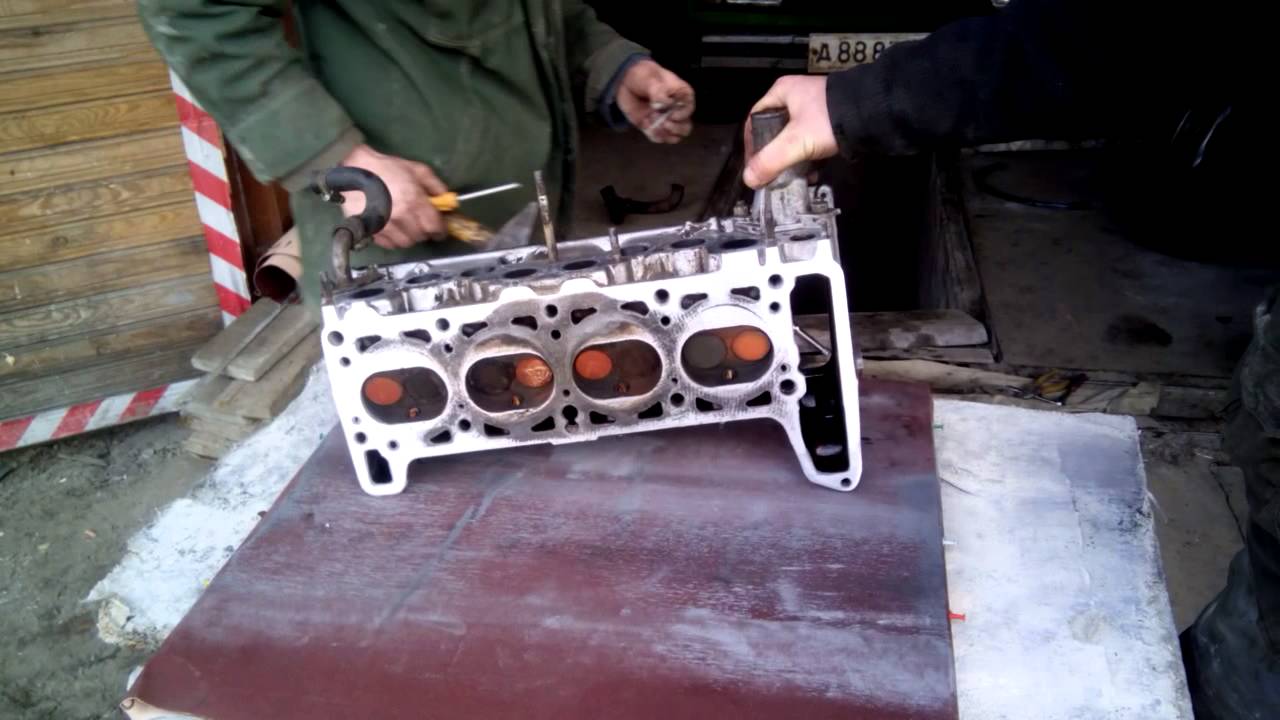

Опрессовка ГБЦ в домашних условиях
Можно проводить опрессовку головки блока цилиндров и в домашних условиях. Для этого потребуется ванна и оснастка для герметизации выходных отверстий. Нужно вырезать пластину из плексигласа и отверстия под шпильки и цилиндры. Разметить их расположение можно по прокладке. Потом нужно закрыть выходные отверстия ГБЦ резиновыми прокладками и прикрутить пластину и штуцер для подачи воздуха под давлением. Когда все отверстия будут надёжно загерметизированы, можно приступать к нагреву головки в ванне и подаче воздуха через снабжённую штуцером заглушку.
Можно опрессовать ГБЦ своими руками и без ванны, но точность такого способа невелика. Для этого нужно в загерметизированную головку подавать горячую воду под давлением вместо воздуха. Дефекты определяют по течи или появлению воды на поверхности.
Ещё один способ опрессовать головку блока цилиндров предусматривает ввод керосина вместо воды. Для этого головку нужно перевернуть вверх камерами, ввернуть свечи и залить в неё керосин. Керосин обладает большой текучестью и может проникать в самые мелкие трещины. Наличие дефектов определяют по потёкам на поверхности и уменьшению уровня керосина в камере.
https://youtube.com/watch?v=pQk0EI4kvK4
Решение о ремонте двигателя
При утечке герметичности охлаждающая жидкость может смешиваться с маслом, а масло, в свою очередь, проникает в систему охлаждения. Это приводит к перегреву двигателя, что, в свою очередь, увеличивает износ его компонентов и может вызвать заклинивание. Если в процессе опрессовки были обнаружены трещины и нарушения герметичности, необходимо провести ремонт двигателя.
Восстановление одной из ключевых частей автомобиля должно осуществляться опытными специалистами с использованием специализированного оборудования. Регулярная диагностика и своевременный ремонт помогут избежать неожиданных поломок и продлить срок службы агрегата.
Подбор инструментов и материалов
Перед началом процесса опрессовки головки блока цилиндров (ГБЦ) и блока цилиндров необходимо тщательно подготовиться, что включает в себя выбор правильных инструментов и материалов. Это обеспечит не только качество выполнения работ, но и безопасность. Рассмотрим, какие инструменты и материалы вам понадобятся для успешного завершения этой задачи.
1. Инструменты:
- Комплект ключей и головок: Для демонтажа и монтажа ГБЦ потребуется набор торцевых ключей и головок различных размеров. Убедитесь, что у вас есть все необходимые размеры, чтобы избежать повреждений крепежных элементов.
- Динамометрический ключ: Этот инструмент необходим для точного затяжки болтов ГБЦ в соответствии с рекомендациями производителя. Неправильная затяжка может привести к деформации или повреждению деталей.
- Штангенциркуль и микрометр: Эти инструменты помогут вам измерить толщину прокладок и другие критически важные параметры, что особенно важно для обеспечения герметичности соединений.
- Набор для проверки герметичности: Это может быть как манометр, так и специальные устройства для проверки давления в системе охлаждения. Они помогут выявить возможные утечки.
- Пневматический или электрический инструмент: Использование пневматического или электрического инструмента может значительно ускорить процесс демонтажа и монтажа, особенно если у вас много болтов.
2. Материалы:
- Прокладки: Обязательно приобретите новые прокладки для ГБЦ и блока цилиндров. Использование старых прокладок может привести к утечкам и другим проблемам.
- Герметик: В некоторых случаях может потребоваться герметик для обеспечения дополнительной герметичности. Выбирайте герметик, который подходит для работы с высокими температурами и давлением.
- Масло и охлаждающая жидкость: Не забудьте о замене масла и охлаждающей жидкости после завершения работ. Это поможет избежать проблем с системой смазки и охлаждения.
- Чистящие средства: Для подготовки поверхностей перед установкой новых прокладок вам понадобятся специальные чистящие средства, которые помогут удалить старый герметик и загрязнения.
Подбор правильных инструментов и материалов — это ключевой этап, который определяет успех всей операции. Не спешите с покупкой, лучше заранее ознакомьтесь с рекомендациями производителя вашего автомобиля и проконсультируйтесь с опытными механиками, чтобы избежать ошибок и ненужных затрат.
Вопрос-ответ
Как проводится опрессовка двигателя?
Процедура выполнения опрессовки подается сжатый воздух под давлением до 7 атм. Проводится проверка на герметичность путем осмотра возможных утечек воздуха из трещин. Полученная информация анализируется, после чего делается выбор между заменой на новую ГБЦ/новый БЦ или проведением ремонта при его целесообразности.
Можно ли самому отшлифовать ГБЦ?
ШЛИФОВКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВ. Шлифовка головки вам вряд ли удастся своими руками, так как производится на специальном фрезерно-шлифовальном станке. Технология вам не должна быть интересной, но некоторые нюансы вы должны знать, чтобы потом применить их при сборке головки блока.
В каком порядке закручивать ГБЦ?
Самый первый момент затяжки болтов ГБЦ должен составлять максимум 1 кгс. Лишь после этого последовательно устанавливаются все комплектующие: первый — 3-4 кгс, второй — 7 кгс, третий — 9 кгс.
Советы
СОВЕТ №1
Перед началом опрессовки обязательно тщательно очистите поверхности ГБЦ и блока цилиндров от старого герметика и загрязнений. Это поможет избежать утечек и обеспечит надежное соединение после сборки.
СОВЕТ №2
Используйте качественные инструменты и оборудование для проведения опрессовки. Неправильное использование или низкое качество инструментов может привести к ошибкам в процессе и, как следствие, к повреждению деталей.
СОВЕТ №3
Обязательно следуйте рекомендациям производителя по моменту затяжки болтов ГБЦ. Неправильный момент может привести к деформации головки блока цилиндров или блока, что негативно скажется на работе двигателя.
СОВЕТ №4
После завершения опрессовки проведите тест на герметичность системы. Это можно сделать, запустив двигатель и проверив наличие утечек. Раннее выявление проблем поможет избежать серьезных поломок в будущем.
