Эффективность работы двигателя автомобиля зависит от качества подачи воздуха в цилиндры. Нагнетатель воздуха, или компрессор, обеспечивает необходимое количество сжатого воздуха для оптимального сгорания топлива. В статье рассмотрим устройство и принцип работы нагнетателя, а также два основных типа его конструкции. Понимание этих аспектов поможет автовладельцам оценить преимущества использования нагнетателя, что может повысить производительность и экономичность автомобиля.

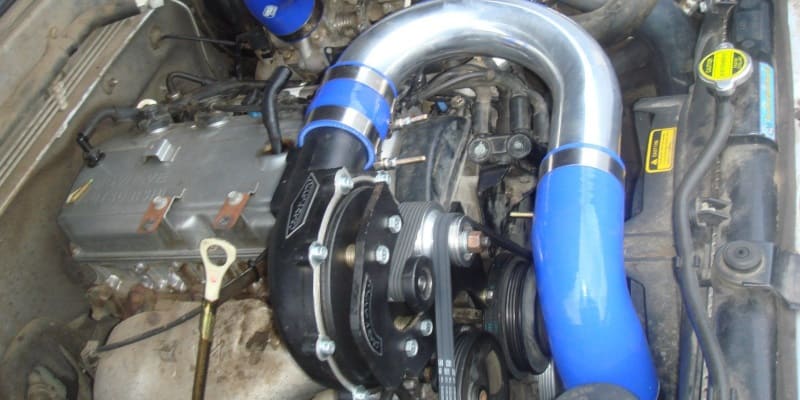

Действие прибора
Принцип функционирования нагнетателя схож с работой турбокомпрессора. Устройство забирает воздух из окружающей среды, сжимает его, а затем направляет во впускной клапан двигателя автомобиля.
Этот процесс осуществляется благодаря созданному разрежению в области коллектора. Давление формируется за счёт вращения нагнетателя. Воздух попадает во впускной тракт двигателя благодаря разнице давлений.
При сжатии воздух, находящийся внутри автомобильного нагнетателя, значительно нагревается. Это приводит к снижению его плотности во время нагнетания. Для охлаждения воздуха используется интеркулер.
Интеркулер представляет собой радиатор, работающий на жидкостном или воздушном принципе, который помогает избежать перегрева всей системы, независимо от режима работы нагнетателя.
Также вам может быть интересна статья нашего специалиста, в которой подробно рассматривается ножной насос для автомобилей.
Кроме того, рекомендуем ознакомиться с материалом нашего эксперта, в котором объясняется, как правильно выбрать компрессор для аэрографа.
Нагнетатель воздуха в автомобиле является ключевым элементом, обеспечивающим эффективную работу двигателя. Эксперты отмечают, что его основная функция заключается в увеличении объема воздуха, поступающего в цилиндры, что способствует более полному сгоранию топлива и, как следствие, повышению мощности и экономичности двигателя. Устройство нагнетателя включает в себя компрессор, который сжимает воздух, и интеркулер, охлаждающий его перед подачей в двигатель.
Существует два основных типа конструкции нагнетателей: механические и турбонаддувы. Механические нагнетатели, такие как Roots и Lysholm, работают от коленчатого вала двигателя, обеспечивая мгновенное увеличение давления. Турбонаддувы, в свою очередь, используют энергию отработанных газов для вращения турбины, что делает их более эффективными на высоких оборотах. Оба типа имеют свои преимущества и недостатки, и выбор зависит от конкретных требований к автомобилю и стилю вождения.
https://youtube.com/watch?v=5zNUcPj1rEE
Тип привода механического агрегата
Механическая разновидность ДВС-компрессоров обладает конструктивными отличиями от иных вариантов. Главное из них — система привода оборудования.
Читайте также:
У автонагнетателей могут быть следующие типы приводов:
- ременной, состоящий из плоских, зубчатых или поликлиновых ремней;
- цепной;
- прямой привод, который крепится непосредственно к фланцу коленчатого вала;
- зубчатая передача;
- электропривод.
У каждой конструкции есть свои достоинства и недостатки. Её выбор зависит от задач и модели авто.
https://youtube.com/watch?v=XxMSkHD-sPY
| Характеристика | Турбокомпрессор | Механический нагнетатель (Суперчарджер) |
|---|---|---|
| Принцип работы | Использует энергию отработавших газов для вращения турбины, которая приводит в движение компрессор. | Приводится в движение непосредственно от коленчатого вала двигателя через ременную передачу. |
| Источник энергии | Отработавшие газы | Коленчатый вал двигателя |
| Задержка отклика (турбояма) | Присутствует (особенно на низких оборотах), так как требуется время для раскрутки турбины. | Отсутствует, так как нагнетатель работает синхронно с двигателем. |
| Эффективность | Высокая, так как использует “бесплатную” энергию отработавших газов. | Ниже, так как отбирает часть мощности двигателя для своего привода. |
| Сложность конструкции | Более сложная, включает турбину, компрессор, интеркулер, систему смазки и охлаждения. | Относительно простая, состоит из компрессора и приводного механизма. |
| Типичные обороты | Высокие (десятки и сотни тысяч об/мин) | Средние (сотни и тысячи об/мин) |
| Температура воздуха на выходе | Высокая, требует интеркулера для охлаждения. | Ниже, чем у турбокомпрессора, но интеркулер все равно желателен. |
| Примеры типов | Радиальный (центробежный), осевой | Рутс, винтовой (Lysholm), центробежный |
| Применение | Широко используется в большинстве современных двигателей для повышения мощности и экономичности. | Чаще встречается в спортивных и тюнингованных автомобилях, где важен мгновенный отклик. |
| Стоимость | Обычно выше из-за сложности конструкции. | Обычно ниже, чем у турбокомпрессора, но зависит от типа. |
Интересные факты
Вот несколько интересных фактов о нагнетателях воздуха в автомобилях:
-
Принцип работы: Нагнетатель воздуха, или компрессор, работает по принципу сжатия воздуха, что позволяет увеличить его плотность перед подачей в двигатель. Это приводит к более эффективному сгоранию топлива, что, в свою очередь, увеличивает мощность и производительность двигателя. В отличие от турбонаддува, который использует отработанные газы для вращения турбины, нагнетатель работает от механической энергии двигателя, что обеспечивает мгновенный отклик на нажатие педали акселератора.
-
Типы конструкции: Существует два основных типа нагнетателей: механические (или ротационные) и электрические. Механические нагнетатели, такие как нагнетатели типа Roots или Lysholm, работают от коленчатого вала двигателя и обеспечивают постоянное сжатие воздуха. Электрические нагнетатели, в свою очередь, работают от электрической сети автомобиля и могут включаться по мере необходимости, что позволяет экономить топливо и снижать выбросы.
-
Эффект на экономию топлива: Хотя нагнетатели увеличивают мощность двигателя, они также могут негативно сказаться на экономии топлива, особенно механические. Однако современные технологии, такие как использование электрических нагнетателей, позволяют минимизировать этот эффект, обеспечивая дополнительную мощность только тогда, когда это действительно необходимо, что делает их более эффективными в плане расхода топлива.

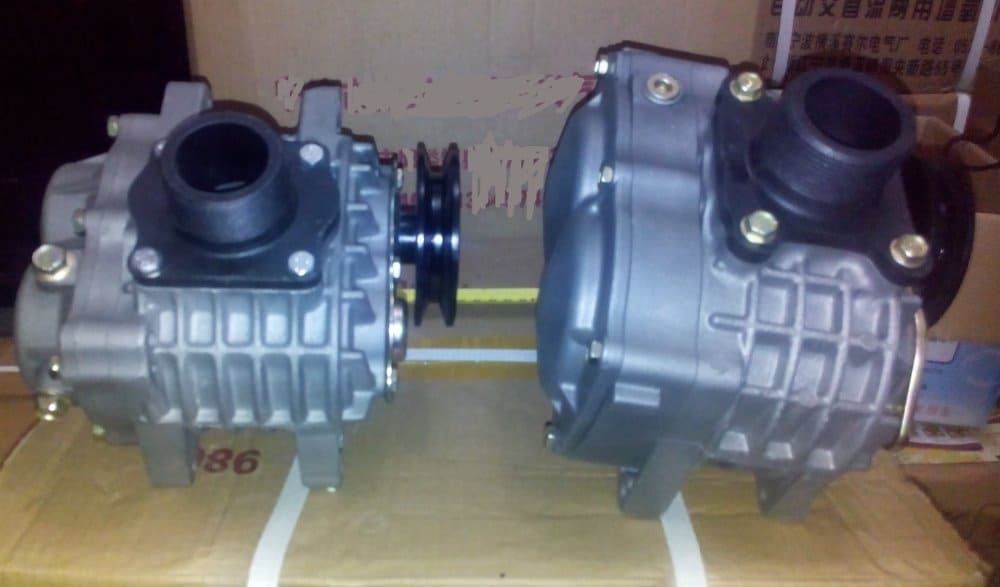

Кулачковый и винтовой механизмы
Данная категория нагнетателей является одной из самых первых в своем роде. Эти устройства начали устанавливать в автомобили с начала 90-х годов и получили свое название в честь своих создателей — Roots.
Нагнетатели Roots отличаются высокой скоростью формирования давления, однако иногда они могут превышать допустимые значения. В таких случаях в нагнетательном канале могут возникать воздушные пробки, что приводит к снижению мощности устройства.
Чтобы избежать подобных проблем, необходимо контролировать уровень давления надува при эксплуатации этих приборов.
Существует несколько способов для этого:
- Периодически отключать нагнетатель.
- Обеспечить отвод воздуха с помощью специального клапана.
Большинство современных механических воздушных нагнетателей для автомобилей оснащены электронными системами управления. Они включают в себя электронные блоки и датчики.
- Читайте также:
Roots-компрессоры имеют довольно высокую стоимость. Это связано с жесткими допусками при их производстве. Кроме того, за этими нагнетателями требуется регулярный уход, так как посторонние предметы или загрязнения в пусковой системе могут повредить чувствительные компоненты.
Винтовые агрегаты имеют схожую конструкцию с моделями Roots и называются Lysholm. В этих нагнетателях давление создается с помощью специальных шнеков.
Стоимость таких компрессоров выше, чем у кулачковых, поэтому их используют реже и чаще устанавливают в эксклюзивные или спортивные автомобили.
Центробежная конструкция
Работа этого вида приборов очень похожа на функционирование турбокомпрессора. Рабочий элемент агрегата — крыльчатка-колесо. Он очень быстро вращается при работе, засасывая в себя воздух.
Следует отметить, что эта разновидность является самой популярной среди всех механических приборов. Она обладает массой преимуществ.
К примеру:
- компактные габариты;
- небольшая масса;
- высокий уровень эффективности;
- доступная цена;
- надёжная фиксация на автомобильном моторе.
К недостаткам можно отнести лишь практически полную зависимость показателей производительности от оборотов коленвала автодвигателя. Но современные разработчики учитывают этот факт.
https://youtube.com/watch?v=07J-wQt6Esk
Применение компрессоров на авто
Механические компрессоры находят широкое применение как в дорогих автомобилях, так и в спортивных моделях. Эти устройства часто используются в процессе автотюнинга. Большинство спортивных автомобилей оснащены именно механическими компрессорами или их различными модификациями.
Популярность этих агрегатов привела к тому, что множество компаний сегодня предлагает готовые комплекты для установки на атмосферные двигатели. В таких наборах содержатся все необходимые компоненты, которые подходят практически для всех моделей двигателей.
Однако серийные автомобили, особенно в среднем ценовом сегменте, довольно редко комплектуются механическими нагнетателями.
Преимущества и недостатки различных типов нагнетателей
Нагнетатели воздуха, или компрессоры, играют ключевую роль в повышении мощности двигателя автомобиля, обеспечивая более эффективное сгорание топлива. Существует несколько типов нагнетателей, каждый из которых имеет свои преимущества и недостатки. Рассмотрим два основных типа: механические и турбонаддувы.
Механические нагнетатели
Механические нагнетатели, также известные как компрессоры, работают от вращения коленчатого вала двигателя. Они обеспечивают постоянное давление воздуха в камере сгорания, что позволяет увеличить мощность и крутящий момент.
- Преимущества:
- Немедленная реакция: Механические нагнетатели обеспечивают мгновенное увеличение мощности, так как они работают синхронно с двигателем.
- Простота установки: Они относительно легко устанавливаются на существующие двигатели, что делает их популярными среди тюнеров и энтузиастов.
- Отсутствие задержек: В отличие от турбонаддува, механические нагнетатели не имеют задержек в подаче мощности, что обеспечивает более предсказуемое поведение автомобиля.
- Недостатки:
- Потеря мощности: Поскольку механические нагнетатели работают от коленчатого вала, они забирают часть мощности у двигателя, что может снизить общую эффективность.
- Увеличение расхода топлива: Из-за дополнительной нагрузки на двигатель может увеличиться расход топлива, особенно при высоких оборотах.
- Сложность обслуживания: Механические нагнетатели могут требовать более частого обслуживания и замены, что увеличивает эксплуатационные расходы.
Турбонаддувы
Турбонаддувы используют выхлопные газы для вращения турбины, которая, в свою очередь, нагнетает воздух в двигатель. Это позволяет значительно увеличить мощность без значительного увеличения объема двигателя.
- Преимущества:
- Эффективность: Турбонаддувы могут значительно увеличить мощность двигателя без увеличения его объема, что делает их более эффективными с точки зрения расхода топлива.
- Снижение выбросов: Благодаря более полному сгоранию топлива, турбонаддувы могут способствовать снижению выбросов вредных веществ в атмосферу.
- Увеличение мощности: Турбонаддувы могут значительно увеличить мощность двигателя, что делает их популярными в спортивных автомобилях.
- Недостатки:
- Турбо-лаг: Одним из основных недостатков турбонаддува является задержка в подаче мощности, известная как турбо-лаг, что может негативно сказаться на управляемости автомобиля.
- Сложность установки: Установка турбонаддува может быть более сложной и требовать значительных модификаций двигателя и системы выхлопа.
- Требования к качеству топлива: Турбонаддувы могут требовать использования более качественного топлива, что увеличивает эксплуатационные расходы.
В заключение, выбор между механическим нагнетателем и турбонаддувом зависит от конкретных потребностей и предпочтений водителя. Каждый тип имеет свои уникальные характеристики, которые могут быть более или менее подходящими в зависимости от условий эксплуатации автомобиля и желаемых результатов.
Вопрос-ответ
Как работает нагнетатель в машине?
Принцип действия центробежного нагнетателя: воздух проходит по воздушному сужающемуся каналу и раскручивает лопасти крыльчатки. Раскрученные лопасти, ведомые центробежной силой, отбрасывают воздух на периферию кожуха. Там установлен диффузор, снижающий потери давления. Порой он имеет лопатки с регулируемым углом атаки.
В чем принцип работы двухлопастного нагнетателя?
Технология прямого вытеснения: двухлопастные воздуходувки Рутса работают по принципу прямого вытеснения, обеспечивая равномерный и надежный поток воздуха или газа. Высокая эффективность: эти воздуходувки известны своей энергоэффективностью, что делает их экономичным выбором для многих отраслей промышленности.
Как называется устройство для нагнетания воздуха?
Мехи́, или Меха, Мех — поддувальный снаряд для кузниц, органов, устройство (изделие) для нагнетания воздуха куда-либо, растягивающееся, с кожаными и складчатыми стенками.
Советы
СОВЕТ №1
Перед установкой нагнетателя воздуха в автомобиль, обязательно ознакомьтесь с техническими характеристиками вашего двигателя. Это поможет выбрать подходящий тип нагнетателя, который будет соответствовать мощности и требованиям вашего автомобиля.
СОВЕТ №2
Регулярно проверяйте состояние нагнетателя воздуха и его компонентов. Своевременная диагностика и замена изношенных деталей помогут избежать серьезных поломок и продлить срок службы устройства.
СОВЕТ №3
Обратите внимание на качество установки нагнетателя. Неправильная установка может привести к снижению эффективности работы двигателя и увеличению расхода топлива. Лучше доверить эту задачу профессионалам, если у вас нет достаточного опыта.
СОВЕТ №4
Изучите отзывы и рекомендации других автовладельцев о различных моделях нагнетателей воздуха. Это поможет вам сделать осознанный выбор и избежать распространенных ошибок при покупке.
