В непредсказуемых дорожных ситуациях, когда автомобиль застревает в грязи, снегу или на склоне, надежная лебедка может стать спасением. В этой статье рассмотрим три варианта самодельных лебедок из стартера, которые легко установить на бампере автомобиля. Вы узнаете о ключевых особенностях каждой конструкции, что поможет выбрать подходящий вариант для обеспечения безопасности на дороге.
Разновидности лебёдок
В зависимости от конкретной ситуации можно применять различные типы лебёдок, которые отличаются источниками энергии, приводящими их в действие. Принцип работы у всех них схожий: стальной трос наматывается на барабан, который может вращаться вручную или с помощью редуктора двигателя. Лебёдки могут быть как заводского производства, так и самодельные, созданные на базе стартера, и они бывают ручными, гидравлическими или электрическими.
Возможно, вам будет интересно ознакомиться с материалом нашего специалиста, в котором подробно рассматривается процесс ремонта стартера своими руками.
Давайте подробнее рассмотрим каждый тип.
-
Механическая или ручная лебёдка работает на основе силы мотора. Этот вариант отличается высокой надёжностью. Однако любители активного отдыха на бездорожье не всегда выбирают такие механизмы из-за их больших размеров. Если лебёдка изначально установлена на транспортном средстве, водитель чувствует себя в большей безопасности, но при самостоятельной установке такой вариант может не подойти. Несмотря на то что ручная лебёдка, сделанная своими руками, может быть мощной, она занимает много места в автомобиле.
-
Электрические лебёдки пользуются наибольшей популярностью среди владельцев внедорожников. В этом случае барабан приводится в движение электрическим мотором, который получает питание от аккумулятора автомобиля. При использовании таких механизмов важно следить за уровнем заряда аккумулятора и оставлять достаточно энергии, чтобы вернуться домой. Эти лебёдки отличаются удобством и способны поднимать грузы весом до 4 тонн. Именно электрические модели чаще всего выбирают для самостоятельного изготовления.
-
Гидравлические лебёдки имеют более сложную конструкцию из-за наличия дополнительных компонентов, таких как масляный насос, бак для масла и гидропривод. Создать такой механизм самостоятельно сложнее, и он получается довольно громоздким. Тем не менее, у этого варианта есть свои плюсы, включая низкое потребление энергии при высокой мощности. Гидравлические лебёдки целесообразно использовать в мотоблоках, тракторах или внедорожниках.
Также рекомендуем ознакомиться с материалом нашего эксперта, в котором рассказывается о том, как правильно выбрать ручную лебёдку для автомобиля.
https://youtube.com/watch?v=RlrKD3HnQ0M
Эксперты в области самодельного оборудования выделяют три основных вида лебёдок, которые можно изготовить своими руками. Первый тип — это простая ручная лебёдка, которая требует минимальных материалов и инструментов. Для её создания достаточно использовать металлическую трубу, шкив и верёвку. Такой вариант идеально подходит для небольших задач, например, для подъёма садовой мебели.
Второй вид — электрическая лебёдка, которая значительно упрощает процесс подъёма тяжестей. Для её изготовления понадобятся электродвигатель, редуктор и система управления. Эксперты подчеркивают, что важно правильно рассчитать мощность двигателя в зависимости от предполагаемой нагрузки.
Третий тип — это лебёдка на базе автомобиля, которая использует существующую систему трансмиссии. Такой подход требует более сложной конструкции, но обеспечивает высокую производительность. Специалисты рекомендуют уделить внимание безопасности и надежности всех соединений, чтобы избежать аварийных ситуаций.
https://youtube.com/watch?v=Mif3-p0JGeY
Самостоятельное изготовление: ограничения и рекомендации
Итак, как сделать самодельную лебёдку, какие ограничения необходимо взять во внимание?
- Запуск автомобильного стартера осуществляется посредством втягивающего реле с бендиксом. В соленоиде нет никакой необходимости, но контактный пускатель лишним не будет. Это обеспечит больший ток на контактах. Схему включения лучше оставить штатную. Фиксация бендикса осуществляется посредством сварки в положении максимального сцепления, но, в зависимости от используемого редуктора, его можно удалить из втягивающего реле.
- Работа стартера не может быть продолжительной. Но это не значит, что продолжительные нагрузки приведут к его немедленному сгоранию. Тем не менее, корпус двигателя не обеспечит обмотке достаточного охлаждения. Регулярная эксплуатация лебёдки с учётом продолжительных периодов работы следует обеспечить механизму дополнительное охлаждение. В качестве рёбер охлаждения подойдут наваренные на корпус алюминиевые уголки.
- Допускается самостоятельное изготовление редуктора для лебёдки, но можно подобрать подходящий от электрического инструмента с учётом необходимой нагрузки.
- Для предотвращения перегрева позаботьтесь о том, чтобы питающие провода были с большим сечением.
Возможно, вас также заинтересует статья нашего специалиста, в которой рассказывается о том, как изготовить домкрат своими руками.
Интересуетесь, как сделать квадроцикл своими руками? Читайте об этом в полезной и познавательной статье нашего специалиста.
| Тип лебёдки | Особенности изготовления | Применение и ограничения |
|---|---|---|
| Барабанная лебёдка (ручная) | Материалы: Прочный деревянный брус или металлическая труба для барабана, стальной трос, рукоятка (рычаг), крепёжные элементы (болты, скобы). Процесс: Изготовление барабана (намотка троса), крепление рукоятки к оси барабана, создание надёжной опоры для лебёдки. Важно обеспечить свободное вращение барабана и надёжную фиксацию троса. | Применение: Подъём небольших грузов, натяжение проволоки, перемещение лёгких предметов. Ограничения: Низкая грузоподъёмность, требует значительных физических усилий, отсутствие механизма фиксации груза (требуется ручное удержание). |
| Рычажная лебёдка (трещотка) | Материалы: Прочные металлические пластины для корпуса, зубчатый механизм (шестерни, храповик), рычаг, стальной трос или цепь, крепёжные элементы. Процесс: Изготовление корпуса, сборка зубчатого механизма с храповиком для пошагового натяжения/ослабления, крепление рычага. Требует точности в изготовлении зубчатых элементов для надёжной фиксации. | Применение: Перемещение тяжёлых грузов на небольшие расстояния, вытягивание застрявших автомобилей (в условиях бездорожья), натяжение заборов. Ограничения: Ограниченная длина хода троса/цепи, относительно медленная работа, может быть громоздкой. |
| Блочная лебёдка (полиспаст) | Материалы: Прочные блоки (шкивы) с подшипниками, стальной трос, крепёжные элементы. Процесс: Сборка системы блоков (полиспаста) для увеличения выигрыша в силе. Чем больше блоков, тем меньше усилие, но больше длина троса, который нужно вытянуть. Важно обеспечить надёжное крепление блоков и свободное движение троса. | Применение: Подъём очень тяжёлых грузов с минимальными усилиями, перемещение крупногабаритных предметов. Ограничения: Большая длина троса, который необходимо вытянуть, сложность в сборке и разборке, требует надёжных точек крепления для блоков. |
Интересные факты
Вот несколько интересных фактов о самодельных лебедках и особенностях их изготовления:
-
Принцип работы: Самодельные лебедки могут быть построены на основе различных принципов работы, включая механические, электрические и гидравлические системы. Например, механическая лебедка может быть изготовлена из простых материалов, таких как трубы и шестерни, что позволяет использовать ее для подъема тяжелых грузов без необходимости в сложной электронике.
-
Материалы и прочность: При изготовлении лебедки своими руками важно учитывать материалы, из которых она будет сделана. Например, использование стальных деталей обеспечивает высокую прочность и долговечность конструкции, в то время как алюминиевые или пластиковые компоненты могут снизить вес, но также и прочность. Это делает выбор материалов критически важным для успешного функционирования лебедки.
-
Безопасность и надежность: При создании самодельной лебедки необходимо учитывать аспекты безопасности. Например, важно правильно рассчитать нагрузки и использовать надежные крепления, чтобы избежать аварий. Также рекомендуется устанавливать предохранительные механизмы, такие как тормоза или ограничители, чтобы предотвратить случайное падение груза или повреждение оборудования.
Эти факты подчеркивают как технические, так и практические аспекты создания самодельных лебедок, что делает процесс интересным и многогранным.

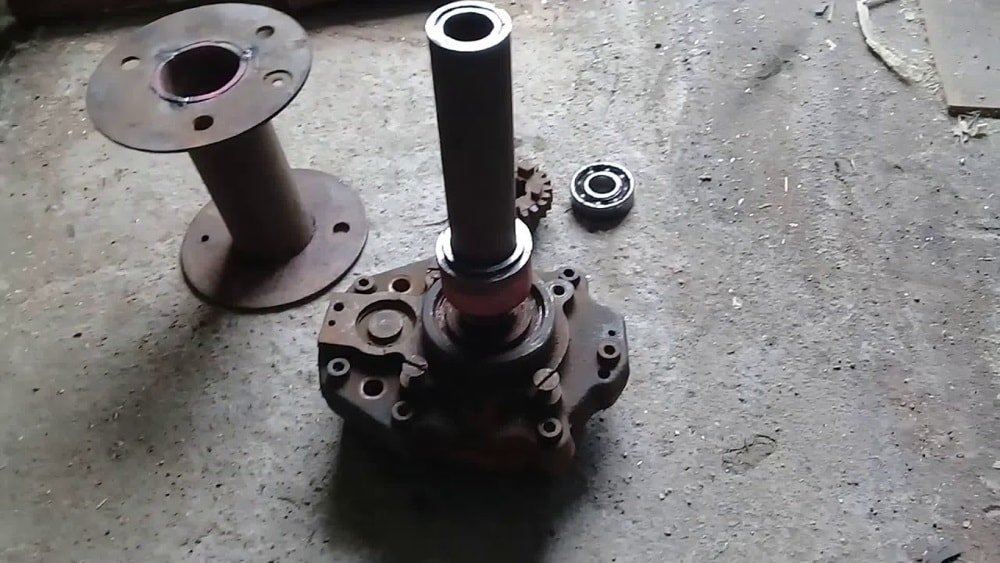

Поэтапное выполнение работ

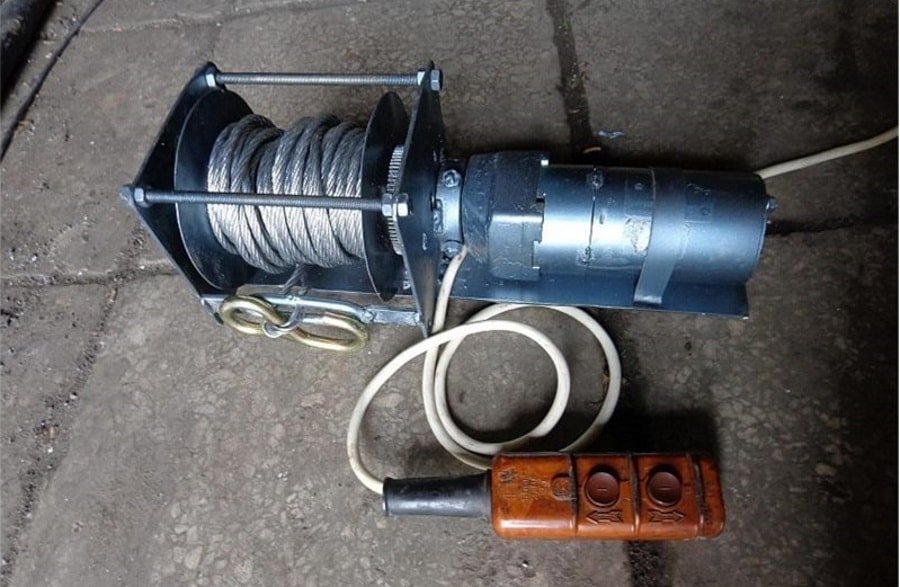

Представляем вашему вниманию подробную инструкцию по созданию лебёдки своими руками с использованием стартера от автомобиля «Жигули». Этот стартер выбран благодаря своей компактности и высокой надежности. Кроме того, его можно приобрести по очень низкой цене на любом автомобильном рынке.
- Если вы планируете использовать лебёдку для значительных нагрузок, силовые контакты втягивающего реле можно оставить. Однако механизм бендикса и конусный кожух следует удалить.
- Поскольку данный механизм является маломощным и компактным, нет необходимости создавать редуктор из шестерни маховика. Вместо этого подберите узел от крупной дрели. Редуктор должен быть понижающим.
- Отделите корпус бендикса от лебёдки и выполните соединение вала редуктора с соответствующей частью стартера. Это можно сделать либо с помощью переходной муфты со шплинтами, либо с использованием классической электросварки.
- Установка демпферов не требуется, так как они всё равно могут выйти из строя.
- Применение планетарного редуктора позволит увеличить передаточное отношение, если это необходимо.
- Используйте трубу подходящего диаметра для закрытия пространства между двигателем и редуктором, чтобы защитить оператора от вращающихся частей.
- Корпус двигателя и редуктора следует надежно соединить, избегая простых шпилек с резьбой.
- Изготовьте барабан из листового железа толщиной около 2 мм и стальной трубы диаметром 1,2 см. Приварите к трубе круглые щёки и просверлите соосное отверстие для силового вала в центре каждой боковой части.
- Силовой вал должен быть с оригинальной парой рабочих шестерён, иначе будет сложно соединить основную звёздочку с выходом редуктора.
- Все элементы на станине из швеллера необходимо надежно сварить. Люфты недопустимы.
- Боковые стенки выполните из листового железа толщиной до 5 мм. Толщина менее 3 мм не подойдёт.
- Зафиксируйте барабан с помощью мощных подшипников с подиумами. Этот этап является одним из самых ответственных. Приварите подиумы к боковым стенкам.
- Редуктор на станине следует установить так, чтобы его шестерёнка зацеплялась за силовую шестерню на валу барабана. Между стенками должен быть поводок для троса – проушина.
- Соедините электромотор от стартера с редуктором и придайте лебёдке аккуратный внешний вид: зачистите швы, удалите ржавчину и покройте поверхность краской.
Рекомендации к эксплуатации
Длительный эксплуатационный срок самодельной лебёдки напрямую зависит от соблюдения следующих условий:
- качественная смазка подшипников;
- надёжная фиксация механизма на фундаменте;
- установка цепных пар в одной плоскости;
- проверка деталей перед запуском;
- следите за нагрузкой и не превышайте допустимые нормы;
- контролируйте перемещение груза;
- не прикасайтесь к тросу, если он под нагрузкой;
- следите за витками, когда трос наматывается на барабан.
https://youtube.com/watch?v=IFQAnwLaiLA
Выводы
Водитель, обладающий базовыми навыками автосервиса, может самостоятельно создать лебёдку и не переживать о проходимости своего автомобиля на сложных маршрутах. Важно использовать только качественные и проверенные расходные материалы, так как именно от них зависит надежность устройства и срок его службы.
Материалы и инструменты для изготовления лебёдок
Для успешного изготовления самодельной лебёдки необходимо заранее подготовить все необходимые материалы и инструменты. Правильный выбор компонентов и инструментов обеспечит надежность и долговечность конструкции.
Материалы
- Металлические детали: Основные элементы лебёдки, такие как корпус, оси и шкивы, могут быть изготовлены из стали или алюминия. Сталь более прочная и устойчивая к нагрузкам, в то время как алюминий легче и коррозионно-устойчив.
- Трос: Для подъема и перемещения грузов потребуется прочный трос. Оптимальным вариантом будет стальной трос с диаметром от 4 до 10 мм, в зависимости от предполагаемой нагрузки.
- Подшипники: Для уменьшения трения и повышения эффективности работы лебёдки рекомендуется использовать подшипники. Они могут быть как шариковыми, так и роликовыми, в зависимости от конструкции.
- Крепежные элементы: Болты, гайки, шайбы и другие крепежные детали необходимы для соединения всех элементов конструкции. Лучше использовать оцинкованные или нержавеющие крепежи для защиты от коррозии.
- Ручка или мотор: В зависимости от типа лебёдки, вам может понадобиться ручка для ручного управления или электрический мотор для автоматизации процесса подъема.
Инструменты
- Сварочный аппарат: Если вы планируете сваривать металлические детали, то сварочный аппарат станет незаменимым инструментом. Для работы с тонкими металлами подойдет полуавтоматическая сварка.
- Дрель: Необходима для сверления отверстий под крепежные элементы. Лучше использовать дрель с набором сверл различных диаметров.
- Ножовка по металлу или болгарка: Эти инструменты помогут вам нарезать металлические детали на нужные размеры. Болгарка также может использоваться для шлифовки и обработки краев.
- Измерительные инструменты: Линейка, угольник и рулетка помогут точно измерить размеры всех деталей, что важно для правильной сборки.
- Отвертки и ключи: Набор отверток и гаечных ключей необходим для сборки и разборки конструкции, а также для регулировки натяжения троса.
Подготовив все необходимые материалы и инструменты, вы сможете приступить к изготовлению лебёдки, следуя выбранной вами конструкции и плану. Важно помнить о безопасности при работе с инструментами и соблюдать все меры предосторожности.
Вопрос-ответ
Какие материалы используются для изготовления лебедки?
Наиболее распространённые материалы для барабанов лебёдок — это алюминий, хромированная бронза и нержавеющая сталь. Каждый из этих материалов обладает уникальными свойствами, имеющими свои плюсы и минусы, и ни один из них не является «лучшим» во всех отношениях.
Лебедка ручная виды?
К ручным лебедкам относятся рычажные лебедки, барабанные лебедки и монтажно-тяговые механизмы.
Чем отличается таль от лебедки?
Тали используются только для вертикального подъема и опускания грузов. Лебедки могут тянуть грузы по горизонтали, а также поднимать и опускать по вертикали. Размер барабана и общая площадь лебедки обычно больше, чем у тали, что важно учитывать в условиях ограниченного пространства.
Советы
СОВЕТ №1
Перед началом изготовления лебёдки тщательно изучите различные конструкции и механизмы. Это поможет вам выбрать наиболее подходящий вариант для ваших нужд и условий эксплуатации.
СОВЕТ №2
Обратите внимание на материалы, которые вы будете использовать. Выбор прочных и устойчивых к коррозии материалов, таких как сталь или алюминий, значительно увеличит срок службы вашей лебёдки.
СОВЕТ №3
Не забывайте о безопасности. При работе с лебёдками важно учитывать максимальные нагрузки и использовать защитные элементы, такие как предохранительные устройства и крепления, чтобы избежать несчастных случаев.
СОВЕТ №4
Тестируйте вашу самодельную лебёдку на небольших нагрузках перед полноценным использованием. Это поможет выявить возможные недостатки конструкции и убедиться в её надежности.
