3 способа сделать гусеницы на «Ниву» своими руками

Гусеницы для «Нивы» становятся популярным аксессуаром среди автолюбителей, желающих улучшить проходимость автомобиля в сложных условиях. Эта статья предлагает три самодельные конструкции гусениц, которые повысят устойчивость и маневренность вашего внедорожника, сделав его более универсальным для активного отдыха. Узнайте, как с помощью простых материалов и инструментов создать надежные гусеницы, которые откроют новые возможности для охоты, рыбалки и путешествий по труднопроходимым маршрутам.

Конструкция механизма

В процессе изготовления гусениц применяется специальная резина, содержащая уникальные компоненты, которые обеспечивают их прочность и эластичность даже в условиях неблагоприятной погоды. Вес одной гусеницы колеблется от 75 до 110 кг, что зависит от конструкции и типа изделия. Несмотря на это, преобразование «Нивы» в вездеход не вызывает трудностей, так как гусеница легко перемещается по поверхности, и нет необходимости её поднимать или тянуть.

Конструкция гусеничного движителя также довольно проста – это прочная металлическая рама в форме треугольника, один крупный каток сверху и пять или более меньших катков снизу. Именно на них устанавливается гусеница.

Классическая ступица колеса размещается на верхнем катке и соединяется с жёсткой сцепкой, что позволяет передавать вращательные движения всей системе при её вращении. Основное преимущество заключается в том, что управление рулём осуществляется так же, как и при наличии колес. При необходимости гусеницы можно легко снять и заменить на обычные колеса.

Эксперты в области автотюнинга утверждают, что создание гусениц для автомобиля «Нива» своими руками — это не только увлекательный процесс, но и способ улучшить проходимость машины в сложных условиях. Первый способ заключается в использовании старых тракторных гусениц, которые можно адаптировать под размеры «Нивы». Для этого потребуется специальный крепеж и немного сварочных навыков. Второй вариант — изготовление гусениц из металлических листов и труб, что позволит создать более легкую и прочную конструкцию. Третий способ включает использование резинотехнических изделий, таких как автомобильные покрышки, которые можно переработать в гусеницы, обеспечивая хорошее сцепление с поверхностью. Все эти методы требуют тщательной подготовки и соблюдения техники безопасности, но результат может значительно повысить функциональность автомобиля.

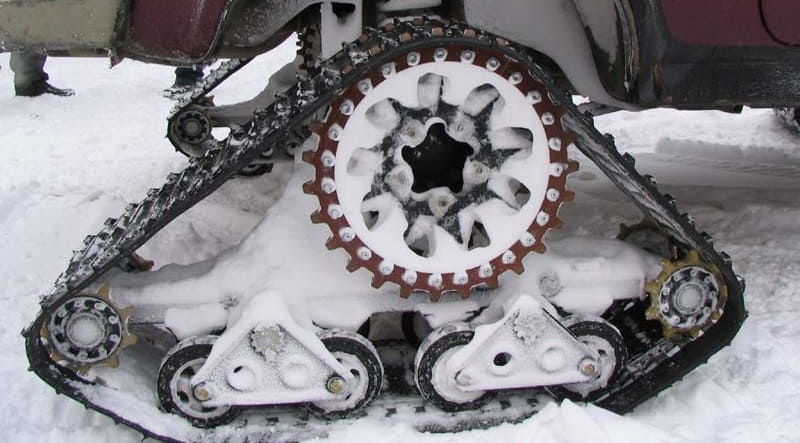

Для чего нужны гусеницы? Плюсы и минусы конструкции

Основу аудитории водителей, устанавливающих гусеницы на машину, составляют экстремалы, охотники и рыболовы, которые в погоне за первозданными красотами и максимальным комфортом не скупятся на элементы модернизации авто.

Учитывая цели использования собственного авто и размер своего кошелька, выбирать между покупкой гусениц и их самостоятельным изготовлением придётся самостоятельно. Если на бездорожье вы выезжаете крайне редко, и чаще всего ваша «Нива» видит только магистральную трассу, смысла в покупке нет.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой подробно описываются особенности установки гусениц для легкового автомобиля.

Если же вы увлекаетесь рыбалкой и охотой, то увеличить проходимость транспортного средства за счёт подобной модификации жизненно необходимо для того, чтобы осваивать новые кордоны, а также безопасно, быстро и с комфортом добираться до так называемых рыбных мест.

После установки можно заметить следующие положительные изменения.

1. Существенно повышается уровень комфорта во время движения по бездорожью, разница между колёсами и гусеничным ходом ощущается сразу.
2. Повышается скорость машины при передвижении по заснеженной, болотистой или песчаной местности. Показатели достигают 80 км/ч.
3. Проходимость транспортного средства также увеличивается и данный параметр можно сравнить с показателями проходимости трактора «Беларусь». Единственное ограничение заключается в величине дорожного просвета, который для «Нивы» составляет 30 см.

Первые гусеницы на авто появились ещё около 100 лет назад и за это время автолюбители оценили их преимущества в полной мере, однако недостатки также существуют.

1. Комплект гусениц стоит дорого, а при изготовлении самодельной конструкции не обойтись без базовых навыков и дополнительного оборудования.
2. Косогоры, холмы и местность с резкими перепадами высот могут стать проблемой для системы подрессоривания и трансмиссии, поскольку автомобиль такого размера требует большей площади гусеничного модуля.
3. Переехать упавший ствол дерева или подобное препятствие тоже не всегда получится.

Также рекомендуем прочитать статью нашего эксперта, в которой подробно описывают плюсы и минусы всесезонных шин.

Возможно, вас также заинтересует статья нашего автора, в которой он подробно рассматривает вопрос, что лучше — шипы или липучка.

https://youtube.com/watch?v=r-0cFftboLI

Интересные факты

Вот несколько интересных фактов о том, как сделать гусеницы на «Ниву» своими руками:

1. Универсальность конструкции: Гусеницы для «Нивы» можно создать из различных материалов, включая стальные и алюминиевые профили. Это позволяет не только снизить вес конструкции, но и улучшить ее прочность и устойчивость к коррозии. Использование легких материалов может значительно повысить маневренность автомобиля в сложных условиях.

2. Принцип работы: Гусеницы работают по принципу распределения веса автомобиля на большую площадь, что позволяет снизить давление на грунт и улучшить проходимость в условиях снега, грязи или песка. Это особенно важно для внедорожников, таких как «Нива», которые часто используются в сложных условиях.

3. Самодельные решения: Многие автолюбители создают гусеницы своими руками, используя доступные материалы и инструменты. Например, можно использовать старые тракторные гусеницы или детали от других внедорожников. Это не только экономит деньги, но и позволяет индивидуализировать конструкцию под свои нужды и предпочтения.

Эти факты подчеркивают как технические аспекты, так и творческий подход к созданию гусениц для «Нивы».

Основные производители и цены

Первые гусеничные механизмы были созданы в США, после чего их использование распространилось по всему миру. В настоящее время несколько десятков производителей занимаются выпуском таких конструкций, среди которых есть и российские компании. Среди зарубежных брендов особой популярностью пользуется компания Mattracks. Цены на их продукцию соответствуют известности марки — один комплект может стоить как российский автомобиль.

На сегодняшний день несколько фирм занимаются производством гусениц для легковых автомобилей, однако такая покупка не будет дешевой. Формирование цен зависит от следующих факторов:

• диаметр подшипников и осей;
• толщина и качество металла;
• особенности конструкции.

При выборе гусеничных механизмов зарубежного производства ориентируйтесь на стоимость в диапазоне от 230 до 700 тыс. рублей. Если вы решите приобрести гусеницы для «Нивы» от отечественного производителя, то сможете существенно сократить свои расходы, почти вдвое.

Разработка челябинских инженеров

Инженеры из Челябинска предлагают альтернативную конструкцию, благодаря которой транспортное средство сможет покорить не только бездорожье, но и воду. Передвижение по воде обеспечивают зафиксированные на шасси быстросъёмные понтоны.

За ненадобностью их можно хранить на колёсно-лыжном прицепе или багажнике. Установка гусениц в данном случае несколько более трудоёмкая, если сравнивать с классическими гусеничными механизмами, монтаж которых не занимает больше часа. Придётся следовать поэтапной инструкции:

1. На первом этапе машину следует завести на гусеничный модуль, избавиться от колёс и опустить подвеску на ловители.
2. Далее авто крепится к раме, а мост модуля соединяется с карданом.
3. На завершающем этапе устанавливается блок управления и прокачивается гидравлическая система.

Устанавливается такой вездеходный механизм 2 часа, как минимум, после чего управление доступно посредством руля. После очередного внедорожного рейда автомобиль снова заводится на платформу, а гусеничные модули сменяют привычные колёса. Цена вопроса – 100 тыс. руб. и выше.

https://youtube.com/watch?v=6CTxIUcLXX8

Можно ли сделать гусеницы своими руками?

Если цена готового комплекта гусениц вас удивила, можно подумать о возможности их самостоятельного изготовления. Однако стоит заранее учитывать, что этот процесс потребует значительных усилий. Вам необходимо иметь опыт работы со слесарным оборудованием на уровне профессионала и навыки в области конструирования. Изготовление в гаражных условиях нецелесообразно, так как для этого понадобятся специализированные станки и инструменты для обработки ступиц, а также для сборки и установки звёздочек, валов и подшипников.

Существует три основных метода, с помощью которых вы сможете создать гусеницу для «Нивы», которая будет выполнять свои функции: из транспортёрной ленты, автомобильных шин или ремней. Эти конструкции являются простыми, и хотя они обеспечивают функциональность и возможность ремонта, их нельзя считать полноценными гусеницами.

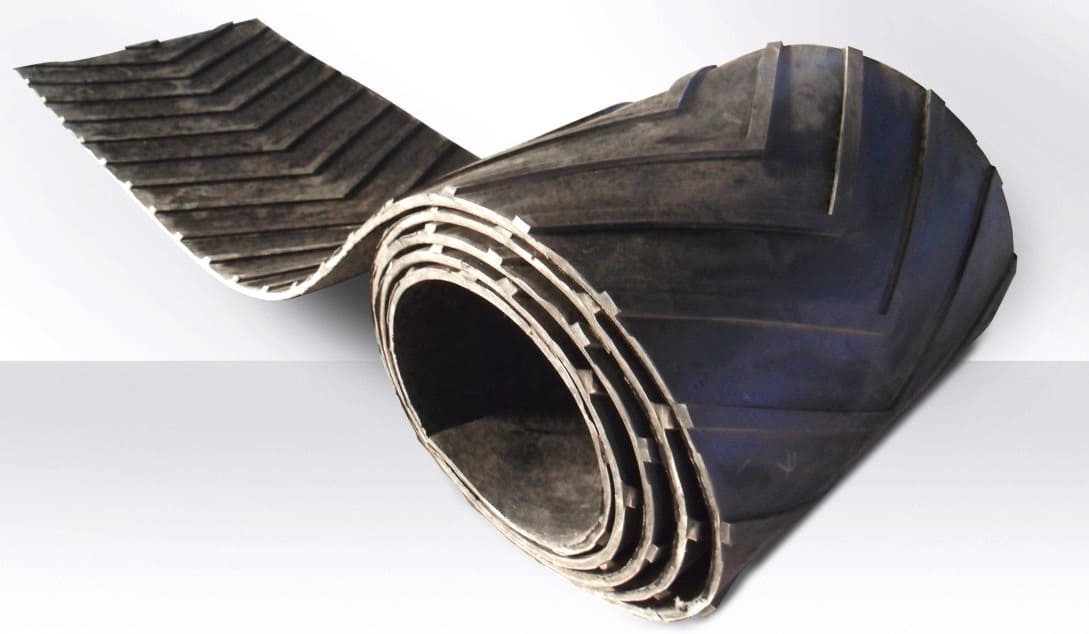

Гусеницы из транспортёрной ленты

Для сборки гусеничного комплекта можно воспользоваться транспортёрной лентой толщиной в 8 — 10 мм и втулочно-роликовой цепью. Края ленты обязательно прошейте рыболовной леской, чтобы усилить её и избежать растрепывания. Используйте обмёточный шов. Шарнир можно использовать для соединения концов ленты. Соединение за счёт прошивания также можно применить, но надёжность будет сомнительна. В целом такая конструкция внушает доверие в плане надёжности и без труда подлежит ремонту.

Также из транспортёрной ленты гусеницы можно сделать с использованием профильной трубы прямоугольного сечения. Для этого необходимо предварительно придать тракам необходимую форму с помощью прессовального станка. Для фиксации траков на ленте можно воспользоваться гайками и болтами. Эту технологию мы рассмотрим более подробно. Вам понадобятся следующие инструменты и материалы:

• прессовальный станок;
• молоток и набор ключей;
• дырокол;
• дрель, УШМ и сварочный аппарат;
• арматура и профильная труба;
• гровера, шайбы, гайки и болты;
• транспортёрная лента.

Поэтапная технология выглядит следующим образом:

1. Учитывая ширину изготовляемой гусеницы, нарежьте с помощью болгарки заготовки траков.
2. Опрессуйте заготовки на станке для придания им необходимой формы, используйте отработанное масло для смазки концов.
3. Приварите на каждый трак клыки-ограничители и дополнительно вверху арматуру в форме буквы V.
4. На месте установки гусеницы проверьте соответствие размеров.
5. Используйте промышленный дырокол для создания отверстий в транспортёрной ленте. Такой дырокол можно сделать самостоятельно – это будет заточенная с торцевой части трубка с боковым отверстием для изъятия отходов резины.
6. Просверлите в траках по два отверстия с каждого края.
7. На завершающем этапе вас ждёт сборка гусеницы.

Гусеницы из автомобильных шин

При выборе автомобильных шин для создания гусеницы важно учитывать рисунок протектора, который должен заменить грунтозацепы. Оптимальными будут шины от тракторов или грузовиков. Осторожно удалите бортовые части покрышки, используя остро заточенный сапожный нож. Для облегчения процесса периодически смачивайте лезвие в мыльном растворе.

Если у вас есть опыт работы с электрическим лобзиком, вы можете использовать этот инструмент вместе с мелкозубчатой пилкой.

Чтобы достичь нужного уровня гибкости, можно убрать несколько слоёв внутреннего кольца. В сравнении с первым вариантом (транспортёрная лента и втулочно-роликовая цепь), автомобильные шины обеспечивают большую надёжность, так как контур кольца в этом случае замкнутый, и соединять торцы не требуется.

https://youtube.com/watch?v=saXTgjeyw_w

Гусеницы из ремней

Гусеничные комплекты из ремней также относятся к категории простых в изготовлении конструкций. Для сборки гусеничного полотна из клиновидных резиновых ремней используются грунтозацепы. Соединение осуществляется посредством небольших болтов и заклёпок. Интервал между ремнями должен соответствовать габаритам ведущей звёздочки. Используйте заклёпки для фиксации торцов полученного полотна.

Выводы

В заключение, следует отметить, что процесс установки гусениц достаточно прост и занимает менее часа, если, конечно, не говорить о челябинском варианте.

Перед тем как приступить к установке, рекомендуется приварить к мостам «Нивы» специальные треугольные косынки для их укрепления. Что касается самодельных решений, то они, скорее всего, не смогут соперничать с заводскими образцами по уровню надёжности, однако могут стать отличным выбором для редких выездов на охоту или рыбалку.

Советы по установке и настройке гусениц

Установка гусениц на автомобиль «Нива» — это процесс, требующий внимательности и точности. Правильная установка и настройка гусениц обеспечивают не только улучшение проходимости, но и безопасность при эксплуатации автомобиля. Ниже представлены ключевые советы, которые помогут вам успешно выполнить эту задачу.

1. Подготовка автомобиля

Перед началом установки гусениц необходимо тщательно подготовить автомобиль. Убедитесь, что «Нива» находится в хорошем техническом состоянии. Проверьте уровень масла, состояние трансмиссии и подвески. Также рекомендуется провести диагностику тормозной системы. Если какие-либо элементы требуют замены или ремонта, лучше сделать это до установки гусениц.

2. Выбор и подготовка гусениц

Выбор гусениц — это один из самых важных этапов. Существует множество моделей, и каждая из них имеет свои особенности. При выборе гусениц учитывайте следующие факторы:

• Тип местности: Для болотистой местности подойдут широкие гусеницы, которые обеспечивают большую площадь опоры. Для снежных условий лучше выбирать модели с хорошими сцепными свойствами.
• Материал: Гусеницы могут быть изготовлены из резины или металла. Резиновые гусеницы обеспечивают более тихую работу и меньший износ, в то время как металлические — большую прочность.
• Совместимость: Убедитесь, что выбранные гусеницы совместимы с вашей моделью «Нива». Это можно проверить в технической документации или у продавца.

3. Установка гусениц

Установка гусениц на «Ниву» требует аккуратности и соблюдения последовательности действий:

1. Снятие колес: Начните с того, что поднимите автомобиль с помощью домкрата и снимите колеса. Это облегчит установку гусениц.
2. Установка креплений: Установите специальные крепления для гусениц на ступицы колес. Убедитесь, что они надежно зафиксированы и не имеют люфта.
3. Монтаж гусениц: Аккуратно наденьте гусеницы на крепления. Убедитесь, что они правильно расположены и не перекручены. Закрепите их согласно инструкции производителя.
4. Проверка натяжения: После установки проверьте натяжение гусениц. Оно должно быть равномерным, чтобы избежать излишнего износа и повреждений.

4. Настройка и тестирование

После установки гусениц важно провести настройку и тестирование автомобиля:

• Проверка углов установки колес: Убедитесь, что углы установки колес соответствуют рекомендациям производителя. Неправильные углы могут привести к быстрому износу гусениц.
• Тестовая поездка: Проведите тестовую поездку по различным типам местности. Обратите внимание на поведение автомобиля, его управляемость и устойчивость.
• Регулярный осмотр: После установки гусениц регулярно проверяйте их состояние и крепления. Это поможет избежать неприятных ситуаций в будущем.

Следуя этим советам, вы сможете успешно установить и настроить гусеницы на своем автомобиле «Нива», что значительно улучшит его проходимость и позволит уверенно передвигаться по сложным участкам местности.

Вопрос-ответ

Как сделать гусеницу из ершиков и бусин?

Чтобы сделать гусениц, сначала возьмите зелёный ёршик для чистки трубок и разрежьте его пополам. На один конец нанизайте бусинку и обмотайте вокруг неё конец ёршика, чтобы закрепить. Нанизайте на ёршик много разноцветных бусин, а затем скрутите другой конец ёршика.

Чем гусеницы лучше колес?

Гусеницы созданы для этого. Они равномерно распределяют вес, поэтому проедут там, где колесная техника буксует. Стабильность — если работать на уклоне, гусеничная машина меньше рискует перевернуться. Тяга — вытаскивать застрявших, копать глубже, тащить больше — это задачи для гусениц.

Как сделать дом для гусеницы?

Гусениц можно содержать в банках, если в крышке есть отверстия для воздуха, или можно накрыть верх сеткой или тканью, как это делаем мы. Гусениц также можно держать на открытом воздухе, просто на ветке растения-хозяина на столе. Но будьте осторожны: гусеницы, находящиеся на открытом пространстве, могут разбрестись.

Что убивает гусениц?

Сэмпай – лучшее решение проблем с гусеницами. При его использовании гибель вредных насекомых наблюдается уже в течение 0,5-2 ч. При этом гусеницы погибают как при соприкосновении с раствором, так и при поедании листьев обработанных растений.

Советы

СОВЕТ №1

Перед началом работы тщательно изучите конструкцию гусениц и их крепление к вашему автомобилю. Это поможет избежать ошибок и упростит процесс сборки.

СОВЕТ №2

Используйте качественные материалы для изготовления гусениц. Это обеспечит их долговечность и надежность в эксплуатации, особенно в сложных условиях.

СОВЕТ №3

Обязательно протестируйте гусеницы на небольшом участке перед полноценной эксплуатацией. Это позволит выявить возможные недостатки и внести необходимые коррективы.

СОВЕТ №4

Не забывайте о безопасности: используйте защитные очки и перчатки во время работы, а также следите за тем, чтобы все крепления были надежно зафиксированы.
